Anreihstandschrank Standschrank, univers, IP54, Schutzklasse I, 1900x850x400 mm FG23WD
Anreihstandschrank Univers, IP Standard 54, Schutzklasse I, Maße: 1900x850x400 mm. Geeignet für Innenraummontage, Bemessungsisolationsspannung Wechselstrom 800 Volt, Überspannungskategorie IV, Verschmutzungsgrad 3. Gehäuse aus verzinktem Stahlblech, Tür aus pulverbeschichtetem Stahl für Netzsysteme bis 1600 Ampere.
EAN
3250612794621
Marke
Hager
VPE
1 Stück
Preisgruppe
H105
Preis
2.143,60 MDL
/ Stück
*
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Schließsystem 8 Produkte verfügbar -

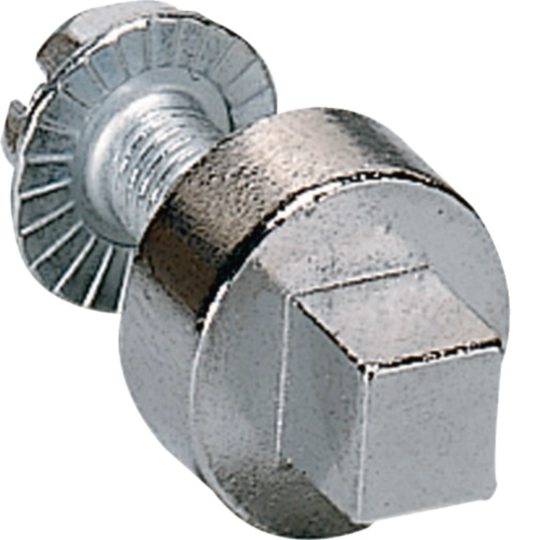

Einsatz für Schließsystem 2 Produkte verfügbar -
Montageschiene 4 Produkte verfügbar -
Sockelleisten 21 Produkte verfügbar -
Transportzubehör 3 Produkte verfügbar -
Mehr sehen 134 Produkte verfügbar
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Produktbild FG23WD
Produktbild FG23WD
-
Produktdatenblatt
Hager Produktdatenblatt FG23WD
Anreihstandschrank, univers, IP 54, Schutzklasse I, 1900x850x400 mm
PDF201.30 KB -
Montageanleitung
Montageanleitung International 2011-07-05
PDF10.75 MB -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
URL3.01 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Planungssoftware Hagercad - Schnell, sicher, effektiv
Planen Sie Niederspannungshauptverteilungen und Zählerschränke einfacher, effektiver und normgerecht mit Hagercad.
PDF -
Konformitätserklärung
Konformitätserklärung en-GB 2025-03-14
PDF684.89 KBKonformitätserklärung en-GB 2025-03-14
717.48 KB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
FG31XEAnreihstandverteiler IP41 350x2200x600 120° RAL7035 Rückwand verzinktPreis1.669,70 MDL/ Stück * -
2
FG22LDAnreihstandschrank, univers, IP 54, Schutzklasse I, 1900x600x400mm,mit KlarsichtPreis2.299,40 MDL/ Stück * -
3
FG25XDAnreihstandschrank, univers, IP 54, Schutzklasse I, 1900x1350x600 mmPreis3.302,30 MDL/ Stück * -
4
FG31WEAnreihstandverteiler IP41 350x2200x400 120° RAL7035 Rückwand verzinktPreis1.588,30 MDL/ Stück * -
5
FG21WDAnreihstandschrank, univers, IP 54, Schutzklasse I, 1900x350x400 mmPreis1.712,00 MDL/ Stück *
Ausschreibungstext
Anreihstandschrank, univers, IP 54, Schutzklasse I, 1900x850x400 mm
Anreihstandschrank für die Innenraummontage nach VDE 0660 Teil 600-1/-2, DIN EN 61 439-1/-2, Schutzart IP 54 nach DIN EN60529 (VDE0470-1), Schutzart IP 3x bei offener Tür, Luft- und Kriechstrecken nach VDE 0110, Teil 1 und 2/1.89, Bemessungsisolationsspannung AC 800 V, Überspannungskategorie IV, Verschmutzungsgrad 3, Isolierstoffklasse II, Schutzklasse I geerdet. Standgehäuse für Einzel- oder Reihenaufstellung mit abnehmbaren Rück- und Seitenwänden, Breite 1- bis 6-feldig, 144 bis 864 Platzeinheiten. Innenausbausystem einbaubar für Netzsysteme: 3 AC 50 Hz 230/400 V oder 3 AC 50 Hz 400/690 V mit einem maximalen Einspeisestrom von 1600 A.
Schrankgerüst aus verzinktem Stahlblech, Deckblech und Rückwand aus feuerverzinktem Stahlblech. Mit waagrechter Abfangschiene zur Tragschienen-Stabilisierung, Koppelplatten zur Tragschienenbefestigung, vorbereitet für univers N Innenausbausystem. Sammelschienendurchführung durch offene Seitenwände nebeneinander anflanschbar.
Tür aus Stahlblech, pulverbeschichtet und eingebrannt, aufliegend mit innenliegenden Scharnieren, rechts oder links anschlagbar. Öffnungswinkel der Tür 120°, ab Breite 1100 mm Doppeltür, Türverschluss mit serienmäßig eingebautem Vierpunkt-Stangenverschluss (eintürig) bzw. 3-Punkt-Stangenverschluss (zweitürig) mit 3 mm Doppelbart.
Obere Leitungseinführungen: pro Feld sind 2 Reihen im Deckblech ausgestanzt, unterschiedliche Leitungseinführungen (Kunststoff oder Metall) sind einbaubar. Untere Leitungseinführungen: offen, Bodenblech sind einbaubar. Zum Einbau der Leitungseinführungen oben/unten ist die Einhaltung der Schutzart erforderlich.
Hinweis: Der Anbau einer Sockelleiste (100 mm oder 200 mm) ist immer erforderlich (Zubehör)! Passende Seitenwände sind im Zubehör erhältlich. Türverschluss ist gegen andere Schließungen austauschbar.

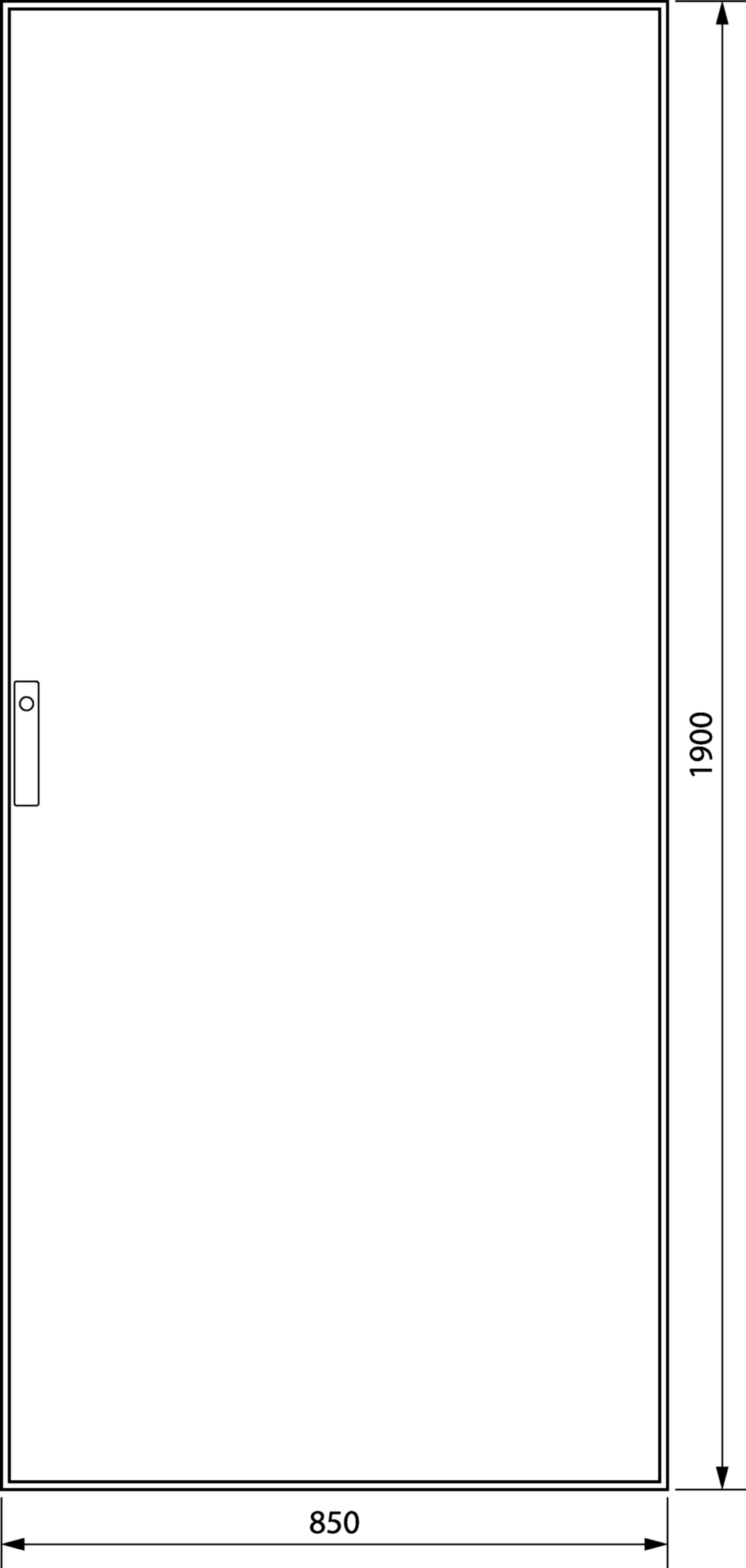

Höhe: 1900 mm
Breite: 850 mm
Tiefe: 400 mm
IP-Klasse (Ingress Protection): IP54
Schutzklasse: Schutzklasse I
Schließungstyp: Doppelbartverschluß 3 mm
Spezial Werkzeug
Anzahl Felder: 3
Montage auf: Bodenbefestigung
Farbe: Lichtgrau
RAL Nummer: 7035
Anzahl Schranktüren: 1
Anzahl der Schlösser: 1
Fabrikat : Hager oder gleichwertig
Artikel : FG23WD
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
