Anreihstandverteiler IP41 1350x2000x400 120° RAL7035 Rückwand verzinkt FG25WE
Anreihstandverteiler IP Standard 41, Maße 1350x2000x400 mm, RAL7035, Rückwand verzinkt. Erfüllt VDE 0660, DIN EN 61 439, Schutzklasse I, Bemessungsisolationsspannung Wechselstrom 800 Volt, Überspannungskategorie IV, Verschmutzungsgrad 3. Modular für bis zu 864 Platzeinheiten, geeignet für Netzsysteme bis 1600 Ampere.
EAN
7611919291743
Marke
Hager
VPE
1 Stück
Preisgruppe
H104
Preis
2.726,10 MDL
/ Stück
*
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Schließsystem 21 Produkte verfügbar -

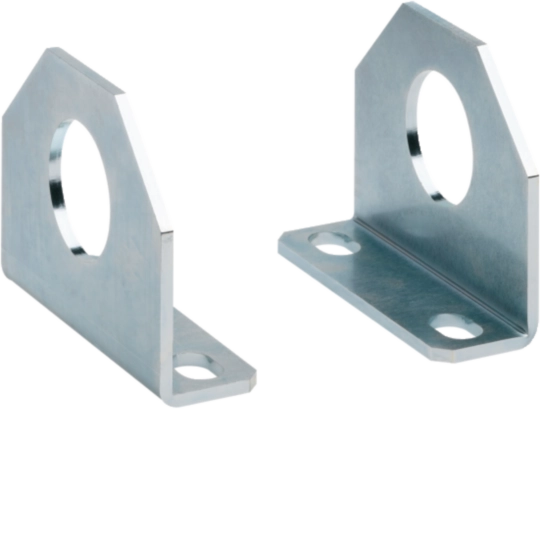

Transportzubehör 3 Produkte verfügbar -

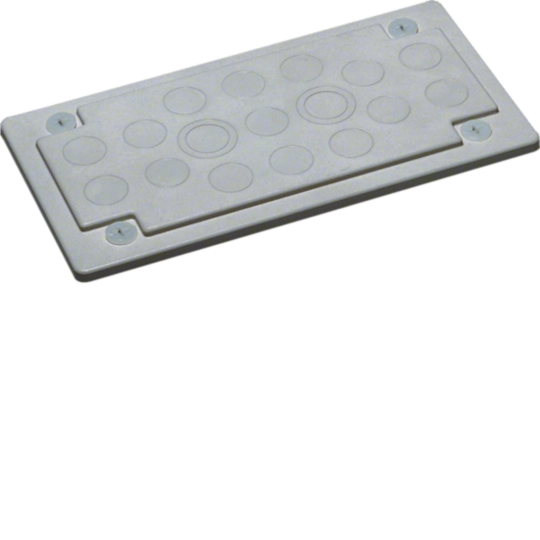

Einführungsflansch für Gehäuse 7 Produkte verfügbar -

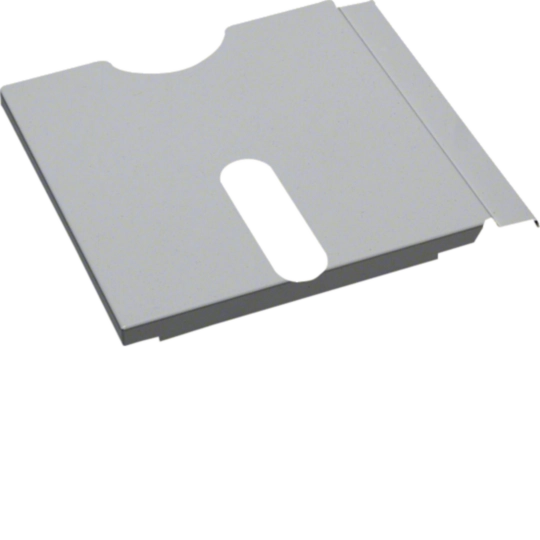

Plantasche 15 Produkte verfügbar -

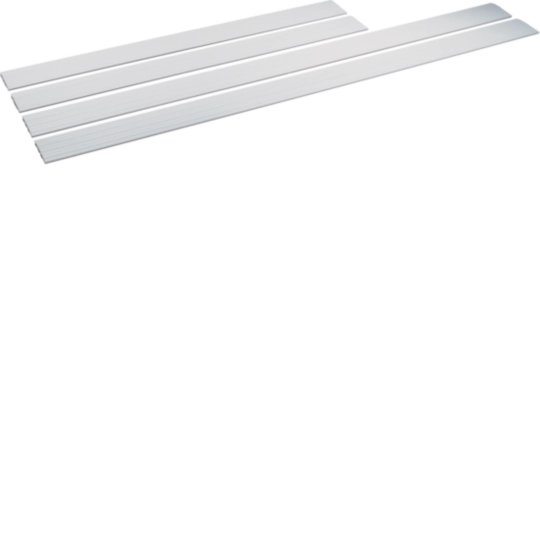

Abdeckungen/Blenden/Blendrahmen 3 Produkte verfügbar -
Mehr sehen 158 Produkte verfügbar
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Produktbild FG25WE
Produktbild FG25WE
-
Produktdatenblatt
Hager Produktdatenblatt FG25WE
Anreihstandverteiler IP41 1350x2000x400 120° RAL7035 Rückwand verzinkt
PDF110.58 KB -
Bedienungsanleitung
Bedienungsanleitung de-CH, en-GB, fr-CH, it-CH 2010-01-04
PDF254.37 KB -
Montageanleitung
Montageanleitung für C-xx, FGxx, M-xx, U-xx - Schränke, Bodenbleche, Reihensockel (DE, Stand: 12.2015)
Montageanleitung International 2018-05-16
PDF512.71 KB -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
URL3.01 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Planungssoftware Hagercad - Schnell, sicher, effektiv
Planen Sie Niederspannungshauptverteilungen und Zählerschränke einfacher, effektiver und normgerecht mit Hagercad.
PDF -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-10-12
PDF778.94 KB
Declaration
Konformitätserklärung International 2022-12-13
PDF100.62 KB
Konformitätserklärung en-GB 2025-03-14
PDF684.89 KBKonformitätserklärung en-GB 2025-03-14
717.48 KB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
FG31XEAnreihstandverteiler IP41 350x2200x600 120° RAL7035 Rückwand verzinktPreis1.669,70 MDL/ Stück * -
2
FG22LDAnreihstandschrank, univers, IP 54, Schutzklasse I, 1900x600x400mm,mit KlarsichtPreis2.299,40 MDL/ Stück * -
3
FG25XDAnreihstandschrank, univers, IP 54, Schutzklasse I, 1900x1350x600 mmPreis3.302,30 MDL/ Stück * -
4
FG31WEAnreihstandverteiler IP41 350x2200x400 120° RAL7035 Rückwand verzinktPreis1.588,30 MDL/ Stück * -
5
FG21WDAnreihstandschrank, univers, IP 54, Schutzklasse I, 1900x350x400 mmPreis1.712,00 MDL/ Stück *
Ausschreibungstext
Anreihstandverteiler IP41 1350x2000x400 120° RAL7035 Rückwand verzinkt
Anreihstandschrank für die Innenraummontage nach VDE 0660 Teil 600-1/-2, DIN EN 61 439-1/-2, Schutzart IP 41 nach DIN EN 60529, Schutzart IP 3x bei offener Tür, Luft- und Kriechstrecken nach VDE 0110, Teil 1 und 2/1.89, Bemessungsisolationsspannung AC 800 V, Überspannungskategorie IV, Verschmutzungsgrad 3, Schutzklasse I geerdet. Standgehäuse für Einzel- oder Reihenaufstellung mit abnehmbaren Rück- und Seitenwänden, Breite 1- bis 6-feldig, 144 bis 864 Platzeinheiten. Innenausbausystem einbaubar für Netzsysteme: 3 AC 50 Hz 230/400 V oder 3 AC 50 Hz 400/690 V mit einem maximalen Einspeisestrom von 1600 A.
Schrankgerüst aus verzinktem Stahlblech, Deckblech und Rückwand aus feuerverzinktem Stahlblech. Mit waagrechter Abfangschiene zur Tragschienen-Stabilisierung, Koppelplatten zur Tragschienenbefestigung, vorbereitet für univers N Innenausbausystem. Sammelschienendurchführung durch offene Seitenwände nebeneinander anflanschbar.
Tür aus 2 mm Stahlblech, pulverbeschichtet und eingebrannt, aufliegend mit innenliegenden Scharnieren, rechts oder links anschlagbar. Öffnungswinkel der Tür 120°, ab Breite 1100 mm Doppeltür, Türverschluss mit serienmäßig eingebautem Vierpunkt-Stangenverschluss (eintürig) bzw. 3-Punkt-Stangenverschluss (zweitürig) mit 3 mm Doppelbart.
Obere Leitungseinführungen: pro Feld sind 2 Reihen im Deckblech ausgestanzt, unterschiedliche Leitungseinführungen (Kunststoff oder Metall) sind einbaubar. Untere Leitungseinführungen: offen, Bodenblech mit Bürste sind einbaubar. Zum Einbau der Leitungseinführungen oben/unten ist die Einhaltung der Schutzart erforderlich.
Hinweis: Passende Seitenwände und Sockelleisten sind im Zubehör erhältlich. Türverschluss ist gegen andere Schließungen austauschbar.

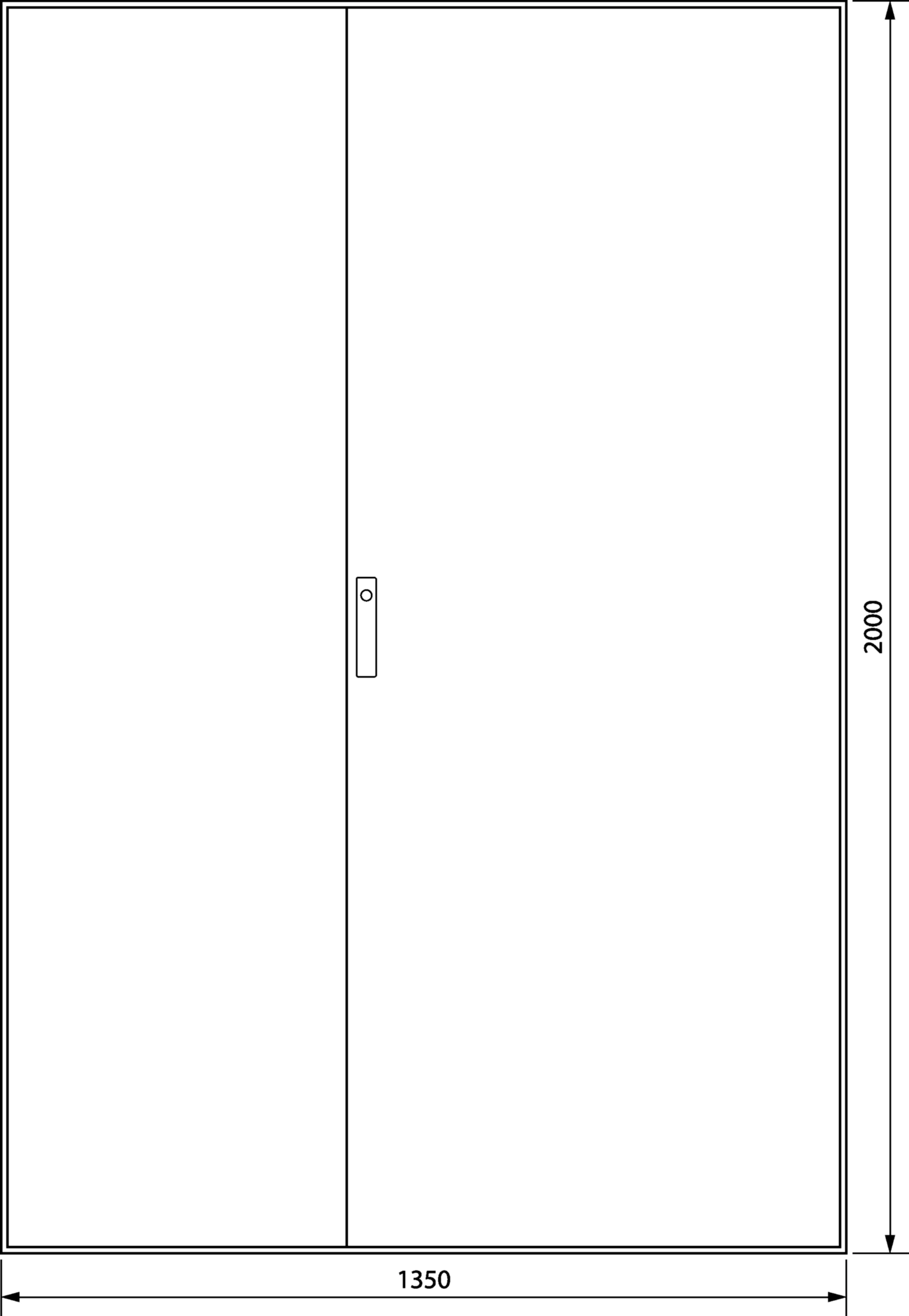

Höhe: 2000 mm
Breite: 1350 mm
Tiefe: 400 mm
IP-Klasse (Ingress Protection): IP41
Schutzklasse: Schutzklasse I
Schließungstyp: Doppelbartverschluß 3 mm
Anzahl Felder: 5
Montage auf: Bodenbefestigung
Farbe: Lichtgrau
RAL Nummer: 7035
Anzahl Schranktüren: 2
Anzahl der Schlösser: 1
Fabrikat : Hager oder gleichwertig
Artikel : FG25WE
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
