Anschlussdose gestanzt E04 147x247mm zum Anbau an estrichbündige Bodenkanäle BKSAE04
EAN
4012002240670
Marke
Hager
VPE
1 Stück
Preisgruppe
T070
Passende Tools
Preis
348,70 MDL
/ Stück
*
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Zubehör 3 Produkte verfügbar -
1 Produkte verfügbar
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Produktbild BKSAE04
Produktbild BKSAE04
-
Produktdatenblatt
Hager Produktdatenblatt BKSAE04
Anschlussdose gestanzt E04 147x247mm zum Anbau an estrichbündige Bodenkanäle
PDF147.12 KB -
Bedienungsanleitung
Montageanleitung für BKFxx, BKSA, BKWxx, UDBxx, UDHxx, UDS3 - Bodenkanal, Zubehör, Bodendose (DE-EN-FR-PL, Stand: 09.2017)
Bedienungsanleitung en-GB, fr-FR, de-DE, pl-PL 2017-09-29
PDF2.29 MB
Montageanleitung für BKSAB00 - Bodenwanne für Anschlussdose estrichb. Bodenkanäle, Nivellierset, Anschlussdose (Stand: 11.2016)
Bedienungsanleitung International 2020-01-01
PDF355.71 KB -
Technische Broschüre
Flexibel versorgen
Bodeninstallationssysteme von Hager (13DE0029)
PDF7.21 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6.03 MB -
Technischer Anhang (Einzelprodukt)
Bodeninstallationssysteme - Belastungen
Bodeninstallationssysteme - Belastungen (DE, 02-2024)
PDF391.15 KB
Bodeninstallationssysteme - Hinweis für den Bodenleger
Bodeninstallationssysteme - Hinweis für den Bodenleger (DE, 10-2022)
PDF2.54 MB
Bodeninstallationssysteme - Schutzarten
Bodeninstallationssysteme - Schutzarten (DE, 02-2024)
PDF882.67 KB
Bodeninstallationssysteme - Trittschallverhalten
Bodeninstallationssysteme - Trittschallverhalten (DE, 09-2024)
PDF596.49 KB
Floor installation systems - Impact noise properties
Floor installation systems - Impact noise properties (EN, 07-2023)
PDF578.05 KB
Floor installation systems - Information for the floor layer
Floor installation systems - Information for the floor layer (EN, 07-2023)
PDF2.59 MB
Floor installation systems - Mechanical stress
Floor installation systems - Mechanical stress (EN, 02-2024)
PDF389.75 KB
Floor installation systems - Protection class
Floor installation systems - Protection class (EN, 02-2024)
PDF868.08 KB -
Handbuch
Bodeninstallationssysteme - Handbuch: Basiswissen
Bodeninstallationssysteme - Handbuch: Basiswissen (DE, 04-2024)
PDF99.71 MB
Floor installation systems - Handbook: Basic knowledge
Floor installation systems - Handbook: Basic knowledge (EN, 04-2024)
URL99.70 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
PDF -
Konformitätserklärung
CE-Konformitätserklärung für BKFxx, BKFDxx, BKWxx, BKWDxx - Leitungsführungssysteme Unterflur (DE-EN, Stand: 07.2019)
Konformitätserklärung International 2019-08-23
PDF43.52 KBEU-Konformitätserklärung BKF_BKFD_BKW_BKWD
Konformitätserklärung International 2017-11-20
235.17 KB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
BKA600800R12Abdeckung gestanzt R12 rund 306mm aus Stahlblech zu BKF/BKW 600x800mmPreis210,70 MDL/ Stück * -
2
BKA600800R06Abdeckung gestanzt R06 rund 215mm aus Stahlblech zu BKF/BKW 600x800mmPreis206,00 MDL/ Stück * -
3
BKA600800Q12Abdeckung gestanzt Q12 244x244mm aus Stahlblech zu BKF/BKW 600x800mmPreis210,70 MDL/ Stück * -
4
BKA600800Q06Abdeckung gestanzt Q06 200x200mm aus Stahlblech zu BKF/BKW 600x800mmPreis206,00 MDL/ Stück * -
5
BKA600800GBZAbdeckung gestanzt GBZ rund 50mm aus Stahlblech zu BKF/BKW 600x800mmPreis213,00 MDL/ Stück *
Ausschreibungstext
Anschlussdose gestanzt E04 147x247mm zum Anbau an estrichbündige Bodenkanäle
Anschlussdose zur Aufnahme von Versorgungseinheiten, zum Querschnittserhalt seitlich angebaut an estrichbündige Installationskanäle nach DIN EN 50085-1 und DIN EN 50085-2-2, mit flexibler Folienschalung, inklusive Abdeckung und ausführungsabhängig mit Lochverschluss.
Länge: 411 mm
Breite: 388 mm

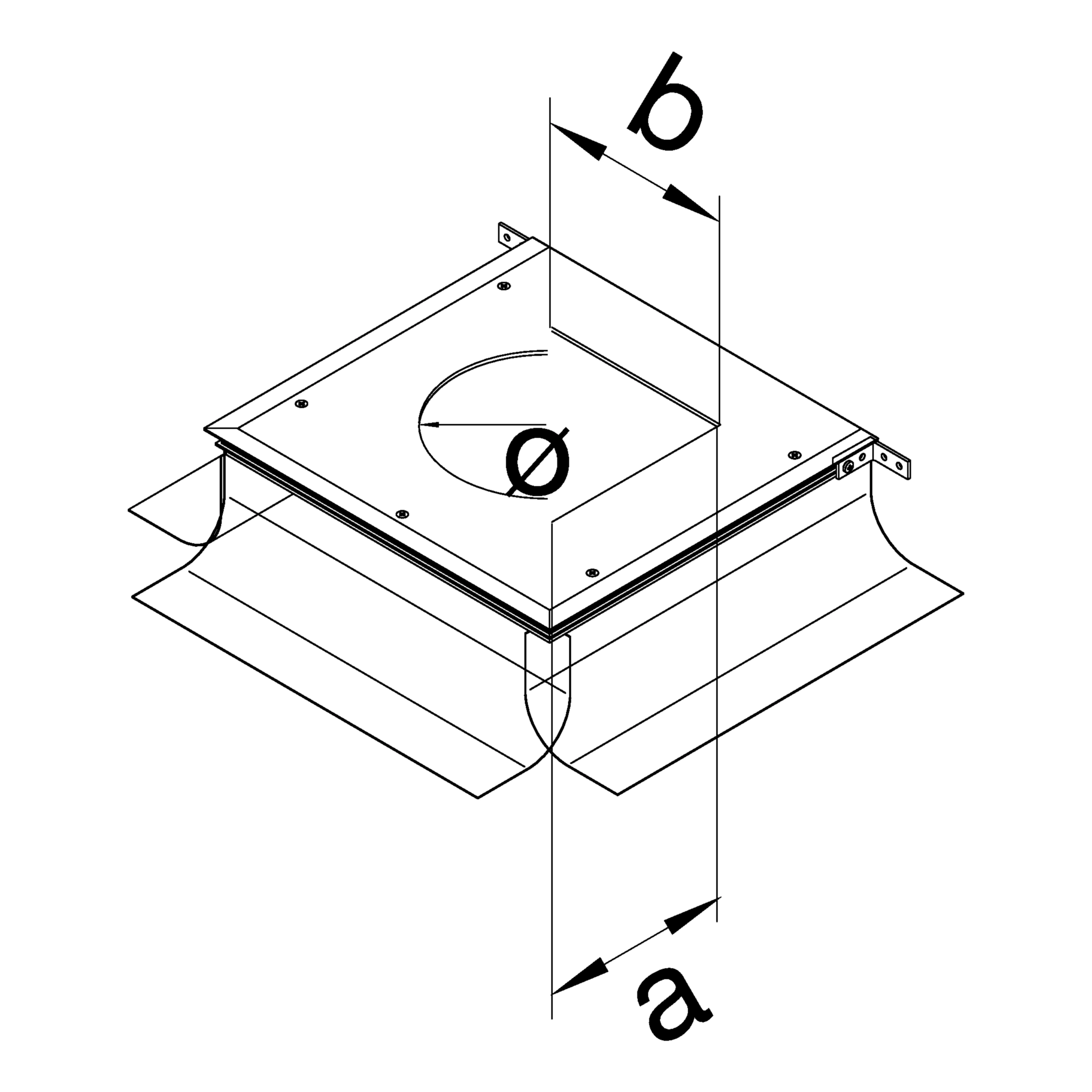

Maß a: 147 mm
Maß b: 247 mm
Mindestestrichhöhe: 45 mm
Nivellierbereich: 45 - 130 mm
Anzahl der einbaubaren Geräte: 4
Montageöffnung: Rechteckig
Bodenpflege: Trocken
Werkstoff: Metall
Oberfläche: Verzinkt
Werkstoff Seitenwand Boden: Kunststoff
Abdeckung Montageöffnung: Nein
Werkstoff Deckel: Stahl
Mit Bodenwanne: Nein
Halogenfrei: Ja
Vertikale Last über große Oberfläche (schwere Last): 3 kN
Vertikale Last auf kleine Oberfläche: 2 kN
Fabrikat : Hager oder gleichwertig
Artikel : BKSAE04
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
