Anschlussschrank mit Sammelschienen, IP44 SKII, seitlich,mit Verbindungsmaterial ZB011C
Der univers Z Anschlussschrank ist für die seitliche Montage von SPAxxxZ konzipiert. Er wird mit komplettem Verbindungsmaterial geliefert. Die robuste Konstruktion sichert eine hohe Langlebigkeit und Zuverlässigkeit. Ideal für Erweiterungen in Industrie und Gewerbe, bietet er eine effiziente Lösung zur sicheren Installation und Wartung.
EAN
3250617851961
Marke
Hager
VPE
1 Stück
Preisgruppe
H016
Preis
623,10 MDL
/ Stück
*
Vervollständigen Sie Ihr System
Optionales Zubehör
-

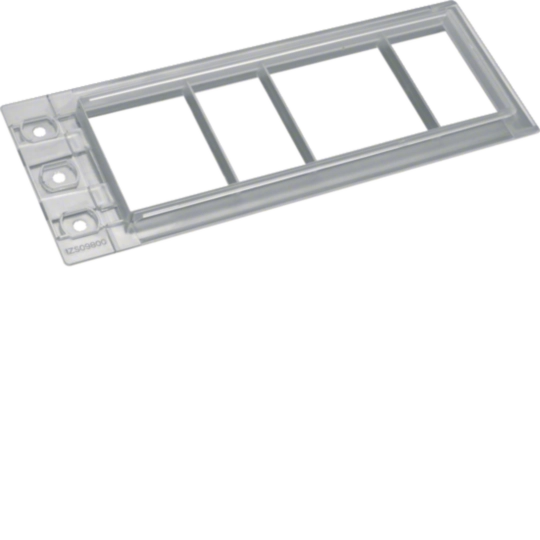

Komponenten für Verdrahtung, Kabeleinführung und Kabelbefestigung 2 Produkte verfügbar -

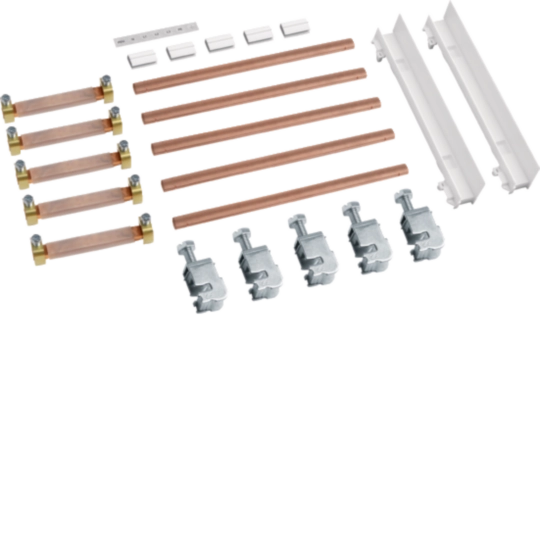

Sammelschienenverbinder 3 Produkte verfügbar -
1 Produkte verfügbar
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Produktbild ZB011C
Produktbild ZB011C
-
Produktdatenblatt
Hager Produktdatenblatt ZB011C
Anschlussschrank, univers Z, seitlich für SPAxxxZ, mit Verbindungsmaterial
PDF125.28 KB -
Bedienungsanleitung
Montageanleitung für FPxx, FWxx, FZxx, ZBxx, ZHxx, ZKxx, ZLxx, ZPxx, ZQxx, ZSxx, ZWxx - Schränke, Feldverteiler, Zählerverteiler (Stand: 03.2015)
Zählerschrankgehäuse
PDF3.08 MB -
Montageanleitung
MA uni. - f. FZ426L, FZ426R
Verschlussplatte univers
PDF311.73 KB
MOA Sammelschienenverbinder ZM15S
Montageanleitung International 2020-07-29
PDF2.15 MB
Montageanleitung 6LE007716A
Montageanleitung International 2021-04-01
PDF654.51 KB
Montageanleitung für FZ4xx, ZBxx - Schränke, Zubehör
Montageanleitung International 2009-12-16
PDF632.98 KB
Montageanleitung für FZ365N, FZ737B, ZB011C - Anschlussschrank, univers Z, Zubehör (Stand: 11.2009)
Montageanleitung International 2009-12-16
PDF3.39 MB
Montageanleitung für U79Rxx, UC2xx, UC31xx, UD11xx, UD21xx, UE21xx, UK2xx, UK31xx, ZB01xx, ZU79xx, ZZ35xx - Bausatz, universN, Schränke, Zubehör (Stand: 06.2013)
Montageanleitung International 2013-06-27
PDF109.78 KB -
Broschüre
E-Mobilität nach dem Share-Prinzip
Ladeinfrastruktur mit witty share (23DE0023-01)
PDF14.76 MB -
Tipps
Hager Tipp 44
Die aktuelle VDE-AR-N 4100:2019-04 (23DE0112)
PDF12.81 MB
Hager Tipp 46
Messkonzepte: Anlagen im Neubau (23DE0035)
PDF6.68 MB -
Produktinformation
Mehr Installationsraum:
neue univers Z Anschlussschränke für Einspeisung und Überspannungsschutz (18DE0324)
URL261.92 KB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Planungssoftware Hagercad - Schnell, sicher, effektiv
Planen Sie Niederspannungshauptverteilungen und Zählerschränke einfacher, effektiver und normgerecht mit Hagercad.
URLZählerplatz-Konfigurator ZPlan
Planen Sie Ihre Verteilungen einfach und normgerecht mit ZPlan.
6.34 KB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
FZ890NAufhängeschiene, univers, 2m, für Schrank IP44 / IP54Preis135,50 MDL/ Stück * -
2
FZ441BVerbindungssatz, univers, vertikal, für Schrank 1-feldrig T:160/205mmPreis26,70 MDL/ Stück * -
3
FZ714Verbindungssatz, univers, für SockelPreis7,70 MDL/ Stück * -
4
FZ442BVerbindungssatz, univers, vertikal, für Schrank 2-feldrig T:160/205mmPreis39,70 MDL/ Stück * -
5
FZ443BVerbindungssatz, univers, vertikal, für Schrank 3-feldrig T:160/205mmPreis61,10 MDL/ Stück *
Ausschreibungstext
Anschlussschrank, univers Z, seitlich für SPAxxxZ, mit Verbindungsmaterial
Schrankgehäuse nach DIN VDE 0603-1 zur Aufputz, Unterputz oder teilversenkter Montage. Zum Aufbau einer Zählerverteileranlage. Schutzart IP31 (IP44 nach DIN VDE 0470/1), Schutzklasse II schutzisoliert, Schutzart IP3X hinter der Tür. Bestehend aus Schrank mit Tür aus pulverbeschichtetem, eingebranntem, stabil profiliertem 1 mm dickem Stahlblech. Innenauskleidung komplett aus Kunststoff. Leitungseinführungen oben und unten durch eingebaute Kunststoffflanschplatten, rückseitige Vorprägung im Kunststoffteil und Sammelschienendurchführungen als beidseitige seitliche Vorprägung im unteren Bereich. Vormontierte Sammelschienen 12x5 mm bis 250 A, Bemessungsspannung 230/400 V 50 Hz, inkl. Verbindungsmaterial, für alle Netzformen nutzbar. Tür frontbündig mit innenliegenden, justierbaren Scharnieren, wahlweise rechts oder links anschlagbar mit 110° Öffnungswinkel. Türverschluß mit Vorreiber, Türverschluß durch andere Schließungen austauschbar. Schrank nebeneinander anflanschbar.
Anschlussart: Sammelschiene
Höhe: 500 mm
Breite: 300 mm
Tiefe: 205 mm
IP-Klasse (Ingress Protection): IP44
Schutzklasse: Schutzklasse II
Farbe: Reinweiß
RAL Nummer: 9010
Fabrikat : Hager oder gleichwertig
Artikel : ZB011C
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
