Anschlussschrank, univers Z, seitlich mit SPD und Verbindungsmaterial ZB011D
EAN
3250617851978
Marke
Hager
VPE
1 Stück
Preisgruppe
H016
Preis
1.202,90 MDL
/ Stück
*
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Komponenten für Verdrahtung, Kabeleinführung und Kabelbefestigung 2 Produkte verfügbar -
Sammelschienenverbinder 3 Produkte verfügbar -
1 Produkte verfügbar
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Produktbild ZB011D
Produktbild ZB011D
-

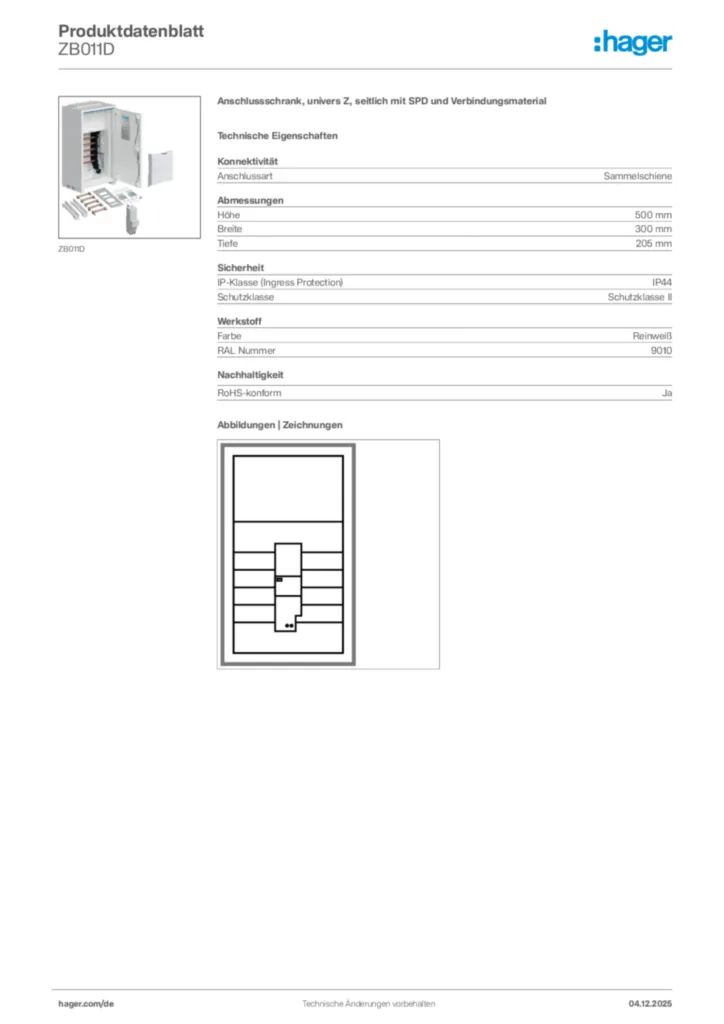

Produktdatenblatt
Hager Produktdatenblatt ZB011D
Anschlussschrank, univers Z, seitlich mit SPD und Verbindungsmaterial
PDF127.96 KB -
Bedienungsanleitung
Montageanleitung für FPxx, FWxx, FZxx, ZBxx, ZHxx, ZKxx, ZLxx, ZPxx, ZQxx, ZSxx, ZWxx - Schränke, Feldverteiler, Zählerverteiler (Stand: 03.2015)
Zählerschrankgehäuse
PDF3.08 MB -
Montageanleitung
Betriebsanleitung für SPA300Z, SPA400Z, ZB011D - Anschlussschrank, univers Z, Verbindungsmaterial, Kombiableiter 3-polig (DE-FI, EN-FR, Stand: 01.2017)
Montageanleitung en-GB, de-DE 2017-01-12
PDF446.06 KB
MA uni. - f. FZ426L, FZ426R
Verschlussplatte univers
PDF311.73 KB
MOA Sammelschienenverbinder ZM15S
Montageanleitung International 2020-07-29
PDF2.15 MB
Montageanleitung 6LE007716A
Montageanleitung International 2021-04-01
PDF654.51 KB
Montageanleitung en-GB, de-DE 2023-08-21
PDF867.25 KB
Montageanleitung für FZ4xx, ZBxx - Schränke, Zubehör
Montageanleitung International 2009-12-16
PDF632.98 KB
Montageanleitung für FZ365N, FZ737B, ZB011C - Anschlussschrank, univers Z, Zubehör (Stand: 11.2009)
Montageanleitung International 2009-12-16
PDF3.39 MB
Montageanleitung für U79Rxx, UC2xx, UC31xx, UD11xx, UD21xx, UE21xx, UK2xx, UK31xx, ZB01xx, ZU79xx, ZZ35xx - Bausatz, universN, Schränke, Zubehör (Stand: 06.2013)
Montageanleitung International 2013-06-27
PDF109.78 KB -
Tipps
Hager Tipp 44
Die aktuelle VDE-AR-N 4100:2019-04 (23DE0112)
PDF12.81 MB
Hager Tipp 46
Messkonzepte: Anlagen im Neubau (23DE0035)
PDF6.68 MB -
Produktinformation
Mehr Installationsraum:
neue univers Z Anschlussschränke für Einspeisung und Überspannungsschutz (18DE0324)
URL261.92 KB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Planungssoftware Hagercad - Schnell, sicher, effektiv
Planen Sie Niederspannungshauptverteilungen und Zählerschränke einfacher, effektiver und normgerecht mit Hagercad.
URLZählerplatz-Konfigurator ZPlan
Planen Sie Ihre Verteilungen einfach und normgerecht mit ZPlan.
6.34 KB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
FZ890NAufhängeschiene, univers, 2m, für Schrank IP44 / IP54Preis135,50 MDL/ Stück * -
2
FZ714Verbindungssatz, univers, für SockelPreis7,70 MDL/ Stück * -
3
FZ442BVerbindungssatz, univers, vertikal, für Schrank 2-feldrig T:160/205mmPreis39,70 MDL/ Stück * -
4
FZ441BVerbindungssatz, univers, vertikal, für Schrank 1-feldrig T:160/205mmPreis26,70 MDL/ Stück * -
5
FZ738Verbindungssatz, univers, für Schrank IP44 / IP54 auf SockelPreis18,80 MDL/ Stück *
Ausschreibungstext
Anschlussschrank, univers Z, seitlich mit SPD und Verbindungsmaterial
Schrankgehäuse nach DIN VDE 0603-1 zur Aufputz, Unterputz oder teilversenkter Montage. Zum Aufbau einer Zählerverteileranlage. Schutzart IP31 (IP44 nach DIN VDE 0470/1), Schutzklasse II schutzisoliert, Schutzart IP3X hinter der Tür. Bestehend aus Schrank mit Tür aus pulverbeschichtetem, eingebranntem, stabil profiliertem 1 mm dickem Stahlblech. Innenauskleidung komplett aus Kunststoff. Leitungseinführungen oben und unten durch eingebaute Kunststoffflanschplatten, rückseitige Vorprägung im Kunststoffteil und Sammelschienendurchführungen als beidseitige seitliche Vorprägung im unteren Bereich. Vormontierte Sammelschienen 12x5 mm bis 250 A, Bemessungsspannung 230/400 V 50 Hz, inkl. Verbindungsmaterial und Kombiableiter, für TNS/TT bei Gebäuden ohne äußeren Blitzschutz. Tür frontbündig mit innenliegenden, justierbaren Scharnieren, wahlweise rechts oder links anschlagbar mit 110° Öffnungswinkel. Türverschluß mit Vorreiber, Türverschluß durch andere Schließungen austauschbar. Schrank nebeneinander anflanschbar.
Anschlussart: Sammelschiene
Höhe: 500 mm
Breite: 300 mm
Tiefe: 205 mm
IP-Klasse (Ingress Protection): IP44
Schutzklasse: Schutzklasse II
Farbe: Reinweiß
RAL Nummer: 9010
Fabrikat : Hager oder gleichwertig
Artikel : ZB011D
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
