Baustein, univ.N, 450×500 mm, f. Reihenklemmen waag., 1 Hutschiene verstellbar UD32A1N
Verteilerbaugruppe für Reiheneinbaugeräte, univers N, 450x500mm, geeignet für waagerechte Reihenklemmen. Ausgestattet mit einer verstellbaren Hutschiene für Modulargeräte, unterstützt eine Niederspannungsverteilung. Bemessungsspannung beträgt 3AC 690 Volt bei 50 Hertz. Inklusive plombierbarer Berührungsschutzabdeckungen, verstärkt durch Gasinnendruckverfahren. Erfüllt die Normen DIN EN 61 439 -1, -2, -3 und VDE 0660 Teil 600 -1, -2, -3.
EAN
3250616143173
Marke
Hager
VPE
1 Stück
Preisgruppe
H110
Preis
154,00 MDL
/ Stück
*
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Kabelführung für Gehäuse/Schränke 4 Produkte verfügbar -

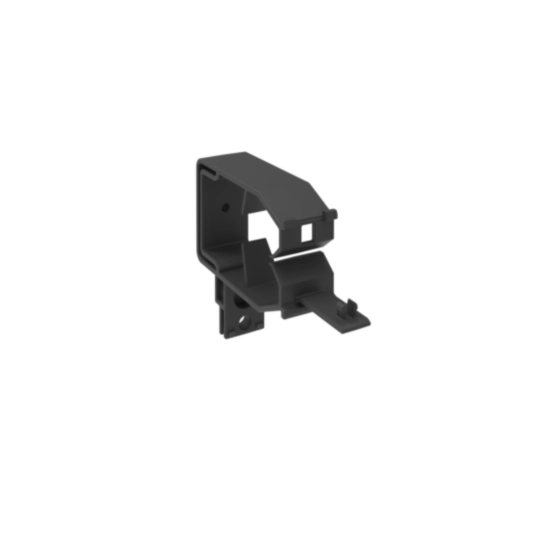

Zubehör 5 Produkte verfügbar -
Komponenten für Verdrahtung, Kabeleinführung und Kabelbefestigung 2 Produkte verfügbar -
1 Produkte verfügbar
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Produktbild UD32A1N
Produktbild UD32A1N
-
Produktdatenblatt
Hager Produktdatenblatt UD32A1N
Baustein, univ.N, 450x500mm, f. Reihenklemmen waag., 1Hutschiene verstellbar
PDF109.49 KB -
Bedienungsanleitung
Montageanleitung für UD31A1N, UD32A1N, UD33A1N, UD41A1N, UD42A1N - Baustein, universN (Stand: 06.2014)
Bedienungsanleitung International 2014-07-24
PDF2.42 MB -
Technische Broschüre
Niederspannungsverteilung
Das Hager-Systemangebot (12DE0046)
PDF3.29 MB -
Bestellhilfe
univers N Bausteine/Bausätze
Bestellübersicht Mai 2022 (22DE0147)
PDF5.62 MB -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
URL3.01 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Planungssoftware Hagercad - Schnell, sicher, effektiv
Planen Sie Niederspannungshauptverteilungen und Zählerschränke einfacher, effektiver und normgerecht mit Hagercad.
PDF -
Konformitätserklärung
Konformitätserklärung en-GB 2025-03-14
PDF684.89 KBKonformitätserklärung en-GB 2025-03-14
717.48 KB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
UZ52A1Leitungskanal, universN, 78x31mm, 2feldigPreis22,20 MDL/ Stück * -
2
UZ51A1Leitungskanal, universN, 78x31mm, 1feldigPreis14,60 MDL/ Stück * -
3
UK42T1Baustein, universN, 600x500mm, für Lasttrennschalter 630APreis318,30 MDL/ Stück * -
4
UK21S1Baustein, univers N, 300x250 mm, für Lasttrennschalter 250/400APreis173,50 MDL/ Stück * -
5
UK21R1Baustein, univers N, 300x250 mm, für Lasttrennschalter 160APreis154,50 MDL/ Stück *
Ausschreibungstext
Baustein, univ.N, 450x500mm, f. Reihenklemmen waag., 1Hutschiene verstellbar
Reihenklemmen bzw. Modulargerätebaustein mit Hutschiene verstellbar zum Aufbau einer Niederspannungsverteilung als Schaltgerätekombination bis 1600A, Bemessungsspannung 3AC 690 V 50 Hz. Serienmäßig plombierbare Berührungsschutzabdeckungen, verstärkt mittels Gasinnendruckverfahren mit je vier Schnellverschlussbolzen. VDE Zeichengenehmigung nach DIN EN 61439-1/-2/-3 (VDE 0660 Teil 600-1/-2/-3)
Höhe: 450 mm
Breite: 500 mm
Tiefe: 125 mm
Anzahl Reihen: 2
IP-Klasse (Ingress Protection): IP30
RAL Nummer: 9010
Fabrikat : Hager oder gleichwertig
Artikel : UD32A1N
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
