Baustein, univers N, 600x500mm, für 9 NH00-Leisten auf Sammelschienensystem 60mm UE42B8N
Der univers N Sammelschienenbaustein, 600x500mm, für 9 NH00-Leisten auf 60mm Sammelschienensystem, ist ideal für Niederspannungsverteilungen. Mit einer Bemessungsspannung von 3AC 690 Volt /50 Hertz und plombierbaren Berührungsschutzabdeckungen, die mittels Gasinnendruckverfahren verstärkt sind. Erfüllt die Normen DIN EN 61 439 -1, -2, -3 und VDE 0660 Teil 600 -1, -2, -3.
EAN
3250616151390
Marke
Hager
VPE
1 Stück
Preisgruppe
H110
Preis
343,70 MDL
/ Stück
*
Vervollständigen Sie Ihr System
Optionales Zubehör
-
NH-Schaltleiste 3 Produkte verfügbar -
1 Produkte verfügbar
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

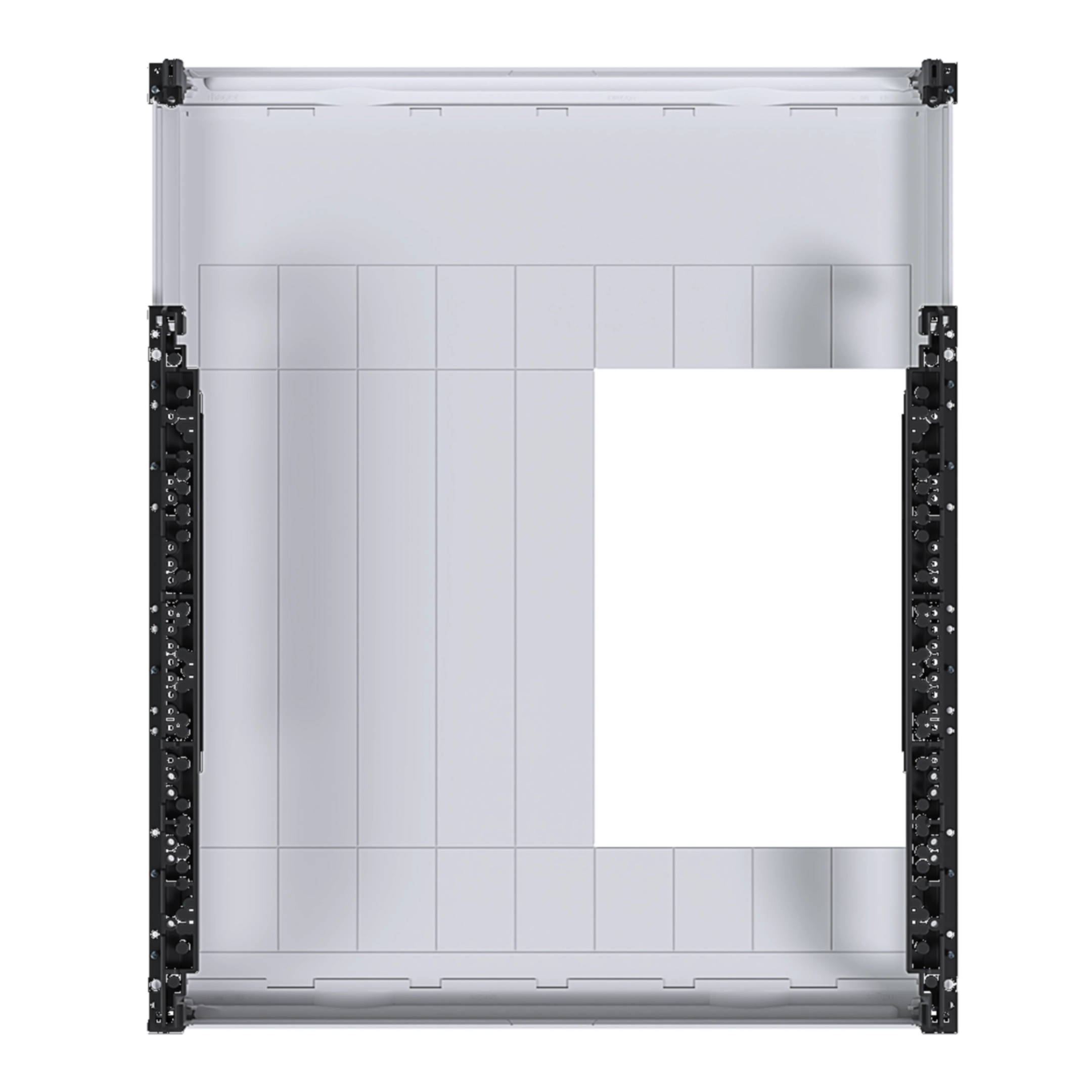

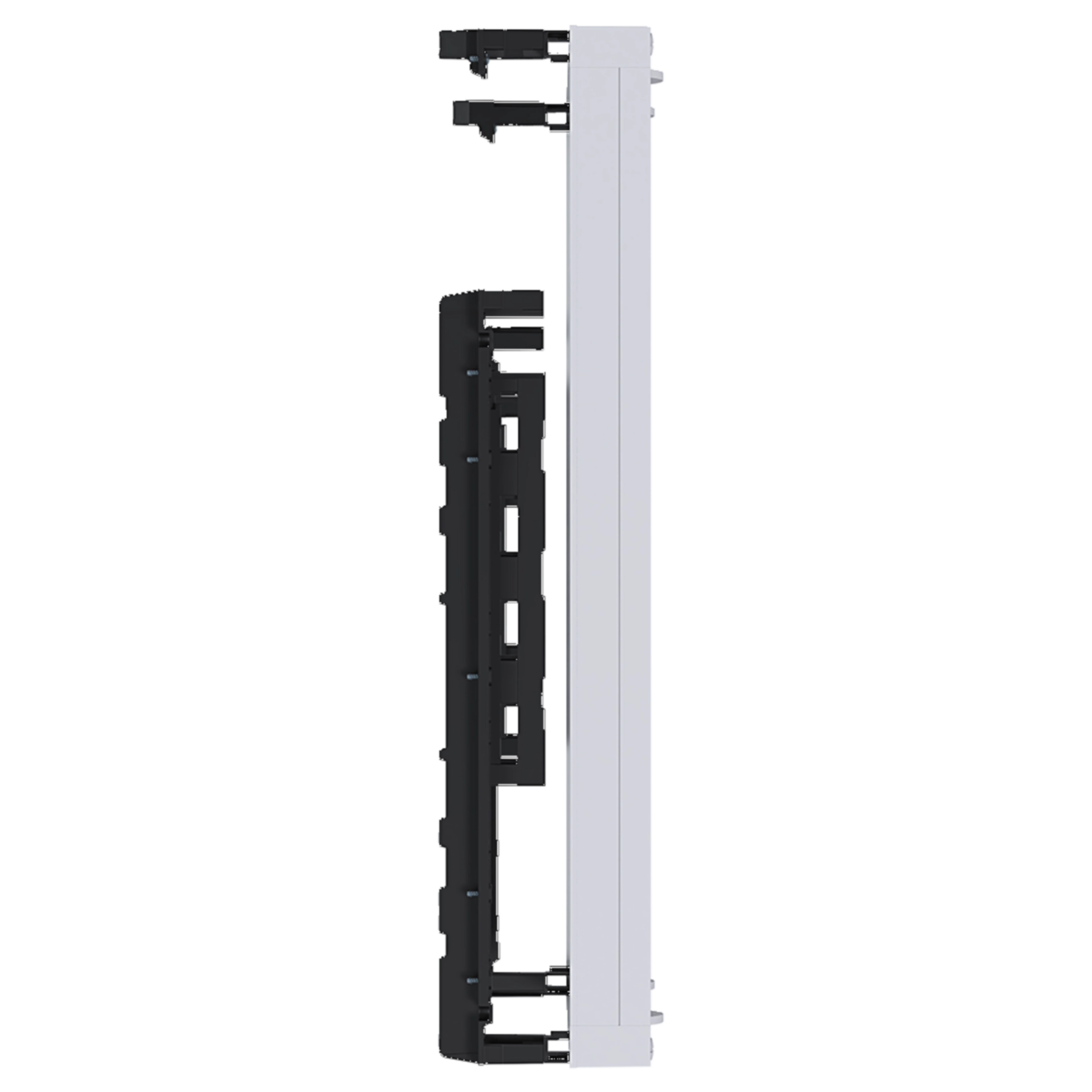

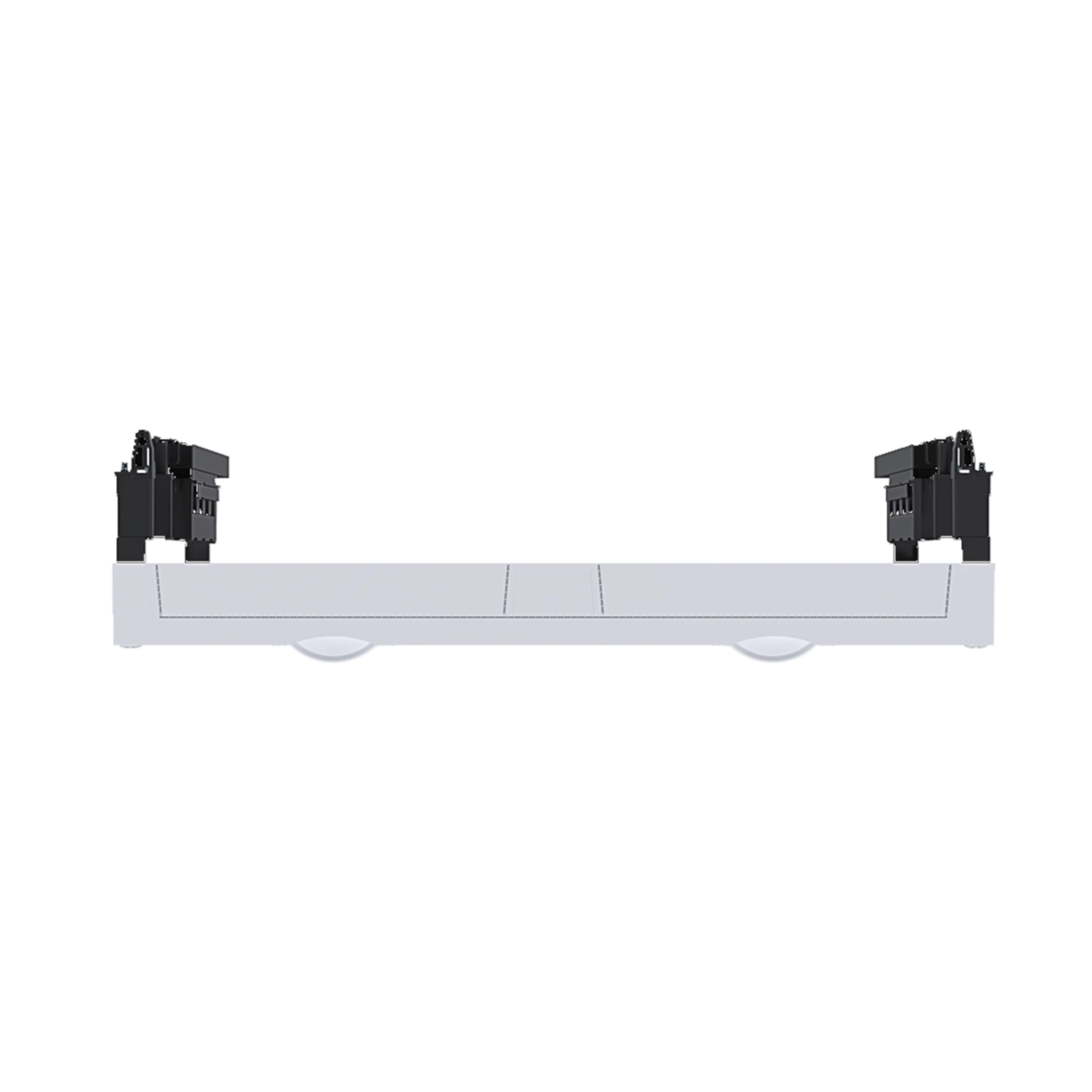

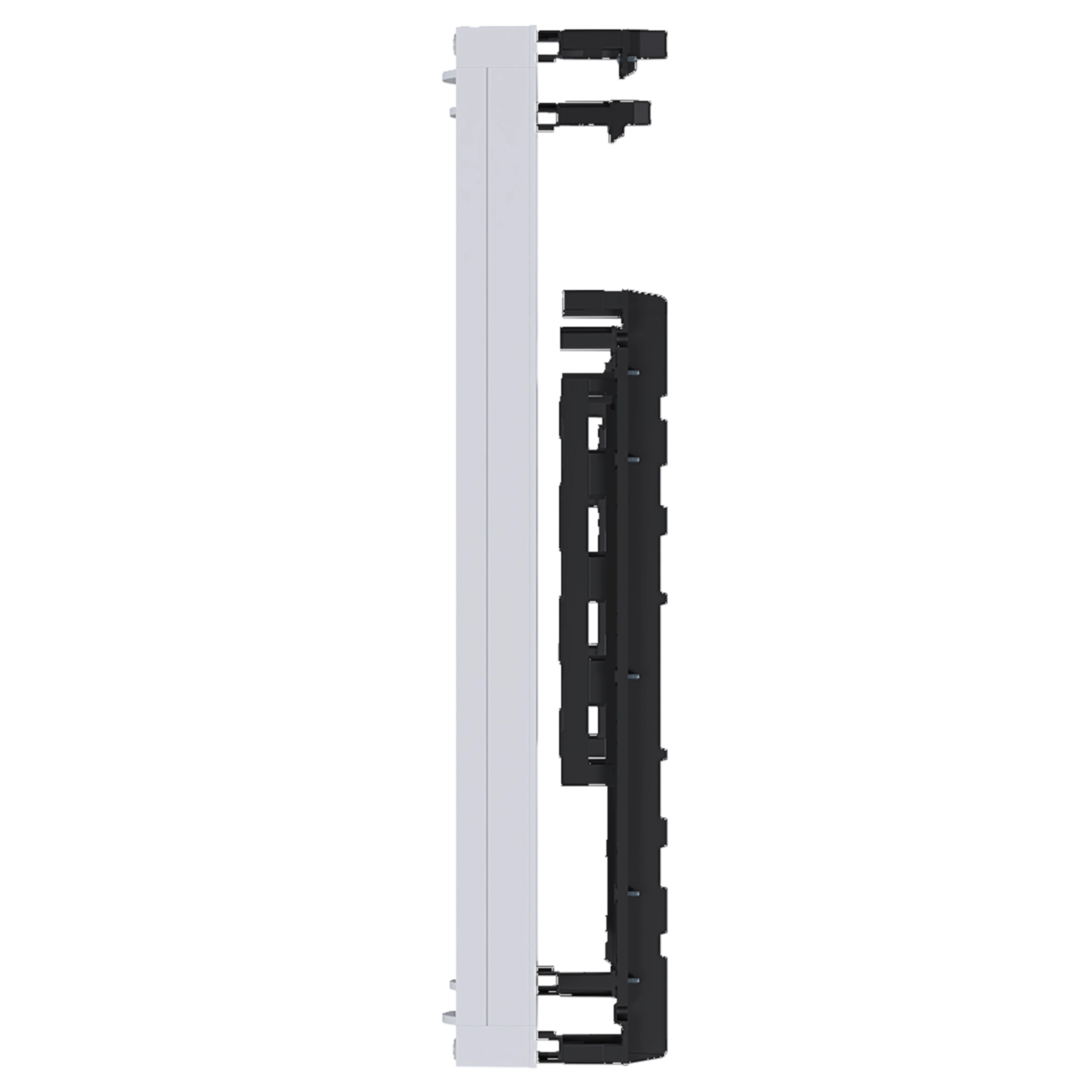

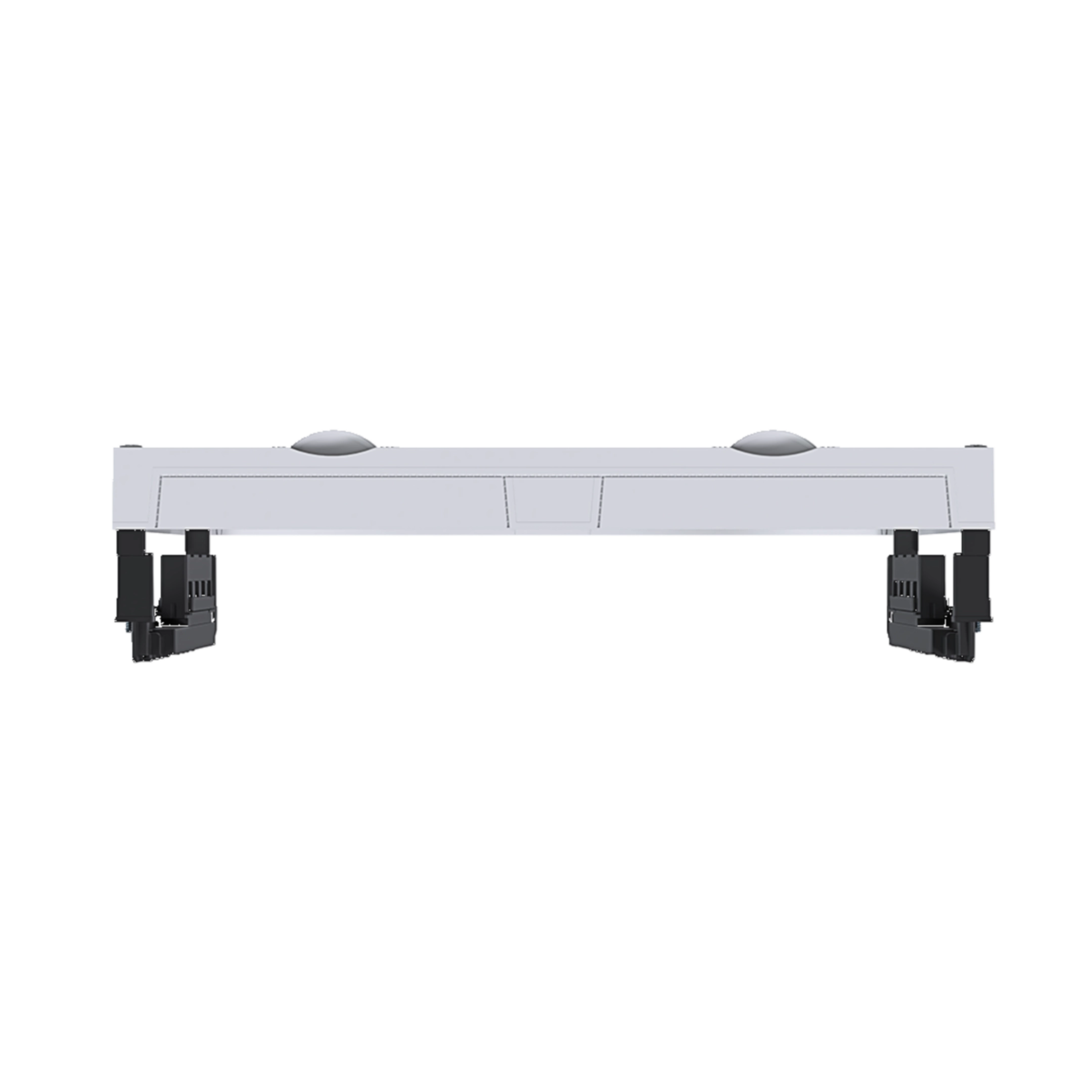

Produktbild
Produktbild UE42B8N
Produktbild UE42B8N
-
Produktdatenblatt
Hager Produktdatenblatt UE42B8N
Baustein, universN, 600x500mm, für 9 NH00-Leisten auf Sammelschienensystem 60mm
PDF268.18 KB -
Bedienungsanleitung
Montageanleitung für UE41B3N, UE42B8N - Baustein, universN (Stand: 04.2015)
Bedienungsanleitung International 2015-06-17
PDF3.02 MB -
Montageanleitung
Montageanleitung für UE41B3N, UE42B8N - Baustein, universN (Stand: 08.2013)
Montageanleitung International 2013-09-02
PDF2.30 MB -
Technische Broschüre
Niederspannungsverteilung
Das Hager-Systemangebot (12DE0046)
PDF3.29 MB
univers N - Energie verteilen mit System
Verteilen. Schützen. Planen. (22DE0011-22)
PDF8.33 MB -
Bestellhilfe
univers N Bausteine/Bausätze
Bestellübersicht Mai 2022 (22DE0147)
PDF5.62 MB -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
URL3.01 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Planungssoftware Hagercad - Schnell, sicher, effektiv
Planen Sie Niederspannungshauptverteilungen und Zählerschränke einfacher, effektiver und normgerecht mit Hagercad.
PDF -
Konformitätserklärung
Konformitätserklärung en-GB 2025-03-14
PDF684.89 KBKonformitätserklärung en-GB 2025-03-14
717.48 KB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
UZ52A1Leitungskanal, universN, 78x31mm, 2feldigPreis22,20 MDL/ Stück * -
2
UZ51A1Leitungskanal, universN, 78x31mm, 1feldigPreis14,60 MDL/ Stück * -
3
UK42T1Baustein, universN, 600x500mm, für Lasttrennschalter 630APreis318,30 MDL/ Stück * -
4
UK21S1Baustein, univers N, 300x250 mm, für Lasttrennschalter 250/400APreis173,50 MDL/ Stück * -
5
UK21R1Baustein, univers N, 300x250 mm, für Lasttrennschalter 160APreis154,50 MDL/ Stück *
Ausschreibungstext
Baustein, universN, 600x500mm, für 9 NH00-Leisten auf Sammelschienensystem 60mm
Sammelschienenbaustein mit Sammelschienenträger zum Aufbau einer Niederspannungsverteilung als Schaltgerätekombination bis 1600A, Bemessungsspannung 3AC 690 V 50 Hz. Serienmäßig plombierbare Berührungsschutzabdeckungen, verstärkt mittels Gasinnendruckverfahren mit je vier Schnellverschlussbolzen. VDE Zeichengenehmigung nach DIN EN 61439-1 /-2/-3 (VDE 0660 Teil 600 -1/-2/-3).

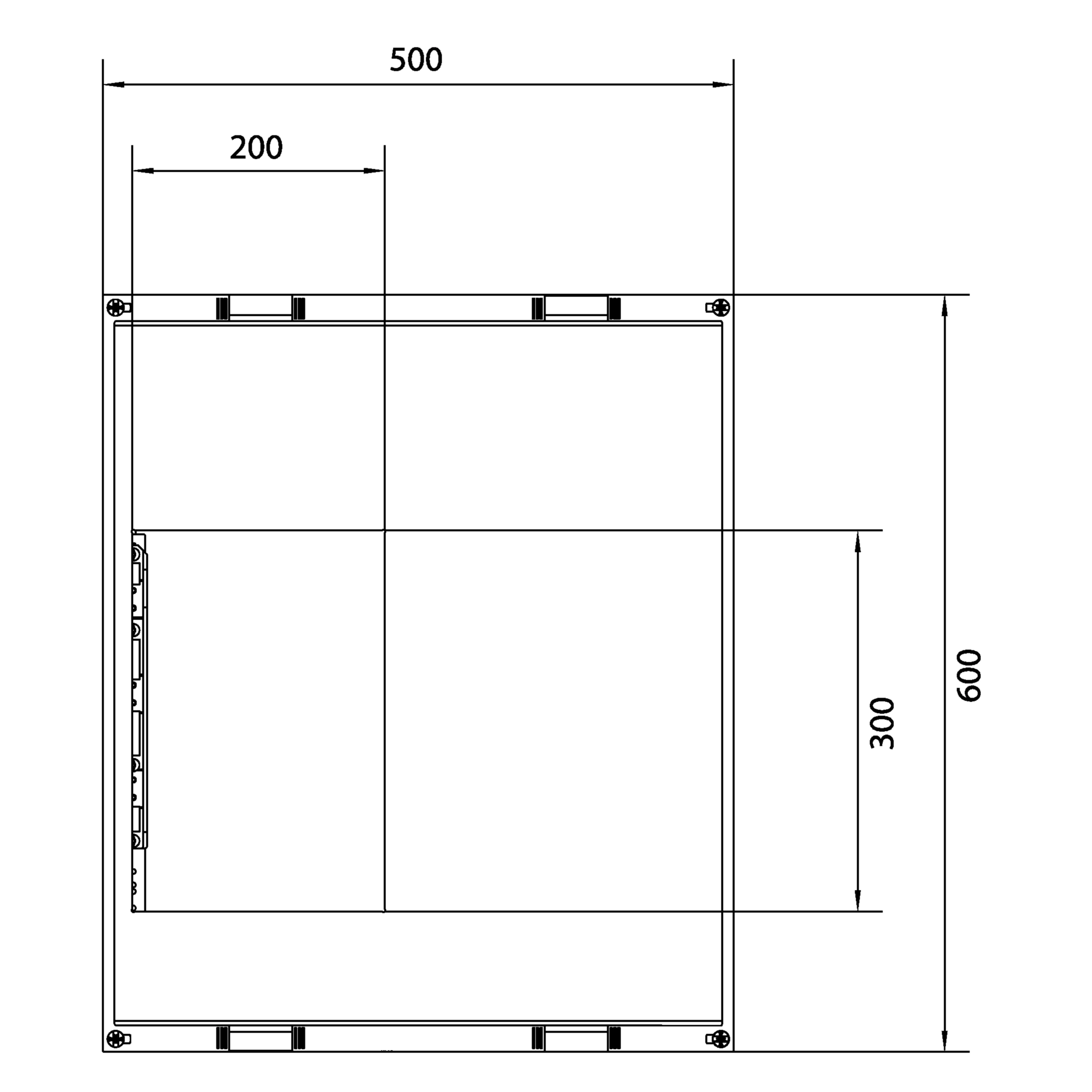

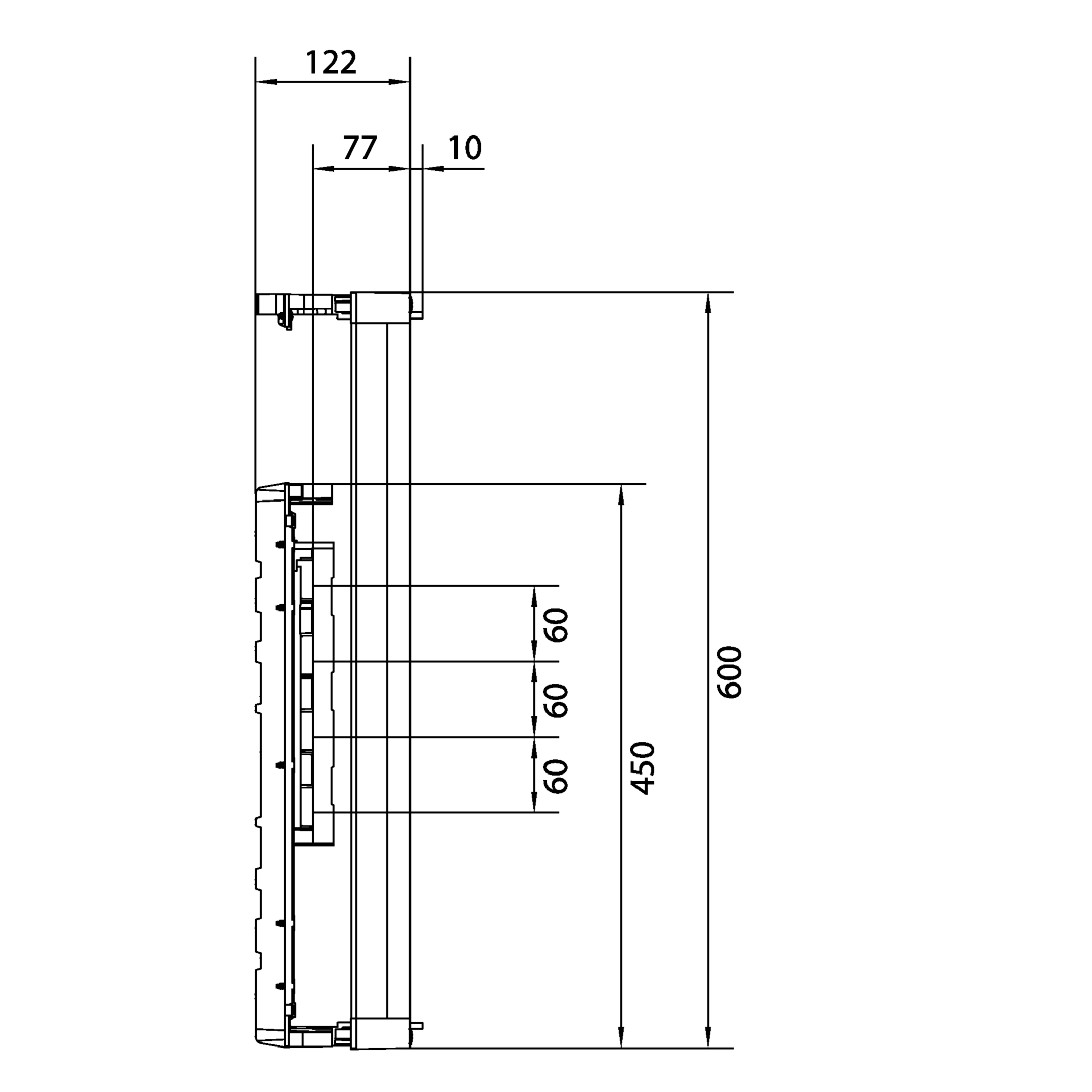

Höhe: 600 mm
Breite: 500 mm
Tiefe: 125 mm
RAL Nummer: 9010
Farbe: Reinweiß
IP-Klasse (Ingress Protection): IP30
Ist vormontiert: Ja
Polanzahl: 3
Nennstrom: 630 A
univers N-Kompatibilität: Baustein
Sicherungsgröße: NH00
Mit Deckel: Ja
Fabrikat : Hager oder gleichwertig
Artikel : UE42B8N
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Türkommunikation weiter.
Vervollständigen Sie Ihr System
-

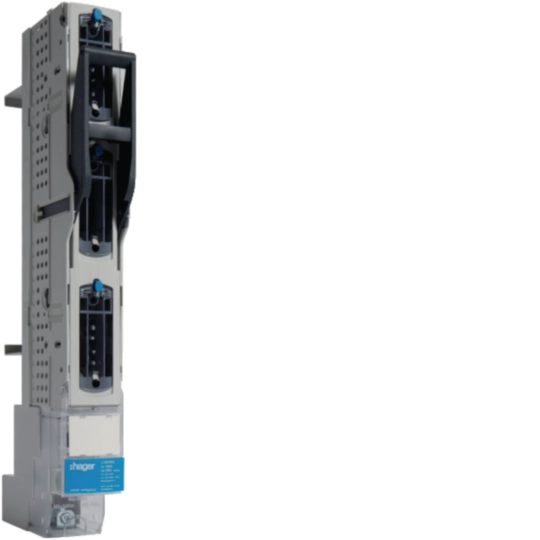

LVS0060RPX
