BKE-AZ, 3-phasig, univers Z, mit RfZ, 4+4 Platzeinheiten, VPE = 10 KU33AHZ
Die BKE-AZ 3-phasig, univers Z, mit RfZ bietet 4+4 Platzeinheiten für elektronische Haushaltszähler (eHZ) gemäß VDN-Lastenheft V 1.03. Sie erfüllt die VDE-Normen und ermöglicht die Erweiterung mit Hutschienen für Installationseinbaugeräte. Die Hauptklemmstellen unterstützen Kupferleiter von 4-25 mm². Maße: Breite = 180 mm, Höhe = 290 mm, Einbautiefe = 115 mm.
EAN
3250613805029
Marke
Hager
VPE
1 Stück
Preisgruppe
H017
Passende Tools
Preis
1.661,80 MDL
/ Stück
*
Vervollständigen Sie Ihr System
Optionales Zubehör
-

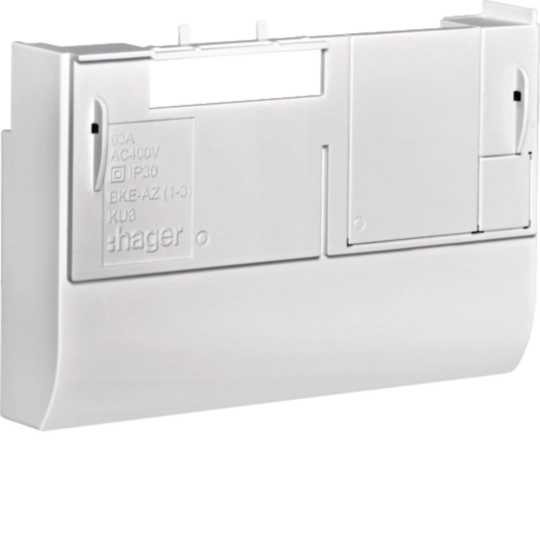

eHz-Anschlusskassette und -Adapter 7 Produkte verfügbar -
Zählerfeld 2 Produkte verfügbar -

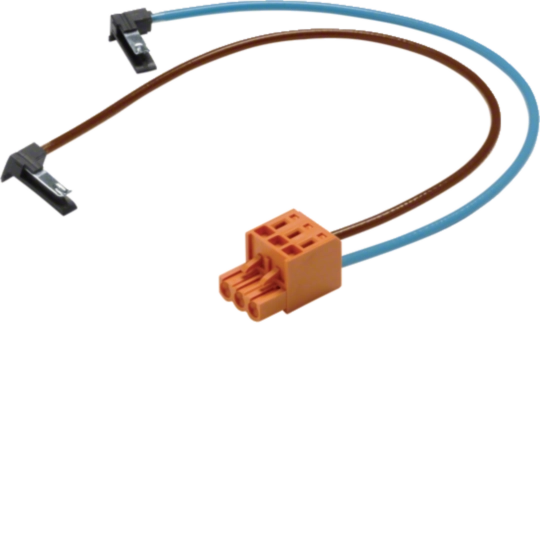

Energiekabel < 1 kV, für ortsveränderlichen Einsatz 21 Produkte verfügbar -

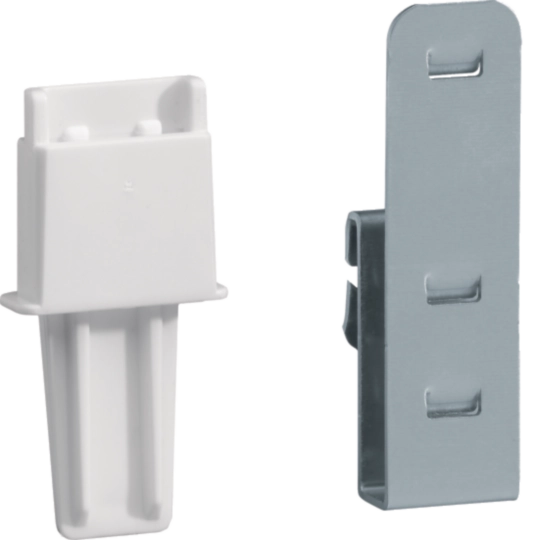

Kabelrückhalteklammer 3 Produkte verfügbar -

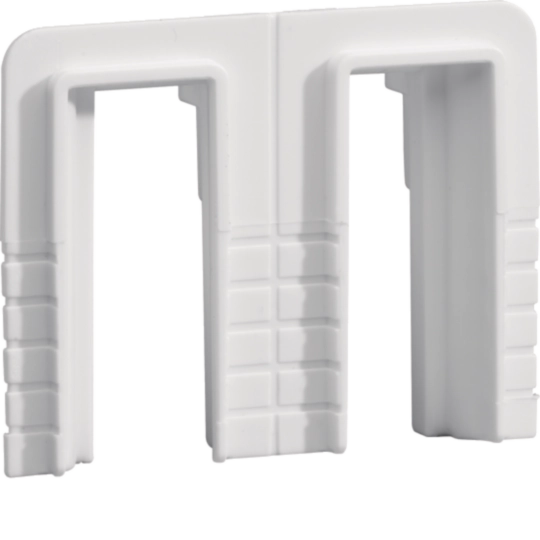

Endstück 3 Produkte verfügbar -
Mehr sehen 13 Produkte verfügbar
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Produktbild KU33AHZ
Produktbild KU33AHZ
-
Produktdatenblatt
Hager Produktdatenblatt KU33AHZ
BKE-AZ 3-phasig,universZ,mit RfZ, 4+4 Platzeinheiten,kl. Klemmendeckel,VPE = 10
PDF117.88 KB -
Montageanleitung
Montageanleitung KU3... BKE-AZ
Montageanleitung International 2020-01-01
PDF6.42 MB
Montageanleitung für KU33ADZ, KU9K10H - BKE-AZ, univers Z, Zubehör (DE, Stand: 05.2018)
Montageanleitung de-DE 2018-05-18
PDF6.68 MB -
Produktinformation
Übersicht Alt / Neu - BKE-AZ für den Elektrogroßhandel
(19DE0384_01)
URL256.32 KB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
KU83CHEBKE-AZ univers Z mittig sitzend, 3-phasig, mit RfZ 10+2+2 PLE, 1 StückPreis242,70 MDL/ Stück * -
2
EHZ001KBKE-I-Datenschnittstelle (OKK) für eHz, 1Mbit, Länge 450mm, IP30, RJ12Preis72,50 MDL/ Stück * -
3
EHZ001AAdapter R12/RJ10, für Verbindung von OKK 1Mbit zu TarifschaltgerätPreis10,50 MDL/ Stück * -
4
KU40XXEBlindplatte für BKE, univers Z, für BKE aller Hersteller, 1 StückPreis19,90 MDL/ Stück * -
5
KU40XXZBlindplatte für BKE, universZ, für BKE aller Hersteller, 10 StückPreis197,90 MDL/ Stück *
Ausschreibungstext
BKE-AZ 3-phasig,universZ,mit RfZ, 4+4 Platzeinheiten,kl. Klemmendeckel,VPE = 10
Befestigungs- und Kontaktiereinrichtung BKE-AZ, BKE-AZ1 oder BKE-AZ3 mit VDE-Zeichen nach DIN V VDE V 0603-5 zur Aufnahme des elektronischen Haushaltszählers (eHZ) nach VDN-Lastenheft V 1.03, deren Berührungsschutzabdeckung für den Klemmleistenbereich durch den Zähler plombiert wird, mit der Möglichkeit zur Erweiterung mit Hutschienen mit 8 oder 15 PLE zur Aufnahmen von Installationseinbaugeräten (max. Breite 10 PLE) nach DIN 43880 Baugröße 1 (Reiheneinbaugeräte auf Hutschiene), ohne Demontage des eHZ, BKE Bemessungsanschluss-Vermögen je Hauptklemmstelle für Kupferleiter: 4- 25 mm², massiv oder feindrähtig mit Aderendhülse. BKE-Klemmbrettmaße für Anschlussleitungen nach DIN 43857 T2, passend auf ZSK. Steckbare, unter Spannung montierbare, Zusatzklemmstellen für Spannungsabgriff von ungezähltem und gezähltem Strom auf Phase L2 und N, Sperrung der BKE in nicht gebrückter Stellung durch Steckschloss möglich, maximale Abmessungen in Einbaulage mit plombierbarer Berührungsschutzabdeckung und eHZ-Zähler: Breite = 180 mm, Höhe = 290 mm, Einbautiefe = 115 mm (8 PLE) oder Breite = 195 mm, Höhe = 355 mm, Einbautiefe = 130 mm (15 PLE). Auf der Berührungsschutzabdeckung und der BKE sind Beschriftungsfelder für Eigentumsnummer, Zählpunktsbezeichnung und Zählerstandsinformationen bei Zählerwechsel.
Höhe: 290 mm
Breite: 178 mm
Tiefe: 115 mm
Farbe: Reinweiß
Nennstrom: 63 A
Anschlussart: Schraubanschluss
Fabrikat : Hager oder gleichwertig
Artikel : KU33AHZ
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
