BKE-AZ univers Z mittig sitzend, 3-phasig, mit RfZ 10+2+2 PLE, 1 Stück KU83CHE
Die BKE-AZ eHz-Anschlusskassette für univers Z ist eine 3-phasige, mittig sitzende Kassette mit Anschlussraum für RfZ und 10+2+2 Platzeinheiten. Sie ist optimal für den Einsatz in der modernen Gebäudeinstallation geeignet und bietet eine hohe Flexibilität bei der Kabelverwaltung. Verpackungseinheit: 1 Stück.
EAN
3250613806279
Marke
Hager
VPE
1 Stück
Preisgruppe
H017
Passende Tools
Preis
242,70 MDL
/ Stück
*
Vervollständigen Sie Ihr System
Optionales Zubehör
-

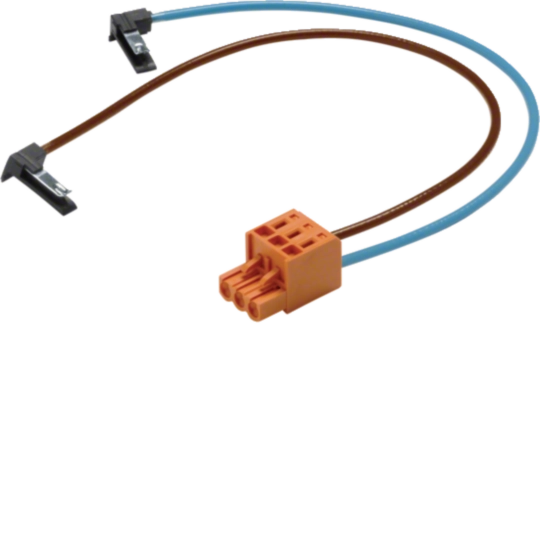

Energiekabel < 1 kV, für ortsveränderlichen Einsatz 21 Produkte verfügbar -

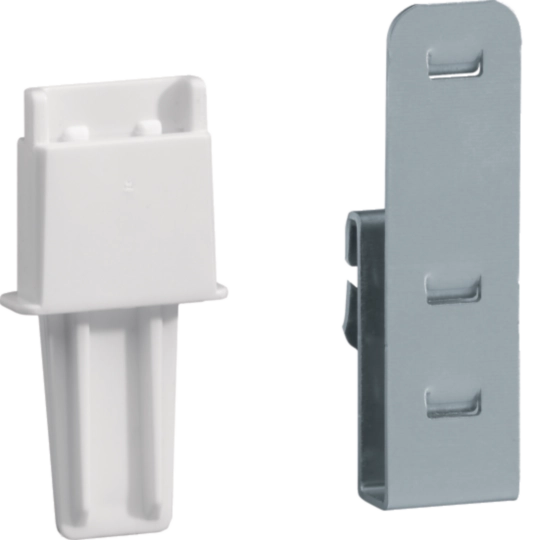

Kabelrückhalteklammer 3 Produkte verfügbar -

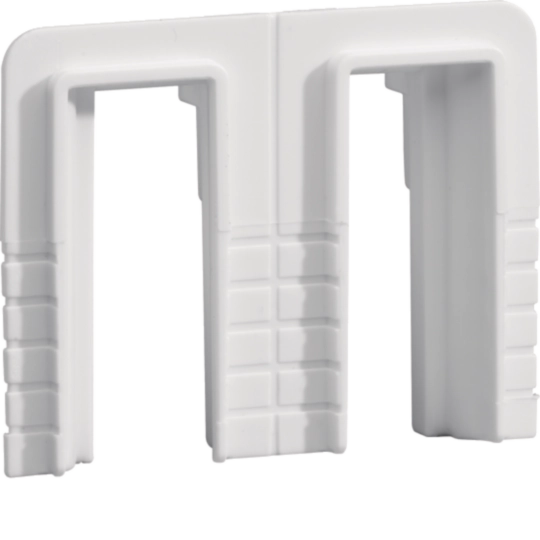

Endstück 3 Produkte verfügbar -

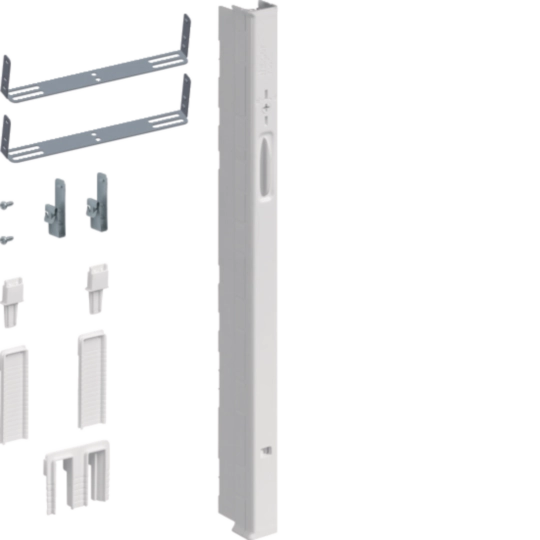

Verdrahtungskanal 9 Produkte verfügbar -

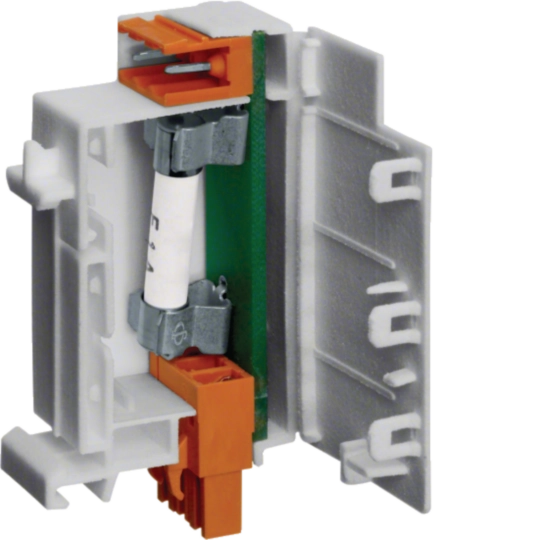

Zubehör/Ersatzteile für elektrische Sicherungen/Sicherungshalter 3 Produkte verfügbar -
Mehr sehen 1 Produkte verfügbar
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Produktbild KU83CHE
Produktbild KU83CHE
-

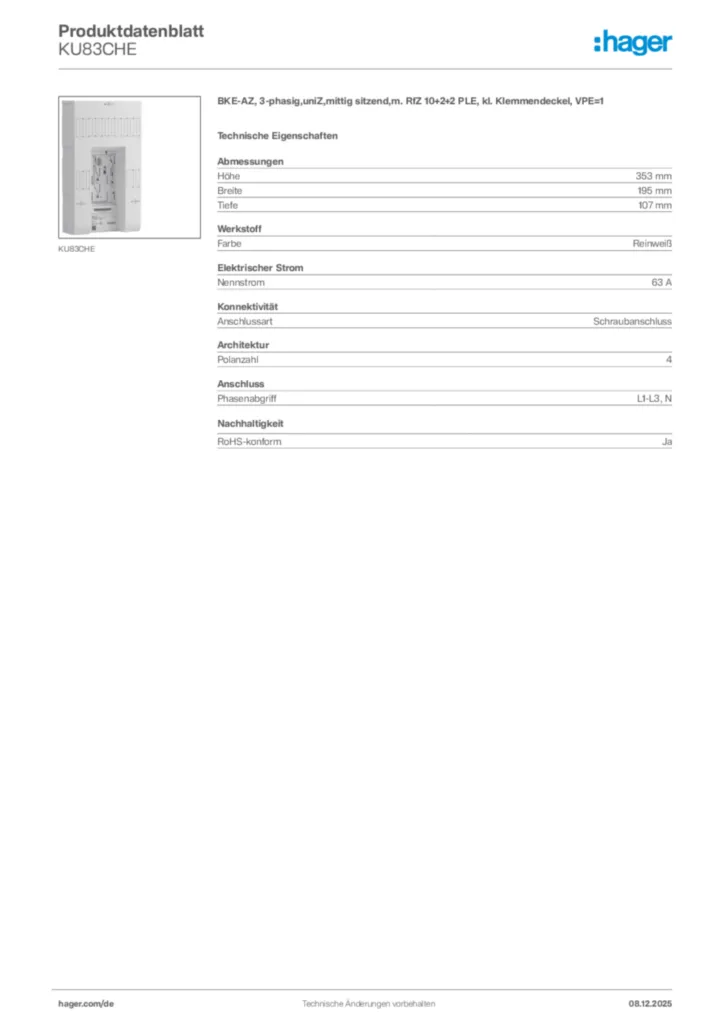

Produktdatenblatt
Hager Produktdatenblatt KU83CHE
BKE-AZ, 3-phasig,uniZ,mittig sitzend,m. RfZ 10+2+2 PLE, kl. Klemmendeckel, VPE=1
PDF67.90 KB -
Montageanleitung
Montageanleitung de-DE 2023-12-12
PDF2.12 MB -
Tipps
Hager Tipp 44
Die aktuelle VDE-AR-N 4100:2019-04 (23DE0112)
PDF12.81 MB -
Produktinformation
Anschluss an die Zukunft:
BKE-A / AZ Adapter von Hager (21DE0259)
PDF735.18 KB
Übersicht Alt / Neu - BKE-AZ für den Elektrogroßhandel
(19DE0384_01)
URL256.32 KB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
EHZ001AAdapter R12/RJ10, für Verbindung von OKK 1Mbit zu TarifschaltgerätPreis10,50 MDL/ Stück * -
2
EHZ001KBKE-I-Datenschnittstelle (OKK) für eHz, 1Mbit, Länge 450mm, IP30, RJ12Preis72,50 MDL/ Stück * -
3
KU33AHZBKE-AZ, 3-phasig, univers Z, mit RfZ, 4+4 Platzeinheiten, VPE = 10Preis1.661,80 MDL/ Stück * -
4
KU40XXEBlindplatte für BKE, univers Z, für BKE aller Hersteller, 1 StückPreis19,90 MDL/ Stück * -
5
KU40XXZBlindplatte für BKE, universZ, für BKE aller Hersteller, 10 StückPreis197,90 MDL/ Stück *
Ausschreibungstext
BKE-AZ, 3-phasig,uniZ,mittig sitzend,m. RfZ 10+2+2 PLE, kl. Klemmendeckel, VPE=1
Befestigungs- und Kontaktiereinrichtung BKE-AZ mit VDE-Zeichen nach DIN VDE 0603-3-2 zur Aufnahme des steckbaren elektronischen Haushaltszählers (eHZ) nach FNN-Lastenheft, Zähler ist mittig angeordnet, daher für Klarsichtfensterschränke optimal geeignet, Berührungsschutzabdeckung für den Klemmleistenbereich wird durch den Zähler plombiert, mit Raum für Zusatzanwendungen für 10+2+2 PLE zur Aufnahme von Installationseinbaugeräten nach DIN 43880 Baugröße 1 (Reiheneinbaugeräte auf Hutschiene), Montage ohne Demontage des eHZ. BKE-Bemessungsanschluss-Vermögen je Hauptklemmstelle für Kupferleiter 4-25 mm², starr oder feindrähtig mit Aderendhülse. Steckbare, unter Spannung montierbare Zusatzklemmstellen hinter dem eHZ Zähler für Spannungsabgriff von ungezähltem und gezähltem Strom auf Phase L2 und N, Sperrung der BKE in nicht gebrückter Stellung durch Steckschloss möglich. Maximale Abmessungen in Einbaulage mit plombierbarer Berührungsschutzabdeckung und eHZ-Zähler: Breite 194 mm, Höhe 353 mm, Einbautiefe 107 mm mit Zusatzraum für 10+2+2 PLE.
Bemessungsstrom 63 A für Aussetzbetrieb nach VDE-AR-N 4100.
Dauerbetriebsstrom 50 A.
Höhe: 353 mm
Breite: 195 mm
Tiefe: 107 mm
Farbe: Reinweiß
Nennstrom: 63 A
Anschlussart: Schraubanschluss
Fabrikat : Hager oder gleichwertig
Artikel : KU83CHE
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
