Blinddeckel ultra-flach Q08 294x294mm für 5mm Bodenbelag aus Polyamid eisengrau BDQ08057011
EAN
4012002245194
Marke
Hager
VPE
1 Stück
Preisgruppe
T070
Passende Tools
Preis
94,70 MDL
/ Stück
*
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Montagedeckel 2 Produkte verfügbar -
Schalungselement 2 Produkte verfügbar -
Anschlussdose 2 Produkte verfügbar -
1 Produkte verfügbar
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Produktbild BDQ08057011
Produktbild BDQ08057011
-
Produktdatenblatt
Hager Produktdatenblatt BDQ08057011
Blinddeckel ultra-flach Q08 294x294mm für 5mm Bodenbelag aus Polyamid eisengrau
PDF162.55 KB -
Technische Broschüre
Flexibel versorgen
Bodeninstallationssysteme von Hager (13DE0029)
PDF7.21 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6.03 MB -
Technischer Anhang (Einzelprodukt)
Bodeninstallationssysteme - Belastungen
Bodeninstallationssysteme - Belastungen (DE, 02-2024)
PDF391.15 KB
Bodeninstallationssysteme - Hinweis für den Bodenleger
Bodeninstallationssysteme - Hinweis für den Bodenleger (DE, 10-2022)
PDF2.54 MB
Bodeninstallationssysteme - Schutzarten
Bodeninstallationssysteme - Schutzarten (DE, 02-2024)
PDF882.67 KB
Bodeninstallationssysteme - Trittschallverhalten
Bodeninstallationssysteme - Trittschallverhalten (DE, 09-2024)
PDF596.49 KB
Floor installation systems - Information for the floor layer
Floor installation systems - Information for the floor layer (EN, 07-2023)
PDF2.59 MB
Floor installation systems - Mechanical stress
Floor installation systems - Mechanical stress (EN, 02-2024)
PDF389.75 KB
Floor installation systems - Protection class
Floor installation systems - Protection class (EN, 02-2024)
MSI868.08 KB -
Tool
Cable Management Revit Plugin
DXF50.17 MB -
DXF Dateien
DXF_Datei BDQ08057011
DXF Dateien International 2023-04-18
STP137.29 KB -
STEP Dateien
Step Model BDQ08057011
STEP Dateien International 2023-04-18
PDF1.05 MB -
Produkt Zeichnung
ProductTechnicalDrawing_BDQ08057011
Product Drawing International 2023-04-18
PDF46.04 KB -
Handbuch
Bodeninstallationssysteme - Handbuch: Basiswissen
Bodeninstallationssysteme - Handbuch: Basiswissen (DE, 04-2024)
PDF99.71 MB
Bodeninstallationssysteme - Handbuch: Einbaueinheiten
Bodeninstallationssysteme - Handbuch: Einbaueinheiten (DE, 04-2024)
PDF21.13 MB
Floor installation systems - Handbook: Basic knowledge
Floor installation systems - Handbook: Basic knowledge (EN, 04-2024)
PDF99.70 MB
Floor installation systems - Handbook: Installation units
Floor installation systems - Handbook: Installation units (EN, 12-2024)
URL21.12 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
GTVR400Geräteträger f 4 Rastec 45 Geräte o 3 Tragstegger aus PA zu VQ12VR12/VR10(Mitte)Preis15,60 MDL/ Stück * -
2
GTVR300Geräteträger f 3 Rastec 45 Geräte o 2 Tragstegger aus PA zu VQ06/VR06/VR10(r, l)Preis12,00 MDL/ Stück * -
3
TUSS000Stirnlochschlüssel zum Ein- und Ausschrauben des TubusblinddeckelsPreis28,40 MDL/ Stück * -
4
TULAA105Tubus Leitungsauslass o Blinddeckel bodenüberragend f Versorgungseinheiten AluPreis176,90 MDL/ Stück * -
5
EKSQ405TMSchwerlastkassette/Tubusmontagesatz 20kN Q405 405x405mm Höhe innen/außen 28/44mmPreis1.668,90 MDL/ Stück *
Ausschreibungstext
Blinddeckel ultra-flach Q08 294x294mm für 5mm Bodenbelag aus Polyamid eisengrau
Versorgungseinheit / Blinddeckel für ultra-flache Einbautiefen nach DIN EN 50085-1 und DIN EN 50085-2-2, inklusive Befestigungsset für Spannbereich 5 - 15 mm zuzüglich Deckelbelagstärke, geeignet für Bodendosen, estrichbündiges und Aufboden Kanalsystem, mit Belagschutzrahmen.
Mit Bodenbelagsschutzrahmen: Ja
Mit Bodenbelagsaussparung: Ja
Einbautiefe: 50 mm
Einbaubreite: 294 mm
Einbaulänge: 294 mm

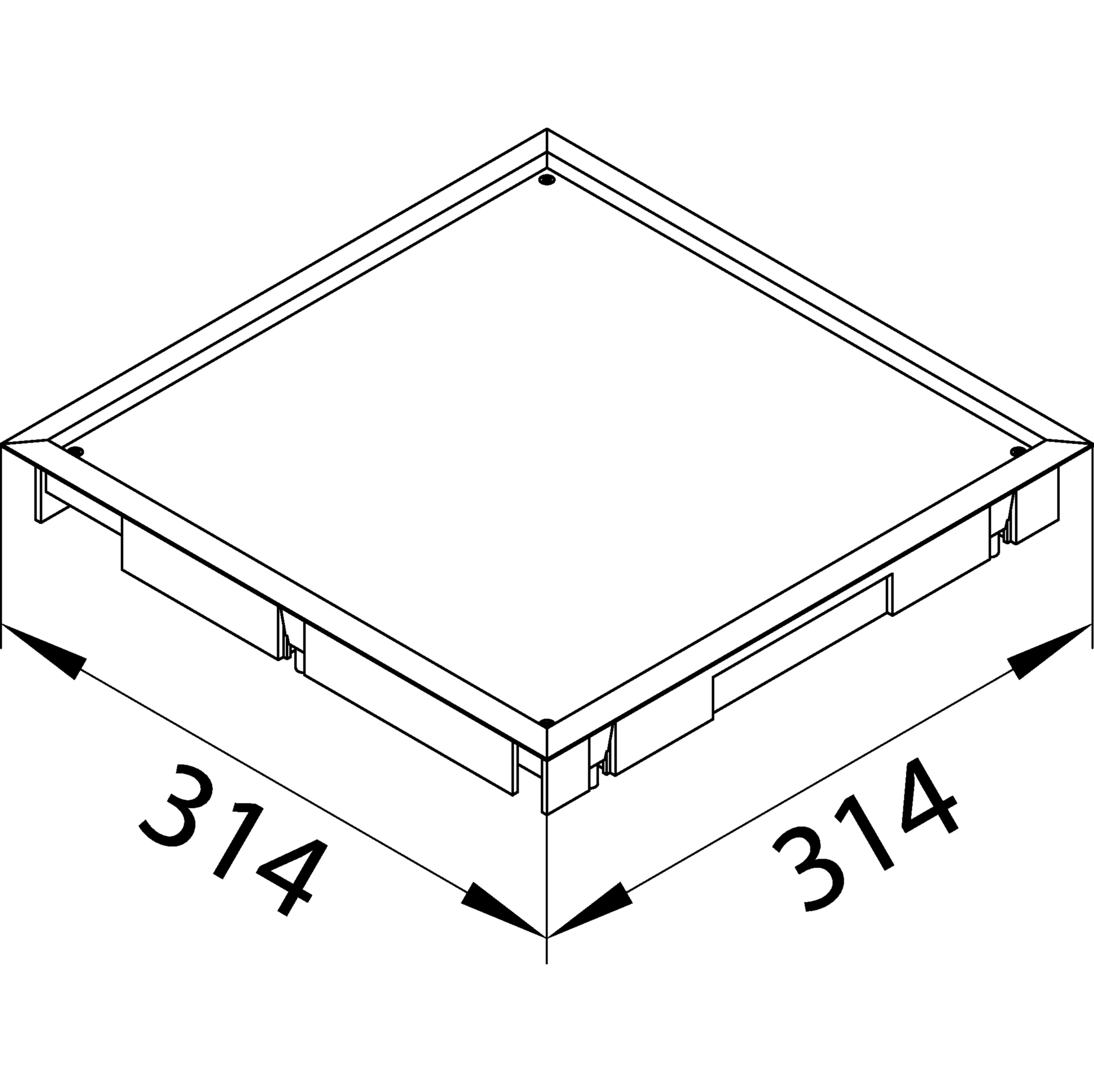

Länge: 314 mm
Breite: 314 mm
Tiefe der Bodenbelagsaussparung: 5 mm
Einbaugröße (Unterflursyteme): Q08
Geeignet für Bodenvertiefungen: Ja
Geeignet für Betoninstallation: Ja
Geeignet für Aussenbereich: Nein
Geeignet für Doppelbodeneinbau: Ja
Geeignet für Feuchtreinigung: Nein
Bodenpflege: Trocken
Werkstoff: Polyamid (PA)
Werkstoff Deckel: Polyamid (PA)
Vertikale Last auf kleine Oberfläche: 1,5 kN
Deckelausführung: Blind
Geeignet für Unterflurkanal: Ja
Kabelauslass: Ohne Kabelauslass im Deckel
Halogenfrei: Ja
Farbe: Eisengrau
RAL Nummer: 7011
Anzahl der Leitungseinführungen: 0
Anzahl der Steckdosen SCHUKO: 0
Anzahl der Gerätebecher: 0
IP-Klasse (Ingress Protection): IP20
Stoßfestigkeit IK: IK08
Schutzart IP im ungenutzten Zustand: IP30
Fabrikat : Hager oder gleichwertig
Artikel : BDQ08057011
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
