Bodendose für Schalung aus Stahl für die Aufnahme von Einbaueinheiten Q12 UDBDQ12
EAN
4012740029537
Marke
Hager
VPE
1 Stück
Preisgruppe
T070
Preis
405,30 MDL
/ Stück
*
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Zubehör 2 Produkte verfügbar -
1 Produkte verfügbar
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Produktbild UDBDQ12
Produktbild UDBDQ12
-
Produktdatenblatt
Hager Produktdatenblatt UDBDQ12
Bodendose für Schalung aus Stahl für die Aufnahme von Einbaueinheiten Q12
PDF169.07 KB -
Montageanleitung
Montageanleitung für UDKQ06x-UDKQ12x-UDBDQ06-UDBDQ12 - Bodendosen-Set
Montageanleitung International 2022-10-10
PDF22.73 MB -
Technische Broschüre
News - Markteinführung April 2023
(23DE0010)
PDF17.68 MB -
Technischer Anhang (Einzelprodukt)
Bodeninstallationssysteme - Belastungen
Bodeninstallationssysteme - Belastungen (DE, 02-2024)
PDF391.15 KB
Bodeninstallationssysteme - Schutzarten
Bodeninstallationssysteme - Schutzarten (DE, 02-2024)
PDF882.67 KB
Floor installation systems - Mechanical stress
Floor installation systems - Mechanical stress (EN, 02-2024)
PDF389.75 KB
Floor installation systems - Protection class
Floor installation systems - Protection class (EN, 02-2024)
DXF868.08 KB -
DXF Dateien
DXF_Datei UDBDQ12
DXF Dateien International 2025-01-23
STP100.68 KB -
STEP Dateien
Step Model UDBDQ12
STEP Dateien International 2025-01-22
PDF1.10 MB -

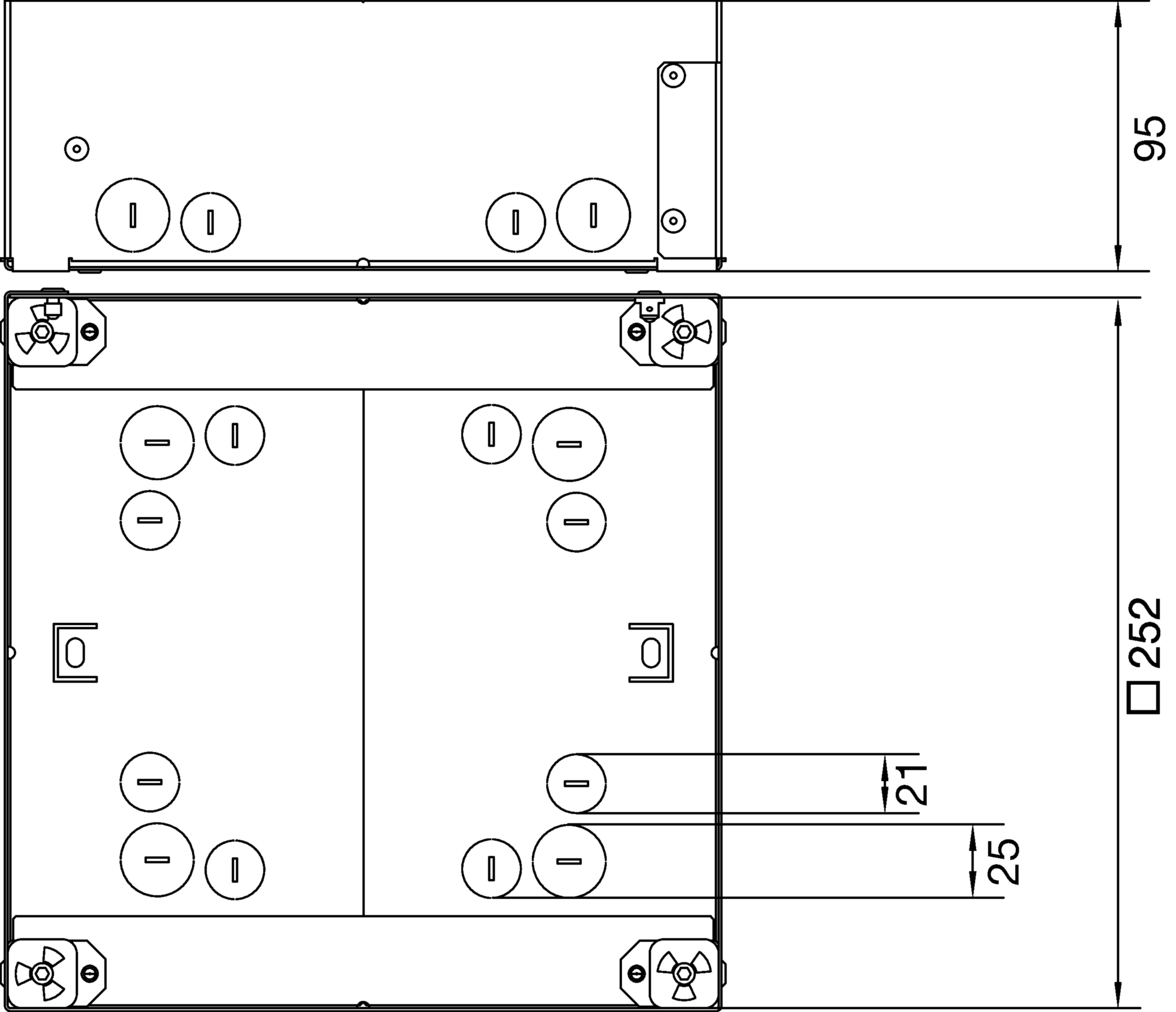

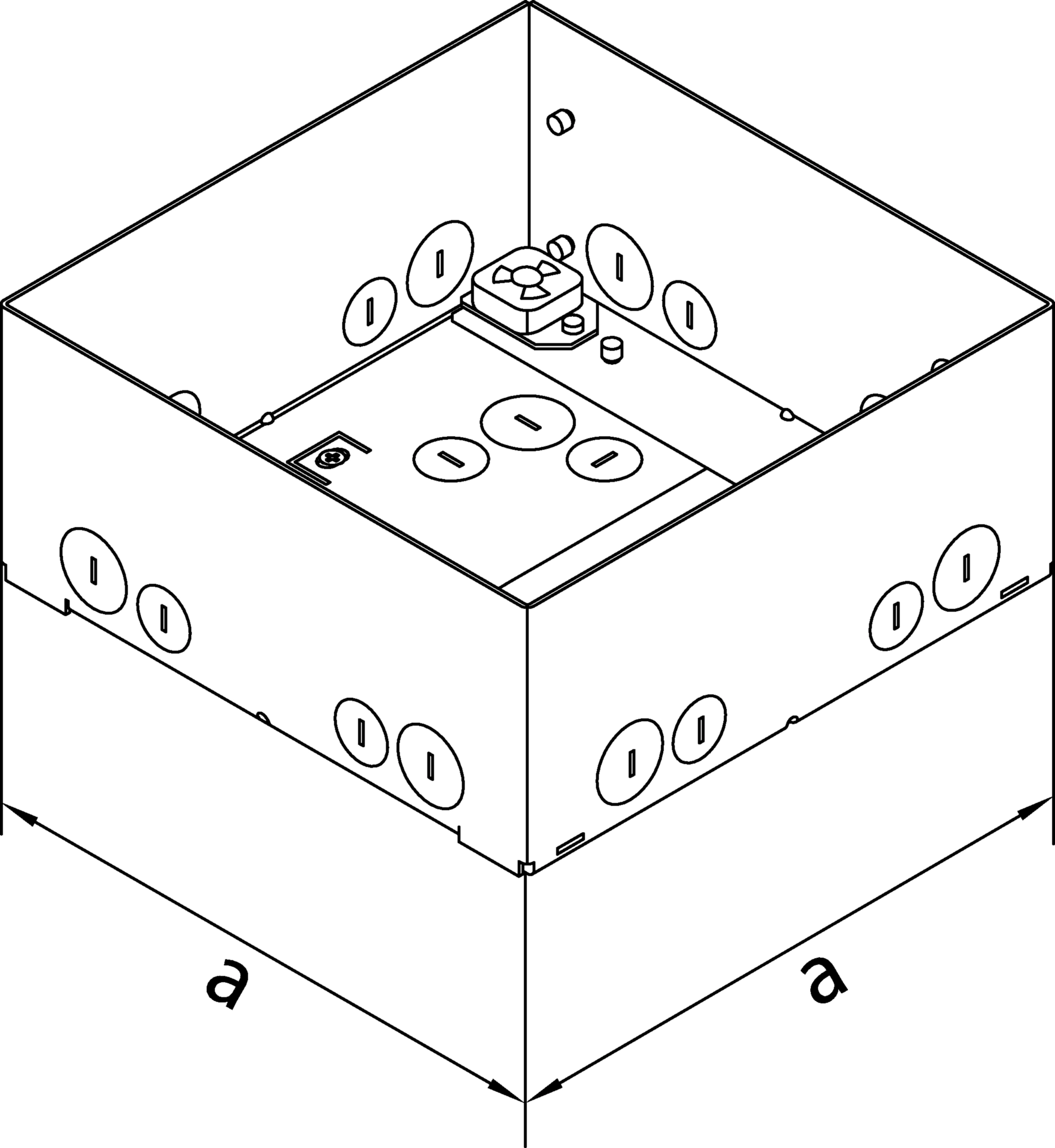

Produkt Zeichnung
TECHNICALDRAWINGUDBDQ12
Produkt Zeichnung International 2022-12-09
PDF40.54 KB -
Handbuch
Bodeninstallationssysteme - Handbuch: Basiswissen
Bodeninstallationssysteme - Handbuch: Basiswissen (DE, 04-2024)
PDF99.71 MB
Floor installation systems - Handbook: Basic knowledge
Floor installation systems - Handbook: Basic knowledge (EN, 04-2024)
URL99.70 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Online Konfigurator für Unterflurversorgungseinheiten und Decken-/Bodenanschlusssäulen
Planen Sie mit dem Online-Konfigurator von Hager Ihre Unterflurversorgungseinheit oder Decken- und Bodenanschlusssäule. Ganz einfach per Drag & Drop.
PDF653.00 B -
Konformitätserklärung
Konformitätserklärung International 2023-09-26
PDF222.92 KBKonformitätserklärung en-GB, de-DE 2023-07-12
594.89 KB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
GTVR400Geräteträger f 4 Rastec 45 Geräte o 3 Tragstegger aus PA zu VQ12VR12/VR10(Mitte)Preis15,60 MDL/ Stück * -
2
GTVR300Geräteträger f 3 Rastec 45 Geräte o 2 Tragstegger aus PA zu VQ06/VR06/VR10(r, l)Preis12,00 MDL/ Stück * -
3
TUSS000Stirnlochschlüssel zum Ein- und Ausschrauben des TubusblinddeckelsPreis28,40 MDL/ Stück * -
4
TULAA105Tubus Leitungsauslass o Blinddeckel bodenüberragend f Versorgungseinheiten AluPreis176,90 MDL/ Stück * -
5
EKSQ405TMSchwerlastkassette/Tubusmontagesatz 20kN Q405 405x405mm Höhe innen/außen 28/44mmPreis1.668,90 MDL/ Stück *
Ausschreibungstext
Bodendose für Schalung aus Stahl für die Aufnahme von Einbaueinheiten Q12
Bodendose aus Stahlblech, bestehend aus Bodendose, 4 x Gewindestift M8, 4 x Kontermutter M8, 1 x Erdungsleitung 300 mm, Montageschutzblech, Montageabdeckung. Geeignet für den Einbau von Versorgungseinheiten und Kassetten der Größe Q12. Mit vorgeprägten Einführungsöffnungen an Seitenwänden und Boden für Leerrohre (16 x M20; 12 x M25). Auf Höhenerweiterung der Größe Q12 montierbar. Geprüft nach DIN EN 50085-1 und DIN EN 50085-2-2.
Mit Bodenbelagsschutzrahmen: Nein
Mindestestrichhöhe: 95 mm
Einbaulänge: 252 mm
Einbaubreite: 252 mm
Länge: 252 mm
Anzahl der einbaubaren Geräte: 12
Entkopplungsmöglichkeit Oberteil vom Unterteil: Ja
Geeignet für Unterflurkanal: Nein
Geeignet für estrichbündigen geschlossenen Unterflurkanal: Nein
Geeignet für estrichüberdeckten Unterflurkanal: Nein
Geeignet für Bodenvertiefungen: Ja
Geeignet für Doppelbodeneinbau: Ja
Geeignet für Feuchtreinigung: Nein
Werkstoff: Stahl
Oberfläche: Verzinkt
Halogenfrei: Ja
Farbe: Zink
Fabrikat : Hager oder gleichwertig
Artikel : UDBDQ12
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
