Bodenkanal estrichbündig mit Wanne aus Stahlblech BKW 200x(70-110)mm BKW200070
EAN
4012002237328
Marke
Hager
VPE
2,4 m
Preisgruppe
T070
Passende Tools
Preis
324,10 MDL
/ Stück
*
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Anschlussdose 11 Produkte verfügbar -
Bodenbelagsstoßkante 3 Produkte verfügbar -
Zubehör 3 Produkte verfügbar -
Bodenbelagsstoßabdeckung 2 Produkte verfügbar -
Traverse 2 Produkte verfügbar -
Mehr sehen 10 Produkte verfügbar
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Produktbild BKW200070
Produktbild BKW200070
-
Produktdatenblatt
Hager Produktdatenblatt BKW200070
Bodenkanal estrichbündig mit Wanne aus Stahlblech BKW 200x(70-110)mm
PDF165.21 KB -
Bedienungsanleitung
Montageanleitung für BKFxx, BKSA, BKWxx, UDBxx, UDHxx, UDS3 - Bodenkanal, Zubehör, Bodendose (DE-EN-FR-PL, Stand: 09.2017)
Bedienungsanleitung en-GB, fr-FR, de-DE, pl-PL 2017-09-29
PDF2.29 MB -
Technische Broschüre
Flexibel versorgen
Bodeninstallationssysteme von Hager (13DE0029)
PDF7.21 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6.03 MB -
Technischer Anhang (Einzelprodukt)
Bodeninstallationssysteme - Belastungen
Bodeninstallationssysteme - Belastungen (DE, 02-2024)
PDF391.15 KB
Bodeninstallationssysteme - Hinweis für den Bodenleger
Bodeninstallationssysteme - Hinweis für den Bodenleger (DE, 10-2022)
PDF2.54 MB
Bodeninstallationssysteme - Schutzarten
Bodeninstallationssysteme - Schutzarten (DE, 02-2024)
PDF882.67 KB
Bodeninstallationssysteme - Trittschallverhalten
Bodeninstallationssysteme - Trittschallverhalten (DE, 09-2024)
PDF596.49 KB
Floor installation systems - Impact noise properties
Floor installation systems - Impact noise properties (EN, 07-2023)
PDF578.05 KB
Floor installation systems - Information for the floor layer
Floor installation systems - Information for the floor layer (EN, 07-2023)
PDF2.59 MB
Floor installation systems - Mechanical stress
Floor installation systems - Mechanical stress (EN, 02-2024)
PDF389.75 KB
Floor installation systems - Protection class
Floor installation systems - Protection class (EN, 02-2024)
PDF868.08 KB -
Handbuch
Bodeninstallationssysteme - Handbuch: Basiswissen
Bodeninstallationssysteme - Handbuch: Basiswissen (DE, 04-2024)
PDF99.71 MB
Floor installation systems - Handbook: Basic knowledge
Floor installation systems - Handbook: Basic knowledge (EN, 04-2024)
URL99.70 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
PDF -
Konformitätserklärung
CE-Konformitätserklärung für BKFxx, BKFDxx, BKWxx, BKWDxx - Leitungsführungssysteme Unterflur (DE-EN, Stand: 07.2019)
Konformitätserklärung International 2019-08-23
PDF43.52 KBEU-Konformitätserklärung BKF_BKFD_BKW_BKWD
Konformitätserklärung International 2017-11-20
235.17 KB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
BKA600800R12Abdeckung gestanzt R12 rund 306mm aus Stahlblech zu BKF/BKW 600x800mmPreis210,70 MDL/ Stück * -
2
BKA600800R06Abdeckung gestanzt R06 rund 215mm aus Stahlblech zu BKF/BKW 600x800mmPreis206,00 MDL/ Stück * -
3
BKA600800Q12Abdeckung gestanzt Q12 244x244mm aus Stahlblech zu BKF/BKW 600x800mmPreis210,70 MDL/ Stück * -
4
BKA600800Q06Abdeckung gestanzt Q06 200x200mm aus Stahlblech zu BKF/BKW 600x800mmPreis206,00 MDL/ Stück * -
5
BKA600800GBZAbdeckung gestanzt GBZ rund 50mm aus Stahlblech zu BKF/BKW 600x800mmPreis213,00 MDL/ Stück *
Ausschreibungstext

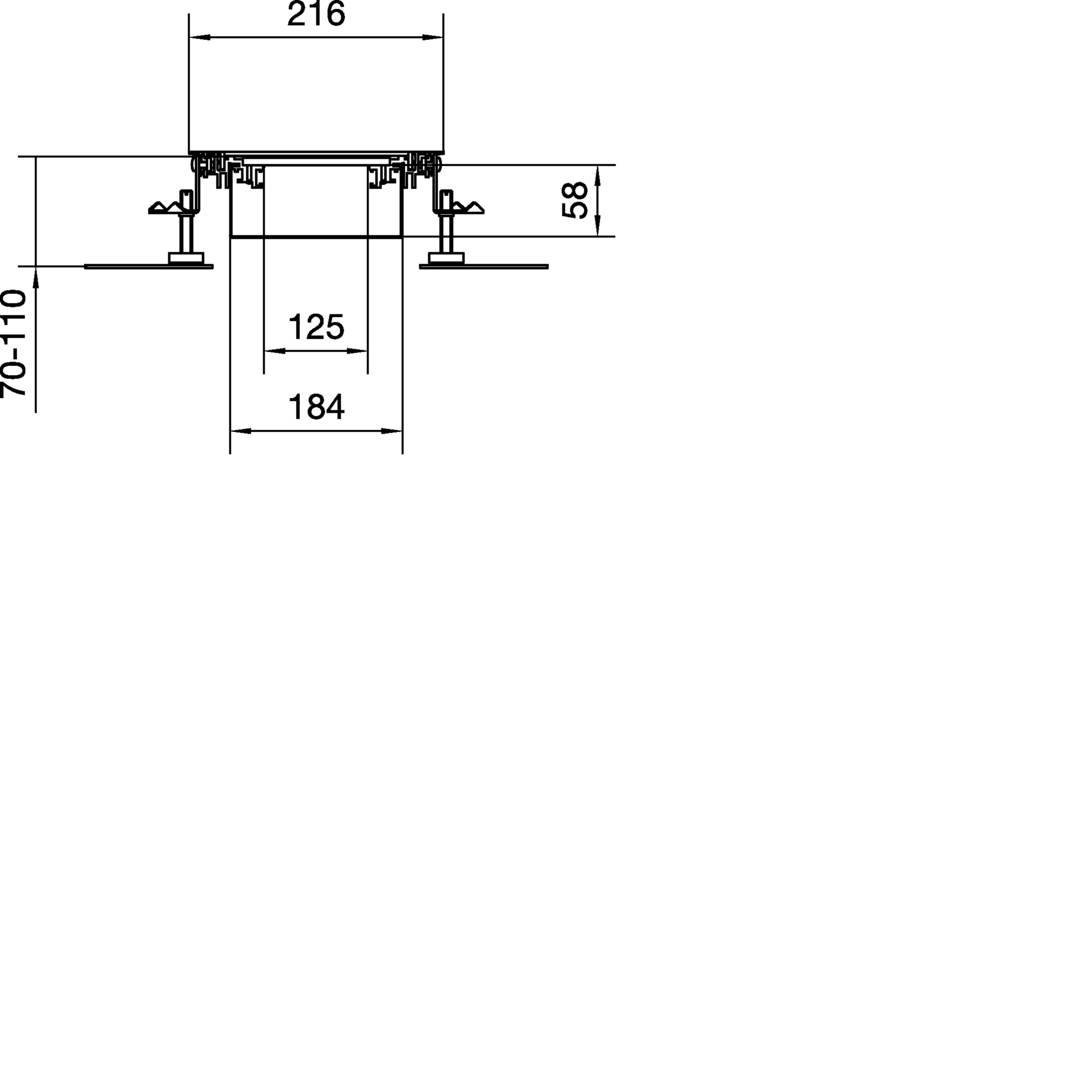

Bodenkanal estrichbündig mit Wanne aus Stahlblech BKW 200x(70-110)mm
Estrichbündiger Installationskanal nach DIN EN 50085-1 und DIN EN 50085-2-2, mit Bodenwanne, bestehend aus: Kanalseitenprofilen aus Aluminium, Traversen, Estrichankern, Bodenbelagsanlegeprofilen (0 oder 4 mm) aus Kunststoff, Nivellierschellen mit Kanalverbindern und Nivellierstiften, verschraubten Blinddeckeln, geeignet für trockengepflegte Böden, akustisch entkoppelt, werkseitig vormontiert.
Breite: 200 mm
Länge: 2400 mm
Lichter innerer Querschnitt: 10670 - 10670 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 44
Mindestestrichhöhe: 70 mm
Nivellierbereich: 70 - 110 mm
Vertikale Last über große Oberfläche (schwere Last): 3 kN
Vertikale Last auf kleine Oberfläche: 2 kN
Bodenpflege: Trocken
Kammeranzahl: 1 - 1
Montageart Trennwand: Schraubbefestigung
Mit Trennwand: Nein
Montageöffnung: Ohne
Werkstoff: Stahl
Werkstoff Seitenwand Boden: Stahl
Werkstoff Deckel: Stahl
Oberfläche Deckel: Verzinkt
Basis vom Hauptgehäuse abnehmbar: Ja
Oberfläche: Verzinkt
Halogenfrei: Ja
Mit Bodenwanne: Ja
Abdeckung Montageöffnung: Nein
Deckelbefestigung rastend: Nein
Fabrikat : Hager oder gleichwertig
Artikel : BKW200070
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
