Brüstungskanal-Unterteil BRN, 68x210x2000mm, Oberteil 80mm, Verkehrsweiß BRN6521019016
Das Brüstungskanal-Unterteil mit Dreikammersystem in Verkehrsweiß, 68x170x2000 mm, ist ein Geräteeinbaukanal mit Oberteilbreite 80 mm, abnehmbare Seitenoberteile zur einfachen und schnellen Leitungsverlegung sowie Nachbelegung. Es bietet Platz zur Verlegung von 31 bis 47 Kabeln und es lassen sich 3 Oberteile einsetzen (80 mm, 65 mm, 65 mm). Es ist die perfekte Wahl für jeden Elektroprofi. Mit setzen Sie auf Qualität und Sicherheit in allen Bereichen Ihrer Elektroinstallation.
EAN
4012740008112
Marke
Hager
VPE
6 m
Preisgruppe
T014
Preis
73,40 MDL
/ Stück
*
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Schallbarriere 2 Produkte verfügbar -
Schnittkaschierung 2 Produkte verfügbar -
Wandanschlussblende 2 Produkte verfügbar -
Abschlussstück für Wandanschlussblende 2 Produkte verfügbar -
Trennwand 4 Produkte verfügbar -
Mehr sehen 27 Produkte verfügbar
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Produktbild BRN6521019016
Produktbild BRN6521019016
-
Produktdatenblatt
Hager Produktdatenblatt BRN6521019016
Brüstungskanal-Unterteil Profil Geräteeinbau BRN 68x210mm aus PVC in vweiß
PDF212.11 KB -
Technische Broschüre
Die BR-Family. Jeder stark. Zusammen unschlagbar.
Die Brüstungskanalsysteme für alle Fälle. (20DE0020_01)
PDF9.31 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6.03 MB -
Bestellhilfe
BR-Family Brüstungskanäle und Geräteeinbau
Bestellhilfe (24DE0050)
PDF5.38 MB -
Produktinformation
21AT0003MC_Produktinformation_BRN65_2021_04_WEB
Produktinformation Brüstungskanal tehalit.BRN65
PDF2.81 MB
Neue Flexibilität:
Der BRN65 (20DE0020_05)
PDF112.62 KB
Produktinformation BR-Family tehalit-Geräteeinbau Datentechnik & Multimedia
Produktinformation de-DE 2022-09-01
MSI3.40 MB -
Tool
Cable Management Revit Plugin
DXF50.17 MB -
DXF Dateien
DXF_Datei brn652101
DXF Dateien International 2023-02-02
STP371.43 KB -
STEP Dateien
Step Model brn652101
STEP Dateien International 2023-02-02
PDF2.75 MB -
Produkt Zeichnung
ProductTechnicalDrawing_brn652101
Produkt Zeichnung International 2023-02-02
URL68.88 KB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Online-Systemkonfigurator für Brüstungskanalsysteme
Die Online-Hilfe unterstützt Sie bei der Zusammenstellung Ihres Brüstungskanalsystems.
PDF645.00 B -
Konformitätserklärung
EU-Konformitätserklärung für BRN65
Konformitätserklärung International 2020-01-29
54.01 KB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
M1043Trennwand für BR/N/A/S-Kanalsystem, Brüstungskanal mit C-Profil aus PVCPreis7,00 MDL/ Stück * -
2
BRHTBRHT Trennwand für Brüstungskanal mit C-Profil, halogenfrei, 50x2000mmPreis12,70 MDL/ Stück * -
3
BR65210W9016Wandanschlussblende zu BR/H/N/A/S 68x210mm OT 80mm aus Stahlblech vweißPreis40,40 MDL/ Stück * -
4
BR651304H9011Inneneck einstellbar zu BR/H/N/A/S 68x130mm Oberteil 80mm hfr graphitschwarzPreis42,00 MDL/ Stück * -
5
BR651303H9011Außeneck einstellbar zu BR/H/N/A/S 68x130mm Oberteil 80mm hfr graphitschwarzPreis41,00 MDL/ Stück *
Ausschreibungstext
Brüstungskanal-Unterteil Profil Geräteeinbau BRN 68x210mm aus PVC in vweiß
Kanalunterteil zum Elektro-Installationskanal-System Brüstungskanal aus Kunststoff nach DIN EN 50085-1 als Geräteeinbaukanal mit Oberteilbreite 80 mm, abnehmbare Seitenoberteile zur einfachen und schnellen Leitungsverlegung sowie Nachbelegung. Systemträger zur Teilung des Grundprofils in drei separate Bereiche: zwei getrennte Leitungsführungskammern sowie einen Geräteeinbaubereich.
Mit Bodenlochung (allseitiger Bohrtolleranzausgleich) zur direkten Wandmontage und zusätzlicher Rechtecklochung zur werkzeuglosen Befestigung des Kanals mittels Clip-Technik auf Konsolen. Mit frontrastendem, werkzeuglosem Geräteeinbau zur Befestigung von Geräten und Geräteeinbaudosen mit Schnellbefestigung. Zusätzliches C-Profil als Geräteeinbaumöglichkeit. Kupplungen zur einfachen und passgenauen Kanalmontage, Trennwände und Leitungsrückhalteklammern als Zubehör erhältlich.
Hinweis:
Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.

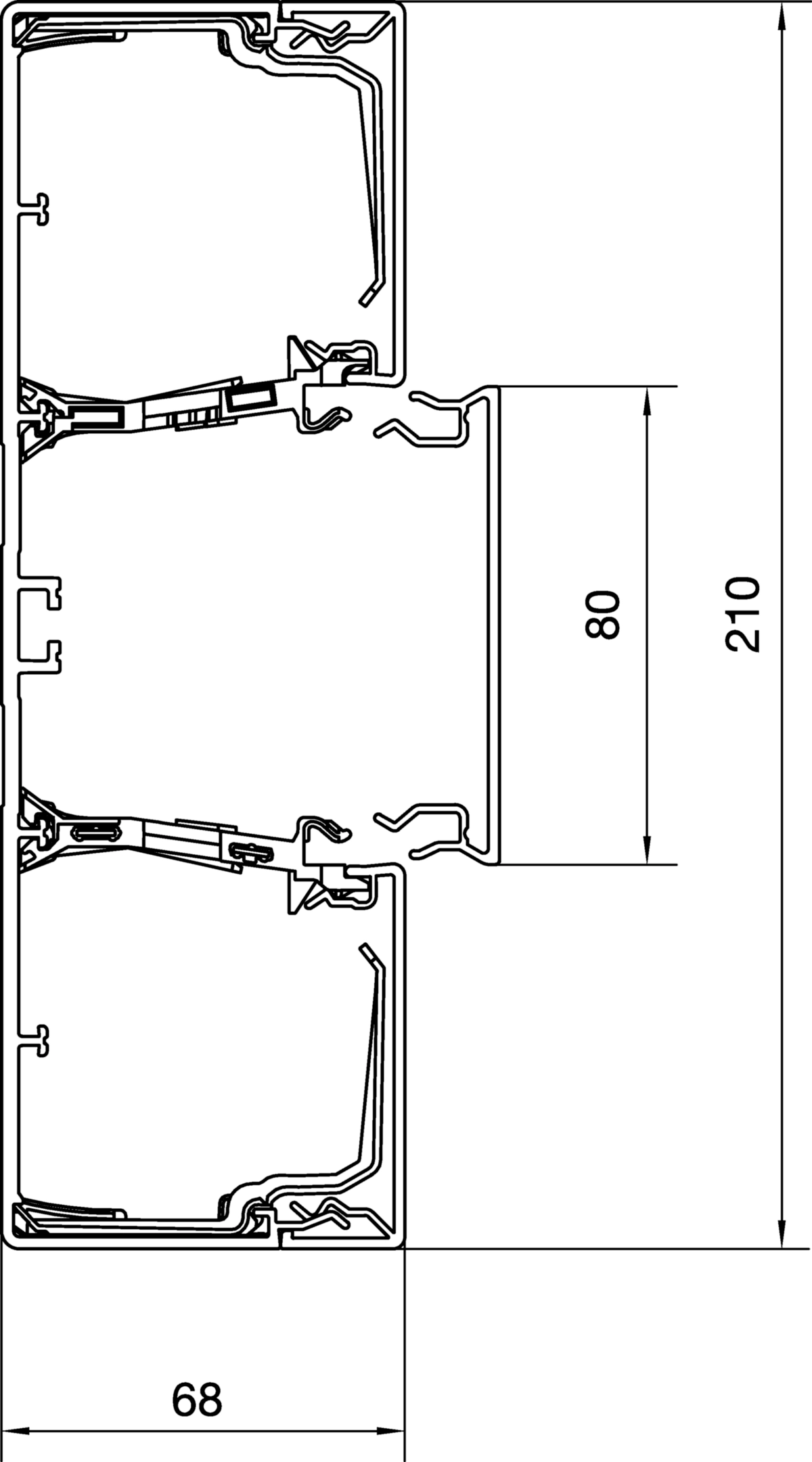

Höhe: 68 mm
Breite: 210 mm
Länge: 2000 mm
Anzahl der einsetzbaren Oberteile: 3
Oberteilbreite 1: 80 mm
Oberteilbreite 2: 65 mm
Oberteilbreite 3: 65 mm
Lichter innerer Querschnitt: 11300 - 11300 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Geräten): 31
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 47
Format Geräteeinbaumöglichkeit: Standard 60 mm, CEE, Ecoline, Inline, EIB, Automateneinbau
Bodenlochung: Ja
Werkstoff: Polyvinylchlorid (PVC)
Oberfläche: Unbehandelt
Halogenfrei: Nein
Farbe: Verkehrsweiß
RAL Nummer: 9016
Stoßfestigkeit IK: IK07
IP-Klasse (Ingress Protection): IP30
Kanalverbindung: Vormontierte Kupplungen
Kabelhalteklammer im Lieferumfang enthalten: Ja
Anzahl Kabelklammer pro Meter: 0
Fabrikat : Hager oder gleichwertig
Artikel : BRN6521019016
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
