Brüstungskanal-Unterteil frontrast BRA 68x210mm OT 80mm aus Alu verkehrsweiß BRA6521019016
EAN
4012740014205
Marke
Hager
VPE
6 m
Preisgruppe
T033
Preis
150,90 MDL
/ Stück
*
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Schallbarriere 2 Produkte verfügbar -
Schnittkaschierung 2 Produkte verfügbar -
Wandanschlussblende 2 Produkte verfügbar -
Abschlussstück für Wandanschlussblende 2 Produkte verfügbar -
Trennwand 2 Produkte verfügbar -
Mehr sehen 29 Produkte verfügbar
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Produktbild BRA6521019016
Produktbild BRA6521019016
-
Produktdatenblatt
Hager Produktdatenblatt BRA6521019016
Brüstungskanal-Unterteil frontrast BRA 68x210mm OT 80mm aus Alu verkehrsweiß
PDF144.36 KB -
Bedienungsanleitung
Montageanleitung für BRA6510019010 - Brüstungskanal-Unterteil (DE-EN, Stand: 04.2011)
Bedienungsanleitung International 2011-04-29
PDF29.16 KB -
Technische Broschüre
Die BR-Family. Jeder stark. Zusammen unschlagbar.
Die Brüstungskanalsysteme für alle Fälle. (20DE0020_01)
PDF9.31 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6.03 MB -
Bestellhilfe
BR-Family Brüstungskanäle und Geräteeinbau
Bestellhilfe (24DE0050)
MSI5.38 MB -
Tool
Cable Management Revit Plugin
URL50.17 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Online-Systemkonfigurator für Brüstungskanalsysteme
Die Online-Hilfe unterstützt Sie bei der Zusammenstellung Ihres Brüstungskanalsystems.
PDF645.00 B -
Konformitätserklärung
CE-Konformitätserklärung für BRxx, BRAxx, BRSxx - Elektroinstallationssysteme für Wand und Decke (DE-EN, Stand: 07.2019)
Konformitätserklärung International 2019-08-23
42.74 KB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
BRS0802VERZBrüstungskanal-Oberteil zu BRS Breite 80 mm aus Stahlblech verzinktPreis16,30 MDL/ Stück * -
2
BR652106D9011Endstück schnittkasch. zu BR/H/N/A 68x210mm OT 2x80mm hfr in graphitschwarzPreis33,20 MDL/ Stück * -
3
BR6517069011Endstück schnittkasch. zu BR/H/N/A 68x170mm Oberteil 80mm hfr in graphitschwarzPreis17,90 MDL/ Stück * -
4
BR6513069011Endstück schnittkasch. zu BR/H/N/A 68x130mm Oberteil 80mm hfr in graphitschwarzPreis17,30 MDL/ Stück * -
5
BR6510069011Endstück schnittkasch. zu BR/H/N/A 68x100mm Oberteil 80mm hfr in graphitschwarzPreis17,00 MDL/ Stück *
Ausschreibungstext
Brüstungskanal-Unterteil frontrast BRA 68x210mm OT 80mm aus Alu verkehrsweiß
Kanaltunterteil zum Elektro-Installationskanal-System Brüstungskanal aus Aluminium nach DIN EN 50085-1 als Geräteeinbaukanal. Mit Bodenlochung zur direkten Wandmontage und zusätzlicher Rechtecklochung zur werkzeuglosen Befestigung des Kanals mittels Clip-Technik auf Konsolen. Mit C-Profil zur Befestigung von Geräten, Geräteeinbaudosen mit Schnellbefestigung und Trennwänden. Bei Oberteilbreite 80 mm zusätzlich frontrastender Geräteeinbau für werkzeuglose Montage möglich. Kupplungen zum Potenzialausgleich sowie zur einfachen und passgenauen Kanalverbindung, Trennwände und Leitungsrückhalteklammern als Zubehör erhältlich.
Hinweis:
Potenzialausgleichs-, Erdungs-, Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.

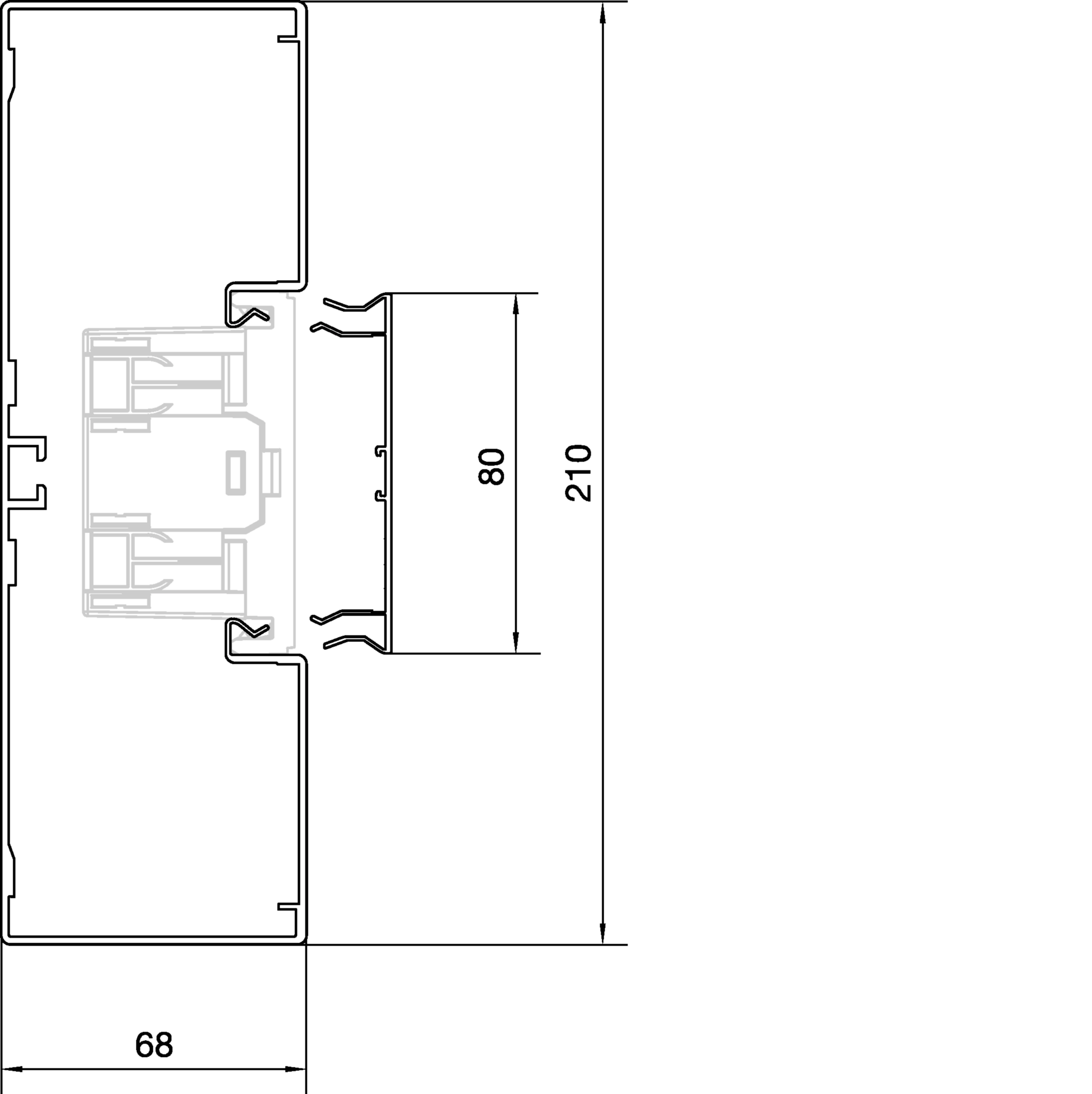

Höhe: 68 mm
Breite: 210 mm
Länge: 2000 mm
Anzahl der einsetzbaren Oberteile: 1
Oberteilbreite 1: 80 mm
Oberteilbreite 2: 0 mm
Oberteilbreite 3: 0 mm
Lichter innerer Querschnitt: 12630 - 12630 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Geräten): 39
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 52
Format Geräteeinbaumöglichkeit: Standard 60 mm, CEE, Ecoline, EIB, Automateneinbau
Bodenlochung: Ja
Werkstoff: Aluminium
Oberfläche: Pulverbeschichtet
Halogenfrei: Ja
Farbe: Verkehrsweiß
RAL Nummer: 9016
Stoßfestigkeit IK: IK08
IP-Klasse (Ingress Protection): IP40
Kanalverbindung: Extra Kupplungen
Kabelhalteklammer im Lieferumfang enthalten: Nein
Anzahl Kabelklammer pro Meter: 0
Fabrikat : Hager oder gleichwertig
Artikel : BRA6521019016
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
