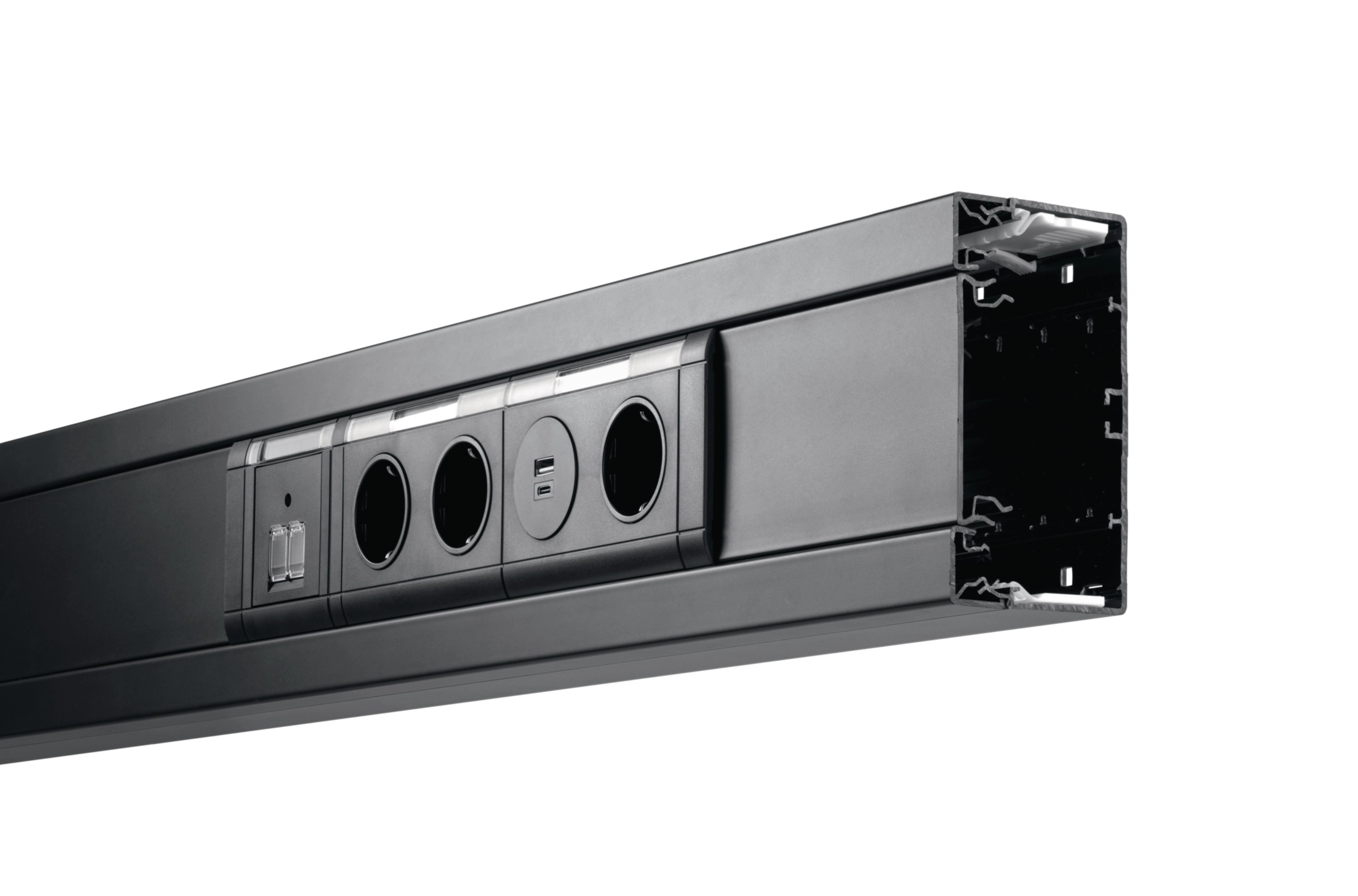

Brüstungskanal-Unterteil Profil Geräteeinbau BRN 68×130 mm aus PVC in grschwarz BRN6513019011
Das Brüstungskanal-Unterteil BRN 68x130mm aus PVC, konform mit DIN EN 50085-1, ermöglicht durch abnehmbare Seitenoberteile und Bodenlochung eine einfache Montage und flexible Leitungsverlegung. Es teilt sich in zwei Leitungsführungskammern und einen Geräteeinbaubereich.
EAN
4012740008068
Marke
Hager
VPE
8 m
Preisgruppe
T014
Preis
49,50 MDL
/ Stück
*
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Endstück 2 Produkte verfügbar -
Schallbarriere 2 Produkte verfügbar -
Schnittkaschierung 2 Produkte verfügbar -
Wandanschlussblende 2 Produkte verfügbar -
Abschlussstück für Wandanschlussblende 2 Produkte verfügbar -
Mehr sehen 14 Produkte verfügbar
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Produktbild BRN6513019011
Produktbild BRN6513019011
-
Produktdatenblatt
Hager Produktdatenblatt BRN6513019011
Brüstungskanal-Unterteil Profil Geräteeinbau BRN 68x130mm aus PVC in grschwarz
PDF208.40 KB -
Technische Broschüre
Die BR-Family. Jeder stark. Zusammen unschlagbar.
Die Brüstungskanalsysteme für alle Fälle. (20DE0020_01)
PDF9.31 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6.03 MB -
Bestellhilfe
BR-Family Brüstungskanäle und Geräteeinbau
Bestellhilfe (24DE0050)
PDF5.38 MB -
Produktinformation
21AT0003MC_Produktinformation_BRN65_2021_04_WEB
Produktinformation Brüstungskanal tehalit.BRN65
PDF2.81 MB
Neue Flexibilität:
Der BRN65 (20DE0020_05)
PDF112.62 KB
Produktinformation BR-Family tehalit-Geräteeinbau Datentechnik & Multimedia
Produktinformation de-DE 2022-09-01
MSI3.40 MB -
Tool
Cable Management Revit Plugin
DXF50.17 MB -
DXF Dateien
DXF_Datei brn651301
DXF Dateien International 2023-02-02
STP369.04 KB -
STEP Dateien
Step Model brn651301
STEP Dateien International 2023-02-02
PDF2.73 MB -
Produkt Zeichnung
ProductTechnicalDrawing_brn651301
Produkt Zeichnung International 2023-02-02
URL68.98 KB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Online-Systemkonfigurator für Brüstungskanalsysteme
Die Online-Hilfe unterstützt Sie bei der Zusammenstellung Ihres Brüstungskanalsystems.
PDF645.00 B -
Konformitätserklärung
EU-Konformitätserklärung für BRN65
Konformitätserklärung International 2020-01-29
54.01 KB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
M1043Trennwand für BR/N/A/S-Kanalsystem, Brüstungskanal mit C-Profil aus PVCPreis7,00 MDL/ Stück * -
2
BRHTBRHT Trennwand für Brüstungskanal mit C-Profil, halogenfrei, 50x2000mmPreis12,70 MDL/ Stück * -
3
BR65210W9016Wandanschlussblende zu BR/H/N/A/S 68x210mm OT 80mm aus Stahlblech vweißPreis40,40 MDL/ Stück * -
4
BR651304H9011Inneneck einstellbar zu BR/H/N/A/S 68x130mm Oberteil 80mm hfr graphitschwarzPreis42,00 MDL/ Stück * -
5
BR651303H9011Außeneck einstellbar zu BR/H/N/A/S 68x130mm Oberteil 80mm hfr graphitschwarzPreis41,00 MDL/ Stück *
Ausschreibungstext
Brüstungskanal-Unterteil Profil Geräteeinbau BRN 68x130mm aus PVC in grschwarz

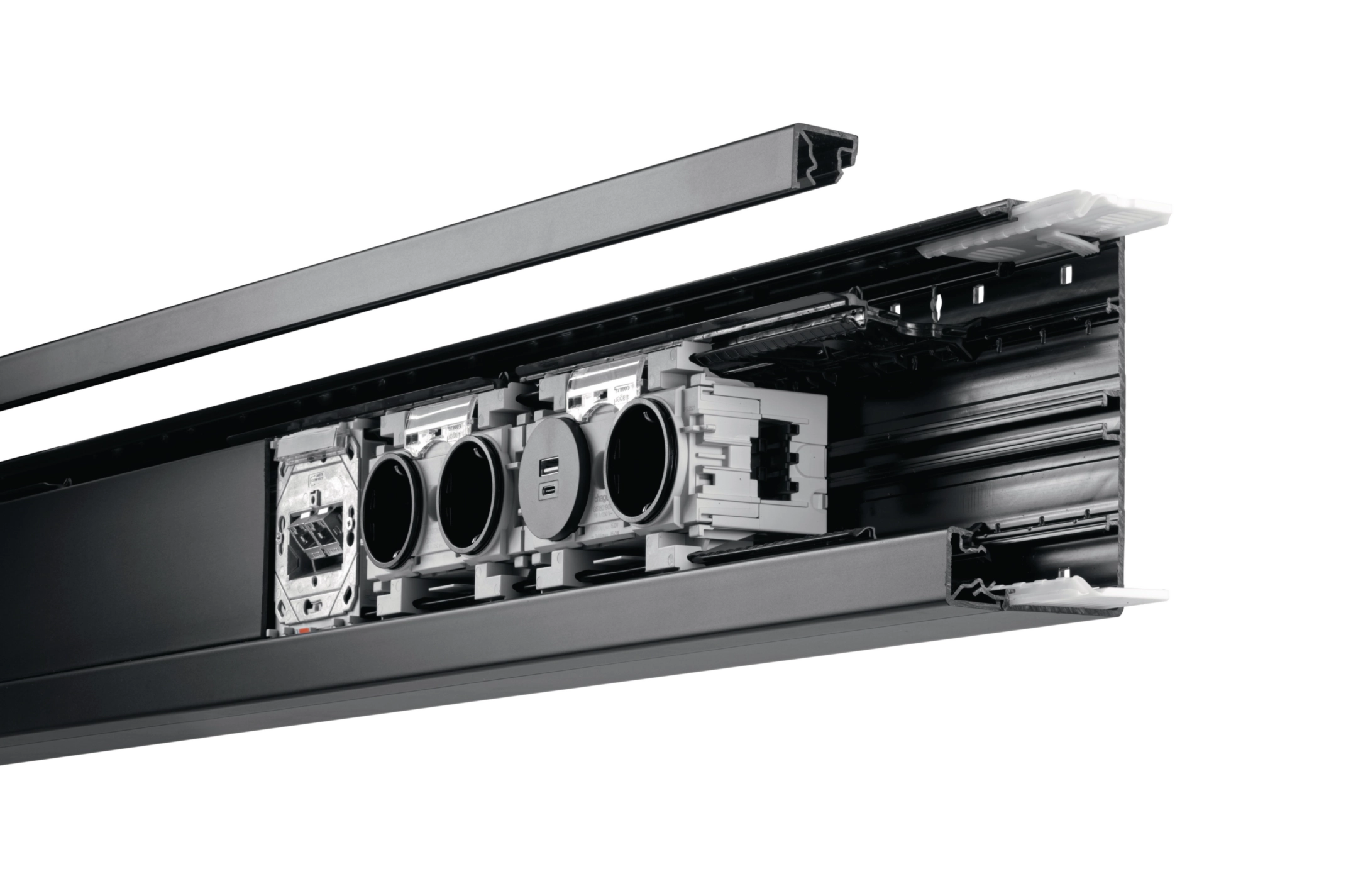

Kanalunterteil zum Elektro-Installationskanal-System Brüstungskanal aus Kunststoff nach DIN EN 50085-1 als Geräteeinbaukanal mit Oberteilbreite 80 mm, abnehmbare Seitenoberteile zur einfachen und schnellen Leitungsverlegung sowie Nachbelegung. Systemträger zur Teilung des Grundprofils in drei separate Bereiche: zwei getrennte Leitungsführungskammern sowie einen Geräteeinbaubereich.
Mit Bodenlochung (allseitiger Bohrtolleranzausgleich) zur direkten Wandmontage und zusätzlicher Rechtecklochung zur werkzeuglosen Befestigung des Kanals mittels Clip-Technik auf Konsolen. Mit frontrastendem, werkzeuglosem Geräteeinbau zur Befestigung von Geräten und Geräteeinbaudosen mit Schnellbefestigung. Zusätzliches C-Profil als Geräteeinbaumöglichkeit. Kupplungen zur einfachen und passgenauen Kanalmontage, Trennwände und Leitungsrückhalteklammern als Zubehör erhältlich.
Hinweis:
Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.

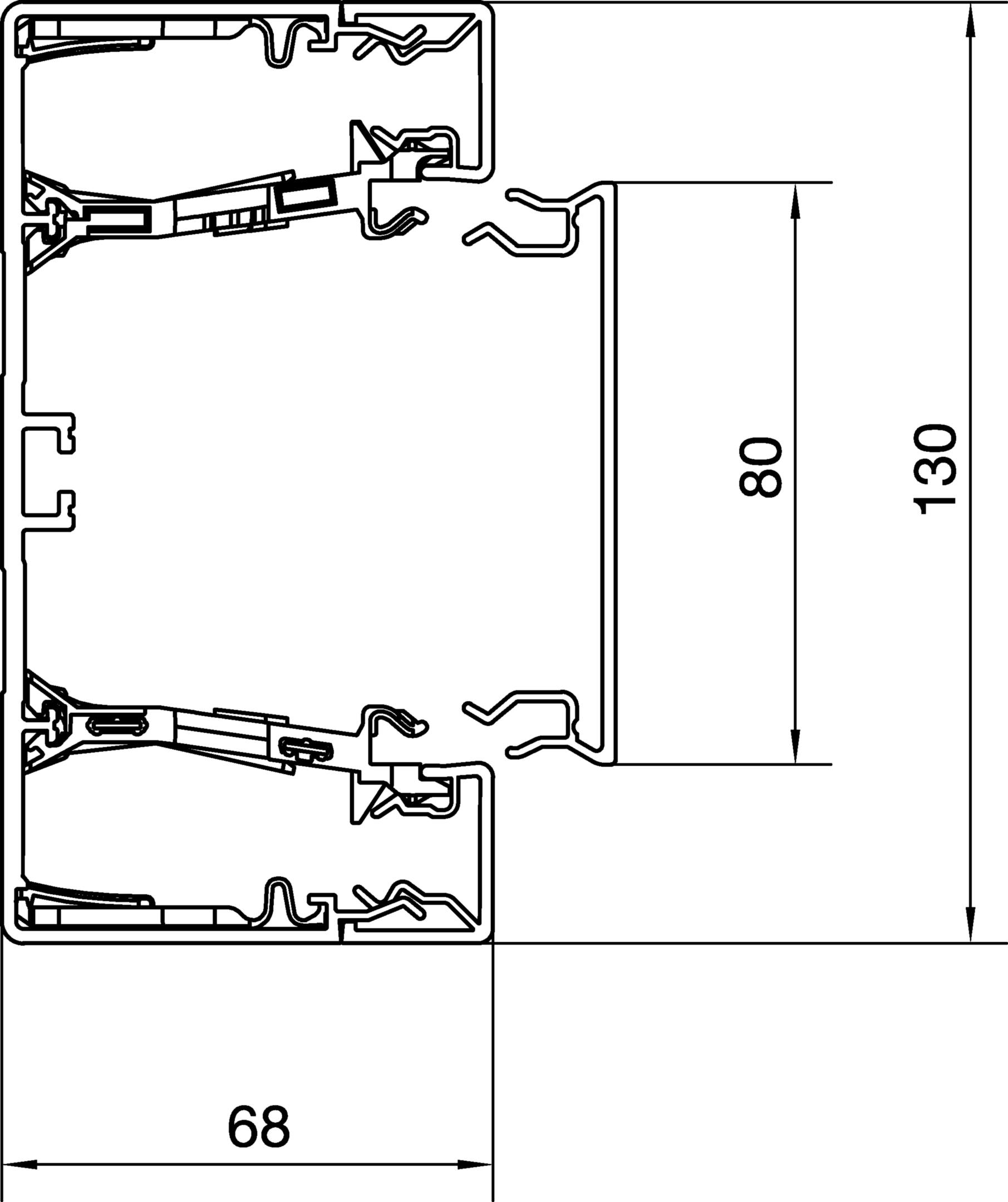

Höhe: 68 mm
Breite: 130 mm
Länge: 2000 mm
Anzahl der einsetzbaren Oberteile: 3
Oberteilbreite 1: 80 mm
Oberteilbreite 2: 25 mm
Oberteilbreite 3: 25 mm
Lichter innerer Querschnitt: 6900 - 6900 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Geräten): 13
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 29
Format Geräteeinbaumöglichkeit: Standard 60 mm, CEE, Ecoline, Inline, EIB, Automateneinbau
Bodenlochung: Ja
Werkstoff: Polyvinylchlorid (PVC)
Oberfläche: Unbehandelt
Halogenfrei: Nein
Farbe: Graphitschwarz
RAL Nummer: 9011
Stoßfestigkeit IK: IK07
IP-Klasse (Ingress Protection): IP30
Kanalverbindung: Vormontierte Kupplungen
Kabelhalteklammer im Lieferumfang enthalten: Nein
Anzahl Kabelklammer pro Meter: 0
Fabrikat : Hager oder gleichwertig
Artikel : BRN6513019011
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
