Brüstungskanal-Unterteil PVC frontrastend zu BR 68x170mm, OT 80mm, verkehrsweiß BR6517019016
Das Kanalunterteil für Brüstungskanäle nach DIN EN 50085-1 ermöglicht den Einbau handelsüblicher Geräte. Verfügbar in Breiten von 80 oder 120 mm. Features sind Bodenlochung für direkte Wandmontage und Rechtecklochung für Clip-Technik. Die Breite von 80 mm unterstützt frontrastenden, werkzeuglosen Geräteeinbau. Zusätzliches C-Profil bei 120 mm Breite vorhanden. Kupplungen, Trennwände und Leitungsrückhalteklammern als Zubehör verfügbar. Schall- und Brandschutz beachten.
EAN
4012740013888
Marke
Hager
VPE
8 m
Preisgruppe
T034
Preis
41,60 MDL
/ Stück
*
Vervollständigen Sie Ihr System
Optionales Zubehör
-
T-Stück 2 Produkte verfügbar -
Schallbarriere 2 Produkte verfügbar -
Inneneck 3 Produkte verfügbar -
Schnittkaschierung 2 Produkte verfügbar -
Oberteil für Außeneck 2 Produkte verfügbar
-
Mehr sehen 34 Produkte verfügbar
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Produktbild BR6517019016
Produktbild BR6517019016
-
Produktdatenblatt
Hager Produktdatenblatt BR6517019016
Brüstungskanal-Unterteil PVC frontrastend zu BR 68x170mm OT 80mm in verkehrsweiß
PDF94.92 KB -
Technische Broschüre
Die BR-Family. Jeder stark. Zusammen unschlagbar.
Die Brüstungskanalsysteme für alle Fälle. (20DE0020_01)
PDF9.31 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6.03 MB -
Bestellhilfe
BR-Family Brüstungskanäle und Geräteeinbau
Bestellhilfe (24DE0050)
PDF5.38 MB -
Produktinformation
Produktinformation BR-Family tehalit-Geräteeinbau Datentechnik & Multimedia
Produktinformation de-DE 2022-09-01
MSI3.40 MB -
Tool
Cable Management Revit Plugin
DXF50.17 MB -
DXF Dateien
DXF_Datei_br651701
DXF Dateien International 2023-02-02
STP368.11 KB -
STEP Dateien
Step Model br651701
STEP Dateien International 2023-02-02
PDF1.10 MB -

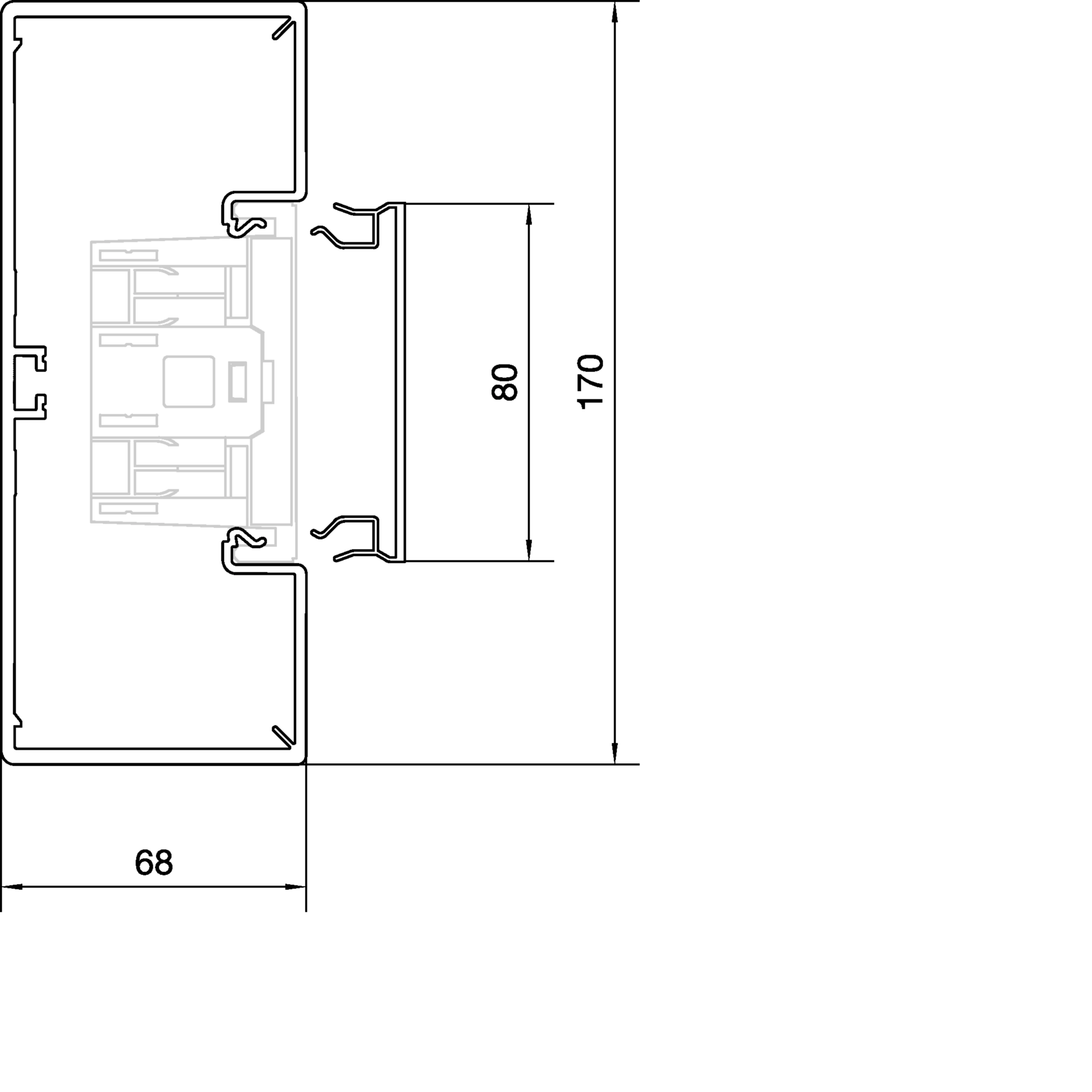

Produkt Zeichnung
ProductTechnicalDrawing_br651701
Produkt Zeichnung International 2023-02-02
URL68.51 KB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Online-Systemkonfigurator für Brüstungskanalsysteme
Die Online-Hilfe unterstützt Sie bei der Zusammenstellung Ihres Brüstungskanalsystems.
PDF645.00 B -
Konformitätserklärung
CE-Konformitätserklärung für BR08xx, BR10xx, BR21xx, BR65xx, BRHTxx, BRKLxx, BRTBxx, MH12xx - Zubehör (Stand: 03.2017)
Konformitätserklärung International 2017-04-19
PDF105.82 KBKonformitätserklärung International 2023-08-25
80.78 KB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
BRS0802VERZBrüstungskanal-Oberteil zu BRS Breite 80 mm aus Stahlblech verzinktPreis16,30 MDL/ Stück * -
2
BR652106D9011Endstück schnittkasch. zu BR/H/N/A 68x210mm OT 2x80mm hfr in graphitschwarzPreis33,20 MDL/ Stück * -
3
BR6517069011Endstück schnittkasch. zu BR/H/N/A 68x170mm Oberteil 80mm hfr in graphitschwarzPreis17,90 MDL/ Stück * -
4
BR6513069011Endstück schnittkasch. zu BR/H/N/A 68x130mm Oberteil 80mm hfr in graphitschwarzPreis17,30 MDL/ Stück * -
5
BR6510069011Endstück schnittkasch. zu BR/H/N/A 68x100mm Oberteil 80mm hfr in graphitschwarzPreis17,00 MDL/ Stück *
Ausschreibungstext
Brüstungskanal-Unterteil PVC frontrastend zu BR 68x170mm OT 80mm in verkehrsweiß
Kanalunterteil zum Elektro-Installationskanal-System Brüstungskanal aus Kunststoff nach DIN EN 50085-1 als Geräteeinbaukanal mit Oberteilbreite 80 oder 120 mm zum Einbau handelsüblicher Geräte ohne oder mit Zusatzblenden. Mit Bodenlochung (allseitiger Bohrtolleranzausgleich) zur direkten Wandmontage und zusätzlicher Rechtecklochung zur werkzeuglosen Befestigung des Kanals mittels Clip-Technik auf Konsolen. Bei Oberteilbreite 80 mm mit frontrastendem, werkzeuglosem Geräteeinbau zur Befestigung von Geräten und Geräteeinbaudosen mit Schnellbefestigung - zusätzliches C-Profil als Geräteeinbaumöglichkeit wie bei allen Kanälen mit Oberteilbreite 120 mm. Kupplungen zur einfachen und passgenauen Kanalmontage, Trennwände und Leitungsrückhalteklammern als Zubehör erhältlich.
Hinweis:
Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.
Höhe: 68 mm
Breite: 170 mm
Länge: 2000 mm
Anzahl der einsetzbaren Oberteile: 1
Oberteilbreite 1: 80 mm
Oberteilbreite 2: 0,00 mm
Oberteilbreite 3: 0,00 mm
Lichter innerer Querschnitt: 10050 - 10050 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Geräten): 28
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 42
Format Geräteeinbaumöglichkeit: Standard 60 mm, CEE, Ecoline, Inline, EIB, Automateneinbau
Bodenlochung: Ja
Werkstoff: Polyvinylchlorid (PVC)
Oberfläche: Unbehandelt
Halogenfrei: Nein
Farbe: Verkehrsweiß
RAL Nummer: 9016
Stoßfestigkeit IK: IK08
IP-Klasse (Ingress Protection): IP40
Kanalverbindung: Vormontierte Kupplungen
Kabelhalteklammer im Lieferumfang enthalten: Nein
Anzahl Kabelklammer pro Meter: 0
Fabrikat : Hager oder gleichwertig
Artikel : BR6517019016
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
