Fehlerstrom-Leitungsschutzschalter, FI/LS-Schalter, 1P+N 10kA B-16A 30mA Typ A ADA516D
Der Fehlerstrom-Leitungsschutzschalter FI/LS 1P+N 10kA B-16A 30mA Typ A kombiniert Leitungsschutz und Fehlerstromschutz in einem Gerät. Bietet Schutz gegen Überlast, Kurzschluss sowie Fehlerströme. Ideal für Wohn- und Geschäftsgebäude, bietet er eine schnelle Abschaltung bei Fehlerstromerkennung und unterstützt eine sichere Elektroinstallation nach VDE.
EAN
3250611067764
Marke
Hager
VPE
1 Stück
Preisgruppe
H271
Preis
148,50 MDL
/ Stück
*
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Schutzkappe/-streifen für Phasenschiene 3 Produkte verfügbar -
Modulare Phasenschiene 7 Produkte verfügbar -
Verbindungskabel für Verteilerfelder 6 Produkte verfügbar -
Hilfsschalterblock 3 Produkte verfügbar -
Verriegelungsfunktionen 3 Produkte verfügbar -
Mehr sehen 9 Produkte verfügbar
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Produktbild ADA516D
Produktbild ADA516D
-

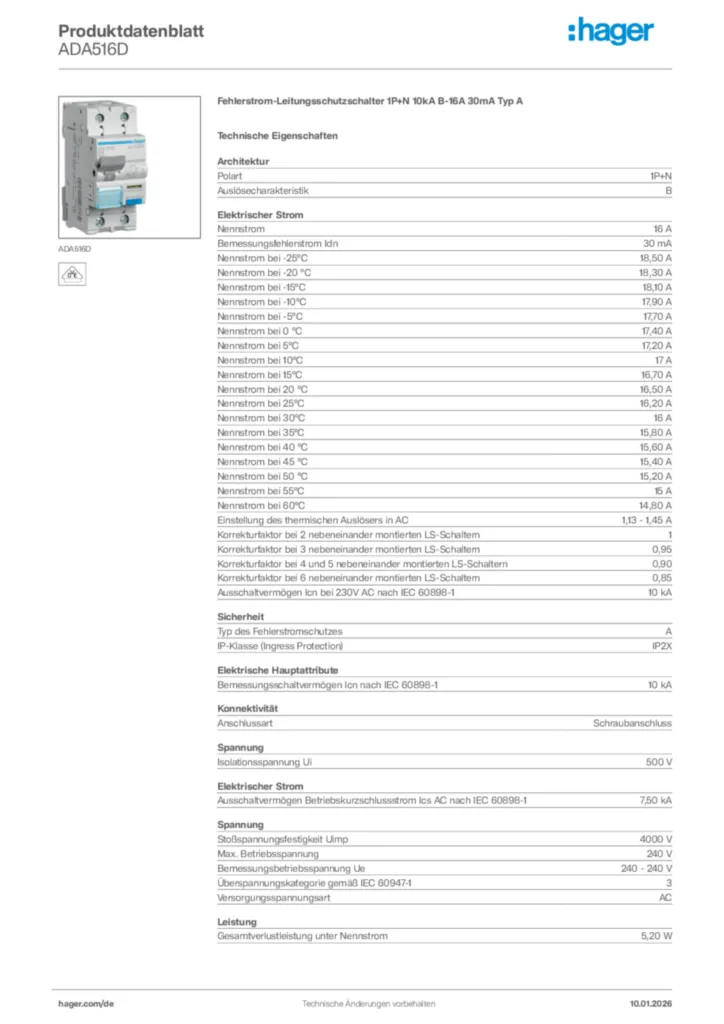

Produktdatenblatt
Hager Produktdatenblatt ADA516D
Fehlerstrom-Leitungsschutzschalter 1P+N 10kA B-16A 30mA Typ A
PDF159.13 KB -
Montageanleitung
Montageanleitung en-GB, fr-FR, de-DE, it-IT 2022-03-24
PDF1.45 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
URL847.80 KB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Zählerplatz-Konfigurator ZPlan
Planen Sie Ihre Verteilungen einfach und normgerecht mit ZPlan.
PDF6.34 KB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-04-05
911.17 KB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
ADA506DFehlerstrom-Leitungsschutzschalter 1P+N 10kA B-6A 30mA Typ APreis157,40 MDL/ Stück * -
2
ADA556DFehlerstrom-Leitungsschutzschalter 1P+N 10kA C-6A 30mA Typ APreis157,40 MDL/ Stück * -
3
ADS906DFehlerstrom-Leitungsschutzschalter, FI/LS-Schalter, 1P+N 6kA B-6A 30mA Typ APreis134,70 MDL/ Stück * -
4
ADS956DFehlerstrom-Leitungsschutzschalter 1P+N 6kA C-6A 30mA Typ A QuickConnectPreis134,70 MDL/ Stück * -
5
ADX406DFehlerstrom-Leitungsschutzschalter 4P 10kA B-6A 30mA Typ APreis278,00 MDL/ Stück *
Ausschreibungstext
Fehlerstrom-Leitungsschutzschalter 1P+N 10kA B-16A 30mA Typ A
Fehlerstrom-Leitungsschutzschalter nach DIN EN61009-1 (VDE 0664-20) und DIN EN 61009-2-1 (VDE 0664-21) mit Bi-Connect-Klemmen unten, blaue Test-Taste sowie Fehlerstromanzeige. Einfache Entnahme aus dem Phasenschienenverbund. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät.
Polart: 1P+N
Auslösecharakteristik: B
Nennstrom: 16 A
Bemessungsfehlerstrom Idn: 30 mA
Typ des Fehlerstromschutzes: A
Bemessungsschaltvermögen Icn nach IEC 60898-1: 10 kA
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit Uimp: 4000 V
Gesamtverlustleistung unter Nennstrom: 5,20 W
Frequenz: 50 - 50 Hz
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter: 1 - 16 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter: 1 - 25 mm²
Fabrikat : Hager oder gleichwertig
Artikel : ADA516D
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
