Fehlerstrom-Leitungsschutzschalter, FI/LS-Schalter 4P 6kA B-16A 30mA Typ A QC/QB ADM416QC
Der Fehlerstrom-Leitungsschutzschalter, Typ RCBO 4P Typ A, bietet einen Nennfehlerstrom von 30mA und einen Nennstrom von 16A. Konform mit EN/IEC 61009, besitzt das Gerät eine Abschaltkapazität von 6kA und eignet sich für Vierleitersysteme. Dieser FI/LS-Schalter kombiniert Personenschutz mit Leitungsschutz in einem Gerät, optimiert für schnelle Fehlererkennung und Reaktion.
EAN
3250611027942
Marke
Hager
VPE
1 Stück
Preisgruppe
H241
Preis
228,20 MDL
/ Stück
*
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Modulare Phasenschiene 5 Produkte verfügbar -
Verriegelungsfunktionen 2 Produkte verfügbar -
Unterspannungsauslöser 3 Produkte verfügbar -
Arbeitsstromauslöser 3 Produkte verfügbar -
Hilfsschalterblock 3 Produkte verfügbar -
Mehr sehen 7 Produkte verfügbar
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Produktbild ADM416QC
Produktbild ADM416QC
-

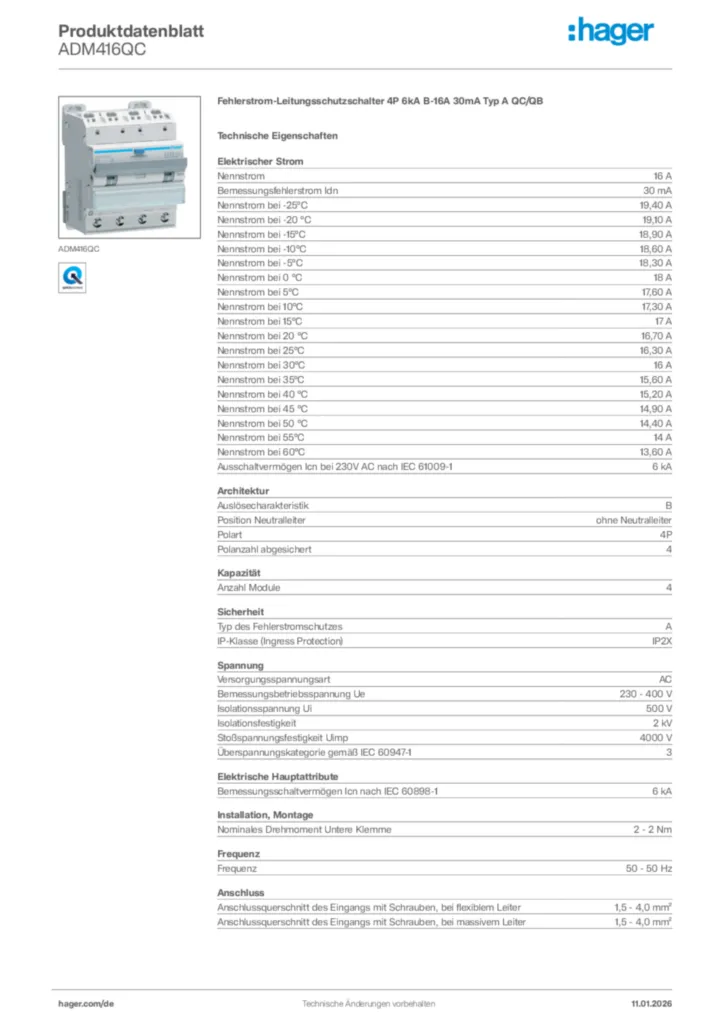

Produktdatenblatt
Hager Produktdatenblatt ADM416QC
Fehlerstrom-Leitungsschutzschalter 4P 6kA B-16A 30mA Typ A QC/QB
PDF118.15 KB -
Montageanleitung
Montageanleitung en-GB, fr-FR, de-DE, it-IT 2022-02-11
PDF1.72 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
URL847.80 KB -
Tools
Hager Ready App - Ihr digitaler Assistent
Erstellen Sie mit Hager Ready schnell und einfach Raumbücher und planen Sie die normgerechte Konfiguration von Klein- und Feldverteilern bis zu Stromlaufplänen, Beschriftung und Stücklisten. Mobil vor Ort oder per Tablet.
URL
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
PDF -
Konformitätserklärung
Declaration
Konformitätserklärung International 2018-12-20
125.49 KB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
ADA506DFehlerstrom-Leitungsschutzschalter 1P+N 10kA B-6A 30mA Typ APreis157,40 MDL/ Stück * -
2
ADA556DFehlerstrom-Leitungsschutzschalter 1P+N 10kA C-6A 30mA Typ APreis157,40 MDL/ Stück * -
3
ADS906DFehlerstrom-Leitungsschutzschalter, FI/LS-Schalter, 1P+N 6kA B-6A 30mA Typ APreis134,70 MDL/ Stück * -
4
ADS956DFehlerstrom-Leitungsschutzschalter 1P+N 6kA C-6A 30mA Typ A QuickConnectPreis134,70 MDL/ Stück * -
5
ADX406DFehlerstrom-Leitungsschutzschalter 4P 10kA B-6A 30mA Typ APreis278,00 MDL/ Stück *
Ausschreibungstext
Fehlerstrom-Leitungsschutzschalter 4P 6kA B-16A 30mA Typ A QC/QB
Fehlerstrom-Leitungsschutzschalter nach DIN EN 61009-1 (VDE 0664-20) mit Überlastschutz des Neutralleiters durch 4-poligen Leitungsschutzschalter für 400 V Drehstromkreise und einer Fehlerstromschutzschaltung im Kompaktgehäuse. QuickConnect Federsteckklemme nach DIN EN 60898-1 (VDE 0641-11), am Abgang und am Zugang, blaue Test-Taste und Fehlerstromanzeige. Einfache Einzelentnahme aus dem Phasenschienenverbund durch Hutschienenschieber oben und unten. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät.
Nennstrom: 16 A
Bemessungsfehlerstrom Idn: 30 mA
Auslösecharakteristik: B
Gesamtverlustleistung unter Nennstrom: 10,90 W
Typ des Fehlerstromschutzes: A
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit Uimp: 4000 V
Bemessungsschaltvermögen Icn nach IEC 60898-1: 6 kA
Frequenz: 50 - 50 Hz
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter: 1,5 - 4,0 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter: 1,5 - 4,0 mm²
Fabrikat : Hager oder gleichwertig
Artikel : ADM416QC
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
