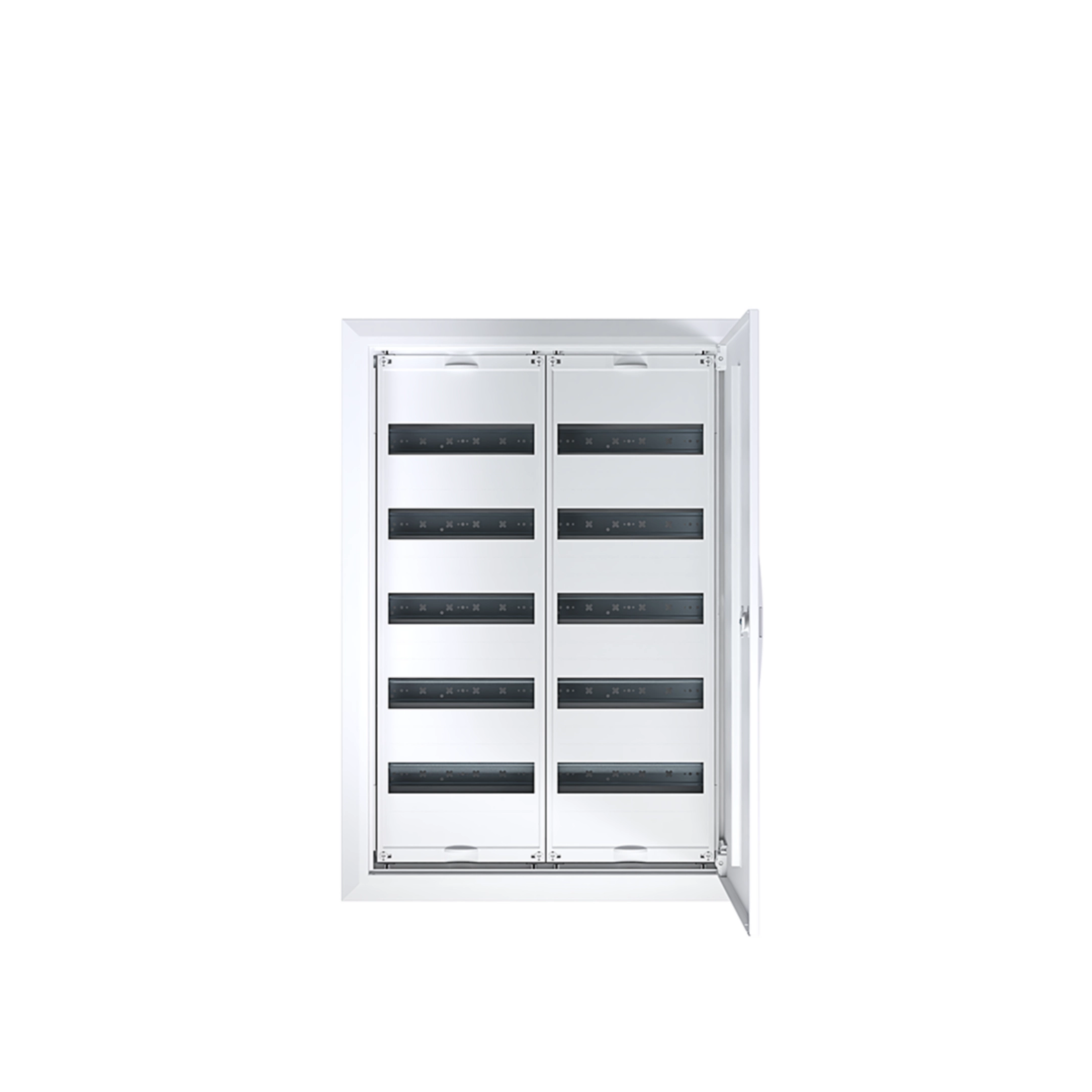

Feldverteiler UP 120PLE mit univers, IP30, SKII, Nischenmaße 807x565x115mm FWU52A
EAN
3250612739875
Marke
Hager
VPE
1 Stück
Preisgruppe
H142
Passende Tools
Preis
900,20 MDL
/ Stück
*
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Schließsystem 18 Produkte verfügbar -
Abdeckstreifen/-leiste 2 Produkte verfügbar -
Gängiges Zubehör 2 Produkte verfügbar -
Zubehör 5 Produkte verfügbar -
Montageplatte für Verteilergehäuse 6 Produkte verfügbar -
Mehr sehen 52 Produkte verfügbar
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Produktbild FWU52A
Produktbild FWU52A
-
Produktdatenblatt
Hager Produktdatenblatt FWU52A
Feldverteiler UP 120PLE mit univers, IP30, SKII, Nischenmaße 807x565x115mm
PDF112.59 KB -
Montageanleitung
Montageanleitung für FWUxx, FD00xx, FZ279, M7240, UM00M0, VZ405N, ZZ44SF - Feldverteiler, Zubehör (multi-language, Stand: 12.2021) 6LE005468D
Montageanleitung International 2021-12-08
PDF11.44 MB -
Bestellhilfe
Feldverteiler Unterputz
Bestellhilfe Mai 2022 (22DE0099)
RFA10.50 MB -
BIM Revit Objekte
Serie: FW. Verteiler IP30 mit Ausschnitt, Tür geschlossen_system
BIM Revit Objekte de-DE 2020-01-01
RFA1.34 MB
Serie: FW. Verteiler IP30 mit Ausschnitt, Tür geschlossen_system_nicht gehostet
BIM Revit Objekte de-DE 2020-01-01
PDF1.32 MB -
Handbuch
Handbuch univers FW (DE, 2023-03)
Handbuch de-DE 2023-03-28
PDF6.50 MB
Handbuch univers FW (EN, 2023-03)
Handbuch en-GB 2023-04-11
URL5.83 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
PDF -
Konformitätserklärung
Declaration
Konformitätserklärung International 2023-05-12
PDF332.34 KB
Declaration
Konformitätserklärung International 2022-08-29
PDF143.25 KB
Declaration
Konformitätserklärung International 2022-03-09
PDF1.44 MBDeclaration
Konformitätserklärung International 2021-01-08
289.50 KB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
FZ106NTür, univers, rechts, transparent, für Schrank H:800xB:550mmPreis318,70 MDL/ Stück * -
2
FZ104NTür, univers, rechts, transparent, für Schrank H:650xB:550mmPreis269,90 MDL/ Stück * -
3
FZ102NTür, univers, rechts, transparent, für Schrank H:1100xB:550mmPreis361,40 MDL/ Stück * -
4
FZ791NLackstift, 9ml, Farbe RAL 9010Preis16,80 MDL/ Stück * -
5
FZ453NSchließung, univers, Schließ-Nr.455, mit 2 Schlüsseln, für Schrank IP44/54Preis24,80 MDL/ Stück *
Ausschreibungstext
Feldverteiler UP 120PLE mit univers, IP30, SKII, Nischenmaße 807x565x115mm
Feldverteiler UP/HW zertifiziert nach DIN EN 61 439-1/-3 zum Einbau von Geräten bis 125 A, Luft- und Kriechstrecken nach DIN EN 60664-1, Schutzart IP30. Bestehend aus Schrank, Blendrahmen und Stahlblechtür, pulverbeschichtet in RAL 9010 (reinweiß). Komplettverteiler mit Einbausatz bestückt mit profilierten Tragschienen, 7,5mm hohen Hutschienen in 125 mm Mittenabstand und passenden Berührungsschutzabdeckungen (SKII) aus Kunststoff, ohne QuickConnect-Klemmblöcke. Leitungseinführungen oben/unten durch herausnehmbare Kunststoffflanschplatten mit Vorprägungen und integrierte Kabelzugentlastung. Seitlich und hinten ausschlagbare Leistungseinführungen. Tür mit innenliegenden justierbaren Scharnieren und einem Öffnungswinkel von 110°. Türen rechts und links anschlagbar, werkzeuglos wechselbarer Türanschlag. Türverschluss serienmäßig mit Vorreiber und Klappgriff plombierbar. Ab Schrankbreite 800 mm (3-feldig) zweitüriger Aufbau. Rechte Türen maximal 2 Felder breit. Bei Doppeltür mit Stangenverschluss. Blendrahmen Tiefe bzw. Überstand 13 mm. Hinweise: Austauschbare Schließsysteme möglich.
Montage auf: Unterputz
Hohlwand
Anzahl der Schienen: 10
Anzahl Reihen: 5
Anzahl Felder: 2
Anzahl Module: 120
Höhe: 853 mm
Breite: 603 mm
Tiefe: 125 mm
Anzahl Schranktüren: 1
Ausführung des Handgriffes: Klinke
Werkstoff: Stahl
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK09
IP-Klasse (Ingress Protection): IP30
Halogenfrei: Nein
Schließungstyp: Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : FWU52A
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
