Feldverteiler UP 144PLE, mit Abd. (150mm), IP30, SKII, Nischemaße 957x815x115mm FWU63N
Feldverteiler Unterputz 144 Platzeinheiten, IP Standard 30, Schutzklasse II, Abmessungen Nische 957x815x115mm. Zertifizierung nach DIN EN 61 439-1/-3, für Geräte bis 125 Ampere. Ausstattung: pulverbeschichteter Schrank und Tür in RAL 9010, Tragschienen für Reihenklemmen, Berührungsschutzabdeckungen, Leitungseinführungen mit Kabelzugentlastung, Tür mit verstellbaren Scharnieren, Öffnungswinkel 110°, plombierbarer Verschluss.
EAN
3250610660553
Marke
Hager
VPE
1 Stück
Preisgruppe
H142
Passende Tools
Preis
1.469,50 MDL
/ Stück
*
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Schließsystem 18 Produkte verfügbar -
Multimediafeld 6 Produkte verfügbar -
Zubehör/Ersatzteile für Klemmen 3 Produkte verfügbar -
Gängiges Zubehör 3 Produkte verfügbar -
Abdeckstreifen/-leiste 3 Produkte verfügbar -
Mehr sehen 80 Produkte verfügbar
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Produktbild FWU63N
Produktbild FWU63N
-
Produktdatenblatt
Hager Produktdatenblatt FWU63N
Feldverteiler UP 144PLE, mit Abd. (150mm), IP30, SKII, Nische 957x815x115mm
PDF111.75 KB -
Montageanleitung
Montageanleitung für FWUxx, FD00xx, FZ279, M7240, UM00M0, VZ405N, ZZ44SF - Feldverteiler, Zubehör (multi-language, Stand: 12.2021) 6LE005468D
Montageanleitung International 2021-12-08
PDF11.44 MB -
Bestellhilfe
Feldverteiler Unterputz
Bestellhilfe Mai 2022 (22DE0099)
RFA10.50 MB -
BIM Revit Objekte
Serie: FW. Verteiler IP30 mit Ausschnitt, mit Tür und mit DIN-Schienensystem. Deutsch - Hosted-Familie - REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1.42 MB
Serie: FW. Verteiler IP30 mit Ausschnitt, mit Tür und mit DIN-Schienensystem. Deutsch - Non hosted-Familie - REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
PDF1.40 MB -
Handbuch
Handbuch univers FW (DE, 2023-03)
Handbuch de-DE 2023-03-28
PDF6.50 MB
Handbuch univers FW (EN, 2023-03)
Handbuch en-GB 2023-04-11
URL5.83 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
PDF -
Konformitätserklärung
Declaration
Konformitätserklärung International 2023-05-12
PDF332.34 KB
Declaration
Konformitätserklärung International 2022-08-29
PDF143.25 KB
Declaration
Konformitätserklärung International 2022-03-09
PDF1.44 MBDeclaration
Konformitätserklärung International 2021-01-08
289.50 KB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
FZ106NTür, univers, rechts, transparent, für Schrank H:800xB:550mmPreis318,70 MDL/ Stück * -
2
FZ104NTür, univers, rechts, transparent, für Schrank H:650xB:550mmPreis269,90 MDL/ Stück * -
3
FZ102NTür, univers, rechts, transparent, für Schrank H:1100xB:550mmPreis361,40 MDL/ Stück * -
4
FZ791NLackstift, 9ml, Farbe RAL 9010Preis16,80 MDL/ Stück * -
5
FZ453NSchließung, univers, Schließ-Nr.455, mit 2 Schlüsseln, für Schrank IP44/54Preis24,80 MDL/ Stück *
Ausschreibungstext
Feldverteiler UP 144PLE, mit Abd. (150mm), IP30, SKII, Nische 957x815x115mm

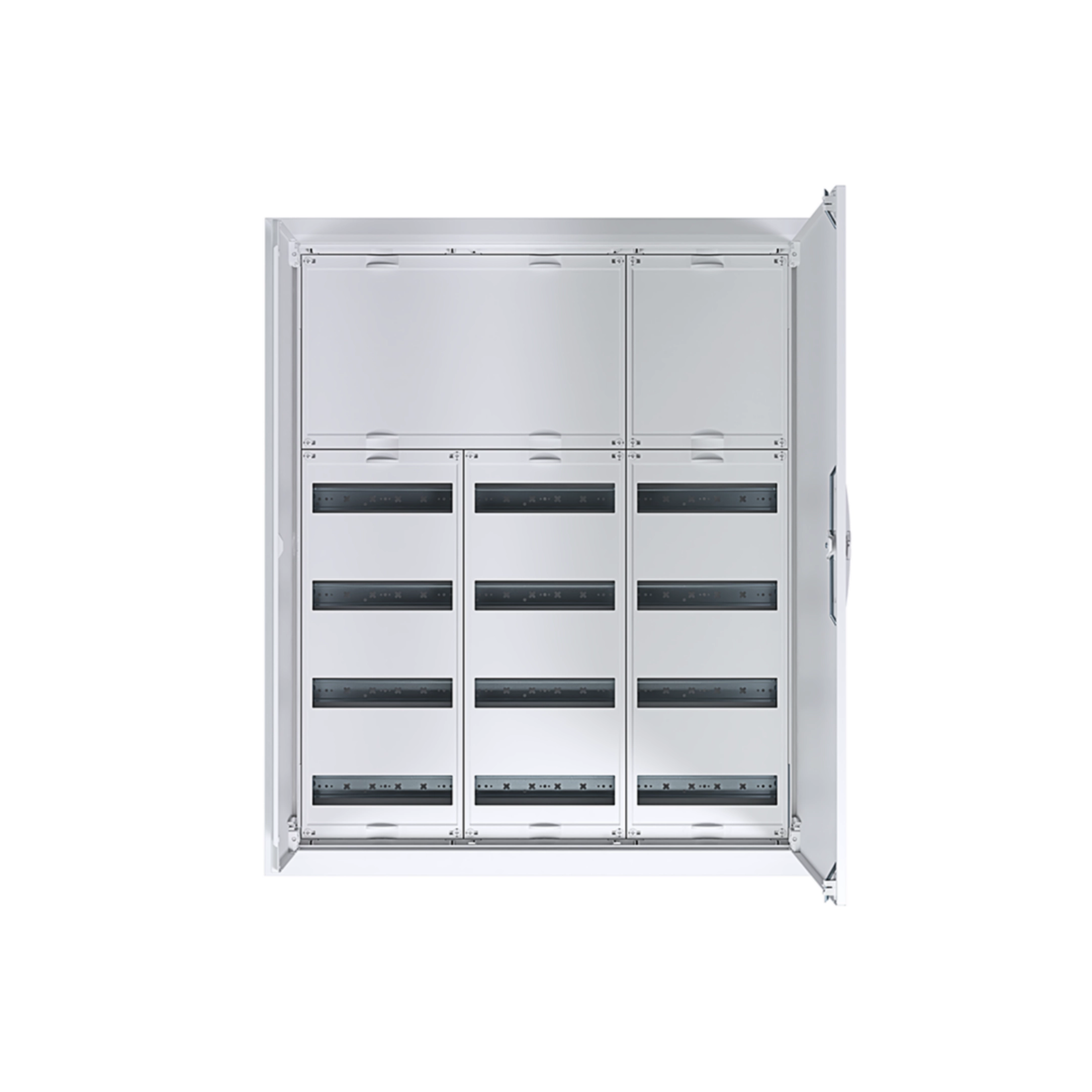

Feldverteiler UP/HW zertifiziert nach DIN EN 61 439-1/-3 zum Einbau von Geräten bis 125 A, Luft- und Kriechstrecken nach DIN EN 60664-1, Schutzart IP30. Bestehend aus Schrank, Blendrahmen und Stahlblechtür, pulverbeschichtet in RAL 9010 (reinweiß). Komplettverteiler mit Einbausatz bestückt mit profilierten Tragschienen, oberste zwei Reihen mit 15mm hohen Hutschienen für Reihenklemmen in 150 mm Abstand und geschlossener Abdeckung, untere Reihen für 7,5mm hohen Hutschienen mit 150 mm Mittenabstand und passenden Berührungsschutzabdeckungen. Leitungseinführungen oben/unten durch herausnehmbare Kunststoffflanschplatten mit Vorprägungen und integrierte Kabelzugentlastung. Seitlich und hinten ausschlagbare Leistungseinführungen. Tür mit innenliegenden justierbaren Scharnieren und einem Öffnungswinkel von 110°. Türen rechts und links anschlagbar, werkzeuglos wechselbarer Türanschlag. Türverschluss serienmäßig mit Vorreiber und Klappgriff plombierbar. Ab Schrankbreite 800mm (3-feldig) zwei türiger Aufbau. Rechte Türen maximal 2 Felder breit. Bei Doppeltür mit Stangenverschluss. Blendrahmen Tiefe bzw. Überstand 13 mm. Hinweise: Austauschbare Schließsysteme möglich.
Montage auf: Unterputz
Hohlwand
Anzahl der Schienen: 18
Anzahl Reihen: 6
Anzahl Felder: 3
Anzahl Module: 216
Höhe: 1003 mm
Breite: 853 mm
Tiefe: 125 mm
Anzahl Schranktüren: 2
Ausführung des Handgriffes: Klinke
Werkstoff: Stahl
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK09
IP-Klasse (Ingress Protection): IP30
Halogenfrei: Nein
Schließungstyp: Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : FWU63N
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
