Festplatzverteilerschrank, KVS, Größe 2, ortsfest, bis 80A, mit Zählerplatz ZAF102BF8
EAN
3250611069881
Marke
Hager
VPE
1 Stück
Preisgruppe
H081
Passende Tools
Preis
6.594,00 MDL
/ Stück
*
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Zubehör 5 Produkte verfügbar -

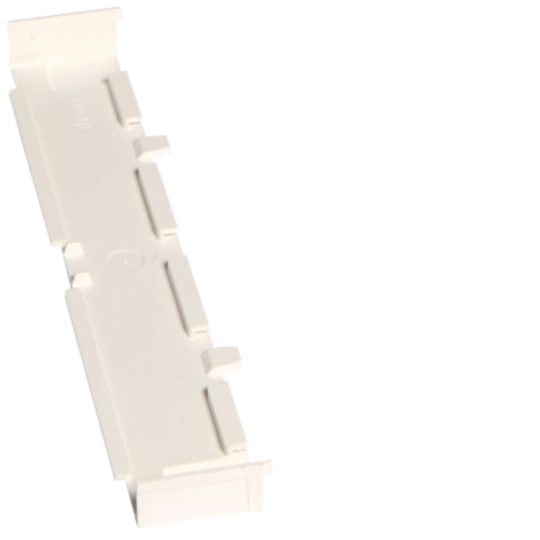

Abschottung 2 Produkte verfügbar -

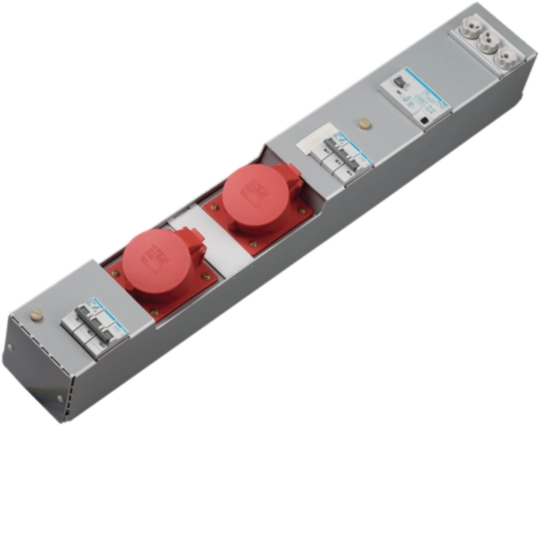

CEE-Steckdosen-Kombination 125 A 6 Produkte verfügbar -

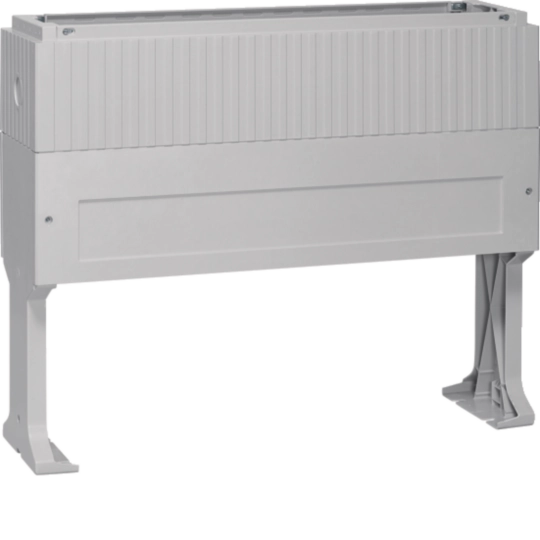

Sockelleisten 5 Produkte verfügbar -

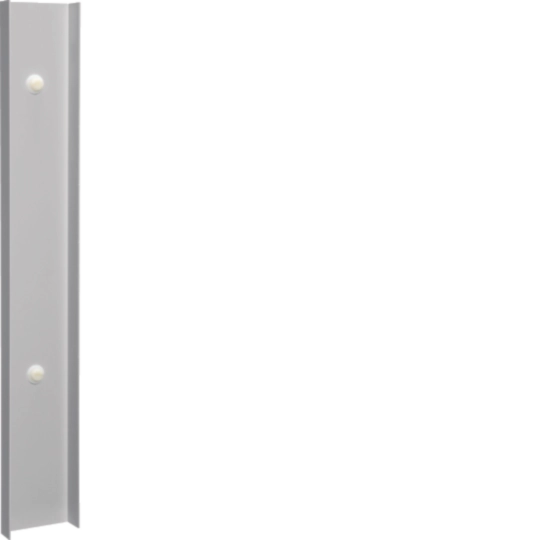

Zubehör/Ersatzteile für Sammelschienen 3 Produkte verfügbar -
Mehr sehen 23 Produkte verfügbar
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Produktbild ZAF102BF8
Produktbild ZAF102BF8
-
Produktdatenblatt
Hager Produktdatenblatt ZAF102BF8
Festplatzverteilerschrank, KVS, Größe 2, ortsfest, bis 80A, mit Zählerplatz
PDF161.71 KB -
Bedienungsanleitung
Montageanleitung Schließvorrichtung für 2 Profilhalbzylinder
Bedienungsanleitung de-DE 2016-04-25
PDF192.95 KB
Montageanleitung für ZAF100A, ZAY69846 - Festplatzverteilerschrank, KVS, mit Sammelschienensystem, Zubehör (DE, Stand: 11.2015)
Bedienungsanleitung de-DE 2015-11-06
PDF775.25 KB
Montageanleitung für ZAFxx, ZAKxx, ZALxx, ZAN1xx, ZASxx - Verteilerschränke, Verteilersäulen (DE, Stand: 11.2015)
Bedienungsanleitung de-DE 2020-01-01
PDF9.15 KB
Montageanleitung für ZAY95075 - Sockelfüller, Zubehör
Bedienungsanleitung de-DE 2022-02-01
PDF150.99 KB -
Montageanleitung
Montageanleitung für Türgriff KVS/ZAS
Montageanleitung International 2020-01-01
URL628.68 KB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
ZAY50994Profilhalbzylinder, Zubehör, mit 2 SchlüsselnPreis28,30 MDL/ Stück * -
2
ZAY78842Doppelschließung, Zubehör, komplett, ohne ProfilhalbzylinderPreis66,70 MDL/ Stück * -
3
FZ818Plantasche, Schaltplantasche Kunststoff, DIN A4, selbstklebendPreis35,00 MDL/ Stück * -
4
ZZ35SAbdeckstreifen, sperrbar, Breite 12 PLE, für NAR-Haube mit 216mm GeräteschlitzPreis10,80 MDL/ Stück * -
5
S35VAbdeckstreifen, univers Z, 1000 mm, ohne MarkierungPreis34,40 MDL/ Stück *
Ausschreibungstext
Festplatzverteilerschrank, KVS, Größe 2, ortsfest, bis 80A, mit Zählerplatz
Ortsfester Stromverteilerschrank für Fest- und Markplätze, Schutzart IP 44, aus glasfaserverstärktes Polyester FS 833.5 nach DIN EN 14598 mit Recyclat. Die DIN VDE 0100 Teil 722 regelt die Installation für fliegende Bauten, Wagen und Wohnwagen nach Schaustellerart. Festplatzverteilerschrank mit Zählerplatz bis 80 A nach TAB 2000 und Sammelschienen-System zum Einbau von Steckdosenleisten zur individuellen Bestückung. Profiliertes Gehäuse im Rippendesign. Mit Sammelschienen-System 5-polig E-Cu 30 x 6 mm. Tür mit Öffnungswinkel 180 Grad bei freiem Stand und 90 Grad bei angereihten Gehäusen. Türen sind aushängbar, Türanschlag links oder rechts möglich. Schließung mit Schwenkhebel, Drei-Punkt-Basküleverschluss, Doppelschließung, ein Profilhalbzylindern ist eingebaut. Die Belüftung erfolgt über labyrinthartig ausgebildete Lüftungskanäle und ist durch Eindringen von Fremdkörpern stochersicher. Hinweis: Festplatzverteilerschrank mit Zählerplatz kann je nach Ausführung mit Festplatz-Eingrabsockel oder Festplatzsockel/Bodenaufbausockel fest montiert werden. Beim Einbau von Steckdosenleisten in Festplatzverteilerschränken und Säulen, zu deren Bedienung Laien Zutritt haben, ist vom Errichter der Anlage der Schutz gegen direktes Berühren sicherzustellen.
Höhe: 1005 mm
Breite: 1110 mm
Tiefe: 315 mm
Frequenz: 50 - 50 Hz
Geeignet für Aussenbereich: Ja
Mit Montageplatte: Nein
Mit Sammelschiene: Ja
Mit Standfuß: Nein
Anzahl Felder: 4
Anzahl Reihen: 6
Anzahl Zählerplätze <=63 A: 1
RAL Nummer: 7035
IP-Klasse (Ingress Protection): IP44
Stoßfestigkeit IK: IK10
Schutzklasse: Schutzklasse II
Werkstoff: Glasfaserverstärkter Kunststoff
Ausführung des Handgriffes: Schwenkhebelgriff
Anzahl Schranktüren: 2
Anzahl der Schlösser: 2
Montageart: teilversenkt
Polanzahl: 5
Nennspannung: 230 - 400 V
Art des Zähler-Komplettschrank: 1-stöckig
Fabrikat : Hager oder gleichwertig
Artikel : ZAF102BF8
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Türkommunikation weiter.
Vervollständigen Sie Ihr System
-
ZAY55517

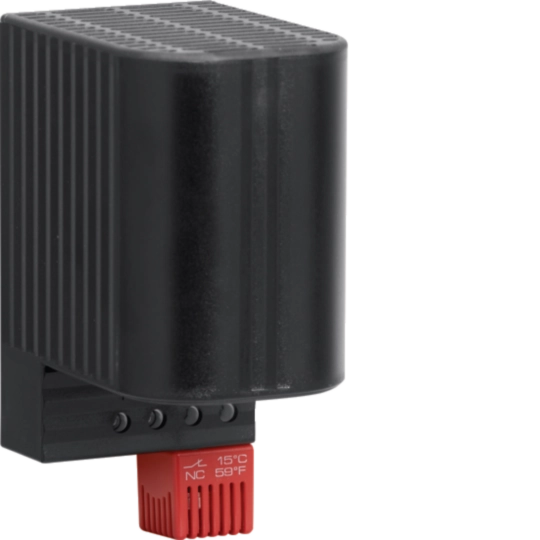

Schaltschrankheizung, Zubehör, 120 - 240 VAC, 50 W, thermostatisch gesteuert
