Geräteträger f 4 Rastec 45 Geräte o 3 Tragstegger aus PA zu VQ12VR12/VR10(Mitte) GTVR400
Der Geräteträger für Rastec 45 Geräte ermöglicht die Installation von vier Systemgeräten gemäß DIN EN 50085-2-2. Entwickelt für Unterflur- und Bodenkanalsysteme, bietet er eine Montage ohne zusätzliche Abdeckplatten. Eine Dopppelverriegelung sorgt für sicheren Halt der Rastschieber. Ideal für strukturierte und übersichtliche Elektroinstallationen in Büroumgebungen.
EAN
4012002247198
Marke
Hager
VPE
1 Stück
Preisgruppe
T070
Preis
15,60 MDL
/ Stück
*
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Überspannungs-Schutzeinrichtung 3 Produkte verfügbar -
Trennwand 2 Produkte verfügbar -
Installationskleinverteiler bestückt 4 Produkte verfügbar -
Einsatz - Schalter 4 Produkte verfügbar -
Steckdose 13 Produkte verfügbar
-
Mehr sehen 7 Produkte verfügbar
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Produktbild GTVR400
Produktbild GTVR400
-
Produktdatenblatt
Hager Produktdatenblatt GTVR400
Geräteträger f 4 Rastec 45 Geräte o 3 Tragstegger aus PA zu VQ12VR12/VR10(Mitte)
PDF209.35 KB -
Bedienungsanleitung
Bedienungsanleitung en-GB, de-DE 2025-09-24
PDF5.39 MB
Montageanleitung für GTVRxx, UDKPxx, VExx, VRxx - Versorgungseinheiten, Geräteträger, Bodendosen-Sets (Stand: 05.2016)
Bedienungsanleitung International 2016-05-10
PDF2.20 MB -
Technische Broschüre
Flexibel versorgen
Bodeninstallationssysteme von Hager (13DE0029)
PDF7.21 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6.03 MB -
Bestellhilfe
Estrichüberdecktes Kanalsystem electraplan UK
Bestellhilfe (23DE0166)
PDF2.32 MB -
Produktinformation
Geräteträger GTVR400
(16DE0111_11)
PDF205.81 KB
Versorgungseinheit VR10
(21DE0095_02)
PDF1.14 MB
Versorgungseinheit VR12
(21DE0095_03)
DXF1.04 MB -
DXF Dateien
GTVR400
DXF Dateien International 2024-07-16
STP27.33 KB -
STEP Dateien
GTVR400
STEP Dateien International 2024-07-16
PDF409.53 KB -
Produkt Zeichnung
Product Drawing International 2024-02-27
PDF28.90 KB -
Handbuch
Bodeninstallationssysteme - Handbuch: Basiswissen
Bodeninstallationssysteme - Handbuch: Basiswissen (DE, 04-2024)
PDF99.71 MB
Bodeninstallationssysteme - Handbuch: Einbaueinheiten
Bodeninstallationssysteme - Handbuch: Einbaueinheiten (DE, 04-2024)
PDF21.13 MB
Floor installation systems - Handbook: Basic knowledge
Floor installation systems - Handbook: Basic knowledge (EN, 04-2024)
PDF99.70 MB
Floor installation systems - Handbook: Installation units
Floor installation systems - Handbook: Installation units (EN, 12-2024)
URL21.12 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Online Konfigurator für Unterflurversorgungseinheiten und Decken-/Bodenanschlusssäulen
Planen Sie mit dem Online-Konfigurator von Hager Ihre Unterflurversorgungseinheit oder Decken- und Bodenanschlusssäule. Ganz einfach per Drag & Drop.
PDF653.00 B -
Konformitätserklärung
CE-Konformitätserklärung für EKQxx, EKRxx, EKSQxx, EKSRxx, UDKPQ06E - Kabelführungssystem Unterflur oder Aufboden (DE-EN, Stand: 07.2019)
Konformitätserklärung International 2019-08-23
PDF42.78 KB
CE-Konformitätserklärung für VANRxx - Leitungsführungssystem Unterflur oder Aufboden (DE-EN, Stand: 07.2019)
Konformitätserklärung International 2019-08-23
PDF47.96 KB
CE-Konformitätserklärung für VQxx, VRxx, VExx, VDQxx, VDRxx, VDExx - Kabelführungssystem Unterflur oder Aufboden (DE-EN, Stand: 07.2019)
Konformitätserklärung International 2019-08-23
PDF48.47 KBEU-Konformitätserklärung VQ_VR_VE
Konformitätserklärung International 2017-11-20
120.65 KB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
VZ30USKeystone Modul, universal, USB, USB 3.0 A-Buchse auf USB 3.0 A-BuchsePreis24,90 MDL/ Stück * -
2
VZ30UAKeystone Modul, universal, USB 3.0 A-Buchse 90° gewinkelt auf USB 3.0 A-BuchsePreis25,30 MDL/ Stück * -
3
VZ10LLCKeystone Modul, universal, LWL, LC Buchse auf LC Buchse, DuPLEx, weißPreis34,50 MDL/ Stück * -
4
VZ20HSKeystone Modul, universal, HDMI Buchse auf HDMI Buchse, 180°, kompakte BauformPreis23,70 MDL/ Stück * -
5
VZ10LSCKeystone Modul, univers, LWL, SC Buchse auf SC Buchse, SimPLEx, Multimode, weißPreis31,10 MDL/ Stück *
Ausschreibungstext
Geräteträger f 4 Rastec 45 Geräte o 3 Tragstegger aus PA zu VQ12VR12/VR10(Mitte)
Gerätebecher nach DIN EN 50085-2-2 für Versorgungseinheiten zum Einbau von Systemgeräten ohne zusätzliche Abdeckplatten oder 60 mm Tragsteggeräten, Trennwand, Lieferzustand Ober- und Unterteil getrennt zur optischen Kontrolle des Verdrahtungszustandes, doppelte Verriegelung der Rastschieber.

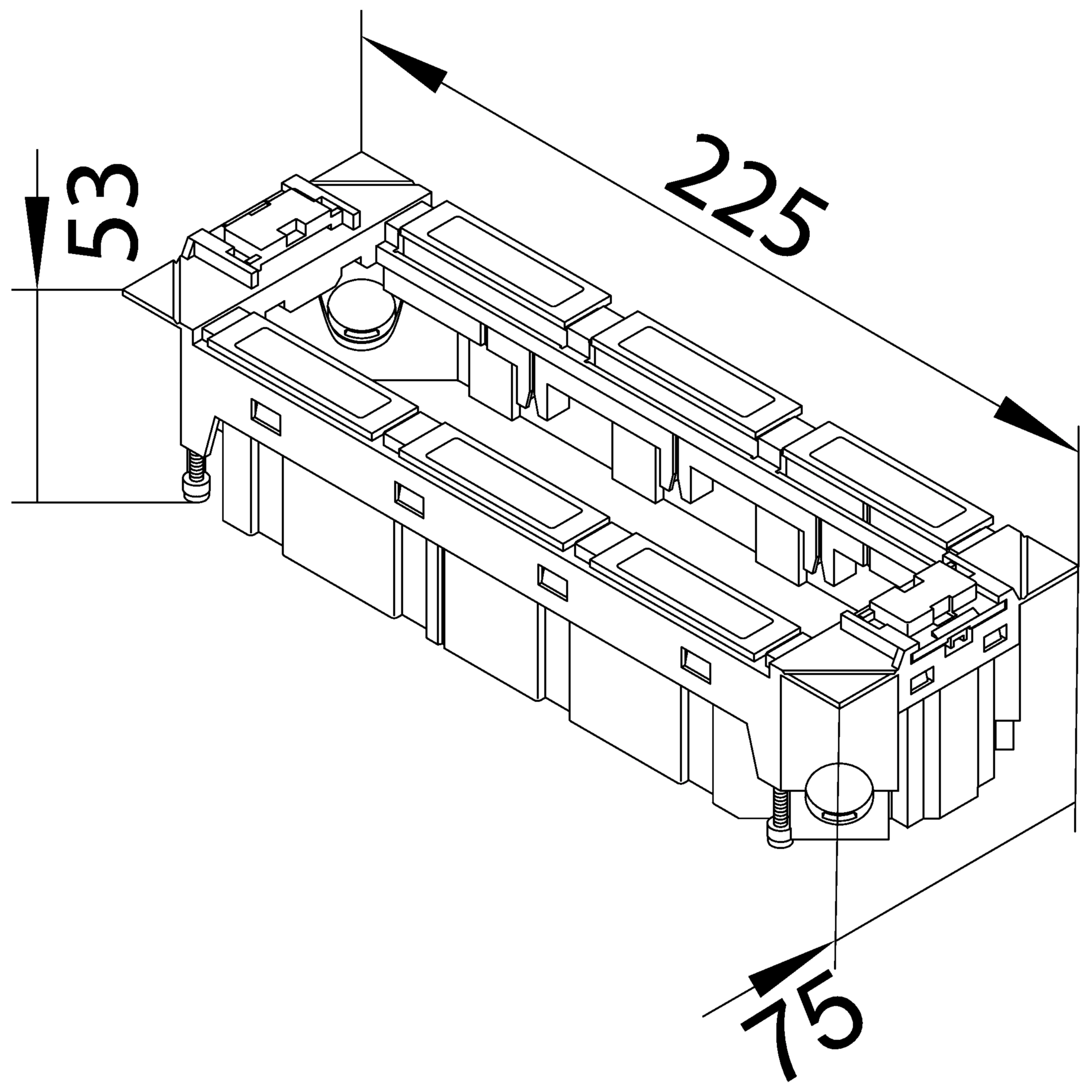

Tiefe: 53 mm
Breite: 75 mm
Länge: 225 mm
Anzahl der einbaubaren Geräte: 4
Montageart Installationsgerät: Einrastfunktion
Anzahl der Leitungseinführungen: 4
Anzahl der Zugentlastungen: 4
Werkstoff: PC-ABS
Halogenfrei: Ja
Farbe: Tiefschwarz
RAL Nummer: 9005
Fabrikat : Hager oder gleichwertig
Artikel : GTVR400
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
