Geräteträger für 3 45×45 Geräte o. 2 x Tragsteg Q06/R06/R10(links/rechts)/E09 GTVR302
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Installationskleinverteiler bestückt 4 Produkte verfügbar -
Einsatz - Schalter 4 Produkte verfügbar -
Steckdose 13 Produkte verfügbar -
Installationskleinverteiler 4 Produkte verfügbar -
Steckverbinder und Zubehör 5 Produkte verfügbar
-
Mehr sehen 3 Produkte verfügbar
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Produktbild GTVR302
Produktbild GTVR302
-
Produktdatenblatt
Hager Produktdatenblatt GTVR302
Geräteträger für 3 45x45 Geräte o. 2 x Tragsteg Q06/R06/R10(links/rechts)/E09
PDF135.43 KB -
Bedienungsanleitung
Bedienungsanleitung en-GB, de-DE 2025-09-24
DXF5.39 MB -
DXF Dateien
DXF Dateien International 2025-09-16
STP617.74 KB -
STEP Dateien
STEP Dateien International 2025-09-16
PDF267.06 KB -

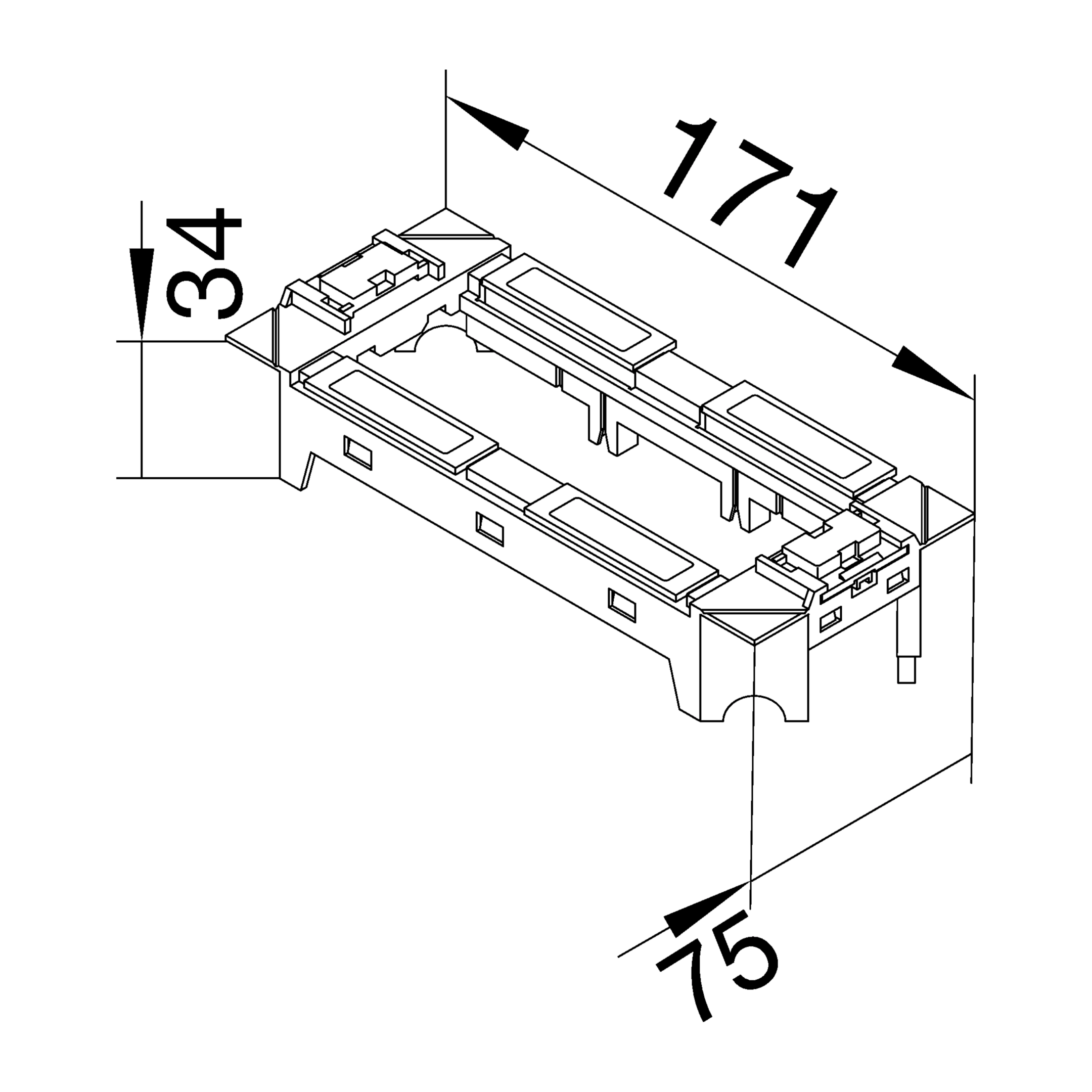

Produkt Zeichnung
Produkt Zeichnung International 2025-08-11
PDF88.98 KB -
Handbuch
Bodeninstallationssysteme - Handbuch: Basiswissen
Bodeninstallationssysteme - Handbuch: Basiswissen (DE, 04-2024)
PDF99.71 MB
Bodeninstallationssysteme - Handbuch: Einbaueinheiten
Bodeninstallationssysteme - Handbuch: Einbaueinheiten (DE, 04-2024)
PDF21.13 MB
Floor installation systems - Handbook: Basic knowledge
Floor installation systems - Handbook: Basic knowledge (EN, 04-2024)
PDF99.70 MBFloor installation systems - Handbook: Installation units
Floor installation systems - Handbook: Installation units (EN, 12-2024)
21.12 MB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
VZ30USKeystone Modul, universal, USB, USB 3.0 A-Buchse auf USB 3.0 A-BuchsePreis24,90 MDL/ Stück * -
2
VZ30UAKeystone Modul, universal, USB 3.0 A-Buchse 90° gewinkelt auf USB 3.0 A-BuchsePreis25,30 MDL/ Stück * -
3
VZ10LLCKeystone Modul, universal, LWL, LC Buchse auf LC Buchse, DuPLEx, weißPreis34,50 MDL/ Stück * -
4
VZ20HSKeystone Modul, universal, HDMI Buchse auf HDMI Buchse, 180°, kompakte BauformPreis23,70 MDL/ Stück * -
5
VZ10LSCKeystone Modul, univers, LWL, SC Buchse auf SC Buchse, SimPLEx, Multimode, weißPreis31,10 MDL/ Stück *
Ausschreibungstext
Geräteträger für 3 45x45 Geräte o. 2 x Tragsteg Q06/R06/R10(links/rechts)/E09
Geräteträger zur Montage in Versorgungseinheiten und Kassetten der Größe Q06, R06, R10 (links/rechts), E09, mit folgenden Eigenschaften:
- für 45er Steckdosen mit Plug & Play Steckverbindern
- für 45er Montagerahmen und Montagesets zur Aufnahme von Datentechnik oder Medientechnik
- für Datentechnik-Tragbügelgeräte
- Mindest-Bodenaufbauhöhe bei Versorgungseinheiten mit 5 mm Bodenbelagsaussparung und 45er Steckdosen mit 180°-Steckverbindern: 93 mm
- Mindest-Bodenaufbauhöhe bei Versorgungseinheiten mit 12 mm Bodenbelagsaussparung und 45er Steckdosen mit 180°-Steckverbindern: 100 mm
- Geprüft nach DIN EN 50085-1 und DIN EN 50085-2-2
Tiefe: 39 mm
Breite: 75 mm
Länge: 171 mm
Anzahl der einbaubaren Geräte: 3
Montageart Installationsgerät: Einrastfunktion
Anzahl der Leitungseinführungen: 0
Anzahl der Zugentlastungen: 0
Werkstoff: PC-ABS
Halogenfrei: Ja
Farbe: Tiefschwarz
RAL Nummer: 9005
Fabrikat : Hager oder gleichwertig
Artikel : GTVR302
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
