Kabelverteilerschrank, für universN, 1005 x 780 x 315mm ZAL53U
EAN
3250611073369
Marke
Hager
VPE
1 Stück
Preisgruppe
H081
Passende Tools
Preis
1.807,30 MDL
/ Stück
*
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Abschottung 2 Produkte verfügbar -
Türzubehör 2 Produkte verfügbar -
Oberteil/Dach für Gehäuse 2 Produkte verfügbar -
Plantasche 2 Produkte verfügbar -

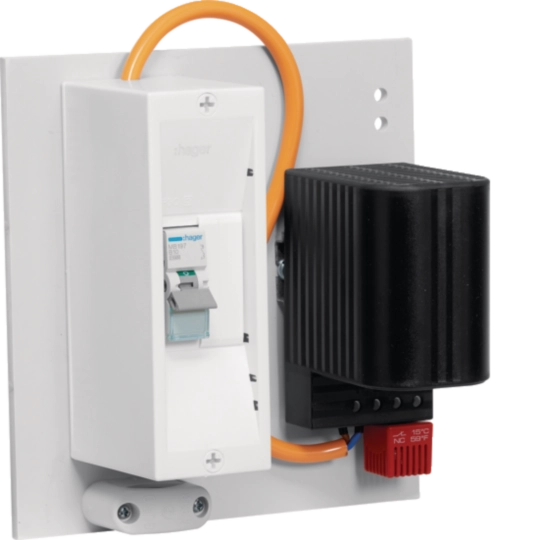

Zubehör 2 Produkte verfügbar -
Mehr sehen 1 Produkte verfügbar
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Produktbild ZAL53U
Produktbild ZAL53U
-
Produktdatenblatt
Hager Produktdatenblatt ZAL53U
Kabelverteilerschrank, für universN, 1005 x 780 x 315mm
PDF206.29 KB -
Bedienungsanleitung
Montageanleitung Schließvorrichtung für 2 Profilhalbzylinder
Bedienungsanleitung de-DE 2016-04-25
PDF192.95 KB
Montageanleitung für ZAF100A, ZAK080GA, ZAK100GA, ZAL080, ZAL100 - Kabelverteilerschränke, Festplatzverteilerschränke (DE, Stand: 11.2015)
Bedienungsanleitung de-DE 2015-11-05
PDF97.85 KB
Montageanleitung für ZAY95075 - Sockelfüller, Zubehör
Bedienungsanleitung de-DE 2022-02-01
PDF150.99 KB -
Montageanleitung
6LE007349A
Montageanleitung International 2020-04-02
PDF2.48 MB
Montageanleitung für Türgriff KVS/ZAS
Montageanleitung International 2020-01-01
PDF628.68 KB -
Datenblatt
Datenblatt de-DE 2025-07-30
PDF966.46 KB
Datenblatt de-DE 2025-07-30
PDF1.31 MB
Datenblatt en-GB 2025-07-30
PDF1.71 MB
Datenblatt en-GB 2025-07-30
URL1,010.49 KB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
PDF -
Konformitätserklärung
Konformitätserklärung en-GB 2025-08-07
151.09 KB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
ZAY50994Profilhalbzylinder, Zubehör, mit 2 SchlüsselnPreis28,30 MDL/ Stück * -
2
ZAY78842Doppelschließung, Zubehör, komplett, ohne ProfilhalbzylinderPreis66,70 MDL/ Stück * -
3
ZAY95075Sockelfüller, Zubehör, 25 L Sack, zur Reduzierung der SchwitzwasserbildungPreis44,80 MDL/ Stück * -
4
ZAX012Wandkonsole, KVS, Größe 1, mit Abdeckplatte, 6 x Steckschieber, 50 - 185 mm²Preis1.137,60 MDL/ Stück * -
5
ZAX031Eingrabsockel erhöht, KVS, Bausatz, Größe 1, Höhe: 1125 mmPreis1.307,90 MDL/ Stück *
Ausschreibungstext
Kabelverteilerschrank, für universN, 1005 x 780 x 315mm
Kabelverteilerschrank nach DIN EN 61439, Schutzart IP 44, aus glasfaserverstärktes Polyester FS 833.5 nach DIN EN 14598. Kabelverteilerschrank als Leerschrank, vorbereitet für den Einbau von univers N. Profiliertes Gehäuse im Rippendesign. Tür mit Öffnungswinkel 180 Grad bei freiem Stand und 90 Grad bei angereihten Gehäusen. Rechte Tür ist aushängbar. Schließung mit Schwenkhebel, Drei-Punkt-Basküleverschluss, Doppelschließung, ein Profilhalbzylindern ist eingebaut. Schränke der Größe 2 können mit zwei voneinander unabhängig verschließbaren Türen versehen werden. Die Belüftung erfolgt über labyrinthartig ausgebildete Lüftungskanäle und ist durch Eindringen von Fremdkörpern stochersicher.
Hinweis: Kabelverteilerschrank kann je nach Ausführung mit Eingrabsockel, Bodenaufbausockel oder Wandkonsole (nur für Innenbereich) fest montiert werden. Bei Kabelverteilerschranken mit Sammelschienen-System sind die frei Bestückungsflächen mit einer Berührschutzabdeckung zu versehen.
Höhe: 1005 mm
Breite: 780 mm
Tiefe: 315 mm
IP-Klasse (Ingress Protection): IP44
Schutzklasse: Schutzklasse II
Schließungstyp: 3-Punkt Schloss
Anzahl Felder: 3
Montage auf: Eingrabsockel
Farbe: Lichtgrau
RAL Nummer: 7035
Anzahl Schranktüren: 1
Anzahl der Schlösser: 2
Fabrikat : Hager oder gleichwertig
Artikel : ZAL53U
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
