Kabelverteilerschrank Gr.1/1005, mit SaS 4xCu 30x6mm, 1005x780x315mm (HxBxT) ZAK101GA
EAN
3250611070108
Marke
Hager
VPE
1 Stück
Preisgruppe
H081
Passende Tools
Preis
2.156,20 MDL
/ Stück
*
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Zubehör 3 Produkte verfügbar -

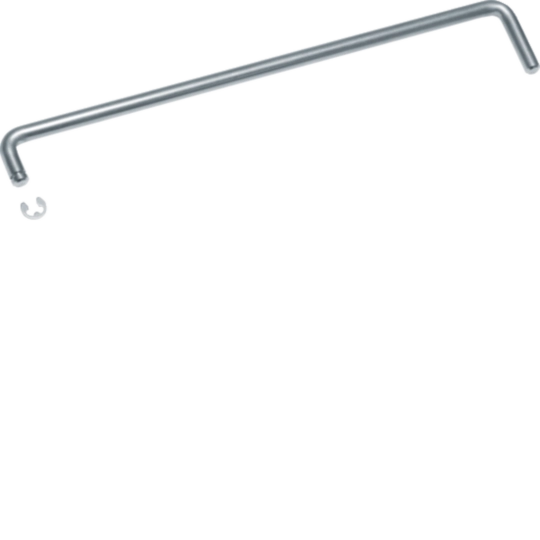

Türzubehör 2 Produkte verfügbar -

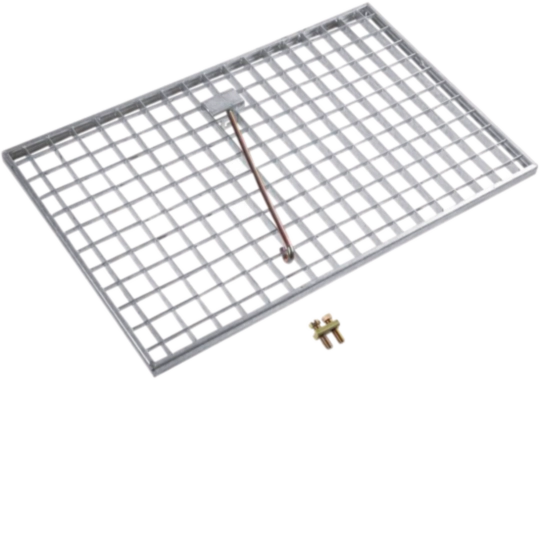

Oberteil/Dach für Gehäuse 2 Produkte verfügbar -

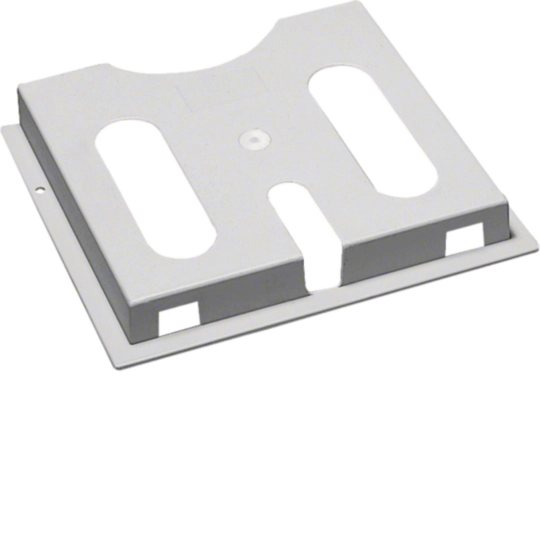

Plantasche 2 Produkte verfügbar -

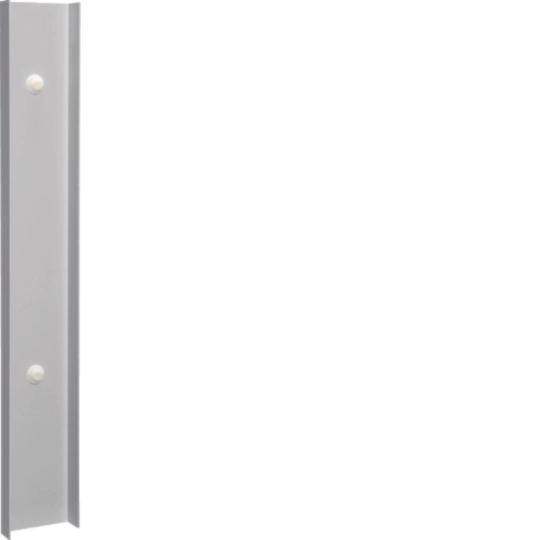

Zubehör/Ersatzteile für Sammelschienen 3 Produkte verfügbar -
Mehr sehen 1 Produkte verfügbar
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Produktbild ZAK101GA
Produktbild ZAK101GA
-
Produktdatenblatt
Hager Produktdatenblatt ZAK101GA
Kabelverteilerschrank Gr.1/1005, mit SaS 4xCu 30x6mm, 1005x780x315mm (HxBxT)
PDF221.67 KB -
Bedienungsanleitung
Montageanleitung Schließvorrichtung für 2 Profilhalbzylinder
Bedienungsanleitung de-DE 2016-04-25
PDF192.95 KB
Montageanleitung für ZAF100A, ZAK080GA, ZAK100GA, ZAL080, ZAL100 - Kabelverteilerschränke, Festplatzverteilerschränke (DE, Stand: 11.2015)
Bedienungsanleitung de-DE 2015-11-05
PDF97.85 KB
Montageanleitung für ZAY95075 - Sockelfüller, Zubehör
Bedienungsanleitung de-DE 2022-02-01
PDF150.99 KB -
Montageanleitung
6LE007349A
Montageanleitung International 2020-04-02
PDF2.48 MB
Montageanleitung für Türgriff KVS/ZAS
Montageanleitung International 2020-01-01
PDF628.68 KB -
Datenblatt
Datenblatt de-DE 2025-07-04
PDF1.17 MB
Datenblatt en-GB 2025-07-04
URL1.16 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
PDF -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-03-21
109.64 KB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
ZAY49468Profilhalbzylinder mit 4-Kant, VPE = 1 StückPreis87,70 MDL/ Stück * -
2
ZAY44630Schalenklemme,Zubehör, mit Anschlusschraube M12 x 55Preis18,50 MDL/ Stück * -
3
ZAY69993Direktanschluss V-Klemme 240qmm se für AL + CU-Leiter 35-185qmm smPreis29,30 MDL/ Stück * -
4

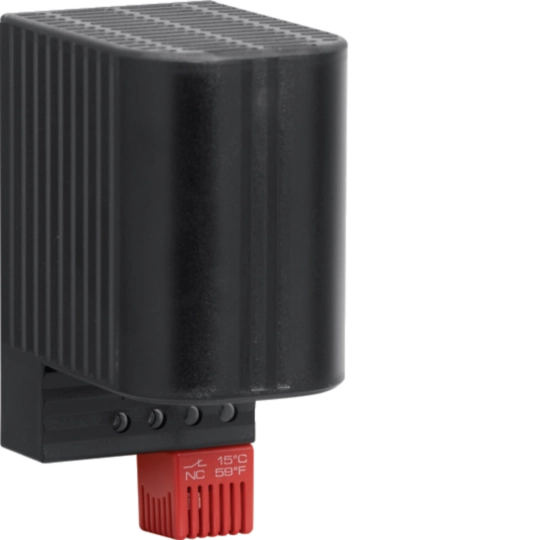

ZAY55517Schaltschrankheizung, Zubehör, 120 - 240 VAC, 50 W, thermostatisch gesteuertPreis259,70 MDL/ Stück * -
5
ZAY44631Doppel-Schalenklemme mit Anschlussschraube M12x55Preis25,20 MDL/ Stück *
Ausschreibungstext
Kabelverteilerschrank Gr.1/1005, mit SaS 4xCu 30x6mm, 1005x780x315mm (HxBxT)
Kabelverteilerschrank nach DIN EN 61439, Schutzart IP 44, aus glasfaserverstärktes Polyester FS 833.5 nach DIN EN 14598. Kabelverteilerschrank als Leerschrank, Schrank mit Montageplatte (PVC) oder Schrank mit Sammelschienen-System zum Einbau von NH-Sicherungslastschaltleisten. Profiliertes Gehäuse im Rippendesign. Tür mit Öffnungswinkel 180 Grad bei freiem Stand und 90 Grad bei angereihten Gehäusen. Rechte Tür ist aushängbar. Schließung mit Schwenkhebel, Drei-Punkt-Basküleverschluss, Doppelschließung, ein Profilhalbzylindern ist eingebaut. Schränke der Größe 2 können mit zwei voneinander unabhängig verschließbaren Türen versehen werden. Die Belüftung erfolgt über labyrinthartig ausgebildete Lüftungskanäle und ist durch Eindringen von Fremdkörpern stochersicher. Hinweis: Kabelverteilerschrank kann je nach Ausführung mit Eingrabsockel, Bodenaufbausockel oder Wandkonsole (nur für Innenbereich) fest montiert werden. Bei Kabelverteilerschranken mit Sammelschienen-System sind die frei Bestückungsflächen mit einer Berührschutzabdeckung zu versehen.
Höhe: 1005 mm
Breite: 780 mm
Tiefe: 315 mm
Frequenz: 50 - 50 Hz
Geeignet für Aussenbereich: Ja
Mit Montageplatte: Nein
Mit Sammelschiene: Ja
Mit Standfuß: Nein
Anzahl Felder: 3
Anzahl Reihen: 0
Anzahl Zählerplätze <=63 A: 0
RAL Nummer: 7035
IP-Klasse (Ingress Protection): IP44
Stoßfestigkeit IK: IK10
Schutzklasse: Schutzklasse II
Werkstoff: Glasfaserverstärkter Kunststoff
Ausführung des Handgriffes: Schwenkhebelgriff
Anzahl Schranktüren: 1
Anzahl der Schlösser: 2
Montageart: teilversenkt
Polanzahl: 4
Nennspannung: 230 - 400 V
Fabrikat : Hager oder gleichwertig
Artikel : ZAK101GA
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
