Kleinv.,volta,HWV,4x12PLE,IP30,bestückt u. verdrahtet,2 FI-Kreise,Übersp.ableit VH48BV1
EAN
3250619926001
Marke
Hager
VPE
1 Stück
Preisgruppe
H122
Preis
1.400,90 MDL
/ Stück
*
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Montageschiene 2 Produkte verfügbar -
1 Produkte verfügbar
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Produktbild VH48BV1
Produktbild VH48BV1
-
Produktdatenblatt
Hager Produktdatenblatt VH48BV1
Kleinv.,volta,HWV,4x12PLE,IP30,bestückt u. verdrahtet,2 FI-Kreise,Übersp.ableit
PDF63.24 KB -
Montageanleitung
6LE000173D volta hollow wall Quick Connect
Montageanleitung International 2021-08-04
PDF4.62 MB -
Produktanhang
Produktanhang de-DE 2025-09-01
PDF407.92 KB -
Bestellhilfe
volta
Bestellhilfe Februar 2024 (24DE0047)
ZIP3.35 MB -
STEP Dateien
STEP Dateien International 2025-09-08
URL2.67 MB -
Tools
Hager Ready App - Ihr digitaler Assistent
Erstellen Sie mit Hager Ready schnell und einfach Raumbücher und planen Sie die normgerechte Konfiguration von Klein- und Feldverteilern bis zu Stromlaufplänen, Beschriftung und Stücklisten. Mobil vor Ort oder per Tablet.
URLHagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
S30NAbdeckclip (Satz),10x18mm/2x9mm,RAL9010,zum Verschließen der GeräteschlitzePreis12,00 MDL/ Stück * -
2
ZZ35SAbdeckstreifen, sperrbar, Breite 12 PLE, für NAR-Haube mit 216mm GeräteschlitzPreis10,80 MDL/ Stück * -
3
S35SHutschienenabdeckung, Abdeckstreifen, univers Z, 219 mm, für 12 PLE, brechbarPreis5,30 MDL/ Stück * -
4
VZ324BSBezeichnungsstreifen, 24PLE, selbstklebend, mit beschriftbarem PapierstreifenPreis26,60 MDL/ Stück * -
5
VZ312BSBezeichnungsstreifen, 12PLE, selbstklebend, mit beschriftbarem PapierstreifenPreis13,10 MDL/ Stück *
Ausschreibungstext
Kleinv.,volta,HWV,4x12PLE,IP30,bestückt u. verdrahtet,2 FI-Kreise,Übersp.ableit
Installations-Komplettkleinverteiler Hohlwand aus Kunststoff, nach DIN VDE 60670-24 und DIN 43871, geeignet zum Einsatz in Wohngebäuden nach DIN 18015. Zum Einbau von Geräten bis 63 A mit 70 mm Einbautiefe nach Maßnorm DIN 43880, Bemessungsspannung 400V/50Hz. Schutzart IP30, Schutzklasse II schutzisoliert.
Bestehend aus Kunststoff-Mauerkasten mit serienmäßigem Leitungsabfang und ausbrechbaren Leitungseinführungsschiebern mit Schnappbefestigung sowie integrierter Wasserwaage. Hohlwandbefestigung mit Schnellfixierungshebel, seitlich oder oben/unten montierbar. Geräteträger aus verzinktem Stahlblech, Hutschienen einzeln isoliert einbaubar. Geräteabdeckung aus Kunststoff mit 46 mm Geräteschlitz, Schnellverschlussbefestigung mit 90° Drehung, serienmäßig plombierbar. Verdrehbarer Blendrahmen mit Tür aus Stahlblech, pulverbeschichtet und eingebrannt, mit 15 mm Putzausgleich. Tür, frontbündig mit innenliegenden handbedienbaren Scharnieren. Türverschluss mit frontbündiger Griffmulde und selbsttätig zurückklappendem Griff, Türanschlag rechts oder links ohne Blendrahmendemontage. Serienmäßige Schaltplanbefestigung in der Tür und sowie integrierter seitlicher Leitungsführungskanal mit Kabelhalteklammern.
Bestückt und verdrahtet mit:
- 2 x FI-Schalter, 4-polig, 40A
- 9 x LS Schalter, 1-polig, 16A
- 1 x LS Schalter, 3-polig, 20A
- 1 x Überspannungsableiter Typ 2
- 1 x Hauptleitungsabzweigklemme
- inklusive Haupstromverdrahtung.
Montage auf: Hohlwand
Anzahl Module: 48
Höhe: 755,50 mm
Breite: 348 mm
Tiefe: 94,50 mm
Werkstoff: Kunststoff
IP-Klasse (Ingress Protection): IP30
Fabrikat : Hager oder gleichwertig
Artikel : VH48BV1
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Türkommunikation weiter.
Vervollständigen Sie Ihr System
-
VZ406

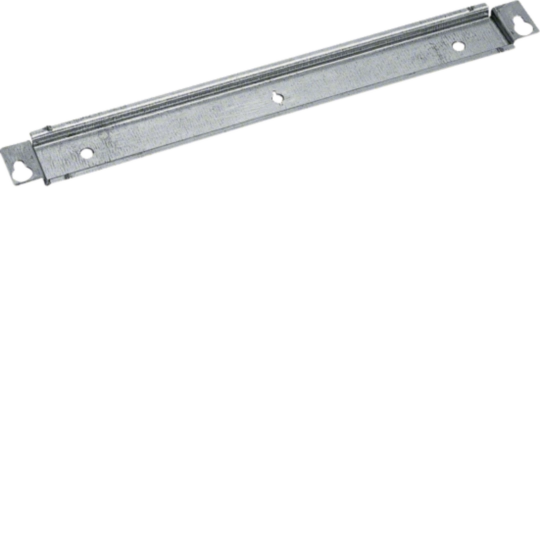

Hutschiene, Volta, abgesenkt, für Mauerkasten
