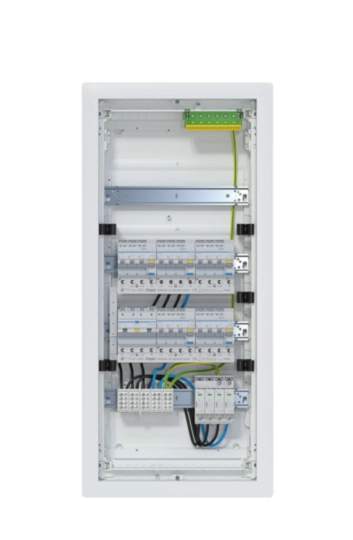

Kleinv.,volta,UPV,4x12PLE,IP30,best.u.verdrah.,1 FI/LS 1P, 5 FI/LS 3x1P+N,SPD VU48BV3
EAN
3250610099599
Marke
Hager
VPE
1 Stück
Preisgruppe
H121
Preis
2.281,30 MDL
/ Stück
*
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Produktbild VU48BV3
Produktbild VU48BV3
-
Produktdatenblatt
Hager Produktdatenblatt VU48BV3
Kleinv.,volta,UPV,4x12PLE,IP30,best.u.verdrah.,1 FI/LS 1P, 5 FI/LS 3x1P+N,SPD
ZIP101.36 KB -
STEP Dateien
STEP Dateien International 2025-09-08
URL1.90 MB -
Tools
Hager Ready App - Ihr digitaler Assistent
Erstellen Sie mit Hager Ready schnell und einfach Raumbücher und planen Sie die normgerechte Konfiguration von Klein- und Feldverteilern bis zu Stromlaufplänen, Beschriftung und Stücklisten. Mobil vor Ort oder per Tablet.
URLHagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
S30NAbdeckclip (Satz),10x18mm/2x9mm,RAL9010,zum Verschließen der GeräteschlitzePreis12,00 MDL/ Stück * -
2
ZZ35SAbdeckstreifen, sperrbar, Breite 12 PLE, für NAR-Haube mit 216mm GeräteschlitzPreis10,80 MDL/ Stück * -
3
S35SHutschienenabdeckung, Abdeckstreifen, univers Z, 219 mm, für 12 PLE, brechbarPreis5,30 MDL/ Stück * -
4
VZ324BSBezeichnungsstreifen, 24PLE, selbstklebend, mit beschriftbarem PapierstreifenPreis26,60 MDL/ Stück * -
5
VZ312BSBezeichnungsstreifen, 12PLE, selbstklebend, mit beschriftbarem PapierstreifenPreis13,10 MDL/ Stück *
Ausschreibungstext
Kleinv.,volta,UPV,4x12PLE,IP30,best.u.verdrah.,1 FI/LS 1P, 5 FI/LS 3x1P+N,SPD
Installations-Komplettkleinverteiler Unterputz aus Kunststoff, nach DIN VDE 60670-24 und DIN 43871, geeignet zum Einsatz in Wohngebäuden nach DIN 18015. Zum Einbau von Geräten bis 63 A mit 70 mm Einbautiefe nach Maßnorm DIN 43880, Bemessungsspannung 400V/50Hz. Schutzart IP30, Schutzklasse II schutzisoliert.
Bestehend aus Kunststoff-Mauerkasten mit serienmäßigem Leitungsabfang und ausbrechbaren Leitungseinführungsschiebern mit Schnappbefestigung, integrierter Wasserwaage und verzinkten Stahlblech-Befestigungslaschen. Geräteträger aus verzinktem Stahlblech, Hutschienen einzeln isoliert einbaubar. Geräteabdeckung aus Kunststoff mit 46 mm Geräteschlitz, Schnellverschlussbefestigung mit 90° Drehung, serienmäßig plombierbar. Verdrehbarer Blendrahmen mit Tür aus Stahlblech, pulverbeschichtet und eingebrannt, mit 15 mm Putzausgleich. Tür, frontbündig mit innenliegenden handbedienbaren Scharnieren. Türverschluss mit frontbündiger Griffmulde und selbsttätig zurückklappendem Griff, Türanschlag rechts oder links ohne Blendrahmendemontage. Serienmäßige Schaltplanbefestigung in der Tür und integrierter seitlicher Leitungsführungskanal mit Kabelhalteklammern. Fingersichere PE/N-Klemme mit Stecktechnik in montagefreundlicher Schnapptechnik und N-Klemme für FI-Kreise serienmäßig.
Bestückt und verdrahtet mit:
- 5 x FI/LS-Schalter, 3 x 1-polig, 16A
- 1 x FI/LS-Schalter, 4-polig, 20A
- 1 x Überspannungsableiter Typ 2
- inklusive Haupstromverdrahtung.
Montage auf: Unterputz
Anzahl der Schienen: 4
Anzahl Reihen: 4
Anzahl Felder: 1
Höhe: 755,5 mm
Breite: 348 mm
Tiefe: 94,5 mm
Anzahl Schranktüren: 1
Anzahl der Schlösser: 0
Werkstoff: Kunststoff
IP-Klasse (Ingress Protection): IP30
Fabrikat : Hager oder gleichwertig
Artikel : VU48BV3
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
