Kleinverteiler, vector, APV, IP65, 18PLE, mit Rangierkanal VE118DN
EAN
3250616458703
Marke
Hager
VPE
1 Stück
Preisgruppe
H125
Preis
167,80 MDL
/ Stück
*
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Einführungsflansch für Gehäuse 3 Produkte verfügbar -

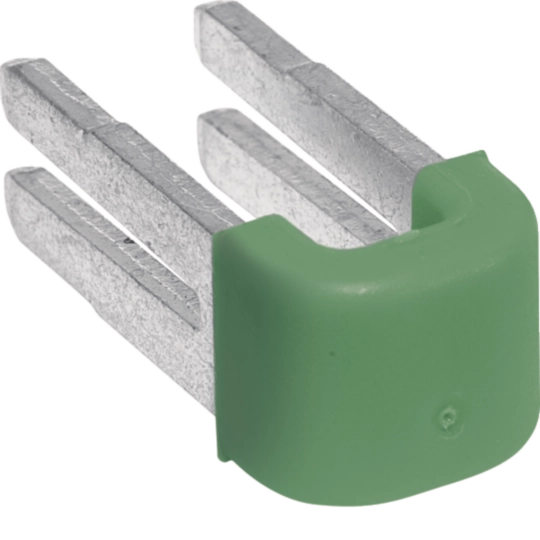

Quick-Connect Klemme 21 Produkte verfügbar -
Abdeckstreifen/-leiste 2 Produkte verfügbar -
Durchführungstülle 5 Produkte verfügbar -

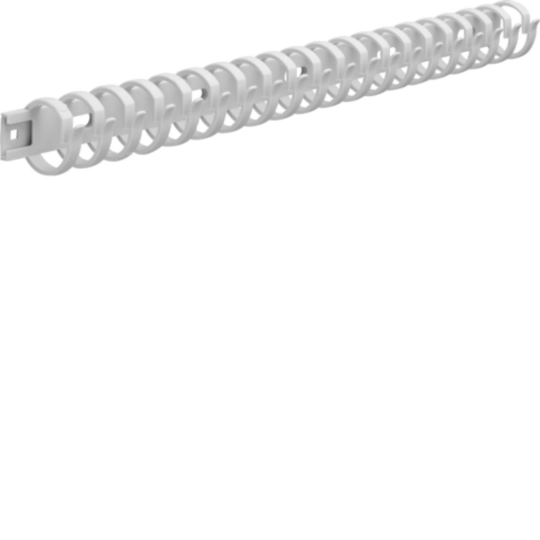

Verdrahtungskanal 2 Produkte verfügbar -
Mehr sehen 14 Produkte verfügbar
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Produktbild VE118DN
Produktbild VE118DN
-
Produktdatenblatt
Hager Produktdatenblatt VE118DN
Kleinverteiler, vector, APV, IP65, 18PLE, mit Rangierkanal
PDF168.85 KB -
Montageanleitung
6LE001216D
Montageanleitung International 2022-02-07
PDF4.24 MB
6VU00700G
Montageanleitung International 2020-01-01
PDF1.93 MB
Montageanleitung für FWxx, FZxx, KNxx, UZxx, VAxx, VExx, VHxx, VUxx, VZxx, ZBxx, ZExx, ZHxx, ZKxx, ZLxx, ZSxx, ZUxx, ZZxx - Feldverteiler, Träger, Quick-Connectklemmen, Schränke, Einbausätze, Verteilerfelder, Umrüstpakete (Stand: 09.2009)
QuickConnect PE/N-Klemme
RFA608.90 KB -
BIM Revit Objekte
Serie: Vector. Verteiler IP65 mit DIN-Schienensystem. Deutsch - Hosted-Familie - REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1.41 MB
Serie: Vector. Verteiler IP65 mit DIN-Schienensystem. Deutsch - Non hosted-Familie - REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
URL1.39 MB -
Tools
Hager Ready App - Ihr digitaler Assistent
Erstellen Sie mit Hager Ready schnell und einfach Raumbücher und planen Sie die normgerechte Konfiguration von Klein- und Feldverteilern bis zu Stromlaufplänen, Beschriftung und Stücklisten. Mobil vor Ort oder per Tablet.
URL
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
PDF -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-11-14
PDF257.02 KBDeclaration
Konformitätserklärung International 2022-12-19
258.36 KB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
KN00AKlemmenträger QuickConnect (QC), UniversaladapterPreis4,91 MDL/ Stück * -
2
VZ456PKlemmen, Volta, QuickConnect, Phase, 1 Satz=10 Stück, für HutschienePreis26,20 MDL/ Stück * -
3
VZ455PKlemmen, Volta, QuickConnect-Terminal, 1 Satz=10 Stück, für FI-TerminalPreis26,20 MDL/ Stück * -
4
VZ455NKlemmen, Volta, QuickConnect, blau für FI, 1 Satz=10 StückPreis26,20 MDL/ Stück * -
5
VZ711Klemmenträger, volta, für Verteilergröße 12 PLE, golf, vector, ZubehörPreis6,21 MDL/ Stück *
Ausschreibungstext
Kleinverteiler, vector, APV, IP65, 18PLE, mit Rangierkanal
Installationskleinverteiler AP aus Kunststoff, nach DIN EN 60670-24, nach DIN 43871. Zum Einbau von Geräten bis 63 A nach Maßnorm DIN 43 880 mit 70 mm oder 85 mm Einbautiefe, Bemessungsspannung AC 400 V/50 Hz. Bestehend aus Kunststoffunterteil mit Hutprofilschiene aus verzinktem Stahlblech, Vorprägung für metrische Leitungseinführungstüllen (oben, unten), seitliche Vorprägungen für Verbindungstüllen zur Verbindung von zwei oder mehreren Verteilern nebeneinander. Eingebaute PE/N-Klemmen Schnellsteckklemme, Oberteil mit 46 mm Geräteschlitz. Klarsichttür frontbündig, rechts oder links anschlagbar, plombierbar, abschließbar, Verteiler anflanschbar.
Montage auf: Aufputz
Anzahl der Schienen: 1
Anzahl Reihen: 1
Anzahl Felder: 1
Anzahl Module: 18
Höhe: 302 mm
Breite: 418 mm
Tiefe: 151 mm
Anzahl Schranktüren: 1
Anzahl der Schlösser: 0
Werkstoff: Polystyrol (PS)
Stoßfestigkeit IK: IK07
IP-Klasse (Ingress Protection): IP65
Halogenfrei: Nein
Schließungstyp: Schnappverschluss
Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : VE118DN
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
