Kleinverteiler volta, Hohlwandverteiler, 5×12 PLE, IP30, SKII, mit Stahlblechtür VH60NC
Der Hager Kleinverteiler volta als Hohlwandverteiler bietet Platz für 5x12 Platzeinheiten. Mit einem IP30 ist er für den Inneneinsatz geschützt. Die Ausführung mit Stahlblechtür garantiert zusätzliche Sicherheit und Stabilität. Ideal für Installationsverteiler in Trockenbauwänden.
EAN
3250616480216
Marke
Hager
VPE
1 Stück
Preisgruppe
H122
Preis
372,20 MDL
/ Stück
*
Vervollständigen Sie Ihr System
Optionales Zubehör
-

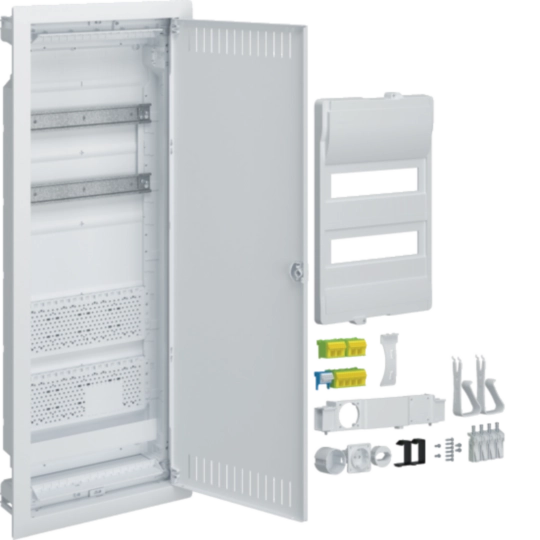

Installationskleinverteiler 5 Produkte verfügbar -
Abschottung 2 Produkte verfügbar -
Abdeckungen/Blenden/Blendrahmen 4 Produkte verfügbar -
Gängiges Zubehör 3 Produkte verfügbar -
Tür/Bedienfeld 4 Produkte verfügbar -
Mehr sehen 92 Produkte verfügbar
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Produktbild VH60NC
Produktbild VH60NC
-
Produktdatenblatt
Hager Produktdatenblatt VH60NC
Kleinv.,volta,HWV,5x12PLE,IP30, QuickConnect
PDF186.23 KB -
Montageanleitung
6LE000173D volta hollow wall Quick Connect
Montageanleitung International 2021-08-04
RFA4.62 MB -
BIM Revit Objekte
Serie: Volta. Hohlwand-Verteiler IP30 mit DIN-Schienensystem. Deutsch - Hosted-Familie - REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1.29 MB
Serie: Volta. Hohlwand-Verteiler IP30 mit DIN-Schienensystem. Deutsch - Non hosted-Familie - REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
URL1.27 MB -
Tools
Hager Ready App - Ihr digitaler Assistent
Erstellen Sie mit Hager Ready schnell und einfach Raumbücher und planen Sie die normgerechte Konfiguration von Klein- und Feldverteilern bis zu Stromlaufplänen, Beschriftung und Stücklisten. Mobil vor Ort oder per Tablet.
URL
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
PDF -
Konformitätserklärung
Declaration
Konformitätserklärung International 2023-08-16
PDF359.72 KBKonformitätserklärung International 2023-08-07
366.52 KB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
S30NAbdeckclip (Satz),10x18mm/2x9mm,RAL9010,zum Verschließen der GeräteschlitzePreis12,00 MDL/ Stück * -
2
ZZ35SAbdeckstreifen, sperrbar, Breite 12 PLE, für NAR-Haube mit 216mm GeräteschlitzPreis10,80 MDL/ Stück * -
3
S35SHutschienenabdeckung, Abdeckstreifen, univers Z, 219 mm, für 12 PLE, brechbarPreis5,30 MDL/ Stück * -
4
VZ324BSBezeichnungsstreifen, 24PLE, selbstklebend, mit beschriftbarem PapierstreifenPreis26,60 MDL/ Stück * -
5
VZ312BSBezeichnungsstreifen, 12PLE, selbstklebend, mit beschriftbarem PapierstreifenPreis13,10 MDL/ Stück *
Ausschreibungstext
Kleinv.,volta,HWV,5x12PLE,IP30, QuickConnect
Installationskleinverteiler 5-reihig für Hohlwandeinbau aus Kunststoff, nach DIN EN 61 439 Teil 3. Zum Einbau von Geräten bis 63 A mit 70 mm Einbautiefe nach Maßnorm DIN 43 880, Bemessungsspannung 400 V /50 Hz. Schutzart IP30, Schutzklasse II schutzisoliert. Bestehend aus Kunststoff-Mauerkasten mit serienmäßigem Leitungsabfang und ausbrechbaren Leitungseinführungsschiebern mit Schnappbefestigung mit integrierter Wasserwaage. Hohlwandbefestigung mit Schnellfixierungshebel, seitlich oder oben/unten montierbar. Geräteträger aus verzinktem Stahlblech, Hutschienen einzeln isoliert einbaubar. Geräteabdeckung aus Kunststoff mit 46 mm Geräteschlitz, Schnellverschlussbefestigung mit 90° Drehung, serienmäßig plombierbar. Verdrehbarer Blendrahmen mit Tür aus Stahlblech, pulverbeschichtet und eingebrannt, mit 15 mm Putzausgleich. Tür, frontbündig mit innenliegenden handbedienbaren Scharnieren. Türverschluss mit frontbündiger Griffmulde und selbsttätig zurückklappendem Griff. Türanschlag rechts oder links ohne Blendrahmendemontage. Serienmäßige Schaltplanbefestigung in der Tür, sowie integrierter seitlicher Leitungsführungskanal mit Kabelhalteklammern. Fingersichere PE/N-Klemme mit Stecktechnik in montagefreundlicher Schnapptechnik. N-Klemme für FI-Kreise serienmäßig.
Montage auf: Hohlwand
Anzahl der Schienen: 5
Anzahl Reihen: 5
Anzahl Felder: 1
Anzahl Module: 60
Anzahl der halben Module von 17,5 mm pro Klemmenschiene: 120
Höhe: 880,50 mm
Breite: 348 mm
Tiefe: 94,50 mm
Anzahl Schranktüren: 1
Anzahl der Schlösser: 0
Werkstoff: Kunststoff
Schutzklasse: Schutzklasse II
IP-Klasse (Ingress Protection): IP30
Halogenfrei: Nein
Schließungstyp: Schnappverschluss
Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : VH60NC
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
