Kleinverteiler volta, Multimedia, Hohlwand, 3-reihig, geschlitzte Stahlblechtür

Kleinverteiler bis 63 A und Multimediaverteiler

Kleinverteiler volta, Multimedia, Hohlwand, 3-reihig, geschlitzte Stahlblechtür VH36NW

Der Hager Kleinverteiler volta für Multimedia-Anwendungen ist ein 3-reihiger Installationsverteiler ausgestattet mit einer geschlitzten Stahlblechtür. Dieser Verteilerkasten eignet sich optimal für die strukturierte Verkabelung von Multimedia-Systemen. Durch seine robuste Bauweise und flexible Montagemöglichkeiten ist er ideal für den Einsatz in Wohn- und Geschäftsgebäuden. Mit Schutzklasse II bietet er zuverlässigen Schutz für Ihre Elektronik.

EAN

3250616480230

Marke

Hager

VPE

1 Stück

Preisgruppe

H122

Passende Tools

Preis

424,40 MDL

/ Stück *

Fachgroßhandel finden

Zubehör
Technische Merkmale
Ökologischer Wert
Downloads
Weitere Produkte
Ausschreibungstext

Kontakt Datenblatt

Vervollständigen Sie Ihr System

Optionales Zubehör

Erweiterungspakete 16 Produkte verfügbar
Patchkabel 4 Produkte verfügbar

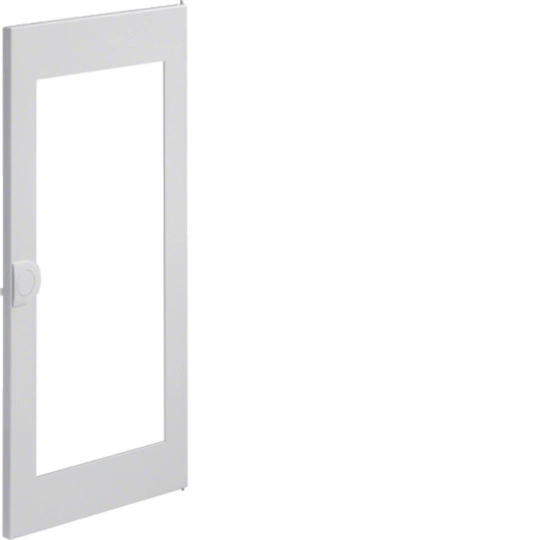

Tür/Bedienfeld 5 Produkte verfügbar

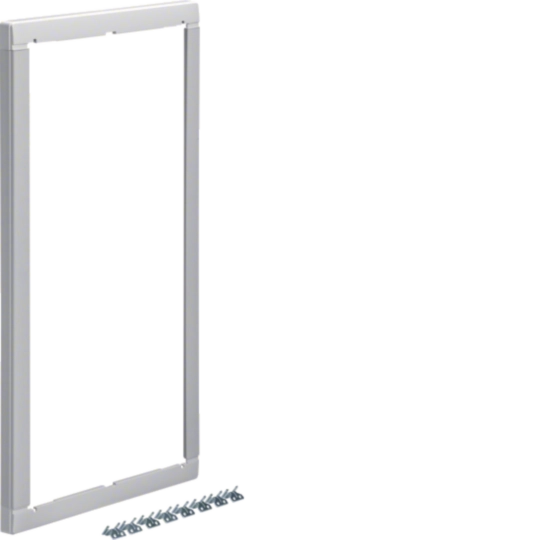

Abdeckungen/Blenden/Blendrahmen 3 Produkte verfügbar

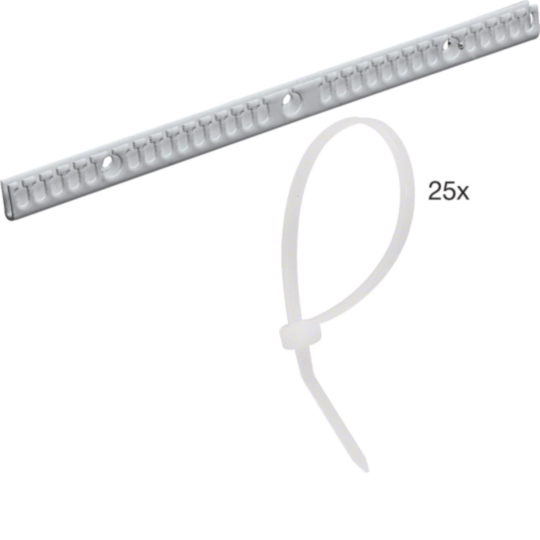

Komponenten für Verdrahtung, Kabeleinführung und Kabelbefestigung 2 Produkte verfügbar
Mehr sehen 55 Produkte verfügbar

Technische Merkmale

Höhe
630,50 mm
Breite
348 mm
Tiefe
94,50 mm
Schutzklasse
Schutzklasse II
Schließungstyp
Schnappverschluss, Ohne Schloss
Stoßfestigkeit IK
IK05
Anzahl Felder
1.0
Anzahl Reihen
3.0
Montage auf
Hohlwand
Geeignet für Aussenbereich
Nein
Farbe
Reinweiß
RAL Nummer
9010
Anzahl Schranktüren
1.0
Anzahl der Schlösser
0.0
Nennspannung
400 - 400 V
Description
Der Hager Kleinverteiler volta für Multimedia-Anwendungen ist ein 3-reihiger Installationsverteiler ausgestattet mit einer geschlitzten Stahlblechtür. Dieser Verteilerkasten eignet sich optimal fü
Montageart
Schraubbefestigung
Mit Montageplatte
Ja
Anzahl der Schienen
1.0
Mit Schloss
Nein
Mit Erdungsklemmenblock
Nein
Anzahl Module
36
Einbauhöhe
596 mm
Einbaubreite
314 mm
Einbautiefe
90 mm
Breite in Teilungseinheiten
12.0
Mit Leitungseinführung
Ja
Werkstoff Montageplatte
Acrylnitril-Styrol-Acrylester (ASA), Polycarbonat (PC)
Glühdrahttest
850 °C

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

Zertifizierungen und Dokumente

PEP - ENCLOSURE SURFACE GAMMA 26 M (english)

PDF

25.4 MB

Hager REACH declaration VH36NW

PDF

44.2 KB

Hager RoHS Report VH36NW

PDF

42.7 KB

Downloads

Mehr Downloads

Ausschreibungstext

Multimedia, volta, HWV, 3-reihig, mit geschlitzter Stahlblechtür, mit Zubehör Installationskleinverteiler Hohlwand aus Kunststoff, nach DIN VDE 61439-3, geeignet zum Einsatz in Wohngebäuden nach DIN 18015 und zum Einbau von schutzisolierten VDI Komponenten. Schutzart IP30, Schutzklasse II schutzisoliert. Bestehend aus: Kunststoff-Mauerkasten mit serienmäßigem Leitungsabfang, ausbrechbaren Leitungseinführungsschieber mit Schnappbefestigung und integrierter Wasserwaage. Hohlwandbefestigung mit Schnellfixierungshebel, seitlich oder oben/unten montierbar. Verdrehbarer Blendrahmen mit Lüftungstür aus Stahlblech, pulverbeschichtet und eingebrannt, mit 15 mm Putzausgleich. Lüftungstür, frontbündig mit innenliegenden handbedienbaren Scharnieren. Türverschluss mit frontbündiger Griffmulde und selbsttätig zurückklappendem Griff, Türanschlag rechts oder links ohne Blendrahmen-Demontage. Oberer Anschlussraum: Patch Panel und DIN-Hutschiene isoliert aufgerastet zur Aufnahme von unterschiedlichen Kommunikationsmodulen, für den geforderten Funktionspotentialausgleich nach DIN EN 50310 (VDE 0800-2-310) sind am Patch Panel 2 Schraubbefestigungen vorhanden. Beschriftungsmöglichkeit mit beiliegendem Bezeichnungsstreifen zur Portbeschriftung. Vormontierte gelochte Montageplatten aus verzinktem Stahlblech mit 3,2 mm Lochung sind eingebaut. Ein Universalhaltebügel kann für die schraublose Befestigung von VDI-Komponenten direkt auf dem Lochblech eingehängt werden. Im unteren Anschlussraum ist eine 3-fach Schutzkontaktsteckdose (90° drehbar) montiert. Die Steckdosen sind mit einer beiliegenden Schutzkontaktabdeckung zur Einhaltung der Schutzklasse II bestückbar. Hinweis: Ein Überspannungsschutzmodul Typ 3 kann direkt angeschlossen werden (nicht enthalten). Montage auf: Hohlwand Anzahl der Schienen: 1 Anzahl Reihen: 3 Anzahl Felder: 1 Anzahl Module: 36 Anzahl der halben Module von 17,5 mm pro Klemmenschiene: 72 Höhe: 630,50 mm Breite: 348 mm Tiefe: 94,50 mm Anzahl Schranktüren: 1 Anzahl der Schlösser: 0 Werkstoff Montageplatte: Acrylnitril-Styrol-Acrylester (ASA) Polycarbonat (PC) Schutzklasse: Schutzklasse II Stoßfestigkeit IK: IK05 IP-Klasse (Ingress Protection): IP30 Halogenfrei: Nein Schließungstyp: Schnappverschluss Ohne Schloss Fabrikat : Hager oder gleichwertig Artikel : VH36NW gewähltes Fabrikat/Typ: '___________/___________' liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert!

Exportieren

Technische Fragen?

Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Türkommunikation weiter.

06842 945-9704

*Irrtümer und technische Änderungen vorbehalten | Unverbindliche Preisempfehlung zzgl. MwSt.
