Kleinverteiler volta, Multimedia, Unterputz, 3-reihig, geschlitzte Stahlblechtür VU36NW
Der Hager Kleinverteiler volta, für Unterputzmontage, 3-reihiger Verteiler mit geschlitzter Stahlblechtür und optimierte Lösung für die Multimedia- und Installationsverteilung. Der Verteilerkasten ist ideal für den Einsatz in privaten und kommerziellen Gebäuden, unterstützt eine strukturierte Kabelverwaltung und gewährleistet Sicherheit sowie einfache Zugänglichkeit.
EAN
3250616615724
Marke
Hager
VPE
1 Stück
Preisgruppe
H121
Preis
394,30 MDL
/ Stück
*
Vervollständigen Sie Ihr System
Optionales Zubehör
-

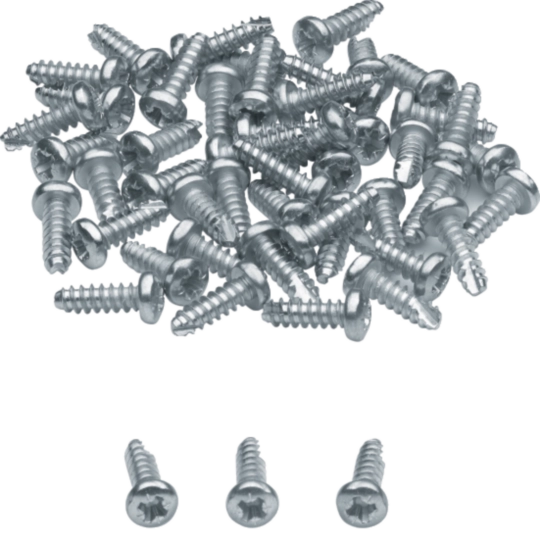

Sortimentskasten für Schrauben 3 Produkte verfügbar -

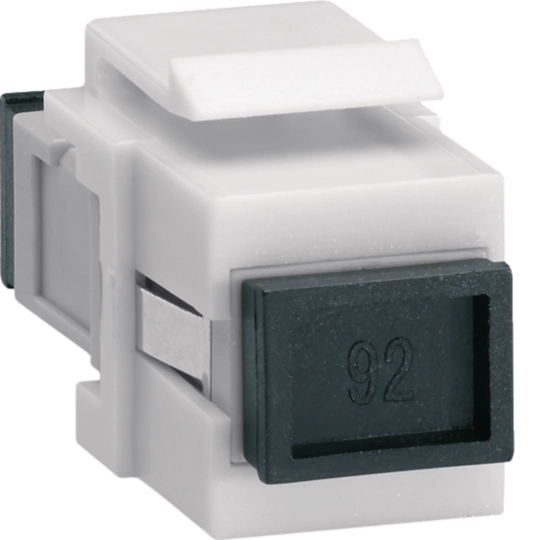

Patchmodul 9 Produkte verfügbar -
Steckdose 4 Produkte verfügbar -

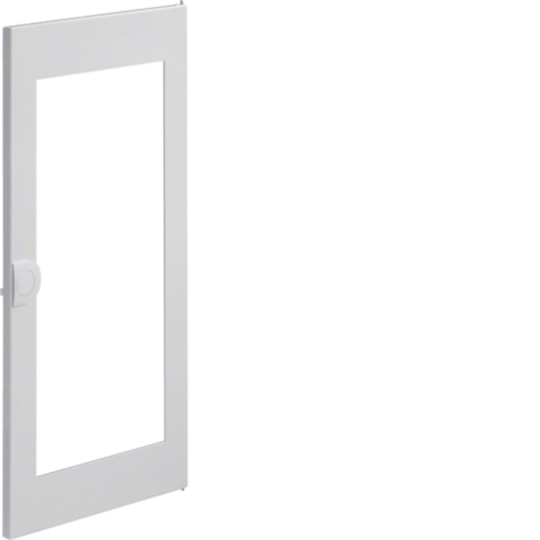

Tür/Bedienfeld 5 Produkte verfügbar -

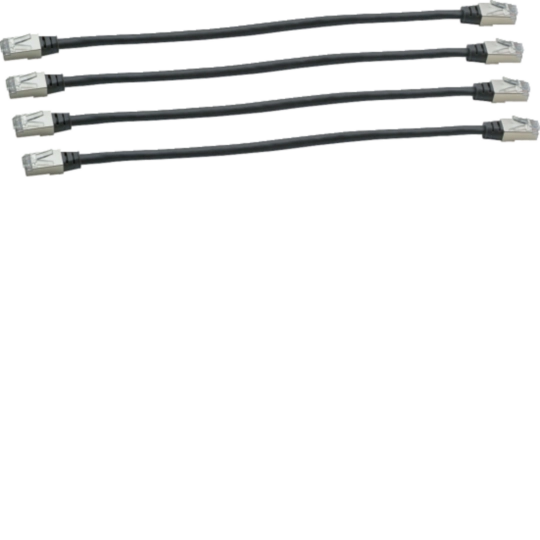

Patchkabel 4 Produkte verfügbar -
Mehr sehen 51 Produkte verfügbar
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Produktbild VU36NW
Produktbild VU36NW
-
Produktdatenblatt
Hager Produktdatenblatt VU36NW
Multimedia, volta, UPV, 3-reihig, mit geschlitzter Stahlblechtür
PDF182.80 KB -
Bedienungsanleitung
Bedienungsanleitung International 2025-01-31
RFA9.70 MB -
BIM Revit Objekte
Serie: Volta. Unterputz-Verteiler ohne DIN-Schienensystem. Deutsch - Hosted-Familie - REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1.37 MB
Serie: Volta. Unterputz-Verteiler ohne DIN-Schienensystem. Deutsch - Non hosted-Familie - REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
URL1.35 MB -
Tools
Hager Ready App - Ihr digitaler Assistent
Erstellen Sie mit Hager Ready schnell und einfach Raumbücher und planen Sie die normgerechte Konfiguration von Klein- und Feldverteilern bis zu Stromlaufplänen, Beschriftung und Stücklisten. Mobil vor Ort oder per Tablet.
URL
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
PDF -
Konformitätserklärung
CE Declaration Volta Multimedia
Konformitätserklärung International 2020-09-07
1.80 MB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
FZ06MMOPatch-Panel 6-fach (E-Dat), ohne Module , für Hutschiene oder geschraubtPreis35,70 MDL/ Stück * -
2
VZ314RJRJ45 Modul (E-Dat), universal, C6, ISO A, 10GBit Ethernet (IEEE 802.3an), 180°Preis26,00 MDL/ Stück * -
3
VZ30USKeystone Modul, universal, USB, USB 3.0 A-Buchse auf USB 3.0 A-BuchsePreis24,90 MDL/ Stück * -
4
VZ316FBKOAX Modul (E-Dat), universal, IEC/Antennen-BuchsePreis25,40 MDL/ Stück * -
5
VZ314BLBlind Modul (E-Dat), universal, zur Abdeckung nicht benötigter ModulfelderPreis6,11 MDL/ Stück *
Ausschreibungstext
Multimedia, volta, UPV, 3-reihig, mit geschlitzter Stahlblechtür
Installationskleinverteiler Unterputz aus Kunststoff, nach DIN VDE 61439-3, geeignet zum Einsatz in Wohngebäuden nach DIN 18015 und zum Einbau von schutzisolierten VDI Komponenten. Schutzart IP30, Schutzklasse II schutzisoliert.
Bestehend aus: Kunststoff-Mauerkasten mit serienmäßigem Leitungsabfang, ausbrechbarem Leitungseinführungsschieber mit Schnappbefestigung, integrierter Wasserwaage und verzinkten Stahlblech-Befestigungslaschen. Verdrehbarer Blendrahmen mit Lüftungstür aus Stahlblech, pulverbeschichtet und eingebrannt, mit 15 mm Putzausgleich. Lüftungstür, frontbündig mit innenliegenden handbedienbaren Scharnieren. Türverschluss mit frontbündiger Griffmulde und selbsttätig zurückklappendem Griff, Türanschlag rechts oder links ohne Blendrahmen-Demontage.
Oberer Anschlussraum: Patch Panel und DIN-Hutschiene isoliert aufgerastet zur Aufnahme von unterschiedlichen Kommunikationsmodulen, für den geforderten Funktionspotentialausgleich nach DIN EN 50310 (VDE 0800-2-310) sind am Patch Panel 2 Schraubbefestigungen vorhanden. Beschriftungsmöglichkeit mit beiliegendem Bezeichnungsstreifen zur Portbeschriftung. Vormontierte gelochte Montageplatten aus verzinktem Stahlblech mit 3,2 mm Lochung sind eingebaut. Ein Universalhaltebügel kann für die schraublose Befestigung von VDI-Komponenten direkt auf dem Lochblech eingehängt werden.
Im unteren Anschlussraum ist eine 3-fach Schutzkontaktsteckdose (90 Grad drehbar) montiert. Über eine Anschlussklemme sind die Steckdosen direkt anschließbar. Die Steckdosen sind mit einer beiliegenden Schutzkontaktabdeckung zur Einhaltung der Schutzklasse II bestückbar.
Montage auf: Unterputz
Anzahl der Schienen: 1
Anzahl Reihen: 3
Anzahl Felder: 1
Anzahl Module: 36
Anzahl der halben Module von 17,5 mm pro Klemmenschiene: 72
Höhe: 630,50 mm
Breite: 348 mm
Tiefe: 94,50 mm
Anzahl Schranktüren: 1
Anzahl der Schlösser: 0
Werkstoff Montageplatte: Metall
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK05
IP-Klasse (Ingress Protection): IP30
Halogenfrei: Nein
Schließungstyp: Schnappverschluss
Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : VU36NW
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
