Kleinverteiler volta, Unterputz, 3×12 PLE, IP30, Schutzklasse II, Stahlblechtür VU36NC
Kleinverteiler volta für Unterputz-Montage, Schutzklasse II, bietet eine Kapazität von 3x12 Platzeinheiten. Entspricht IP30 und ist mit einer Tür ausgestattet. Ideal für sichere und übersichtliche Elektroinstallationen in Wohn- und Geschäftsbereichen. Ermöglicht eine effiziente Verwaltung und Verteilung der elektrischen Leitungen.
EAN
3250616614420
Marke
Hager
VPE
1 Stück
Preisgruppe
H121
Preis
197,40 MDL
/ Stück
*
Vervollständigen Sie Ihr System
Optionales Zubehör
-

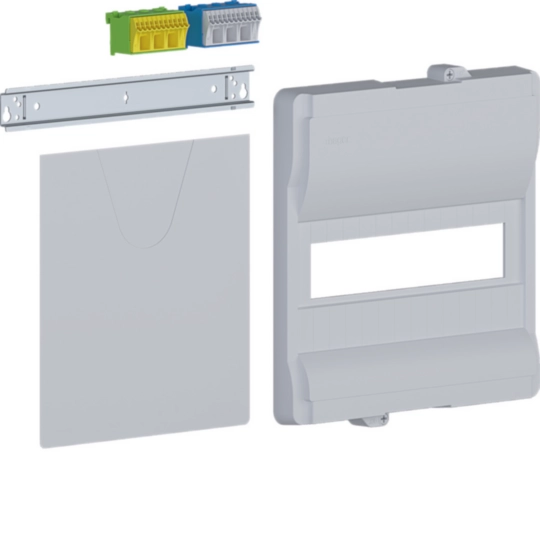

Erweiterungspakete 21 Produkte verfügbar -

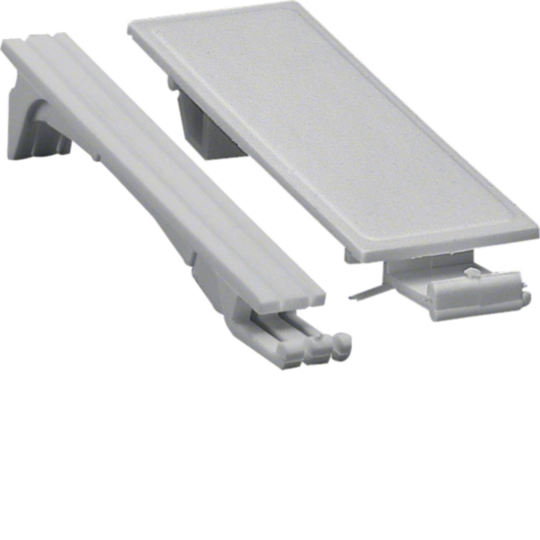

Abdeckstreifen/-leiste 3 Produkte verfügbar -

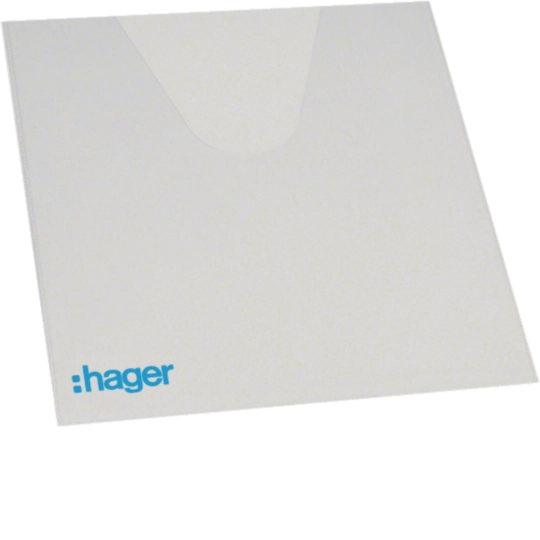

Plantasche 2 Produkte verfügbar -

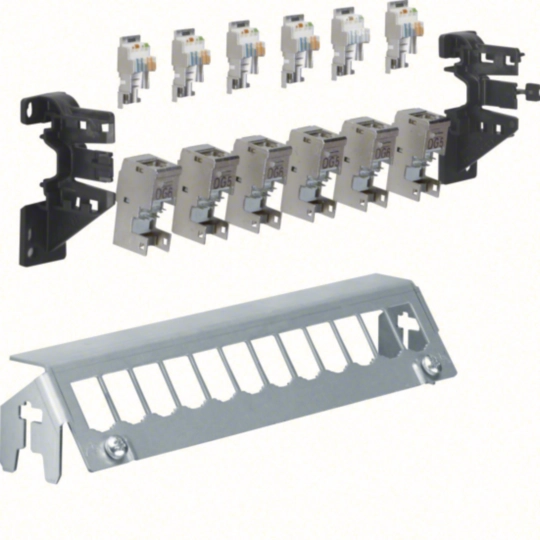

Patchpanel 3 Produkte verfügbar -
Steckdose 4 Produkte verfügbar -
Mehr sehen 66 Produkte verfügbar
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Produktbild VU36NC
Produktbild VU36NC
-
Produktdatenblatt
Hager Produktdatenblatt VU36NC
Kleinv. Volta UPV 3x12PLE IP30 Tür
PDF206.04 KB -
Bedienungsanleitung
Bedienungsanleitung International 2024-11-21
RFA9.98 MB -
BIM Revit Objekte
Serie: Volta. Unterputz-Verteiler IP30 mit DIN-Schienensystem. Deutsch - Hosted-Familie - REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1.27 MB
Serie: Volta. Unterputz-Verteiler IP30 mit DIN-Schienensystem. Deutsch - Non hosted-Familie - REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
URL1.25 MB -
Tools
Hager Ready App - Ihr digitaler Assistent
Erstellen Sie mit Hager Ready schnell und einfach Raumbücher und planen Sie die normgerechte Konfiguration von Klein- und Feldverteilern bis zu Stromlaufplänen, Beschriftung und Stücklisten. Mobil vor Ort oder per Tablet.
URL
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
PDF -
Konformitätserklärung
Declaration
Konformitätserklärung International 2023-08-16
PDF359.72 KBKonformitätserklärung International 2023-08-07
366.52 KB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
S30NAbdeckclip (Satz),10x18mm/2x9mm,RAL9010,zum Verschließen der GeräteschlitzePreis12,00 MDL/ Stück * -
2
ZZ35SAbdeckstreifen, sperrbar, Breite 12 PLE, für NAR-Haube mit 216mm GeräteschlitzPreis10,80 MDL/ Stück * -
3
S35SHutschienenabdeckung, Abdeckstreifen, univers Z, 219 mm, für 12 PLE, brechbarPreis5,30 MDL/ Stück * -
4
VZ324BSBezeichnungsstreifen, 24PLE, selbstklebend, mit beschriftbarem PapierstreifenPreis26,60 MDL/ Stück * -
5
VZ312BSBezeichnungsstreifen, 12PLE, selbstklebend, mit beschriftbarem PapierstreifenPreis13,10 MDL/ Stück *
Ausschreibungstext
Kleinv. Volta UPV 3x12PLE IP30 Tür
Installationskleinverteiler Unterputz aus Kunststoff, nach DIN VDE 60670-24 und DIN 43871, geeignet zum Einsatz in Wohngebäuden nach DIN 18015. Zum Einbau von Geräten bis 63 A mit 70 mm Einbautiefe nach Maßnorm DIN 43880, Bemessungsspannung 400V/50Hz. Schutzart IP30, Schutzklasse II schutzisoliert.
Bestehend aus: Kunststoff-Mauerkasten mit serienmäßigem Leitungsabfang und ausbrechbaren Leitungseinführungsschiebern mit Schnappbefestigung, integrierter Wasserwaage und verzinkten Stahlblech-Befestigungslaschen. Geräteträger aus verzinktem Stahlblech, Hutschienen einzeln isoliert einbaubar. Geräteabdeckung aus Kunststoff mit 46 mm Geräteschlitz, Schnellverschlussbefestigung mit 90° Drehung, serienmäßig plombierbar. Verdrehbarer Blendrahmen mit Tür aus Stahlblech, pulverbeschichtet und eingebrannt, mit 15 mm Putzausgleich. Tür, frontbündig mit innenliegenden handbedienbaren Scharnieren. Türverschluss mit frontbündiger Griffmulde und selbsttätig zurückklappendem Griff, Türanschlag rechts oder links ohne Blendrahmendemontage. Serienmäßige Schaltplanbefestigung in der Tür und integrierter seitlicher Leitungsführungskanal mit Kabelhalteklammern. Fingersichere PE/N-Klemme mit Stecktechnik in montagefreundlicher Schnapptechnik und N-Klemme für FI-Kreise serienmäßig.
Montage auf: Unterputz
Anzahl der Schienen: 3
Anzahl Reihen: 3
Anzahl Felder: 1
Anzahl Module: 36
Anzahl der halben Module von 17,5 mm pro Klemmenschiene: 72
Höhe: 630,50 mm
Breite: 348 mm
Tiefe: 98 mm
Anzahl Schranktüren: 1
Anzahl der Schlösser: 0
Werkstoff: Kunststoff
Schutzklasse: Schutzklasse II
IP-Klasse (Ingress Protection): IP30
Halogenfrei: Nein
Schließungstyp: Schnappverschluss
Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : VU36NC
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
