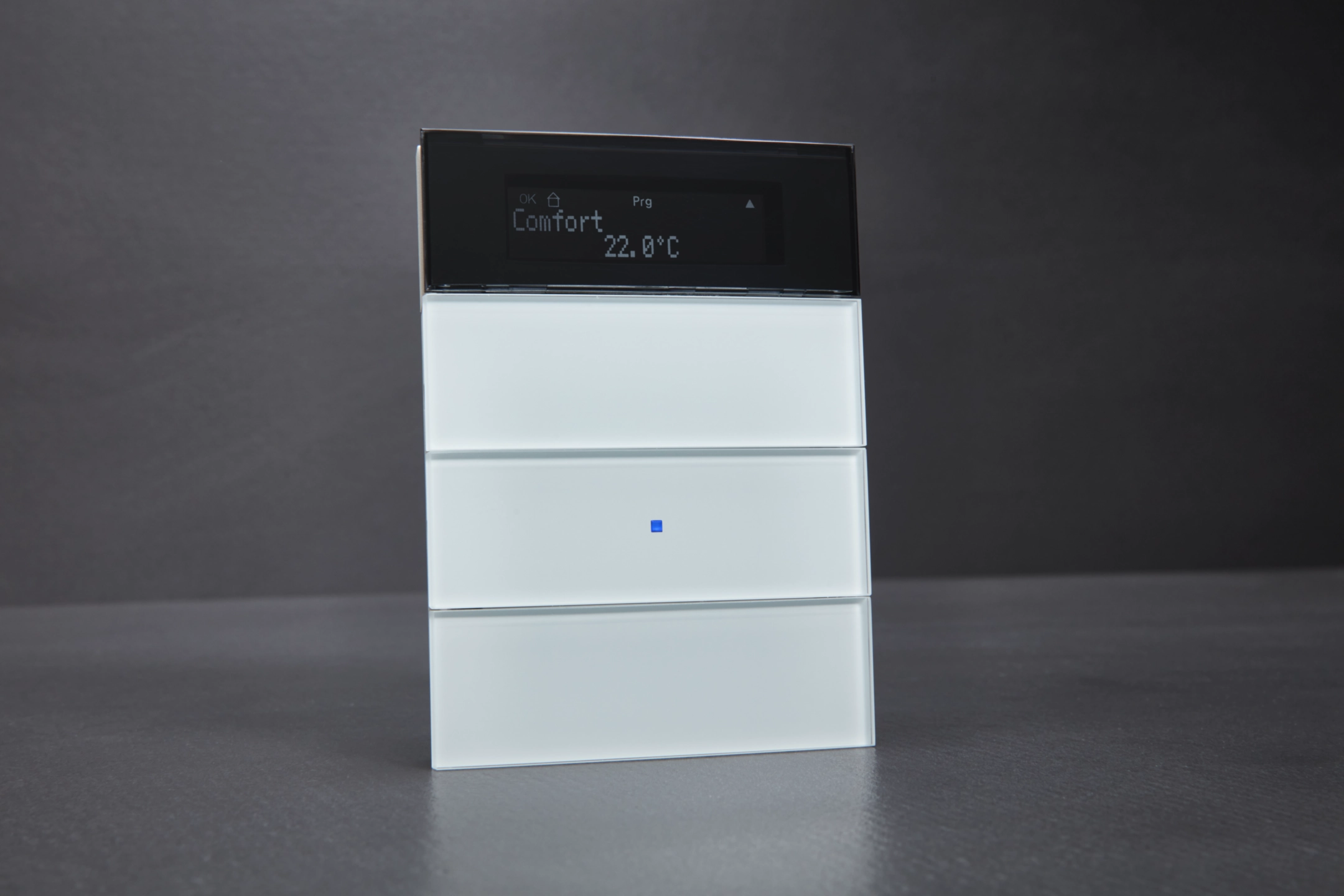

KNX Tastsensor 3-fach mit Temperaturregler und Display B.IQ Glas, polarweiß 75663590
Der B.IQ Tastsensor 3-fach mit Temperaturregler und Display ermöglicht die Steuerung von Heizung, Licht und Jalousien. Er ist für die Unterputz-Installation konzipiert und verfügt über ein beleuchtetes Display zur Anzeige von Temperatur und Zeit. Integrierte LEDs zeigen den Status an. Er unterstützt EIB/KNX und erlaubt die Programmierung über die Anwenderschnittstelle.
EAN
4011334380917
Marke
Berker
VPE
1 Stück
Preisgruppe
B082
Preis
427,50 MDL
/ Stück
*
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Beschriftungsfeld 2 Produkte verfügbar -
1 Produkte verfügbar
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Produktbild 75663590
Produktbild 75663590
-

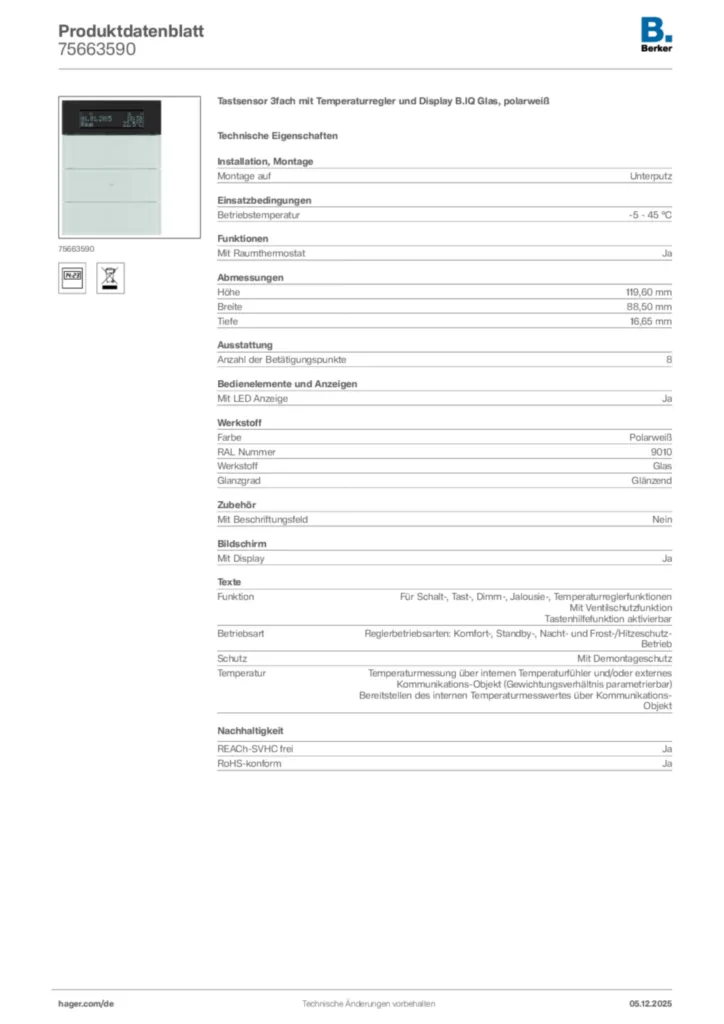

Produktdatenblatt
Berker Produktdatenblatt 75663590
Tastsensor 3fach mit Temperaturregler und Display B.IQ Glas, polarweiß
PDF73.42 KB -
Montageanleitung
Bedienungs- und Montageanleitung für 7566xx - B.IQ Tastsensor mit Temperaturregler (DE, 2021-01)
Montageanleitung de-DE 2006-12-29
PDF264.57 KB
Bedienungs- und Montageanleitung für 7566xx - B.IQ Tastsensor mit Temperaturregler (DE, 2021-01)
Montageanleitung de-DE 2006-12-28
PDF1.18 MB
Bedienungs- und Montageanleitung für 7566xx - B.IQ Tastsensor mit Temperaturregler (EN, 2021-01)
Montageanleitung en-GB 2007-01-23
PDF164.52 KB
Bedienungs- und Montageanleitung für 7566xx - B.IQ Tastsensor mit Temperaturregler (EN, 2021-01)
Montageanleitung en-GB 2007-01-23
PDF2.09 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6.03 MB -
Produktinformation
Überzeugend im Design - einfach in der Konfiguration:
die Berker RTR-Familie mit domovea (22DE0037)
ZIP2.94 MB -
Tool
Beschriftungsvorlagen (DesignPro 2000) für B.IQ Tastsensoren - 7516xx-7566xx, Stand: 2014-01
Tool de-DE 2023-10-30
EXE72.77 KB -
KNX Produktdatenbank
KNX plugin for 7566xx-BIQ - B.IQ push-button with thermostat (V205)
KNX Produktdatenbank en-GB, de-DE 2023-08-25
EXE9.16 MB
KNX plugin for 7566359xx-7566459xx-7566559xx - B.IQ push-button with thermostat (V107B)
KNX Produktdatenbank de-DE 2023-08-25
ZIP6.34 MB
KNX plugin for 7566359xx-7566459xx-7566559xx - B.IQ push-button with thermostat (V107B)
KNX Produktdatenbank de-DE 2023-08-25
EXE7.59 MB
KNX plugin for 7566359xx-7566459xx-7566559xx - B.IQ push-button with thermostat (V108B)
KNX Produktdatenbank de-DE 2023-08-25
EXE7.72 MB
KNX plugin for 7566359xx-7566459xx-7566559xx - B.IQ push-button with thermostat (V108B)
KNX Produktdatenbank en-GB 2023-08-25
EXE6.35 MB
KNX plugin for 7566359xx-7566459xx-7566559xx - B.IQ push-button with thermostat (V108B)
KNX Produktdatenbank de-DE 2023-08-25
EXE6.35 MB
KNX plugin for 7566359xx-7566459xx-7566559xx - B.IQ push-button with thermostat (V108B)
KNX Produktdatenbank en-GB 2023-08-25
PDF7.72 MB -
Applikationshandbuch
Applikationsbeschreibung ETS für 7566xx-BIQ - B.IQ Tastsensor mit Temperaturregler (DE, 2004-06)
Applikationshandbuch de-DE 2020-01-01
PDF1.54 MB
Applikationsbeschreibung ETS für 75663xx-75664xx-75665xx - B.IQ Tastsensor mit Temperaturregler (DE, 2004-04)
Applikationshandbuch de-DE 2020-01-01
PDF486.88 KB
Applikationsbeschreibung ETS für 75663xx-75664xx-75665xx - B.IQ Tastsensor mit Temperaturregler (EN, 2007-01)
Applikationshandbuch en-GB 2020-01-01
PDF200.30 KB
Applikationsbeschreibung ETS für 756635xx-756636xx-756645xx-756646xx-756655xx-756656xx - B.IQ Tastsensor mit Temperaturregler (DE, 2006-11)
Applikationshandbuch de-DE 2020-01-01
PDF1.31 MB
Applikationsbeschreibung ETS für 756635xx-756636xx-756645xx-756646xx-756655xx-756656xx - B.IQ Tastsensor mit Temperaturregler (EN, 2004-09)
Applikationshandbuch en-GB 2020-01-01
PDF2.39 MB
Applikationsbeschreibung ETS für 756635xx-756636xx-756645xx-756646xx-756655xx-756656xx - B.IQ Tastsensor mit Temperaturregler (EN, 2007-07)
Applikationshandbuch en-GB 2020-01-01
URL2.63 MB -
Tools
Hager Pilot App - Konfigurator für domovea, flow und Elcom
Mit der Hager Pilot App können Sie den domovea Server (TJA670, TJA470), den Energiemanagement Controller (XEM461) und dem Elcom Server (TJA510N) einrichten, konfigurieren und verwalten.
URL
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
PDF -
Konformitätserklärung
Konformitätserklärung
Konformitätserklärung International 2021-05-04
PDF269.33 KBKonformitätserklärung
Konformitätserklärung International 2021-05-04
269.68 KB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
75663599KNX Tastsensor 3-fach mit Temperaturregler und Display B.IQ polarweiß, mattPreis319,60 MDL/ Stück * -
2
75663593Tastsensor 3fach mit Temperaturregler und Display B.IQ Edelstahl RostfreiPreis372,00 MDL/ Stück * -
3
75663592Tastsensor 3fach mit Temperaturregler und Display B.IQ Glas, schwarzPreis427,50 MDL/ Stück * -
4
80960299Abdeckung für Tastsensor-Modul 1fach mit Linse S.1/B.x polarweiß, mattPreis5,61 MDL/ Stück * -
5
80960285Abdeckung für Tastsensor-Modul 1fach mit Linse S.1/B.x anthrazit, mattPreis6,41 MDL/ Stück *
Ausschreibungstext
Tastsensor 3fach mit Temperaturregler und Display B.IQ Glas, polarweiß
B.IQ Tastsensor 3-fach mit Temperaturregler und Display (RTR-Display), rahmenlos, drei Wippen, mit Betriebs-LED, blau und sechs Status-LED, weiß, Display, dunkel mit weiß leuchtender Schrift, mit Demontageschutz. Unterputz-Installation. EIB-Anwendermodul zum Aufstecken auf Busankoppler plus Up über Anwenderschnittstelle (AST). Kombinationsgerät aus Tastsensor und Raumtemperaturregler mit Raumtemperaturschaltuhr sowie zwei Wochenschaltuhren, 3 Wippen zur Bedienung von Gebäudefunktionen in beliebigen Kombinationen, zweizeiliges Display mit zusätzlicher Symbolzeile, mit zwei zusätzlichen integrierten Tasten zum Einstellen und Ablesen von Raumtemperatur, Raumtemperaturschaltuhr, Wochenschaltuhren, Grundeinstellungen sowie Anzeige von Datum, Uhrzeit, Außentemperatur sowie 14 Byte Meldetexten (EIS 15). Display: Beleuchtung Ein, automatische Abschaltung, Schaltung über Objekt. Beschriftung möglich über optionale Beschriftungsfelder, Beleuchtung über Status-LED. Alarmmeldung nach Abziehen vom UP Busankoppler als 1-Bit Schaltelegramm, 1- oder 2-Byte Wertetelegramm, Bedienung sperrbar über Objekt, Tastsensor: Bedienkonzept pro Wippe als 2 Tasten (2 Objekte) oder Wippe (1 Objekt), Tastenhilfe mit Klartextanzeige, Tastenfunktionen: Schalten/Tasten, Dimmen, Einflächenbedienung (Schalten/Tasten, Dimmen, Jalousie) möglich, Jalousie, Wertgeber EIS 6 (1 Byte), Lichtszenenabruf mit/ohne Speicherfunktion, Wertgeber 2 Byte, Betriebsmodus-Umschaltung Reglerbetrieb, Schaltuhr-Bedienung. Wippenfunktionen: Schalten, Dimmen, Jalousie jeweils mit/ohne Einflächenbedienung, Betriebsmodus-Umschaltung für Reglerbetrieb. Raumtemperaturregler: Einzelraum-Temperaturregelung, Erfassung der aktuelle Raumtemperatur und Verarbeitung zu einer Stellgröße. Reglerbedienung Tasten links und rechts des Displays: Betriebsmodusumschaltung (Komfort-, Standby-, Nacht-, Frost/Hitzeschutz-Betrieb), Temperatur-Sollwerte. Betriebsarten: Heizen, Kühlen bzw. Heizen und Kühlen, Grund- und Zusatzheizen/Kühlen bzw. Grund- und Zusatzheizen und Kühlen, Regler abschaltbar (Taupunktbetrieb) bzw. Regler oder Bedienung des Reglers sperrbar, Ventilschutzfunktion. Regelungsarten: Stetige PI-Regelung, schaltende PI-Regelung (PWM) schaltende 2-Punkt-Regelung (Ein/Aus), Präsenztaste zur Komfortverlängerung parametrierbar, Temperaturerfassung über internen und/oder externen Fühler (Mittelwertbildung möglich), Stellgrößenobjekte invertierbar, Meldeobjekte für Heizen und Kühlen, Objekt für Reglerstatus, Voreingestellte Regelparameter für gängige Heiz- bzw. Kühlkörper, Separates Fensterkontakt-Objekt, Raumtemperaturschaltuhr: Zeitabhängige Verstellung der Betriebsmodi Komfort-, Standby-, Nacht-Betrieb, Wochenprogramm, max. 28 Schaltzeiten, Sperrung über Objekt. Wochenschaltuhren: Funktion Schalten, Wertgeber 1 Byte, Lichtszenen-Nebenstelle, max. 14 Schaltzeiten, Sperrung der Schaltuhren über Objekt.
Montage auf: Unterputz
Betriebstemperatur: -5 - 45 °C
Mit Raumthermostat: Ja
Höhe: 119,60 mm
Breite: 88,50 mm
Tiefe: 16,65 mm
Anzahl der Betätigungspunkte: 8
Mit LED Anzeige: Ja
Farbe: Polarweiß
RAL Nummer: 9010
Werkstoff: Glas
Glanzgrad: Glänzend
Mit Beschriftungsfeld: Nein
Fabrikat : Berker oder gleichwertig
Artikel : 75663590
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
