Komplettfeld Multimedia, univers Z, 1050 mm, 2-feld, ohne Patchmodule UF32NW
Das Komplettfeld Multimedia univers Z, 1050mm, 2-feldig, bietet eine werkzeuglose Schnellmontage . Gemäß DIN 43870 für Zählerplätze und Maße auf Basis eines Rastersystems. Es umfasst ein Traggerüst mit Tragschienen und eine gelochte Montageplatte. Das vormontierte Patchpanel ist für bis zu 24 Ports ausgelegt und verfügt über drehbare Schutzkontaktsteckdosen sowie Halteklammern für Kabel. Geschirmte Datenmodule RJ45 Kat. 6 und Verbindungen zur Potentialausgleichsschiene sind separat zu erwerben.
EAN
3250616161078
Marke
Hager
VPE
1 Stück
Preisgruppe
H016
Preis
478,90 MDL
/ Stück
*
Vervollständigen Sie Ihr System
Optionales Zubehör
-

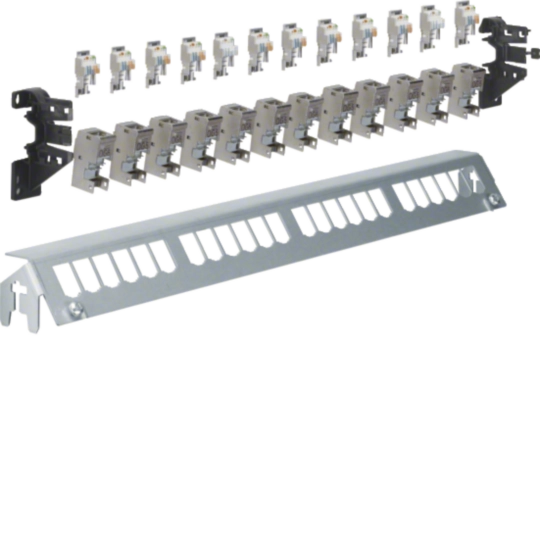

Patchpanel 4 Produkte verfügbar -

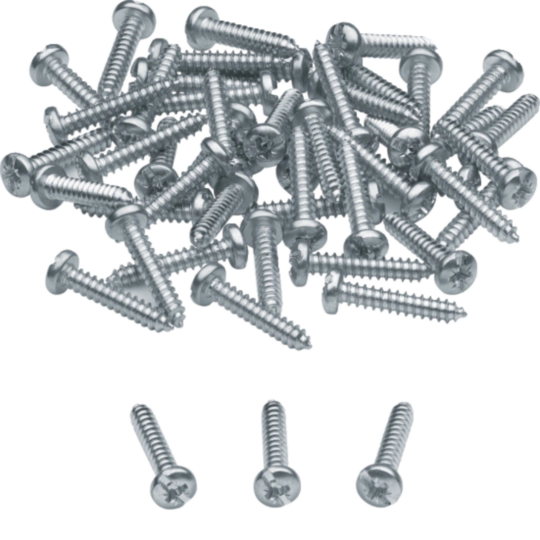

Sortimentskasten für Schrauben 2 Produkte verfügbar -

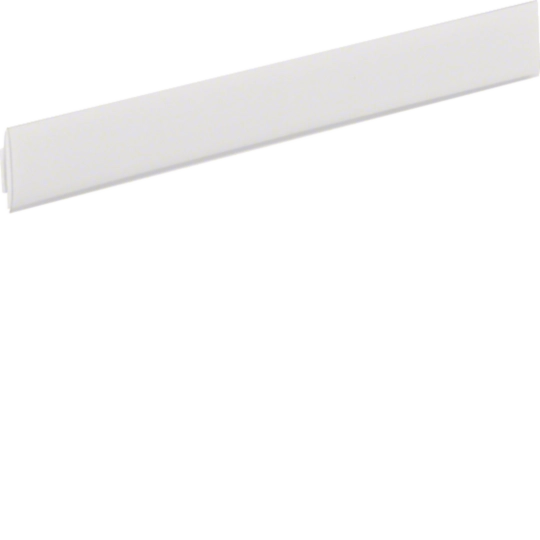

Kennzeichnungsmaterial 3 Produkte verfügbar -
Steckdose 2 Produkte verfügbar -

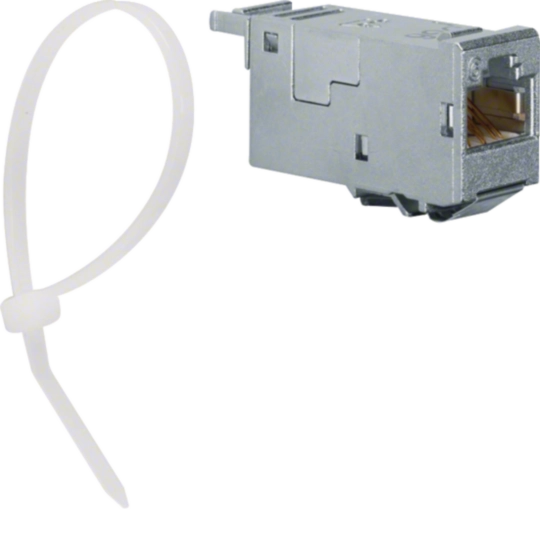

Gängiges Zubehör 8 Produkte verfügbar -
Mehr sehen 14 Produkte verfügbar
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Produktbild UF32NW
Produktbild UF32NW
-

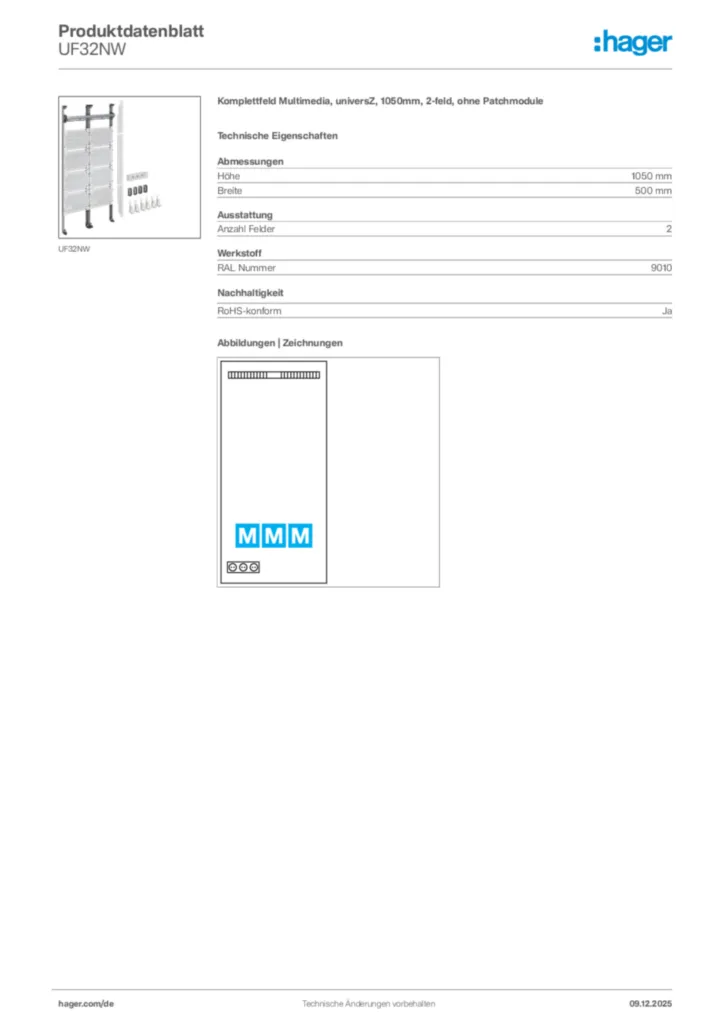

Produktdatenblatt
Hager Produktdatenblatt UF32NW
Komplettfeld Multimedia, universZ, 1050mm, 2-feld, ohne Patchmodule
PDF216.34 KB -
Montageanleitung
Montageanleitung für UF2xx, UF3xx, UF4xx, UF5xx, VZ00xx, ZU37xx, ZU59xx - Komplettfeld Multimedia, universZ/Steckdosen (Stand: 03.2016)
Montageanleitung International 2020-01-01
PDF1.08 MB
Montageanleitung für UFxx, ZBxx, ZUxx - Schränke, universZ (Stand: 05.2016)
Montageanleitung de-DE 2016-05-30
PDF2.89 MB
Montageanleitung univers Z Multimedia
Montageanleitung International 2020-01-01
PDF11.54 MB
Montageleitung univers Z Innenausbau
Montageanleitung International 2022-11-23
PDF15.39 MB -
Tipps
Hager Tipp 35
Funktionspotentialausgleich (20DE0082)
PDF2.03 MB
Hager Tipp 44
Die aktuelle VDE-AR-N 4100:2019-04 (23DE0112)
URL12.81 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Zählerplatz-Konfigurator ZPlan
Planen Sie Ihre Verteilungen einfach und normgerecht mit ZPlan.
PDF6.34 KB -
Konformitätserklärung
Konformitätserklärung de-DE, en-GB 2025-08-12
444.52 KB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
TN733Patchkabelset Kat.6 S/FTP, RJ45 mit 4 Stück a 300mmPreis61,40 MDL/ Stück * -
2
TN002SPatchmodul als RJ45-Modul Kategorie Cat6 (STP) mit Hutschienenträger, REG 1 PLEPreis40,00 MDL/ Stück * -
3
FZ06MMOPatch-Panel 6-fach (E-Dat), ohne Module , für Hutschiene oder geschraubtPreis35,70 MDL/ Stück * -
4
VZ314RJRJ45 Modul (E-Dat), universal, C6, ISO A, 10GBit Ethernet (IEEE 802.3an), 180°Preis26,00 MDL/ Stück * -
5
VZ30USKeystone Modul, universal, USB, USB 3.0 A-Buchse auf USB 3.0 A-BuchsePreis24,90 MDL/ Stück *
Ausschreibungstext
Komplettfeld Multimedia, universZ, 1050mm, 2-feld, ohne Patchmodule
Einbausatz 1x Kommunikationsfeld(er) oder 2-feldig ohne Module zum Einbau in Zählerschranksystem durch werkzeuglose Schnellmontage nach DIN VDE 0603-1. Vormontierter Einbausatz bestehend aus Traggerüst mit Tragschienen, gelochte Montageplatte und montiertes Patchpanel isoliert aufgeschraubt für 12-Ports (1-feldig) oder für 24-Ports (2-feldig) mit Bezeichnungsstreifen. Beigelegt sind: 3-fach Schutzkontaktsteckdosen (90 Grad drehbar) zum Leitungsanschluss über Steckklemmen, Multimedia-Gerätehalter für VDI-Komponenten und Kabel- Halteklammern.
Hinweis: Geschirmte Datenmodule RJ45 Kat. 6 (500 MHz) sind nicht enthalten. Vom Patchpanel ist eine Leitung zur Potentialausgleichsschiene (Funktionspotentialausgleich nach DIN EN 50310 - VDE 0800-2-310) miteinander zu verbinden (nicht enthalten). Weitere Abschottungen vom Multimediafeld neben einem seitlichen Leerfeld oder anderen Einbausätzen sind nach Anwendung einzubauen (nicht enthalten).
Höhe: 1050 mm
Breite: 500 mm
Anzahl Felder: 2
RAL Nummer: 9010
Fabrikat : Hager oder gleichwertig
Artikel : UF32NW
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Türkommunikation weiter.
Vervollständigen Sie Ihr System
-
FZ24MM
Patch-Panel 24-fach (E-Dat), inkl. 12xRJ45 Module f.Hutschiene o.geschraubt
349,10 MDL / Stück* -
FZ24MK
Patch-Panel, univers, 24-fach, für Keystone, o. Module, f. Hutschiene/geschraubt
127,20 MDL / Stück* -
FZ24MMO
Patch-Panel 24-fach (E-Dat), ohne Module für Hutschiene oder geschraubt
127,20 MDL / Stück*
