Komplettfeld Multimedia, univers Z, Höhe 1350mm,1-feld, mit 6xPatchmodulen RJ45 UF511NW
Das Komplettfeld Multimedia, univers Z, 1350mm Höhe, 1-feld, beinhaltet 6x RJ45 Patchmodule, mit werkzeuglose Schnellmontage. Gemäß DIN 43870 für Zählerplätze und Maße auf Basis eines Rastersystems. Ausgestattet mit einem Traggerüst, Tragschienen, gelochter Montageplatte und einem 12-Port Patchpanel. Zusätzlich sind geschirmte Datenmodule RJ45 Kategorie 6 und drehbare Schutzkontaktsteckdosen integriert. Ideal für VDI-Komponenten und mit Kabel-Halteklammern ausgestattet.
EAN
3250616161184
Marke
Hager
VPE
1 Stück
Preisgruppe
H016
Preis
568,40 MDL
/ Stück
*
Vervollständigen Sie Ihr System
Optionales Zubehör
-

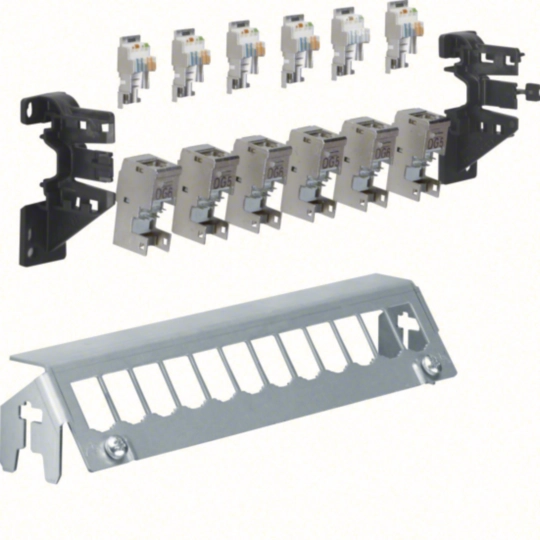

Patchpanel 4 Produkte verfügbar -

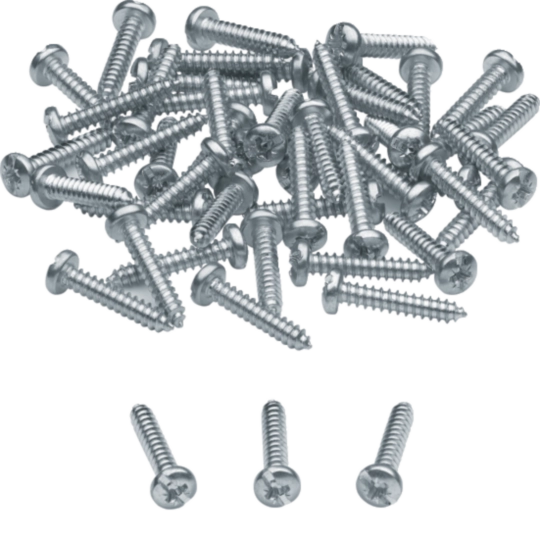

Sortimentskasten für Schrauben 2 Produkte verfügbar -

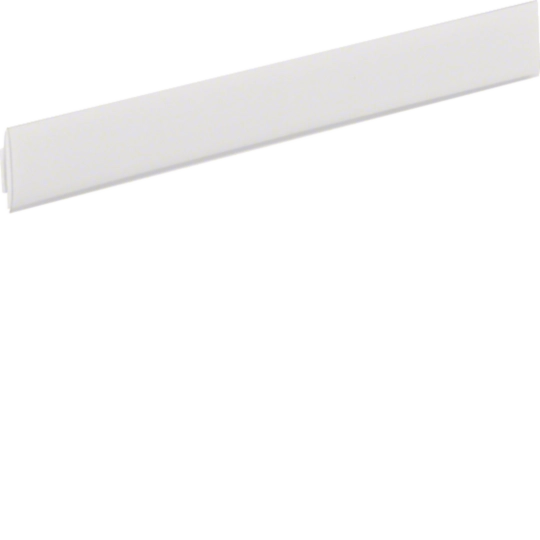

Kennzeichnungsmaterial 3 Produkte verfügbar -
Steckdose 2 Produkte verfügbar -
Gängiges Zubehör 8 Produkte verfügbar -
Mehr sehen 14 Produkte verfügbar
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Produktbild UF511NW
Produktbild UF511NW
-
Produktdatenblatt
Hager Produktdatenblatt UF511NW
Komplettfeld Multimedia,universZ Z, Höhe 1350mm,1--feld,mit 6xPatchmodulen RJ45
PDF172.80 KB -
Montageanleitung
Montageanleitung für UF2xx, UF3xx, UF4xx, UF5xx, VZ00xx, ZU37xx, ZU59xx - Komplettfeld Multimedia, universZ/Steckdosen (Stand: 03.2016)
Montageanleitung International 2020-01-01
PDF1.08 MB
Montageanleitung für UFxx, ZBxx, ZUxx - Schränke, universZ (Stand: 05.2016)
Montageanleitung de-DE 2016-05-30
PDF2.89 MB
Montageanleitung univers Z Multimedia
Montageanleitung International 2020-01-01
PDF11.54 MB
Montageleitung univers Z Innenausbau
Montageanleitung International 2022-11-23
PDF15.39 MB -
Tipps
Hager Tipp 35
Funktionspotentialausgleich (20DE0082)
PDF2.03 MB
Hager Tipp 44
Die aktuelle VDE-AR-N 4100:2019-04 (23DE0112)
URL12.81 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Zählerplatz-Konfigurator ZPlan
Planen Sie Ihre Verteilungen einfach und normgerecht mit ZPlan.
PDF6.34 KB -
Konformitätserklärung
Konformitätserklärung de-DE, en-GB 2025-08-12
444.52 KB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
TN733Patchkabelset Kat.6 S/FTP, RJ45 mit 4 Stück a 300mmPreis61,40 MDL/ Stück * -
2
TN002SPatchmodul als RJ45-Modul Kategorie Cat6 (STP) mit Hutschienenträger, REG 1 PLEPreis40,00 MDL/ Stück * -
3
FZ06MMOPatch-Panel 6-fach (E-Dat), ohne Module , für Hutschiene oder geschraubtPreis35,70 MDL/ Stück * -
4

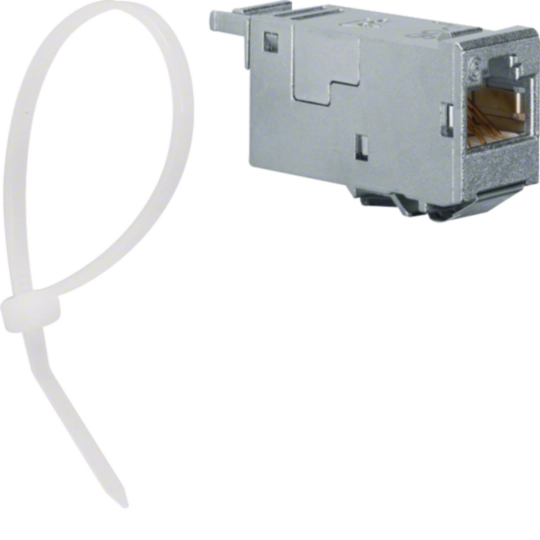

VZ314RJRJ45 Modul (E-Dat), universal, C6, ISO A, 10GBit Ethernet (IEEE 802.3an), 180°Preis26,00 MDL/ Stück * -
5
VZ30USKeystone Modul, universal, USB, USB 3.0 A-Buchse auf USB 3.0 A-BuchsePreis24,90 MDL/ Stück *
Ausschreibungstext
Komplettfeld Multimedia,universZ Z, Höhe 1350mm,1--feld,mit 6xPatchmodulen RJ45
Einbausatz für Multimediaanwendungen zum Einbau in Zählerschranksystem durch werkzeuglose Schnellmontage nach DIN VDE 0603-1. Vormontierter Einbausatz bestehend aus Traggerüst mit Tragschienen, gelochte Montageplatte und montiertes Patchpanel isoliert aufgeschraubt für 12-Ports (1-feldig) bzw. für 24-Ports (2-feldig) mit Bezeichnungsstreifen. Beigelegt sind: 6 Stück bzw. 12 Stück geschirmte Datenmodule RJ45 Kat. 6 (500 MHz), 3-fach Schutzkontaktsteckdosen (90 Grad drehbar) zum Leitungsanschluss über Steckklemmen, Multimedia-Gerätehalter für VDI-Komponenten und Kabel- Halteklammern.
Hinweis: Vom Patchpanel ist eine Leitung zur Potentialausgleichsschiene (Funktionspotentialausgleich nach DIN EN 50310 - VDE 0800-2-310) miteinander zu verbinden (nicht enthalten). Abschottungen vom Multimediafeld neben anderen Einbausätzen sind nach Anwendung einzubauen (nicht enthalten).
Höhe: 1350 mm
Breite: 250 mm
Anzahl Felder: 1
RAL Nummer: 9010
Breite in Teilungseinheiten: 12
Fabrikat : Hager oder gleichwertig
Artikel : UF511NW
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
