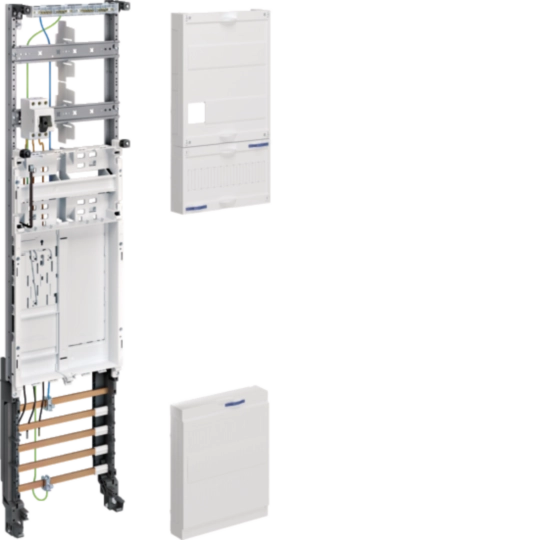

Komplettfeld, univ.Z, BKE-I, OKK, 1 ZP, Hauptschalter, H=1050mm, 16mm², 1-feldig ZH3EH16N
EAN
3250610015308
Marke
Hager
VPE
1 Stück
Preisgruppe
H013
Passende Tools
Preis
882,00 MDL
/ Stück
*
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Produktbild ZH3EH16N
Produktbild ZH3EH16N
-
Produktdatenblatt
Hager Produktdatenblatt ZH3EH16N
Komplettfeld, univ.Z, BKE-I, OKK, 1 ZP, Hauptschalter, H=1050mm, 16mm², 1-feldig
PDF144.92 KB -
Montageanleitung
Montageleitung univers Z Innenausbau
Montageanleitung International 2022-11-23
URL15.39 MB -
Tools
Zählerplatz-Konfigurator ZPlan
Planen Sie Ihre Verteilungen einfach und normgerecht mit ZPlan.
PDF6.34 KB -
Konformitätserklärung
Konformitätserklärung de-DE, en-GB 2025-08-12
444.52 KB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
ZU43LSEinbausatz, univers Z, Höhe 1200mm, 1 Zählerplatz, 1-feldig, für SammelschienenPreis389,70 MDL/ Stück * -
2
ZU43ASEinbausatz, univers Z, Höhe 1200mm, 1 Zählerplatz, 1-feldig, mit HutschienePreis351,70 MDL/ Stück * -
3
ZU41LEinbausatz, univers Z, Höhe 1200mm, 2 Zählerplätze, 1-feldig, für SammelschienenPreis404,60 MDL/ Stück * -
4
ZU54LSEinbausatz, univers Z, Höhe 1350mm, 1 Zählerplatz, 1-feldig, für SammelschienenPreis443,40 MDL/ Stück * -
5
ZU41AEinbausatz, univers Z, Höhe 1200mm, 2 Zählerplätze, 1-feldig, mit HutschienePreis366,30 MDL/ Stück *
Ausschreibungstext
Komplettfeld, univ.Z, BKE-I, OKK, 1 ZP, Hauptschalter, H=1050mm, 16mm², 1-feldig
Komplettfeld / Einbausatz univers Z für eHZ zum Aufbau von Zählerplätzen nach DIN VDE 0603, Schnellmontage im Schrank durch Rast-System, bestückt und verdrahtet nach VNB TAB-Bestimmungen für eHZ- Zählerplätze nach DIN VDE 0603-1 und DIN VDE 0603-2-1.
Anlagenseitiger Anschlussraum: Höhe 300 mm, 2-reihig mit Hutschienen bestückt mit Hauptleitungsabzweigklemmen nach DIN VDE 0603-3-1, 3-oder 5-polig, fingersicher nach DGUV Vorschrift 3 oder bestückt mit: __________ __________ ___________ -Zählerfelder mit integrierter Befestigungs- und Kontaktiereinrichtung (BKE-I) für eHZ zum Einbau von eHZ-Zählertragplatten gemäß DIN VDE 0603-3-2 mit integriertem Zusatzraum (für Kommunikations- und Steuergeräte).
Zusatzraum: 1-feldig, Höhe 150 mm, mit Abdeckung geschlossen, Vorprägungen für 12 PLE, plombierbar, mit Hutschiene 12 PLE, Öffnungen für Leitungsführung.
Netzseitiger Anschlussraum Höhe 300 mm bestückt mit CU-Sammelschienen, 12 x 5 mm, 5-polig oder bestückt mit____________ _________ ___________.
Höhe: 1050 mm
Breite: 250 mm
Breite/Dicke Sammelschiene: 5 - 5 mm
Höhe Sammelschiene: 12 mm
RAL Nummer: 9010
Anzahl Zählerplätze <=63 A: 1
Anzahl der Leerplätze: 0
Anzahl 3-Punkt-Aufnahmen für SG/TRE: 0
Anzahl Felder: 1
Anzahl Zählerfeld (Einbausatz): 1
Art des Zählerfelds: eHZ
Nennstrom: 63 A
Anschlussquerschnitt Zählerzugangsleitung: 16 - 16 mm²
Anschlussquerschnitt Zählerausgangsleitung: 16 - 16 mm²
Fabrikat : Hager oder gleichwertig
Artikel : ZH3EH16N
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
