Ladestation witty share bis 22kW, OCPP für Lastmanagement, RFID, Eichrecht XEV1R22T2ER

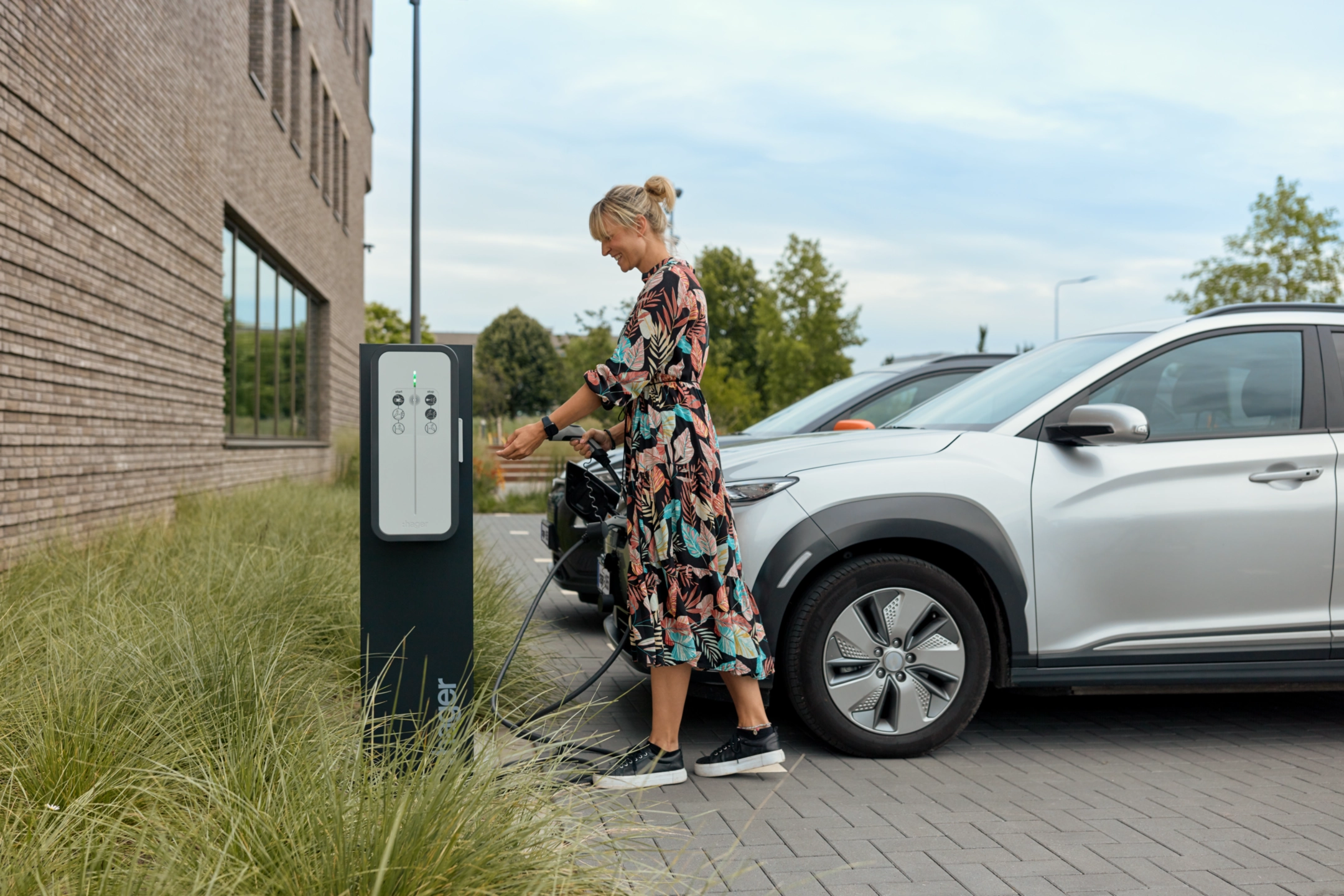

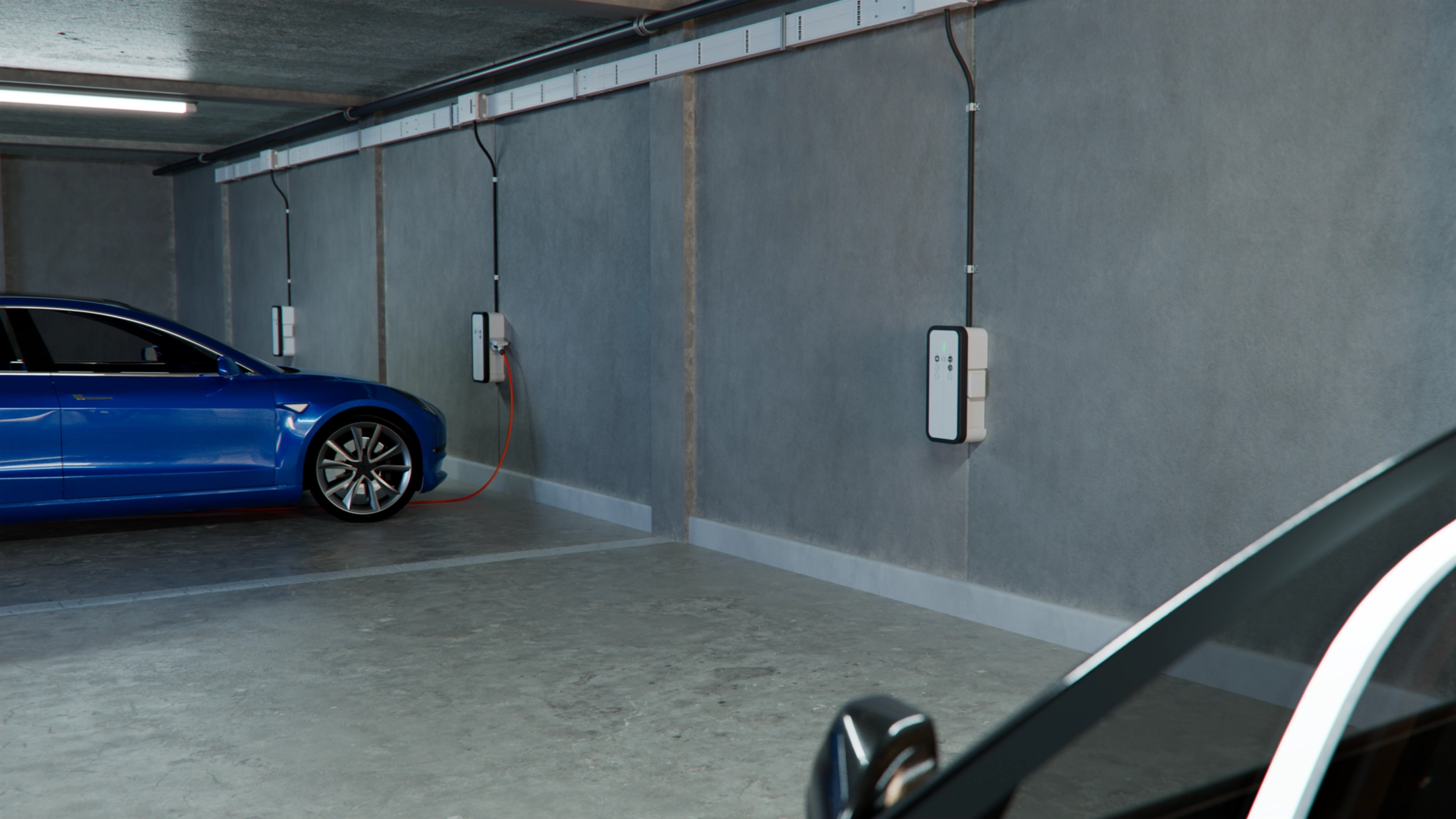

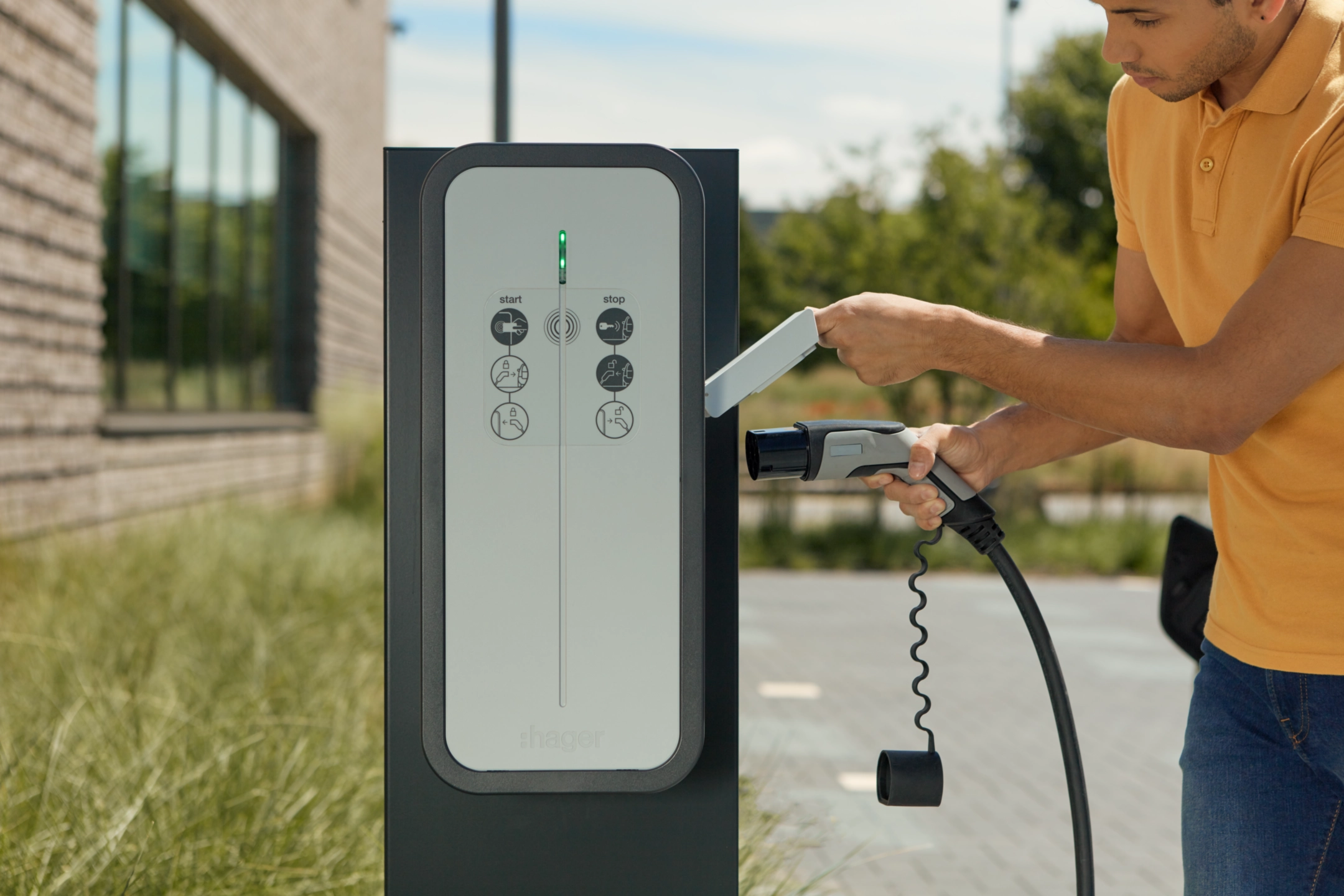

Wallbox Ladestation von Hager witty share bis 22kW, OCPP, Lastmanagement, RFID, Eichrecht zur Ladung von Elektro- oder Plug-in-Hybridfahrzeugen. E-Auto-Ladesäule zur Verwendung im Innen-/Außenbereich mit optionaler RFID-Authentifizierung
EAN
3250610010068
Marke
Hager
VPE
1 Stück
Preisgruppe
X022
Preis
1.700,00 MDL
/ Stück
*
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Zubehör/Ersatzteile für E-Mobility 7 Produkte verfügbar -
Verteilerschaltuhr digital für Reiheneinbau 2 Produkte verfügbar -
Zubehör/Ersatzteile für Batterie/Akku/Ladegerät 5 Produkte verfügbar -
1 Produkte verfügbar
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Produktbild XEV1R22T2ER
Produktbild XEV1R22T2ER
-
Produktdatenblatt
Hager Produktdatenblatt XEV1R22T2ER
Ladestation witty share bis 22kW, OCPP für Lastmanagement, RFID, Eichrecht
PDF92.86 KB -
Montageanleitung
Montageanleitung de-DE, de-AT, de-CH 2024-06-05
PDF2.24 MB
Montageanleitung de-DE, de-AT, de-CH 2024-10-24
PDF16.61 MB
Montageanleitung de-DE 2023-09-12
PDF16.92 MB
Montageanleitung de-DE 2023-09-12
PDF1.02 MB
Montageanleitung en-GB 2023-10-04
PDF868.56 KB -
Produktanhang
Checkliste Ladeinfrastruktur
(23DE0023-04)
PDF322.33 KB -
Technische Broschüre
News - Markteinführung April 2023
(23DE0010)
PDF17.68 MB
witty share
E-Mobilität nach dem Share-Prinzip
PDF2.51 MB -
Broschüre
E-Mobilität nach dem Share-Prinzip
Ladeinfrastruktur mit witty share (23DE0023-01)
PDF14.76 MB
E-Mobilität nach dem Share-Prinzip
(24DE0012-01)
ZIP11.02 MB -
Tool
Tool en-GB 2024-06-12
URL75.17 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Zählerplatz-Konfigurator ZPlan
Planen Sie Ihre Verteilungen einfach und normgerecht mit ZPlan.
PDF6.34 KB -
Konformitätserklärung
Eu Declaration of Conformity
Konformitätserklärung fr-FR 2024-08-28
PDF536.92 KBKonformitätserklärung de-DE 2024-11-07
403.57 KB
Mehr Downloads
Weitere Produkte zu diesem System
Ausschreibungstext
Ladestation witty share bis 22kW, OCPP für Lastmanagement, RFID, Eichrecht
Wallbox Ladestation ER (Eichrecht konform) mit UV-beständigem Kunststoffgehäuse zur Ladung von Elektro- oder Plug-in-Hybridfahrzeugen. Ladebetriebsart Mode 3 nach DIN EN IEC 61851-1 (VDE 0122-1) über Mode 3 Steckdose Typ 2, abgesichert über die Zuleitung der Ladestation 32 A (3-phasig). Fest installierte Ladestation zur Verwendung im Innen-/Außenbereich. Freie Nutzung oder Zugangsberechtigung via RFID-Authentifizierung.
Bestehend aus Wandgehäuse, Kabeleinführung zur Spannungsversorgung, Helligkeitssensor, RFID-Lesegerät (Sensor, genaue Nutzerzuweisung), LED-Anzeige (Status, Ladestand, Fehler), MID-Zähler (Energieerfassung), Public Key zur Prüfung des Ladevorgangs und Ladecontroller mit Display. Der Ladecontroller bilden eine digitale automatsche Signatur. Die Betriebsart (1- oder 3-phasig) und der Ladestrom (10 - 32 A) werden im integrierten Ladecontroller eingestellt.
Über das OCPP Protokoll wird die Ladestation mit einem Backend System zur Überwachung und Abrechnung verbunden. Die Inbetriebnahme wird über den eingebetteten Webserver über Wifi oder Ethernet vorgenommen.
Mit dem optionalen Lastmanager (LM) erfolgt die Vernetzung mehrerer Ladestationen miteinander. Das Lastmanagement unterstützt sowohl statisches als auch dynamisches Lastmanagement mit integrierter Direktmessung oder direktem Wandler-Anschluss. Die Spannungsversorgung der Ladestation muss über einen separaten Stromkreis verfügen. Der Anschluss mehrerer Ladestationen am gleichen Stromkreis ist nicht erlaubt.
Jede Ladestation ist mit einem kombinierten Fehlerstrom- /Leitungsschutzschalter (RCBO) Typ A oder separat mit einem FI-Schutzschalter (RCD) Typ A und einem Leitungsschutzschalter (MCB) abzusichern. Ein FI-Schutzschalter Typ B ist nicht notwendig, da eine 6-mA-DC-Fehlerstromerkennung integriert ist.
Der Ladecontroller wird bei der erstmaligen Inbetriebnahme über den integrierten Wifi-Hotspot oder die LAN-Schnittstelle konfiguriert.
Die Ladestation ist eine steuerbare Last nach § 14a EnWG (Energiewirtschaftsgesetz).
Hinweis: Ein Kabelhalter, RFID Karten und Standfüße für den freistehenden Aufbau sind optional erhältlich.
Leistung pro Ladepunkte: 22 kW
Frequenz: 50 - 60 Hz
Anzahl der Phasen für Einspeisung: 3
Nennstrom: 32 A
Anzahl der Ladepunkte: 1
Mit Lastmanagement: Ja
Anzahl der Steckdosen: 0
Mit Leitungsschutzschalter: Nein
Notentriegelung bei Stromausfall: Ja
Anschluss-/Steckertyp: Typ 2; Typ 2
Höhe: 549 mm
Breite: 237 mm
Tiefe: 173 mm
Montage auf: Wandbefestigung
IP-Klasse (Ingress Protection): IP55
Stoßfestigkeit IK: IK10
Fabrikat : Hager oder gleichwertig
Artikel : XEV1R22T2ER
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
