Lastumschalter 3polig 20A für Hutschiene/Montageplatte HIM302
EAN
3250613140502
Marke
Hager
VPE
1 Stück
Preisgruppe
H400
Passende Tools
Preis
176,70 MDL
/ Stück
*
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Klemmenabdeckung 3 Produkte verfügbar -
Schalterachse 4 Produkte verfügbar -
Türkupplungsgriff für Schaltgeräte 2 Produkte verfügbar -
Hilfsschalterblock 3 Produkte verfügbar -
Zubehör/Ersatzteile für Niederspannungs-Schalttechnik 2 Produkte verfügbar -
Mehr sehen 1 Produkte verfügbar
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Produktbild HIM302
Produktbild HIM302
-

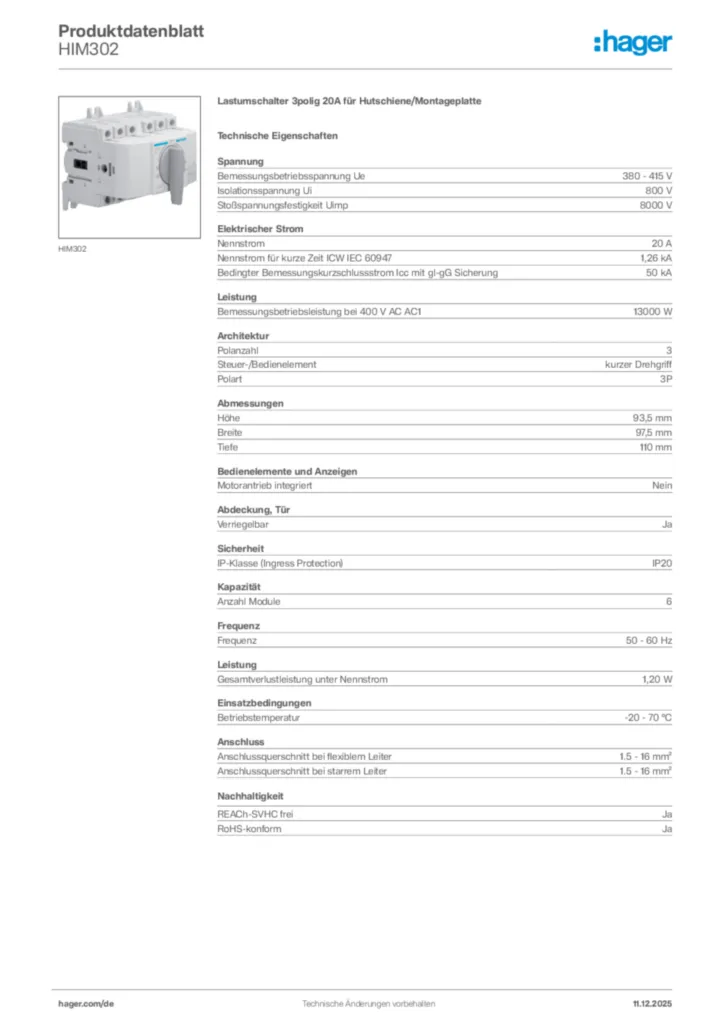

Produktdatenblatt
Hager Produktdatenblatt HIM302
Lastumschalter 3polig 20A für Hutschiene/Montageplatte
PDF82.68 KB -
Montageanleitung
Montageanleitung International 2022-04-07
PDF1.62 MB
Montageanleitung International 2024-11-28
PDF1.45 MB -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
URL3.01 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
PDF -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-04-13
PDF573.94 KBKonformitätserklärung en-GB 2024-12-04
639.40 KB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
HIM306Lastumschalter 3polig 63A für Hutschiene/MontageplattePreis282,10 MDL/ Stück * -
2
HIM308Lastumschalter 3polig 80A für Hutschiene/MontageplattePreis299,80 MDL/ Stück * -
3
HI454Lastumschalter 4polig 250APreis1.146,40 MDL/ Stück * -
4
HI458Lastumschalter 4polig 630APreis2.847,10 MDL/ Stück * -
5
HI403RLastumschalter, 4-polig, 63A, mit VerriegelungsfunktionPreis359,50 MDL/ Stück *
Ausschreibungstext
Lastumschalter 3polig 20A für Hutschiene/Montageplatte
Modularer 3poliger Umschalter nach DIN EN 60947-3, zum Umschalten unter Last von 2 Niederspannungsstromkreisen. Mit Sicherheitstrennung und 3 Schaltstellungen I-0-II. Für die Montage auf Hutschiene oder Montageplatte geeignet.
Bemessungsbetriebsspannung Ue: 380 - 415 V
Isolationsspannung Ui: 800 V
Stoßspannungsfestigkeit Uimp: 8000 V
Nennstrom für kurze Zeit ICW IEC 60947: 1,26 kA
Bedingter Bemessungskurzschlussstrom Icc mit gl-gG Sicherung: 50 kA
Bemessungsbetriebsleistung bei 400 V AC AC1: 13000 W
Polanzahl: 3
Polart: 3P
Motorantrieb integriert: Nein
Verriegelbar: Ja
IP-Klasse (Ingress Protection): IP20
Frequenz: 50 - 60 Hz
Anzahl Module: 6
Gesamtverlustleistung unter Nennstrom: 1,20 W
Betriebstemperatur: -20 - 70 °C
Fabrikat : Hager oder gleichwertig
Artikel : HIM302
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Türkommunikation weiter.
