Leistungschalter h3 x160 TM ADJ 4P4D N0-100% 80A 40kA CTC HNA081H
EAN
3250613130978
Marke
Hager
VPE
1 Stück
Preisgruppe
H400
Passende Tools
Preis
490,30 MDL
/ Stück
*
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Unterspannungsauslöser 9 Produkte verfügbar -
Hilfsschalterblock 5 Produkte verfügbar -
Arbeitsstromauslöser 6 Produkte verfügbar -
AOB MCCB Typ A-HI 2 Produkte verfügbar -
Klemmenabdeckung 4 Produkte verfügbar -
Mehr sehen 14 Produkte verfügbar
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Produktbild HNA081H
Produktbild HNA081H
-

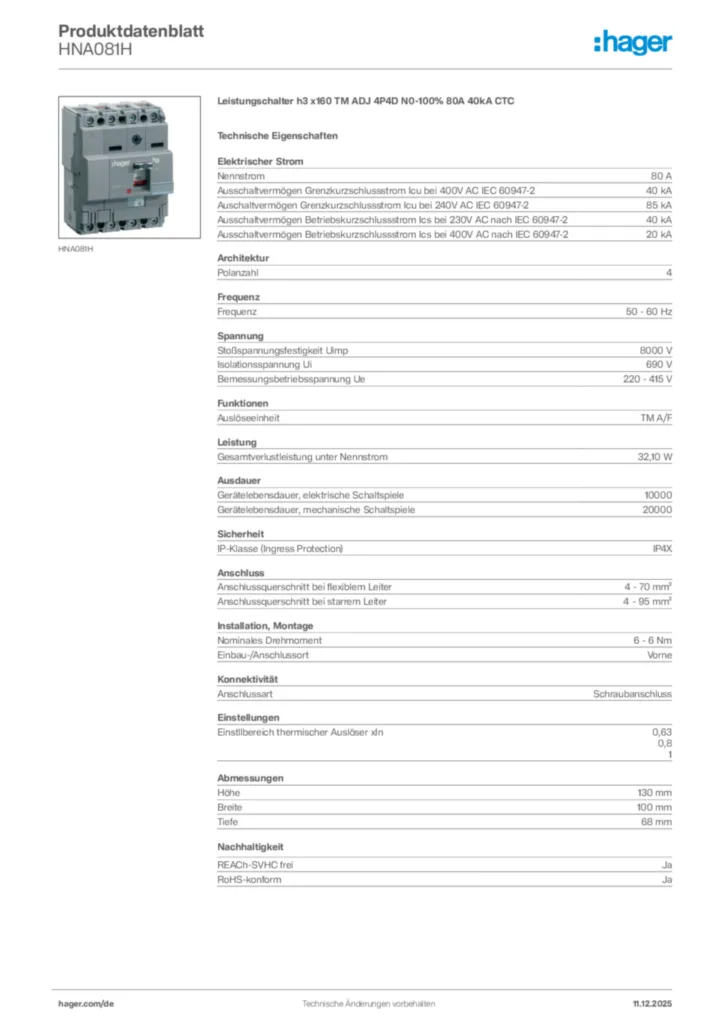

Produktdatenblatt
Hager Produktdatenblatt HNA081H
Leistungschalter h3 x160 TM ADJ 4P4D N0-100% 80A 40kA CTC
PDF119.69 KB -
Montageanleitung
Montageanleitung International 2021-06-07
PDF8.51 MB -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
URL3.01 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
PDF -
Konformitätserklärung
Konformitätserklärung en-GB 2025-03-20
PDF430.96 KBKonformitätserklärung en-GB 2025-03-20
435.49 KB
Mehr Downloads
Weitere Produkte zu diesem System
-
4
-
1
HMW630NRLeistungsschalter h3+ P630 Energy 3P3D 630A 50kA FTCPreis2.895,10 MDL/ Stück * -
2
HMW401NRLeistungsschalter h3+ P630 Energy 4P4D N0-50-100% 400A 50kA FTCPreis3.115,20 MDL/ Stück * -
3
HMW400NRLeistungsschalter h3+ P630 Energy 3P3D 400A 50kA FTCPreis2.458,90 MDL/ Stück * -
4
HMW251NRLeistungsschalter h3+ P630 Energy 4P4D N0-50-100% 250A 50kA FTCPreis3.115,20 MDL/ Stück *
Ausschreibungstext
Leistungschalter h3 x160 TM ADJ 4P4D N0-100% 80A 40kA CTC
Leistungsschalter nach DIN EN 60947-2 Baugröße x160, mit thermischer (einstellbar) und magnetischer (fix) Auslösung zum Schutz elektrischer Anlagen und Netze. Montage auf Hutschiene oder Montageplatte. An der Stellung des Knebels sind die drei unterschiedlichen Betriebszustände erkennbar (EIN = oben, AUS = unten, ausgelöst = Mittelstellung). Rahmenklemmen für Cu Kabel sind Standardmäßig enthalten. Die Schalter verfügen über eine mechanische Prüftaste. Über verschiedene Zubehöre kann die Funktion der Leistungsschalter erweitert werden.
Nennstrom: 80 A
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-2: 40 kA
Auschaltvermögen Grenzkurzschlussstrom Icu bei 240V AC IEC 60947-2: 85 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-2: 40 kA
Polanzahl: 4
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400V AC nach IEC 60947-2: 20 kA
Ansprechzeit beim Öffnen: 10 ms
Frequenz: 50 - 60 Hz
Stoßspannungsfestigkeit Uimp: 8000 V
Isolationsspannung Ui: 690 V
Gesamtverlustleistung unter Nennstrom: 32,10 W
Gerätelebensdauer, elektrische Schaltspiele: 10000
Gerätelebensdauer, mechanische Schaltspiele: 20000
IP-Klasse (Ingress Protection): IP4X
Anschlussquerschnitt bei flexiblem Leiter: 4 - 70 mm²
Anschlussquerschnitt bei starrem Leiter: 4 - 95 mm²
Nominales Drehmoment: 6 - 6 Nm
Einbau-/Anschlussort: Vorne
Anschlussart: Schraubanschluss
Einstllbereich thermischer Auslöser xIn: 0,63
0,8
1
Höhe: 130 mm
Breite: 100 mm
Tiefe: 68 mm
Fabrikat : Hager oder gleichwertig
Artikel : HNA081H
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
