Leistungsschalter h3+ P630 Energy 3P3D 400A 110kA FTC HPW400NR
EAN
3250613197759
Marke
Hager
VPE
1 Stück
Preisgruppe
H406
Passende Tools
Preis
2.857,20 MDL
/ Stück
*
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Antriebswelle für Leistungsschalter 4 Produkte verfügbar -
Elektrisches Zubehör für Niederspannungskomponenten 2 Produkte verfügbar -
Hilfs-Verriegelungskabel 3 Produkte verfügbar -
Unterspannungsauslöser 9 Produkte verfügbar -
Arbeitsstromauslöser 6 Produkte verfügbar -
Mehr sehen 80 Produkte verfügbar
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

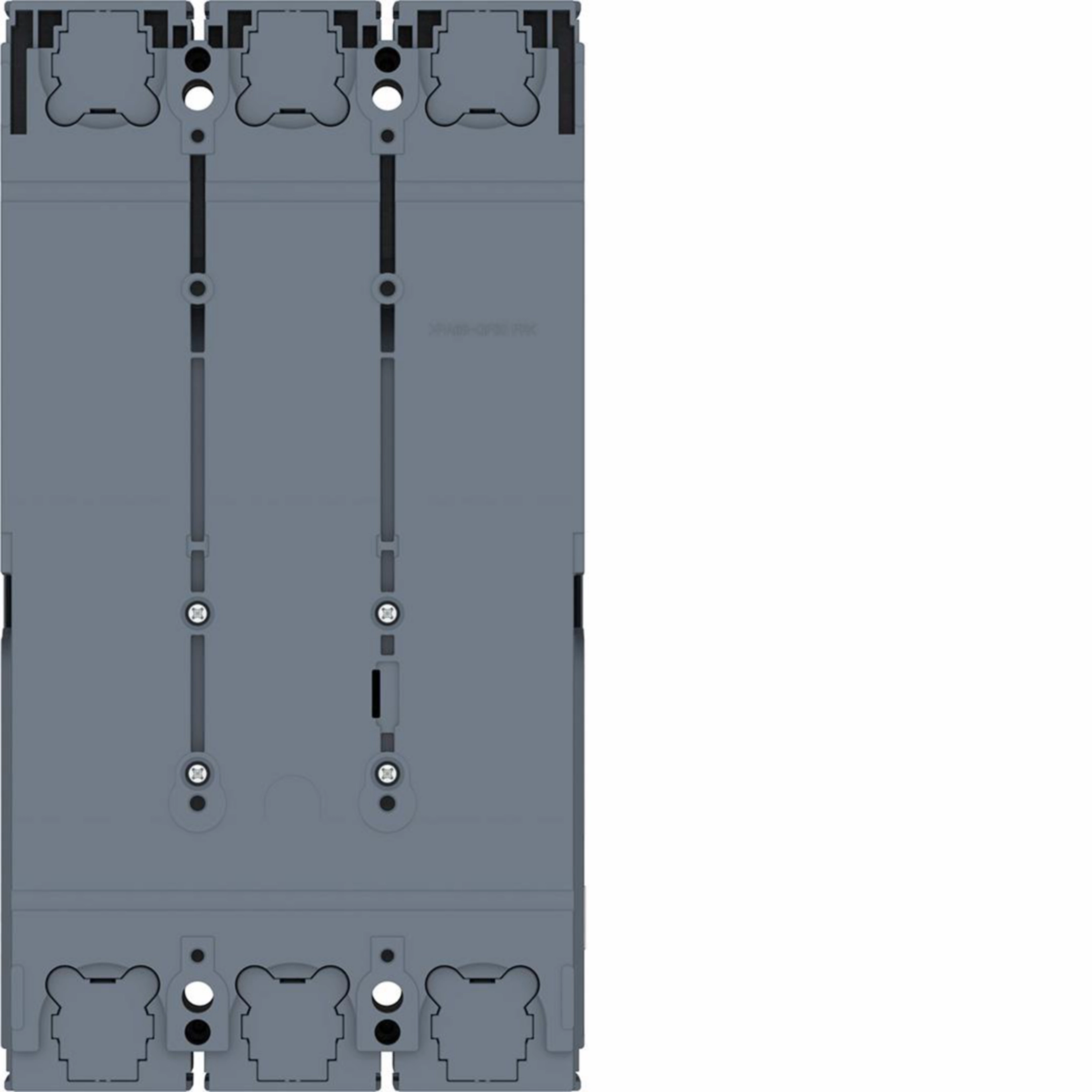

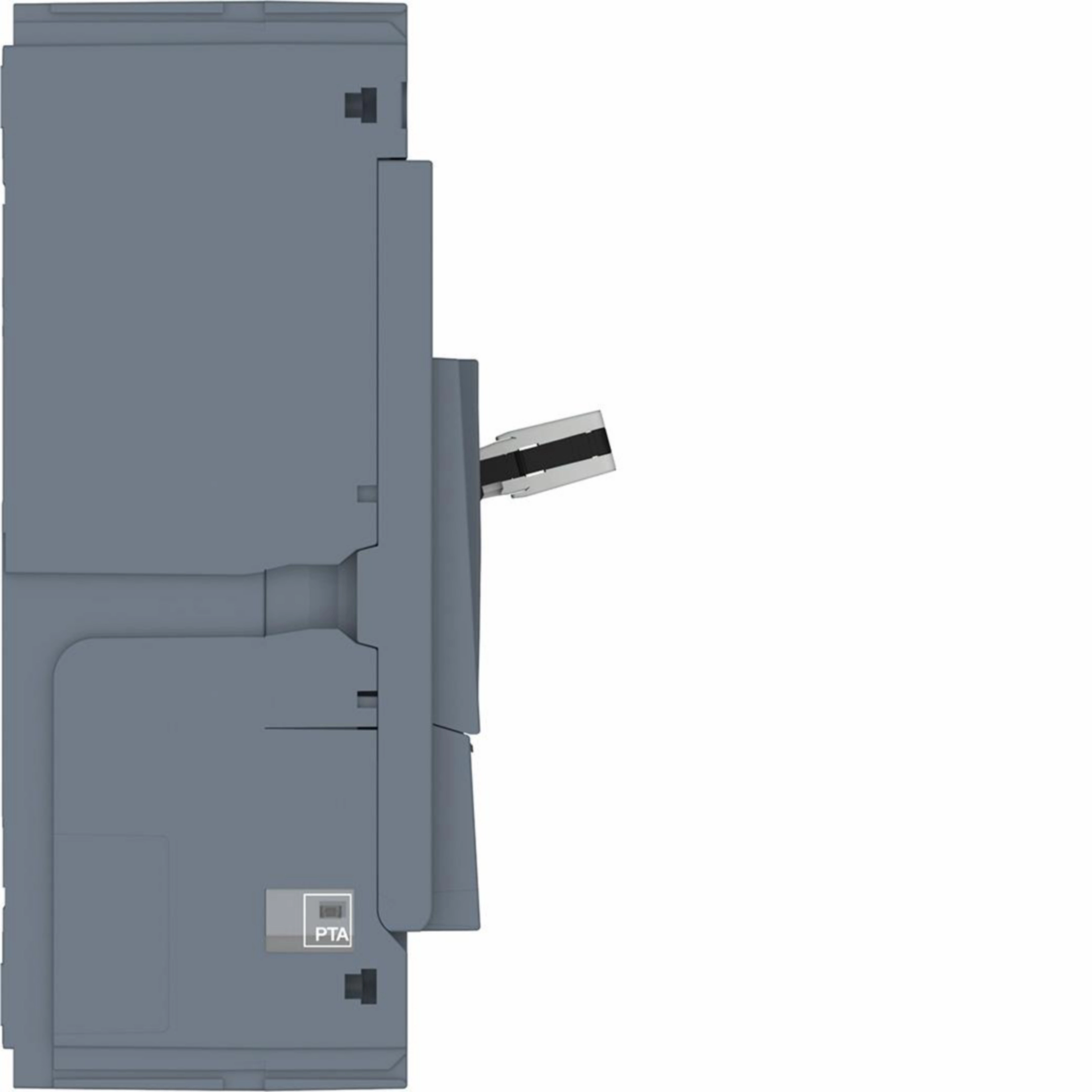

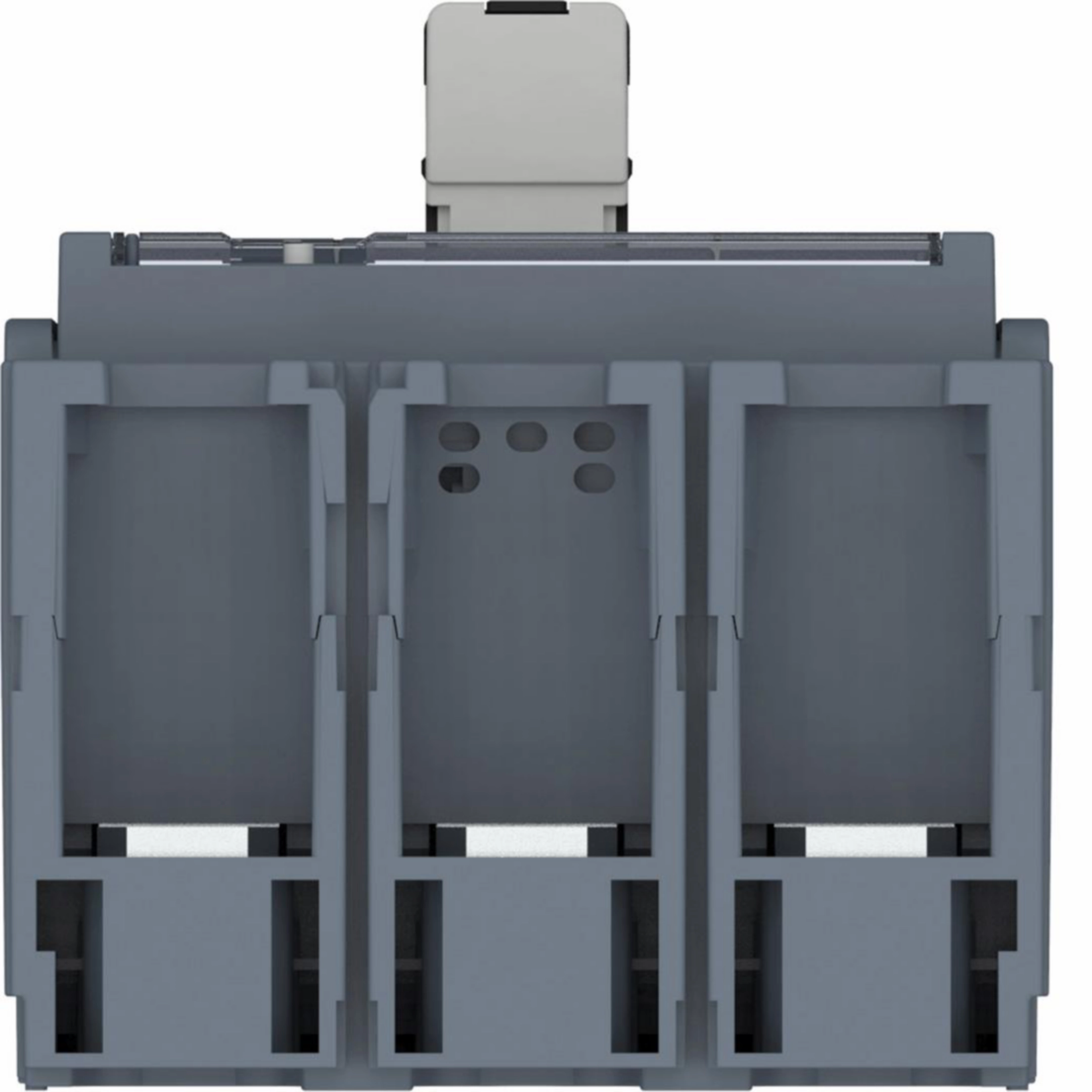

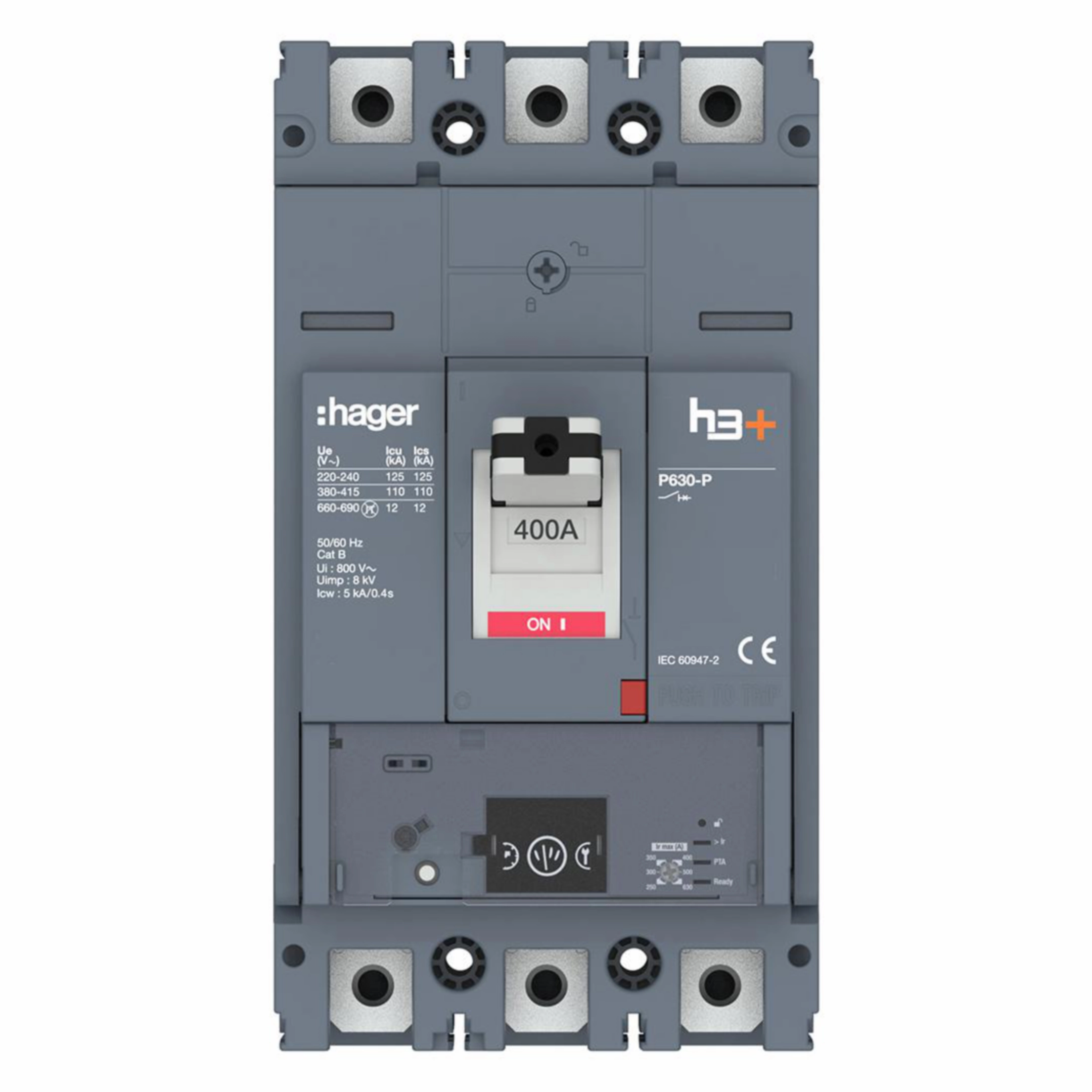

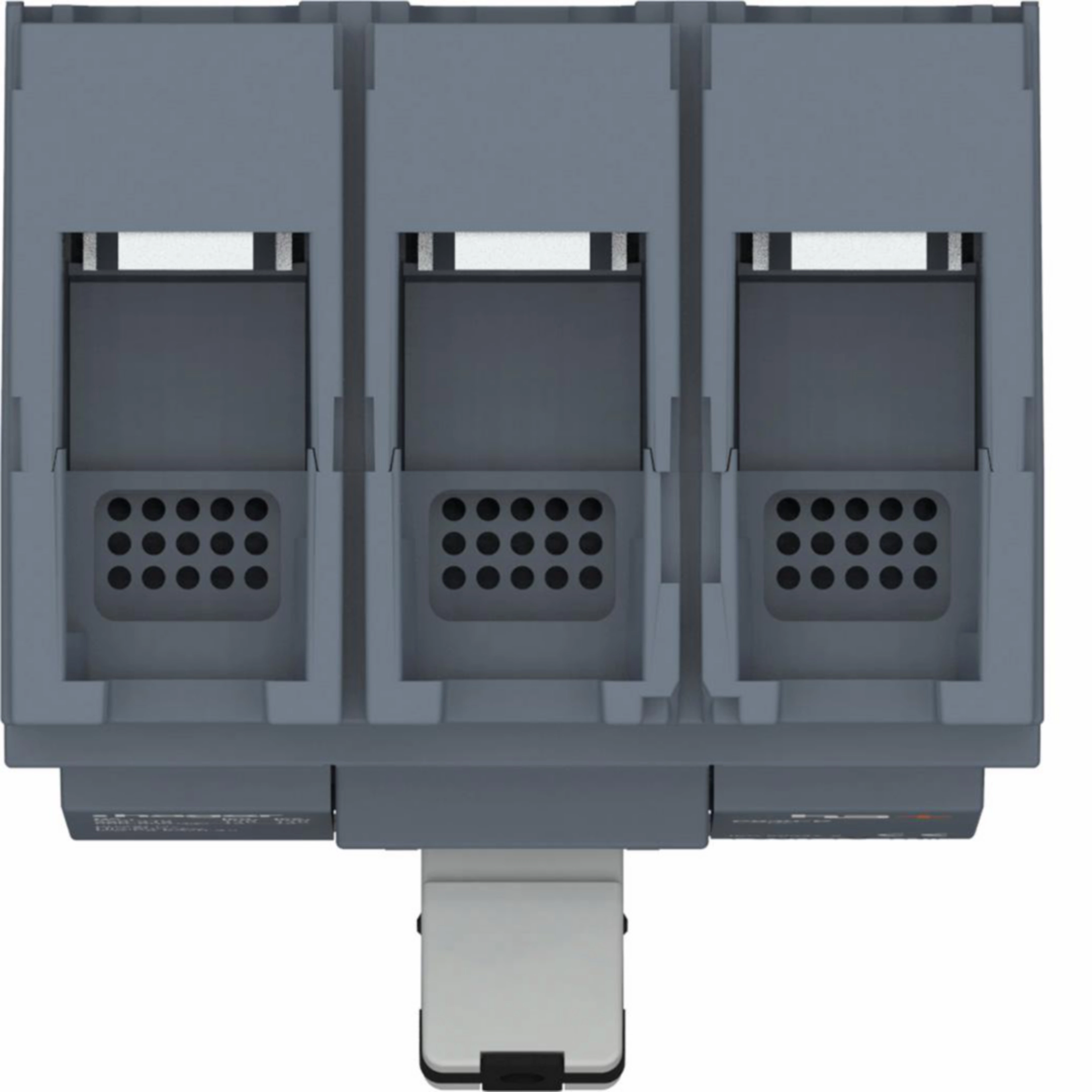

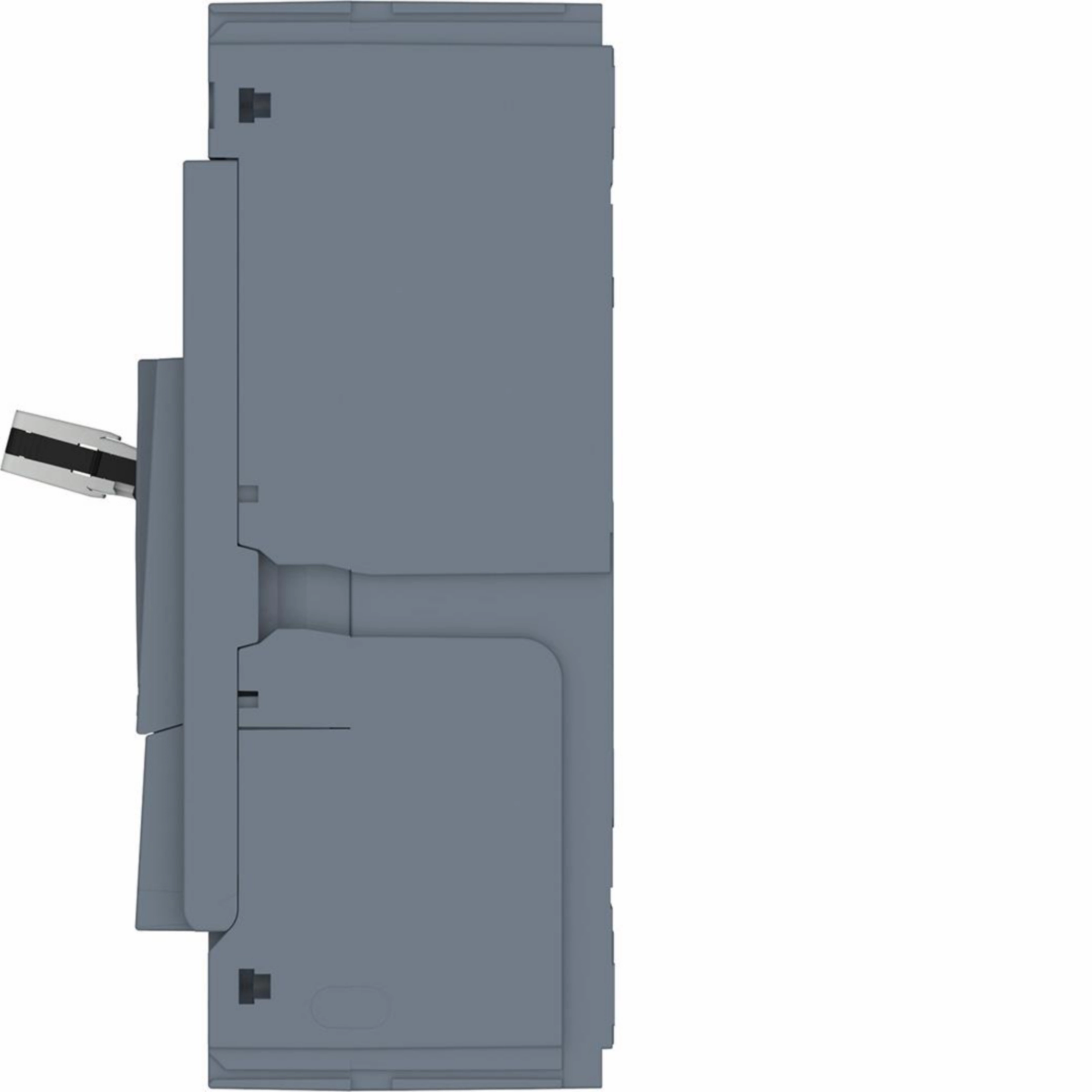

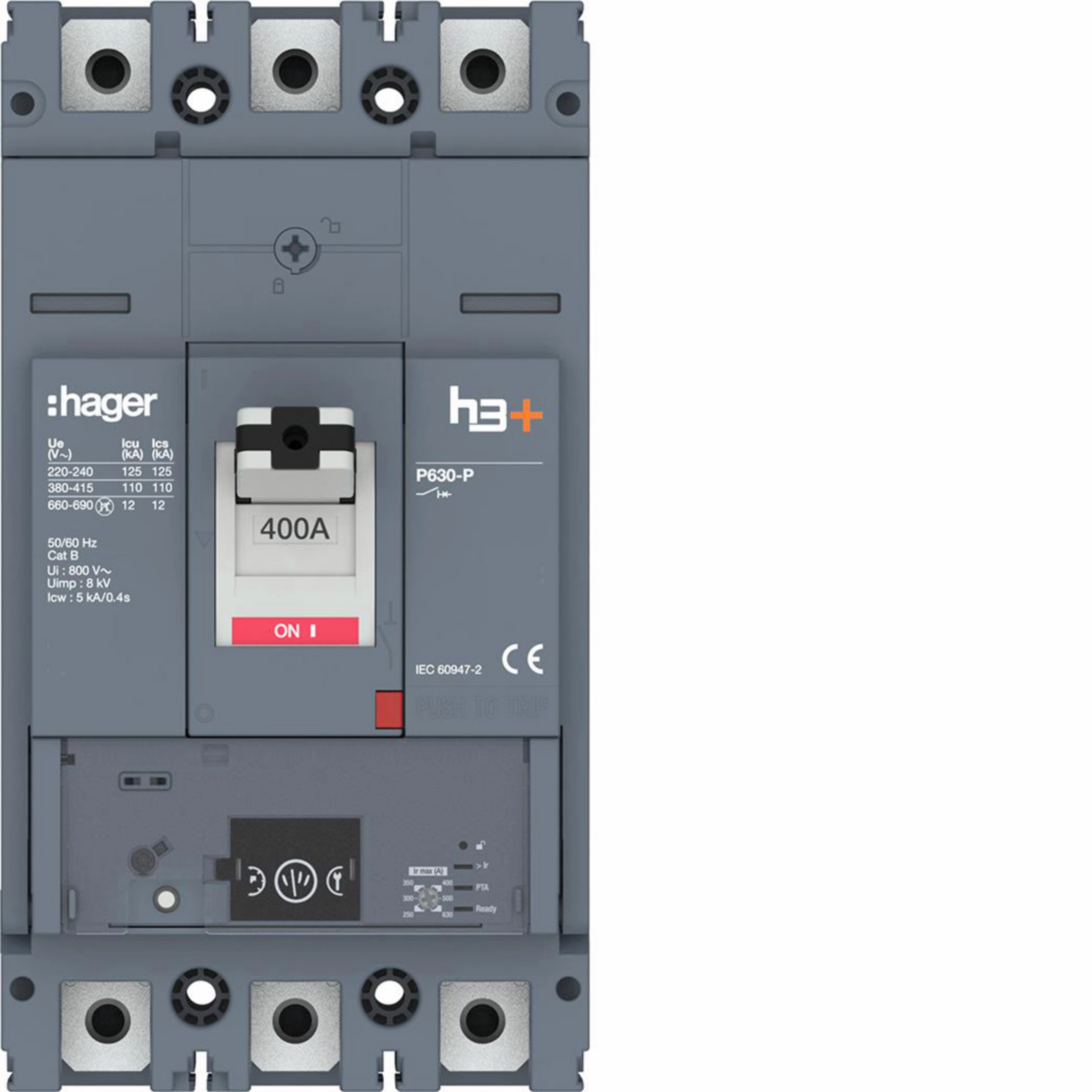

Produktbild
Produktbild HPW400NR
Produktbild HPW400NR
-
Produktdatenblatt
Hager Produktdatenblatt HPW400NR
Leistungsschalter h3+ P630 Energy 3P3D 400A 110kA FTC
PDF133.58 KB -
Bedienungsanleitung
Bedienungsanleitung International 2025-01-21
PDF10.29 MB -
Betriebsanleitung
Kommunikationshandbuch für h3+ Leistungsschalter bis 250 A (DE, 2019-01)
Betriebsanleitung de-DE 2019-01-31
PDF5.94 MB
Operating manual International 2020-09-21
Betriebsanleitung International 2020-09-21
PDF215.00 B -
Montageanleitung
Montageanleitung für HEWxx, HEZxx, HMWxx, HMZxx, HNWxx, HNZxx, HPWxx, HTC1xx - Leistungschalter h3+/h3, Zubehör (multi-language, Stand: 10.2019)
Montageanleitung International 2019-10-09
PDF2.77 MB -
Technische Broschüre
Die Kompaktleistungsschalter-Generation h3+
Zuverlässiger Schutz (19DE0387)
PDF9.93 MB -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
PDF3.01 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
STP847.80 KB -
STEP Dateien
CAD file for MCCB 630A 3P
STEP Dateien International 2023-11-24
PDF921.20 KB -
Handbuch
Technischer Katalog für h3+ Leistungsschalter bis 630 A (DE, 2025-03)
Leistungsschalter bis 630A h3+
URL50.83 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
PDF -
Konformitätserklärung
EU Declaration of Conformity
588.41 KB
Mehr Downloads
Weitere Produkte zu diesem System
-
4
-
1
HMW630NRLeistungsschalter h3+ P630 Energy 3P3D 630A 50kA FTCPreis2.895,10 MDL/ Stück * -
2
HMW401NRLeistungsschalter h3+ P630 Energy 4P4D N0-50-100% 400A 50kA FTCPreis3.115,20 MDL/ Stück * -
3
HMW400NRLeistungsschalter h3+ P630 Energy 3P3D 400A 50kA FTCPreis2.458,90 MDL/ Stück * -
4
HMW251NRLeistungsschalter h3+ P630 Energy 4P4D N0-50-100% 250A 50kA FTCPreis3.115,20 MDL/ Stück *
Ausschreibungstext
Leistungsschalter h3+ P630 Energy 3P3D 400A 110kA FTC
Der Kompaktleistungsschalter in Übereinstimmung mit DIN EN 60947-2 schützt die elektrische Anlage und Netze vor Überlast und Kurzschluss. Die Auslösekurve des elektronischen Auslösers lässt sich über Dreh-Rastschalter einstellen. Getrennt einstellbar sind die Auslöser für den Überlaststrom (Ir), den kurzzeitverzögerten Kurzschlussstrom (Isd) und den unverzögerten Kurzschlussschutz (Ii) sowie die Zeitverzögerung tr bei Überlast und die Zeitverzögerung tsd für kurzzeitverzögerte Kurzschlussauslösung. Zusätzlich kann durch eine aktivierbare I²t-Funktion zwischen dem Kurzschlussströmen Ii und Isd und der kurzzeitverzögerten und unverzögerten Auslösezeit die Auslösekurve umgekehrt proportional angepasst werden. Die Bereitschafts-LED leuchtet grün, wenn der Auslöser betriebsbereit ist und blinkt orange, wenn ein interner Fehler im Auslöser erkannt wird. Die LED zur Überstromanzeige beginnt rot zu blinken, wenn I = 105% Ir, und leuchtet dauerhaft rot, wenn I > 112 % Ir. Eine weitere LED signalisiert die Übertemperatur in der Auslöseeinheit. Diese leuchtet rot wenn intern 105°C überschritten werden. An der Stellung des Knebels sind die drei unterschiedlichen Betriebszustände erkennbar (EIN = oben, AUS = unten, ausgelöst = Mittelstellung). Eine Vorrichtung zum Verriegeln des Schaltzustandes in EIN- oder AUS-Position ist integriert und kann mit einem handelsüblichen Vorhängeschloss ohne zusätzliches Zubehör genutzt werden. Über eine Auslösetaste kann der Auslösemechanismus getestet und die Hauptkontakte geöffnet werden. Ein Klappdeckel mit unverlierbarer Schnellschraube ermöglicht den Zugang zu dem Installationsraum für optionale Hilfskontakte und andere Auslöser. Integriertes Zubehör ist über Sichtfenster ohne öffnen des Klappdeckels erkenn- und identifizierbar. Ein potentialfreier Alarmkontakt für die Ausschaltvorwarnung bei Gefahr einer Abschaltung durch Überlast ist standardmäßig integriert. Dieser wird bei I > 90% Ir geschlossen. Dies wird durch eine zusätzliche LED angezeigt. Sie leuchtet orange wenn der Kontakt geschlossen ist. Durch eine Schnittstelle für ein Diagnose- und Konfigurationstool kann die eingestellte Auslösekurve getestet und dokumentiert werden.
Nennstrom: 400 A
Nennstrom bei 55°C nach IEC 60947: 400 A
Polanzahl: 3
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-2: 110 kA
Auschaltvermögen Grenzkurzschlussstrom Icu bei 240V AC IEC 60947-2: 125 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 415V AC IEC 60947-2: 110 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 690V AC IEC 60947-2: 12 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 220V AC nach IEC 60947-2: 125 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-2: 125 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 240V AC nach IEC 60947-2: 125 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 380V AC nach IEC 60947-2: 110 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400V AC nach IEC 60947-2: 110 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 415V AC nach IEC 60947-2: 110 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 690V AC nach IEC 60947-2: 12 kA
Nennstrom bei 10°C nach IEC 60947: 400 A
Nennstrom bei 15°C nach IEC 60947: 400 A
Nennstrom bei 20°C nach IEC 60947: 400 A
Nennstrom bei 25°C nach IEC 60947: 400 A
Nennstrom bei 30°C nach IEC 60947: 400 A
Nennstrom bei 35 °C gemäß IEC 60947: 400 A
Nennstrom bei 40 °C gemäß IEC 60947: 400 A
Nennstrom bei 45°C nach IEC 60947: 400 A
Nennstrom bei 50°C nach IEC 60947: 400 A
Nennstrom bei 60 °C gemäß IEC 60947: 400 A
Nennstrom bei 65°C nach IEC 60947: 396 A
Nennstrom bei 70°C nach IEC 60947: 360 A
Frequenz: 50 - 60 Hz
Isolationsspannung Ui: 800 V
Bemessungsbetriebsspannung Ue: 220 - 690 V
Auslöseeinheit: ENERGY
Gesamtverlustleistung unter Nennstrom: 57,8 W
Nominales Drehmoment: 18 - 18 Nm
IP-Klasse (Ingress Protection): IP4X
Einbau-/Anschlussort: Vorne
Fabrikat : Hager oder gleichwertig
Artikel : HPW400NR
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
