Leistungsschalter h3+ P630 LSI 4P4D N0-50-100% 400A 40kA FTC

Kompaktleistungsschalter

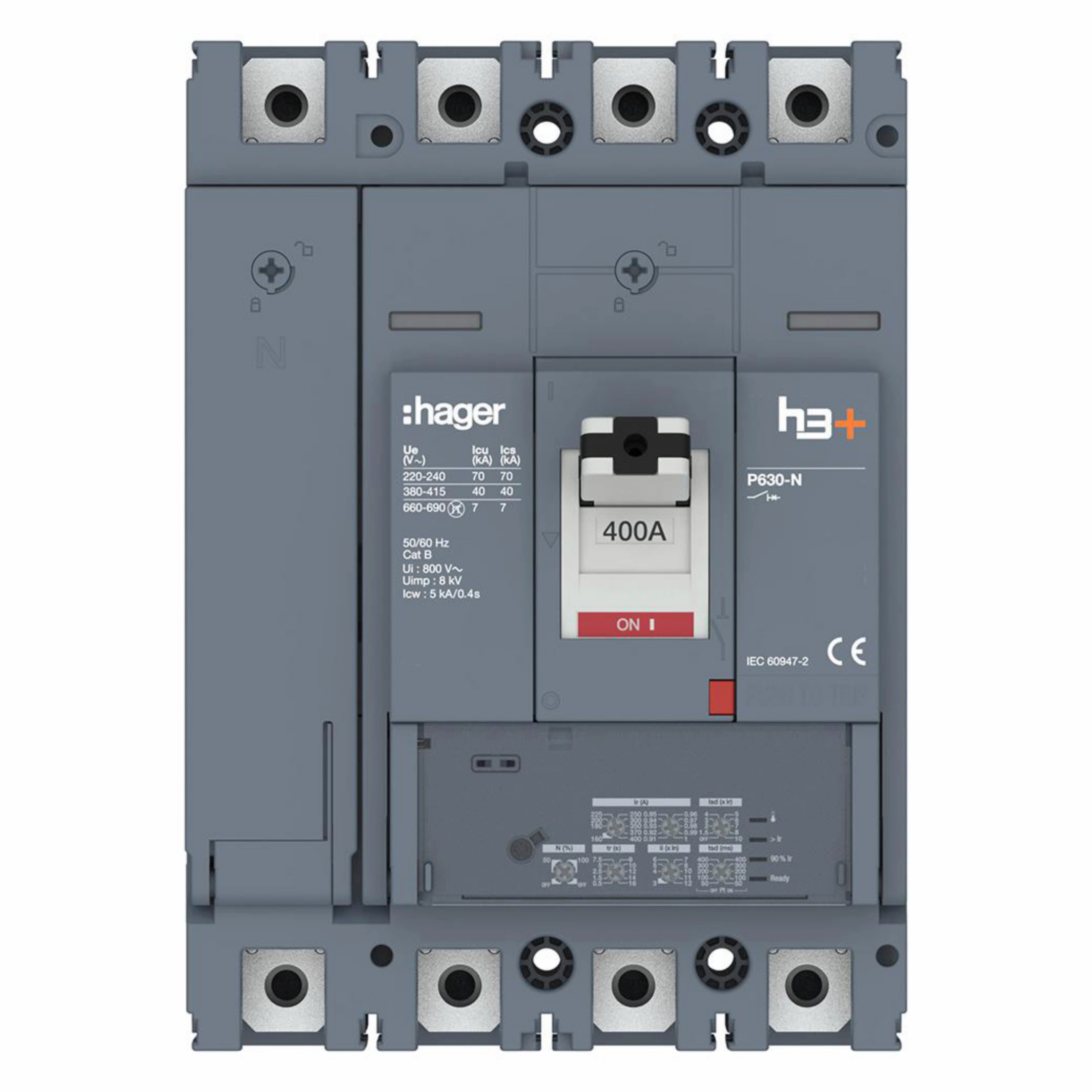

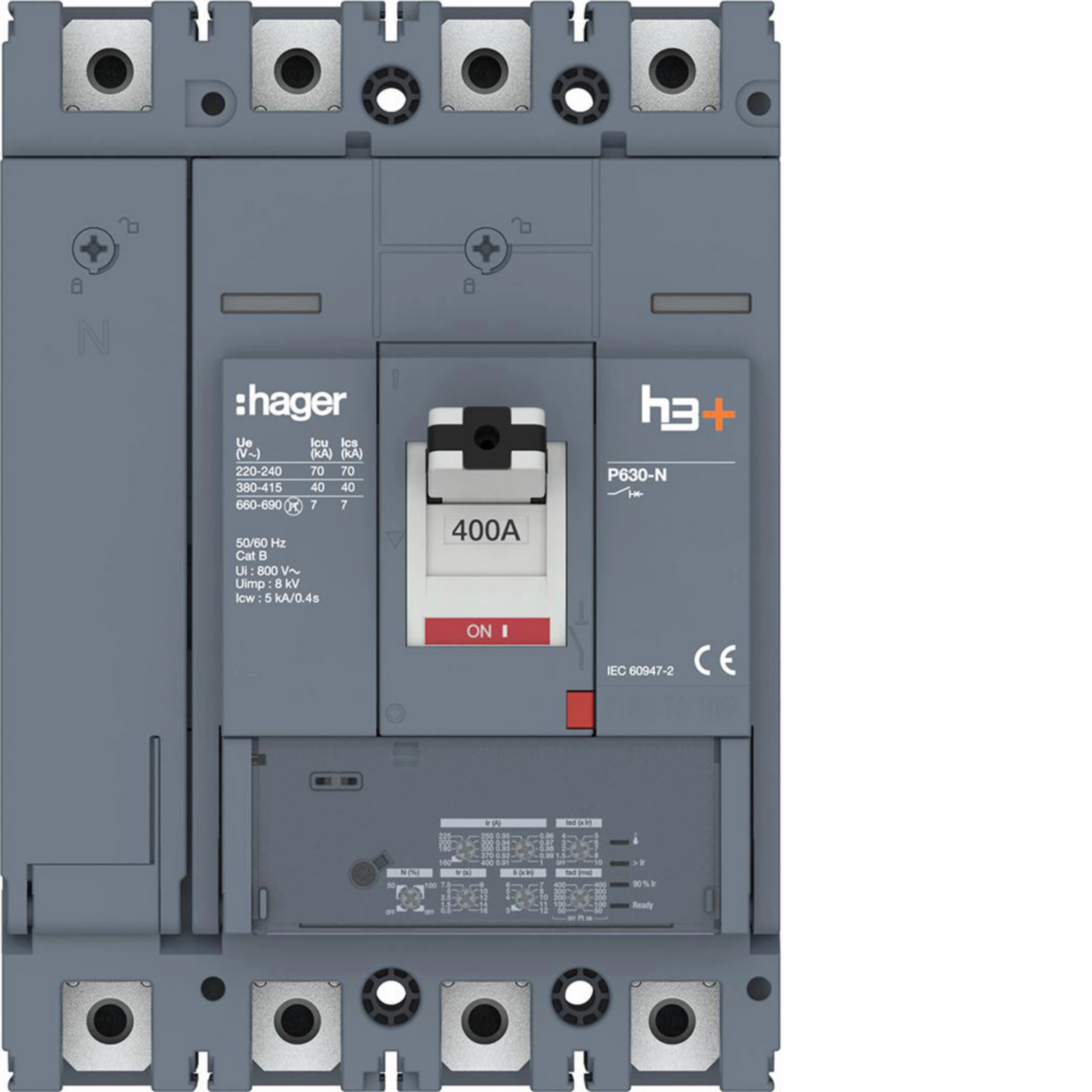

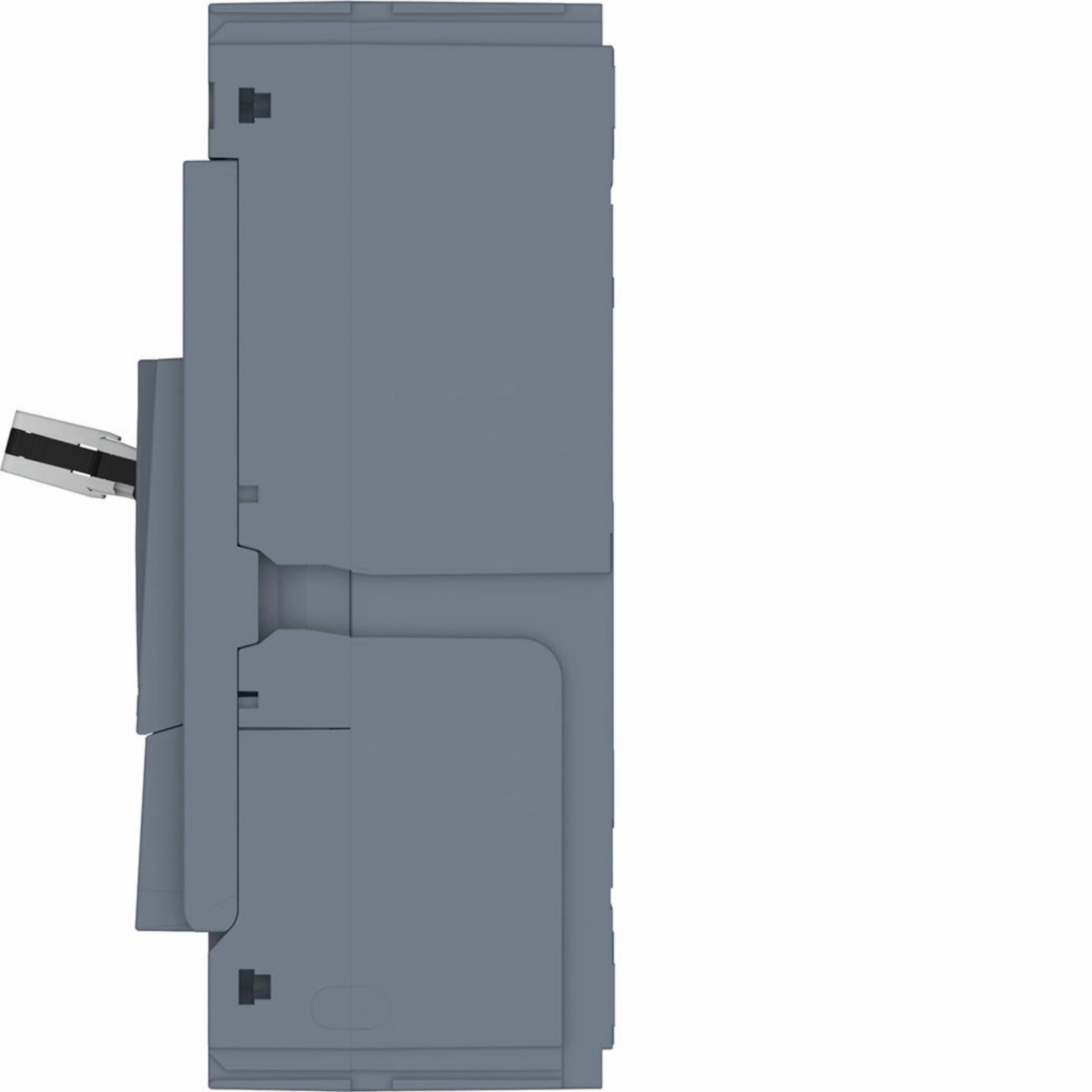

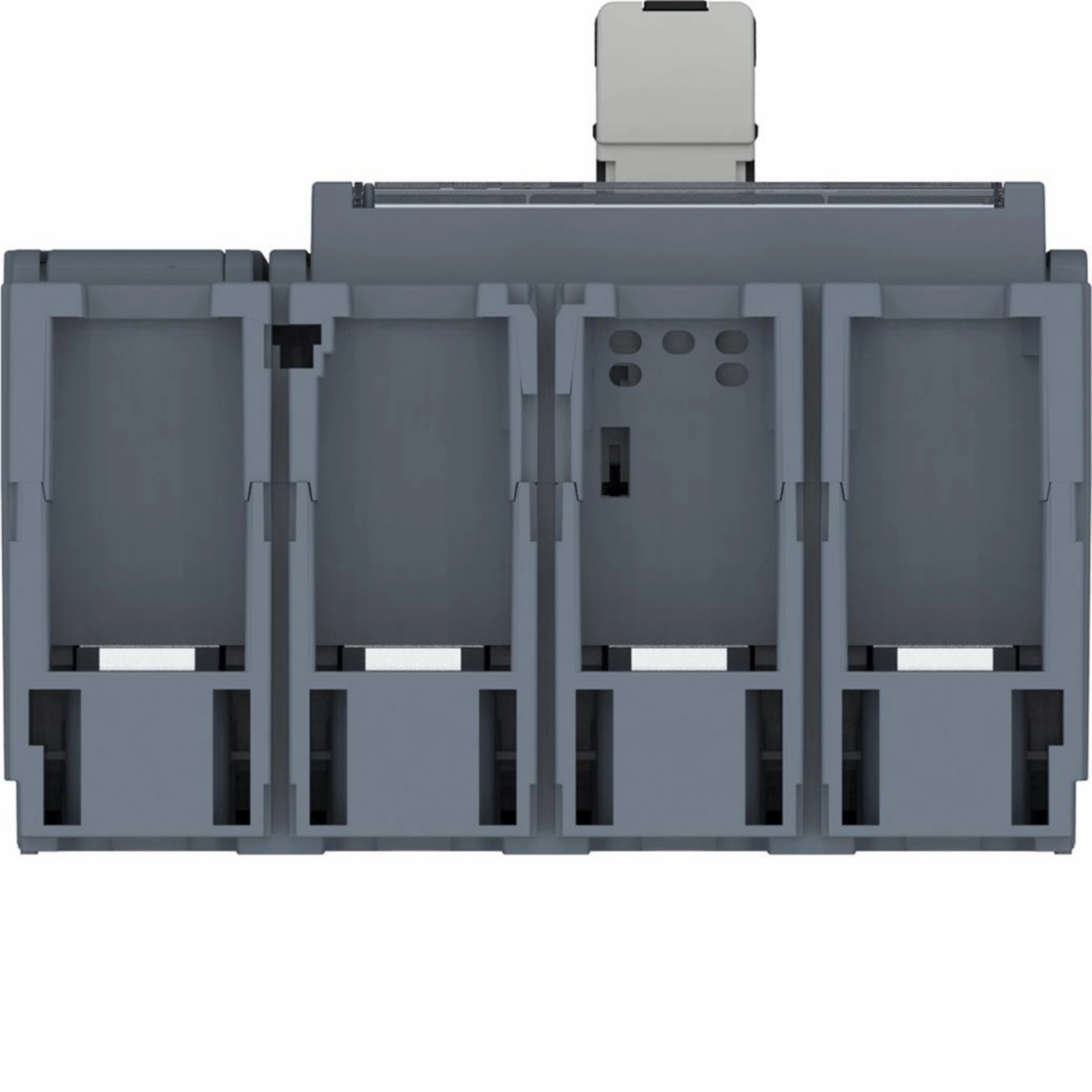

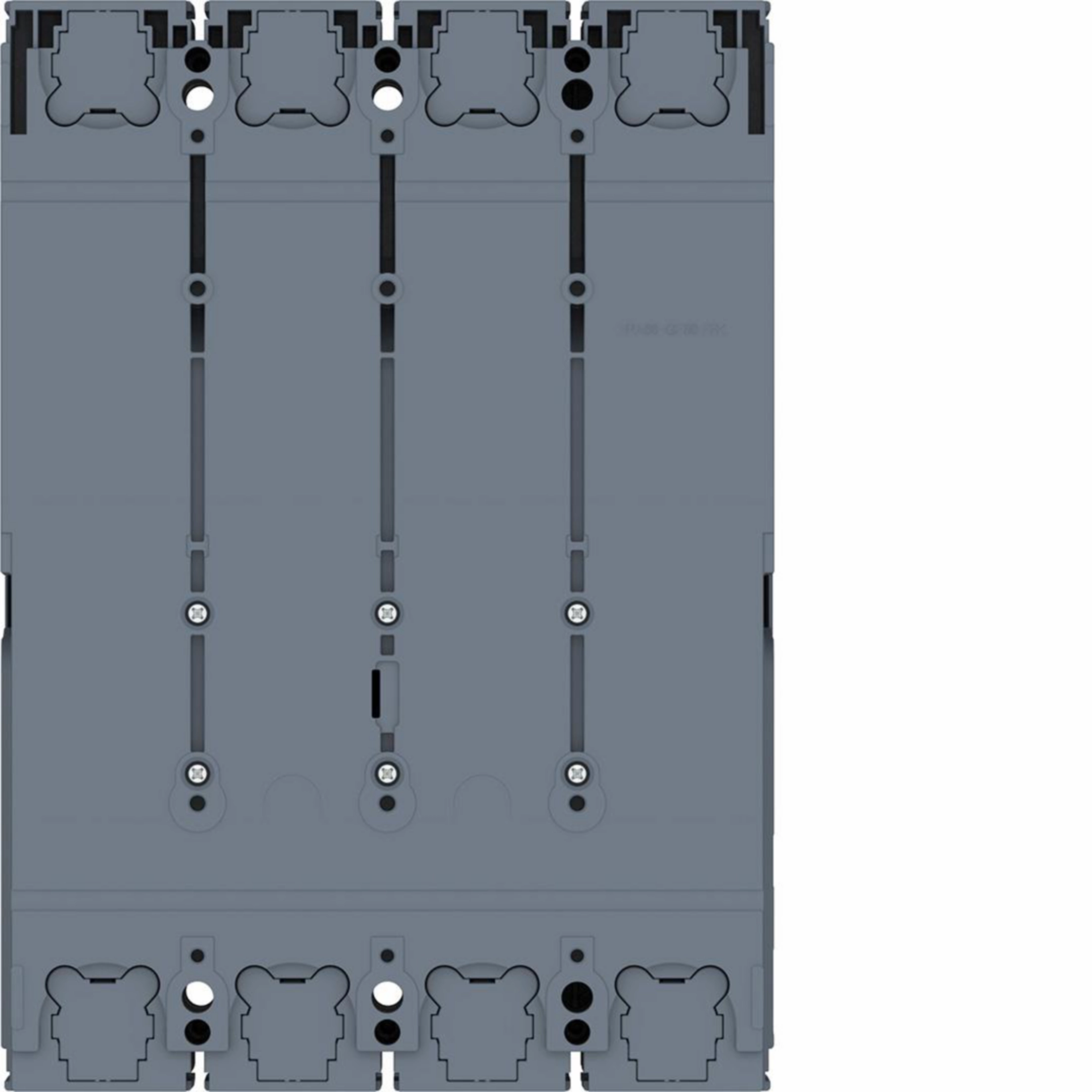

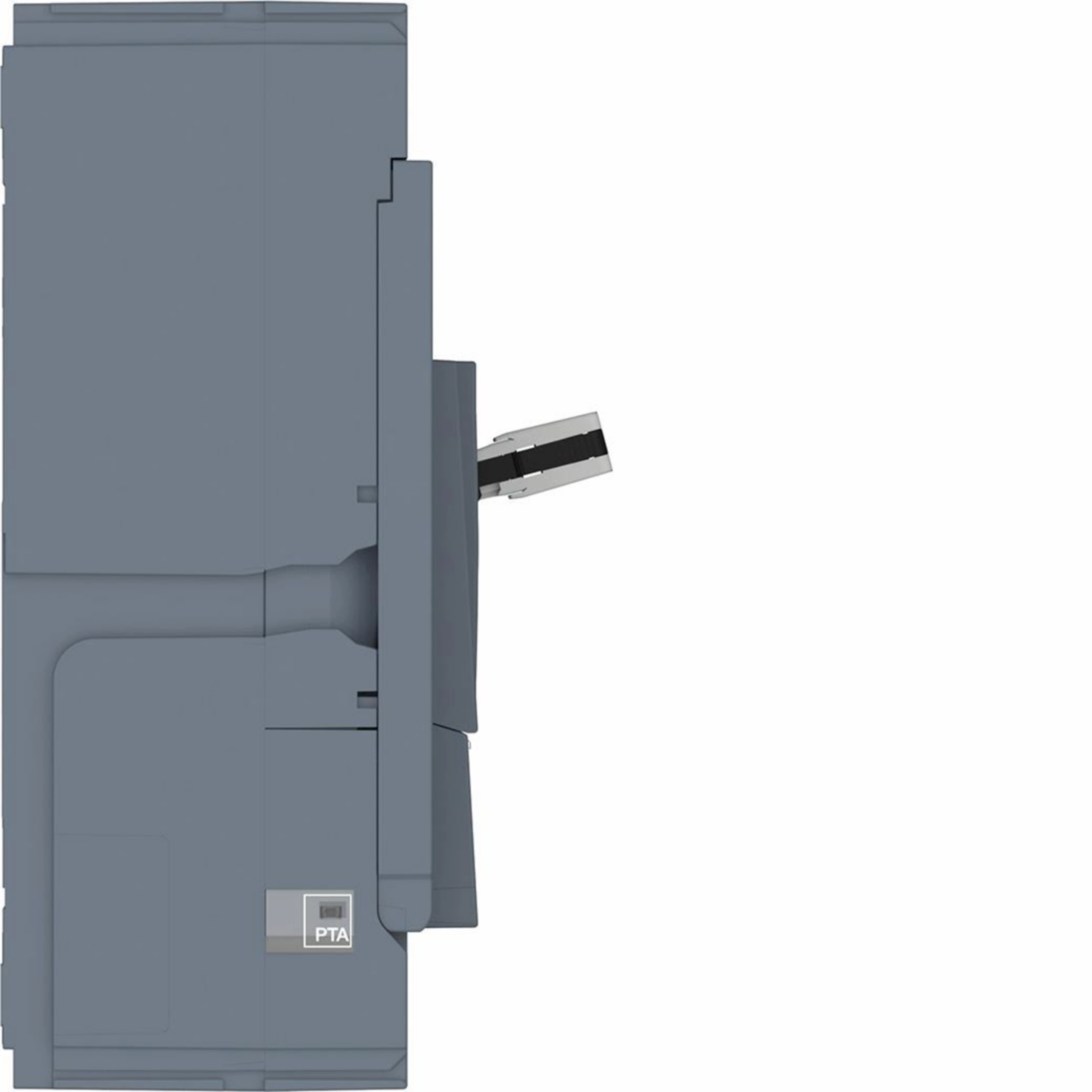

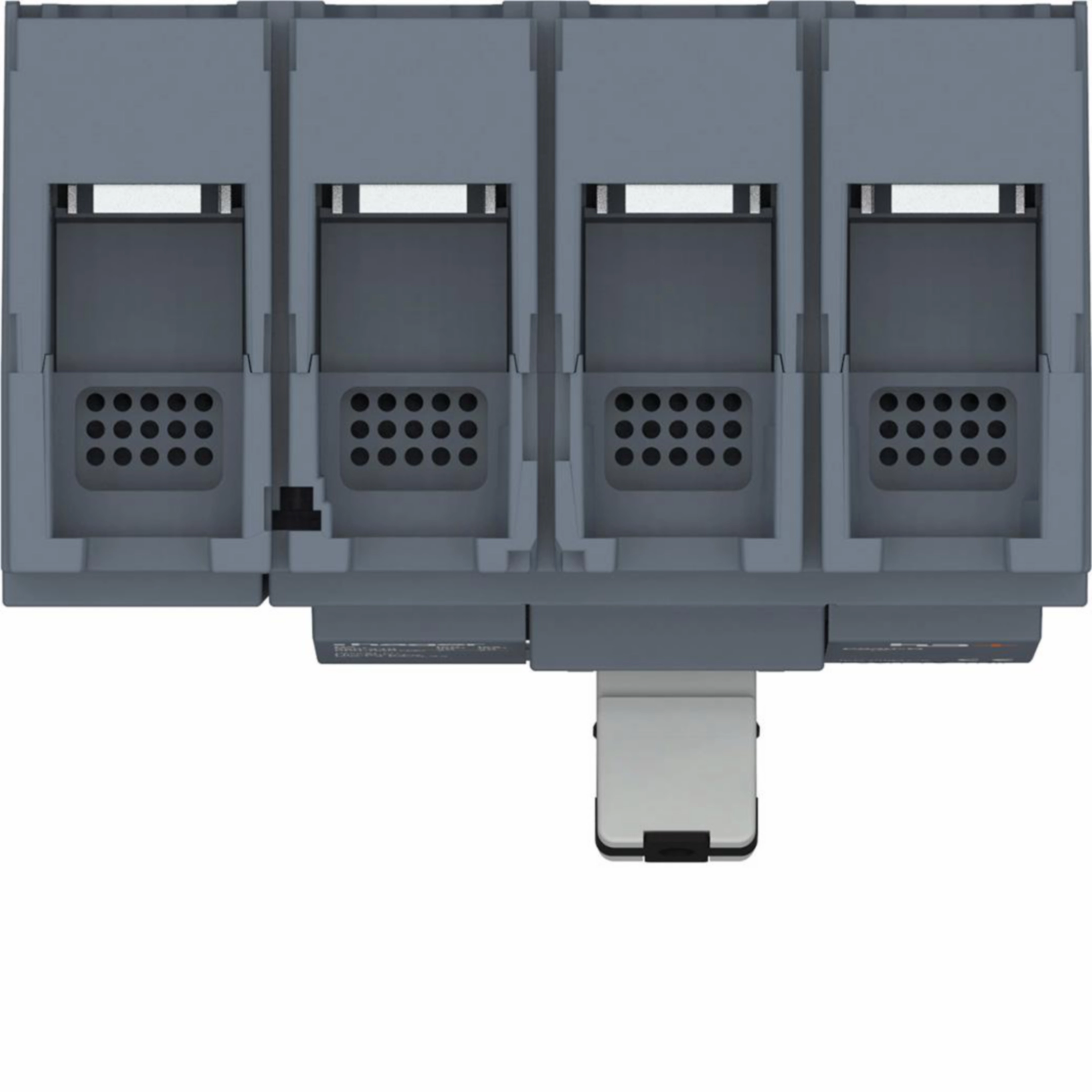

Leistungsschalter h3+ P630 LSI 4P4D N0-50-100% 400A 40kA FTC HNW401JR

EAN

3250613198459

Marke

Hager

VPE

1 Stück

Preisgruppe

H406

Passende Tools

Hagerplan - Der Ausschreibungstextkonfigurator

Preis

2.152,40 MDL

/ Stück *

Fachgroßhandel finden

Zubehör
Technische Merkmale
Ökologischer Wert
Downloads
Weitere Produkte
Ausschreibungstext

Kontakt Datenblatt

Vervollständigen Sie Ihr System

Optionales Zubehör

Verriegelungsfunktionen 8 Produkte verfügbar
Antriebswelle für Leistungsschalter 4 Produkte verfügbar
Verbindungsfunktionen 5 Produkte verfügbar
AOB MCCB Typ A 5 Produkte verfügbar
Adapter für Zusatzdatenkabel 3 Produkte verfügbar
Mehr sehen 54 Produkte verfügbar

Technische Merkmale

Höhe
260 mm
Nennstrom
400 A
Polanzahl
4.0
Steuer-/Bedienelement
Knebel
Gerätebauform
Festeinbau
Ansprechzeit beim Öffnen
10 ms
Frequenz
50 - 60 Hz
Nominales Drehmoment
18 - 18 Nm
Einbau-/Anschlussort
Vorne
Isolationsspannung Ui
800 V
Auslöseeinheit
LSI
Verlustleistung pro Pol
19,3 W
Betriebstemperatur
-25 - 70 °C
Anschluss-/Steckertyp
Anschluss mit Kabelschuh
Motorantrieb integriert
Nein
Geeignet für DIN Schiene
Nein
Einspeisestelle
Bidirektional
Position Neutralleiter
Links
Werkstoff Kabel
Kupfer
Geeignet für FI-Block
Ja
Breite
185 mm
Tiefe
150 mm

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

Zertifizierungen und Dokumente

PEP Dokument en-GB 2025-07-08

PDF

6.5 MB

Hager REACH declaration HNW401JR

PDF

44.3 KB

Hager RoHS Report HNW401JR

PDF

42.9 KB

Downloads

Produktbild

Produktbild HNW401JR

Produktbild HNW401JR
Produktdatenblatt

Hager Produktdatenblatt HNW401JR

Leistungsschalter h3+ P630 LSI 4P4D N0-50-100% 400A 40kA FTC

PDF

156.27 KB
Bedienungsanleitung

Bedienungsanleitung International 2025-01-21

PDF

10.29 MB
Betriebsanleitung

Kommunikationshandbuch für h3+ Leistungsschalter bis 250 A (DE, 2019-01)

Betriebsanleitung de-DE 2019-01-31

PDF

5.94 MB

Operating manual International 2020-09-21

Betriebsanleitung International 2020-09-21

PDF

215.00 B
Montageanleitung

Montageanleitung für HEWxx, HMW2xx, HNWxx, HPWxx - Leistungschalter h3+ P630 LSI (Stand: 11.2018)

Montageanleitung International 2019-01-25

PDF

1.15 MB
Technische Broschüre

Die Kompaktleistungsschalter-Generation h3+

Zuverlässiger Schutz (19DE0387)

PDF

9.93 MB
Tipps

Hager Tipp 34

Niederspannungs-Schaltgerätekombinationen (20DE0088)

PDF

3.01 MB
Technischer Anhang (Einzelprodukt)

Verlustleistungsdatenblatt

Technischer Anhang (Einzelprodukt) de-DE 2021-10-20

STP

847.80 KB
STEP Dateien

CAD file for MCCB 630A 4P

STEP Dateien International 2023-11-24

PDF

1,023.49 KB
Handbuch

Technischer Katalog für h3+ Leistungsschalter bis 630 A (DE, 2025-03)

Leistungsschalter bis 630A h3+

URL

50.83 MB
Tools

Hagerplan - Der Ausschreibungstextkonfigurator

Ausschreiben leicht gemacht

PDF
Konformitätserklärung

EU Declaration of Conformity

588.41 KB

Mehr Downloads

Ausschreibungstext

Leistungsschalter h3+ P630 LSI 4P4D N0-50-100% 400A 40kA FTC Der Kompaktleistungsschalter in Übereinstimmung mit DIN EN 60947-2 schützt die elektrische Anlage und Netze vor Überlast und Kurzschluss. Die Auslösekurve des elektronischen Auslösers lässt sich über Dreh-Rastschalter einstellen. Getrennt einstellbar sind die Auslöser für den Überlaststrom (Ir), den kurzzeitverzögerten Kurzschlussstrom (Isd) und den unverzögerten Kurzschlussschutz (Ii) sowie die Zeitverzögerung tr bei Überlast und die Zeitverzögerung tsd für kurzzeitverzögerte Kurzschlussauslösung. Zusätzlich kann durch eine aktivierbare I²t-Funktion zwischen dem Kurzschlussströmen Ii und Isd und der kurzzeitverzögerten und unverzögerten Auslösezeit die Auslösekurve umgekehrt proportional angepasst werden. Die Bereitschafts-LED leuchtet grün, wenn der Auslöser betriebsbereit ist und blinkt orange, wenn ein interner Fehler im Auslöser erkannt wird. Die LED zur Überstromanzeige beginnt rot zu blinken, wenn I = 105% Ir, und leuchtet dauerhaft rot, wenn I > 112 % Ir. Eine weitere LED signalisiert die Übertemperatur in der Auslöseeinheit. Diese leuchtet rot wenn intern 105°C überschritten werden. An der Stellung des Knebels sind die drei unterschiedlichen Betriebszustände erkennbar (EIN = oben, AUS = unten, ausgelöst = Mittelstellung). Eine Vorrichtung zum Verriegeln des Schaltzustandes in EIN- oder AUS-Position ist integriert und kann mit einem handelsüblichen Vorhängeschloss ohne zusätzliches Zubehör genutzt werden. Über eine Auslösetaste kann der Auslösemechanismus getestet und die Hauptkontakte geöffnet werden. Ein Klappdeckel mit unverlierbarer Schnellschraube ermöglicht den Zugang zu dem Installationsraum für optionale Hilfskontakte und andere Auslöser. Integriertes Zubehör ist über Sichtfenster ohne öffnen des Klappdeckels erkenn- und identifizierbar. Ein potentialfreier Alarmkontakt für die Ausschaltvorwarnung bei Gefahr einer Abschaltung durch Überlast ist standardmäßig integriert. Dieser wird bei I > 90% Ir geschlossen. Dies wird durch eine zusätzliche LED angezeigt. Sie leuchtet orange wenn der Kontakt geschlossen ist. Durch eine Schnittstelle für ein Diagnose- und Konfigurationstool kann die eingestellte Auslösekurve getestet und dokumentiert werden. Nennstrom: 400 A Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230V AC IEC 60947-2: 70 kA Auschaltvermögen Grenzkurzschlussstrom Icu bei 240V AC IEC 60947-2: 70 kA Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-2: 40 kA Ausschaltvermögen Grenzkurzschlussstrom Icu bei 415V AC IEC 60947-2: 40 kA Abschaltvermögen auf 1 Pol bei It 230 V (IEC 60947-2): 10 kA Abschaltvermögen auf 1 Pol bei It 400 V (IEC 60947-2): 10 kA Polanzahl: 4 Steuer-/Bedienelement: Knebel Ansprechzeit beim Öffnen: 10 ms Ausschaltvermögen Grenzkurzschlussstrom Icu bei 690V AC IEC 60947-2: 7 kA Ausschaltvermögen Betriebskurzschlussstrom Ics bei 220V AC nach IEC 60947-2: 70 kA Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-2: 70 kA Ausschaltvermögen Betriebskurzschlussstrom Ics bei 240V AC nach IEC 60947-2: 70 kA Ausschaltvermögen Betriebskurzschlussstrom Ics bei 380V AC nach IEC 60947-2: 40 kA Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400V AC nach IEC 60947-2: 40 kA Ausschaltvermögen Betriebskurzschlussstrom Ics bei 415V AC nach IEC 60947-2: 40 kA Ausschaltvermögen Betriebskurzschlussstrom Ics bei 690V AC nach IEC 60947-2: 7 kA Nennstrom bei 10°C nach IEC 60947: 400 A Nennstrom bei 15°C nach IEC 60947: 400 A Nennstrom bei 20°C nach IEC 60947: 400 A Nennstrom bei 25°C nach IEC 60947: 400 A Nennstrom bei 30°C nach IEC 60947: 400 A Nennstrom bei 35 °C gemäß IEC 60947: 400 A Nennstrom bei 40 °C gemäß IEC 60947: 400 A Nennstrom bei 45°C nach IEC 60947: 400 A Nennstrom bei 50°C nach IEC 60947: 400 A Nennstrom bei 55°C nach IEC 60947: 400 A Nennstrom bei 60 °C gemäß IEC 60947: 400 A Nennstrom bei 70°C nach IEC 60947: 400 A Nennstrom bei 65°C nach IEC 60947: 400 A Frequenz: 50 - 60 Hz Nominales Drehmoment: 18 - 18 Nm Einbau-/Anschlussort: Vorne Isolationsspannung Ui: 800 V Gesamtverlustleistung unter Nennstrom: 57,8 W IP-Klasse (Ingress Protection): IP4X Betriebstemperatur: -25 - 70 °C Anschluss-/Steckertyp: Anschluss mit Kabelschuh Grad der Verunreinigung nach IEC 60664/IEC 60947-2: 3 Werkstoff Kabel: Kupfer Fabrikat : Hager oder gleichwertig Artikel : HNW401JR gewähltes Fabrikat/Typ: '___________/___________' liefern, montieren und betriebsfertig anschließen.
