Leitungsführungskanal mit Trennwandeinbauoption PVC FB 100x230mm steingrau FB9923007030
EAN
4012740107808
Marke
Hager
VPE
6 m
Preisgruppe
T201
Passende Tools
Preis
171,50 MDL
/ Stück
*
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Schallbarriere 2 Produkte verfügbar -
Klemm-/Abzweigdose 2 Produkte verfügbar -
Trennwand 2 Produkte verfügbar -
Außeneck 2 Produkte verfügbar -
Flachwinkel 2 Produkte verfügbar -
Mehr sehen 5 Produkte verfügbar
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Produktbild FB9923007030
Produktbild FB9923007030
-
Produktdatenblatt
Hager Produktdatenblatt FB9923007030
Leitungsführungskanal mit Trennwandeinbauoption PVC FB 100x230mm steingrau
PDF187.00 KB -
Technische Broschüre
Gut aufgestellt mit Wandinstallationssystemen von Hager
(12DE0052)
PDF3.40 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
DXF6.03 MB -
DXF Dateien
DXF_Datei_fb992300
DXF Dateien International 2023-02-02
STP372.52 KB -
STEP Dateien
Step Model fb992300
STEP Dateien International 2023-02-02
PDF170.07 KB -

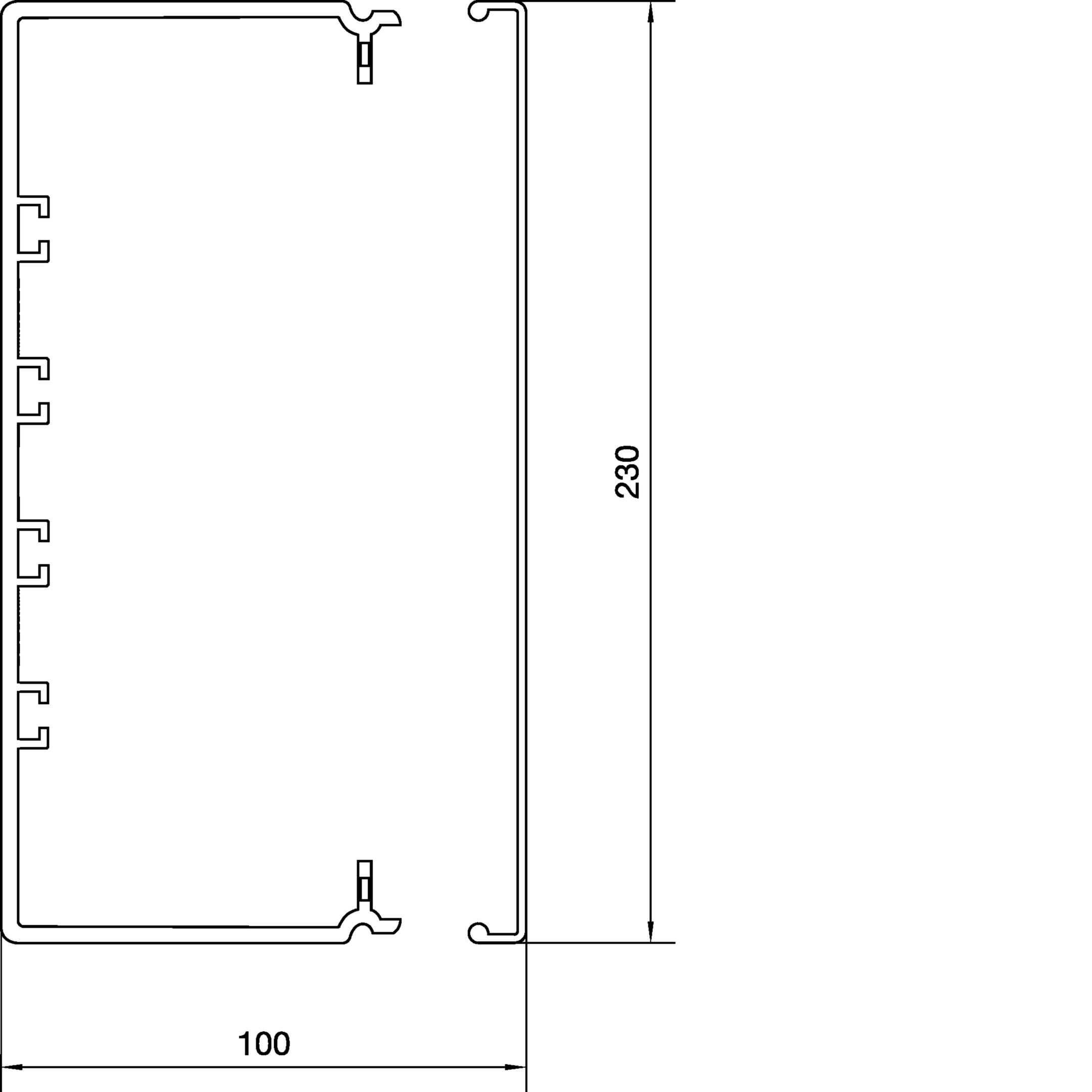

Produkt Zeichnung
ProductTechnicalDrawing_fb992300
Produkt Zeichnung International 2023-02-02
URL67.88 KB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
PDF -
Konformitätserklärung
CE-Konformitätserklärung für FBxx - Kanalsystem Wand- und Deckenbereich (DE-EN, Stand: 07.2019)
Konformitätserklärung International 2019-08-23
PDF38.99 KBEU-Konformitätserklärung FB
Konformitätserklärung International 2017-11-20
122.39 KB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
M5281Klammer aus PVC zu Leitungsführungskanal FB mit Oberteil 130mmPreis1,24 MDL/ Stück * -
2
L5111Klemmdose Leitungseinführungen 2xstirnseitig 3xoben/unten aus PP 135x35x40 mmPreis5,60 MDL/ Stück * -
3
M1629Trennwand für FB-Kanäle Höhe 100mm aus PVCPreis24,10 MDL/ Stück * -
4
M1346Trennwand für FB-Kanäle Höhe 60/80mm aus PVCPreis7,00 MDL/ Stück * -
5
FB80130070301Leitungsführungskanal mit Geräte/Trennwandeinbauoption PVC FB 80x130mm steingrauPreis61,30 MDL/ Stück *
Ausschreibungstext
Leitungsführungskanal mit Trennwandeinbauoption PVC FB 100x230mm steingrau
Elektro-Installationskanal-System Leitungsführungskanal, aus Kunststoff nach DIN EN 50085-1 zur Leitungsverlegung mit Geräteeinbaumöglichkeit. Kanalunterteil/-oberteil mit vorgestanzter Bodenlochung im Abstand von 125 mm, Rückhalteklammern und Trennwandeinbaumöglichkeit.
Hinweis:
Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.
Höhe: 100 mm
Breite: 230 mm
Länge: 2000 mm
Oberteil Breite: 230 mm
Lichter innerer Querschnitt: 19660 - 19660 mm²
Anzahl der einsetzbaren Oberteile: 1
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 77
Werkstoff: Polyvinylchlorid (PVC)
Oberfläche: Unbehandelt
Halogenfrei: Nein
Farbe: Steingrau
RAL Nummer: 7030
Stoßfestigkeit IK: IK07
IP-Klasse (Ingress Protection): IP20
Kanalverbindung: Ohne Kupplung
Anzahl der Trennwände: 0
Anzahl steckbare Trennwände: 4
Kabelhalteklammer im Lieferumfang enthalten: Ja
Mit Schutzfolie: Nein
Bodenlochung: Ja
Fabrikat : Hager oder gleichwertig
Artikel : FB9923007030
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
