Leitungsschutzschalter, Sicherungsautomat, 1-polig, 6kA, B-Charakteristik, 20A MBN120
Der Leitungsschutzschalter mit 1-poliger Ausführung und einer B-Charakteristik bietet einen Nennstrom von 20 Ampere und eine Kurzschlussfestigkeit von 6 Kiloampere. Er nimmt 1 Platzeinheit im Schaltschrank ein und eignet sich perfekt für die Absicherung von Stromkreisen mit überwiegend ohmschen Lasten wie Beleuchtung und Steckdosen.
EAN
3250614310102
Marke
Hager
VPE
12 Stück
Preisgruppe
H200
Preis
15,70 MDL
/ Stück
*
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Verriegelungsfunktionen 3 Produkte verfügbar -
Mechanisches Zubehör für Niederspannungskomponenten 2 Produkte verfügbar -
Unterspannungsauslöser 3 Produkte verfügbar -
Arbeitsstromauslöser 3 Produkte verfügbar -
Hilfsschalterblock 3 Produkte verfügbar -
Mehr sehen 8 Produkte verfügbar
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild

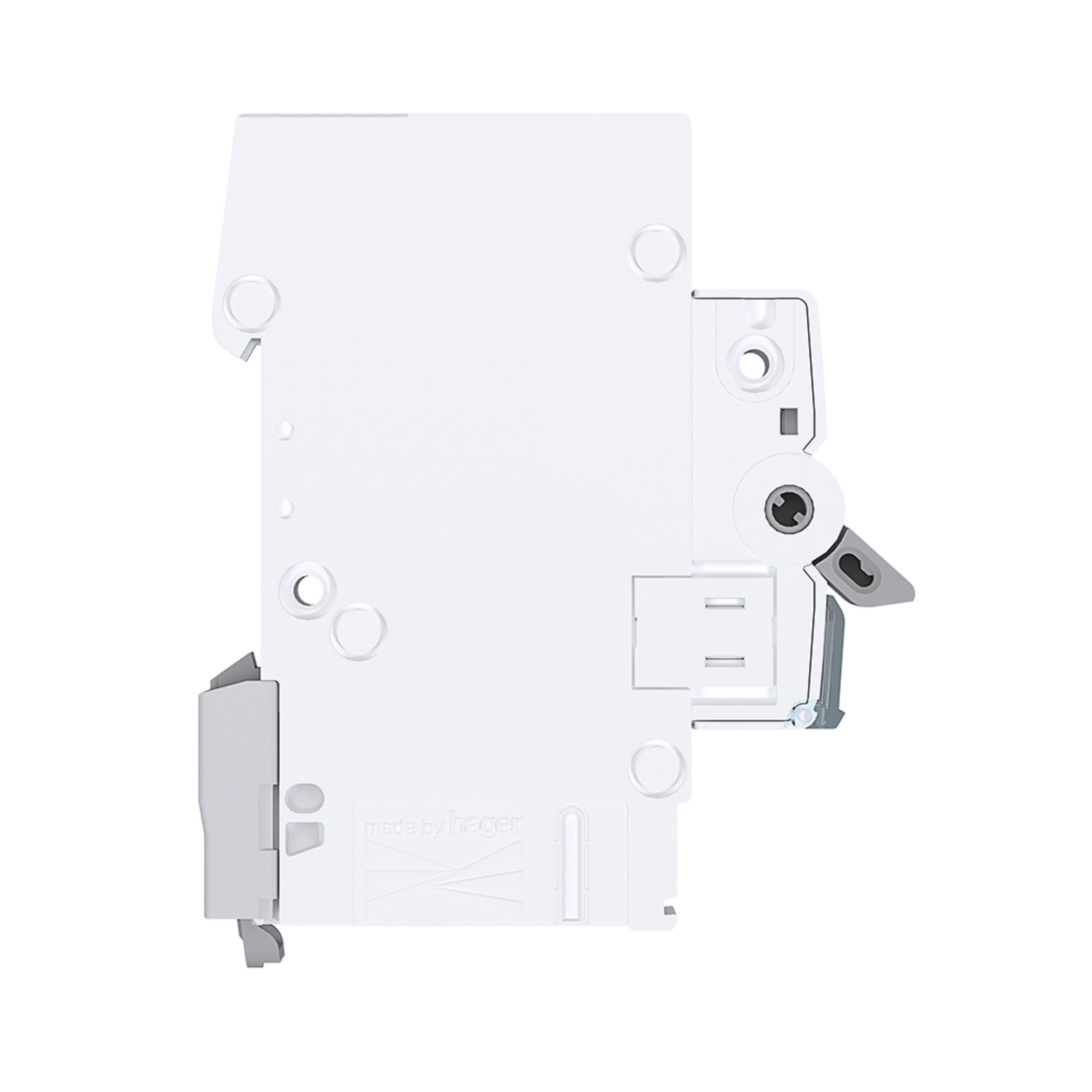

Produktbild MBN120

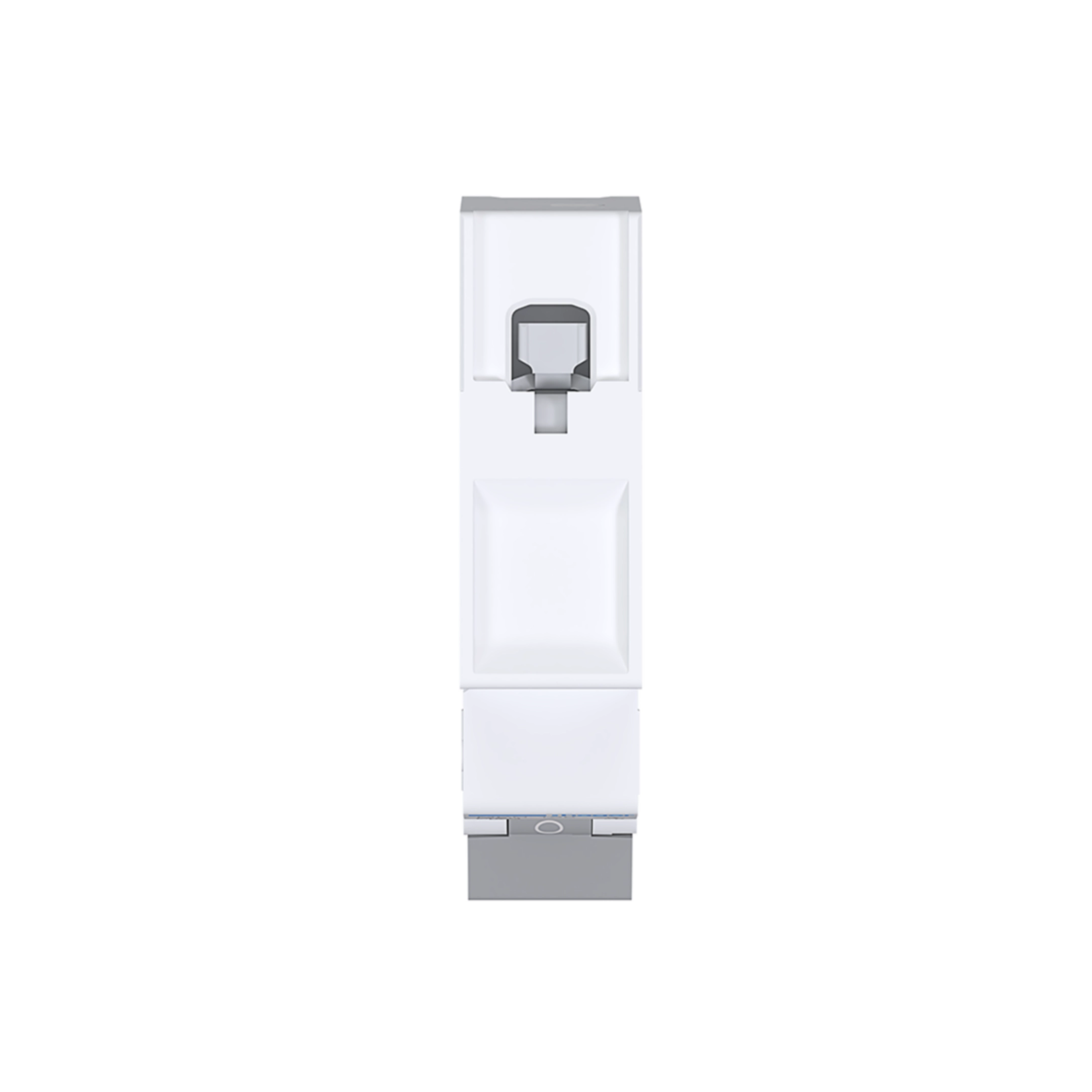

Produktbild MBN120
-
Produktdatenblatt
Hager Produktdatenblatt MBN120
Leitungsschutzschalter 1 polig 6kA B-Charakteristik 20A 1 Modul
PDF252.41 KB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
URL847.80 KB -
Tools
Hager Ready App - Ihr digitaler Assistent
Erstellen Sie mit Hager Ready schnell und einfach Raumbücher und planen Sie die normgerechte Konfiguration von Klein- und Feldverteilern bis zu Stromlaufplänen, Beschriftung und Stücklisten. Mobil vor Ort oder per Tablet.
URL
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
PDF -
Konformitätserklärung
Konformitätserklärung en-GB 2025-05-05
PDF749.49 KBKonformitätserklärung en-GB 2025-05-05
753.40 KB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
HMD499Leitungsschutzschalter 4 polig 15kA D-Charakteristik 125A 6 ModulePreis751,20 MDL/ Stück * -
2
HMD490Leitungsschutzschalter 4 polig 15kA D-Charakteristik 100A 6 ModulePreis666,90 MDL/ Stück * -
3
HMD480Leitungsschutzschalter 4 polig 15kA D-Charakteristik 80A 6 ModulePreis590,80 MDL/ Stück * -
4
HMD399Leitungsschutzschalter 3 polig 15kA D-Charakteristik 125A 4.5 ModulePreis566,40 MDL/ Stück * -
5
HMD390Leitungsschutzschalter 3 polig 15kA D-Charakteristik 100A 4.5 ModulePreis490,50 MDL/ Stück *
Ausschreibungstext
Leitungsschutzschalter 1 polig 6kA B-Charakteristik 20A 1 Modul
Leitungsschutzschalter nach DIN EN 60898-1 (VDE 0641-11) mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Nennstrom: 20 A
Ausschaltvermögen Icn bei 230V AC nach IEC 60898-1: 6 kA
Polart: 1P
Auslösecharakteristik: B
Anzahl Module: 1
Bemessungsschaltvermögen Icn nach IEC 60898-1: 6 kA
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit Uimp: 4000 V
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter: 1 - 35 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter: 1 - 25 mm²
Grad der Verunreinigung nach IEC 60664/IEC 60947-2: 2
Fabrikat : Hager oder gleichwertig
Artikel : MBN120
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
