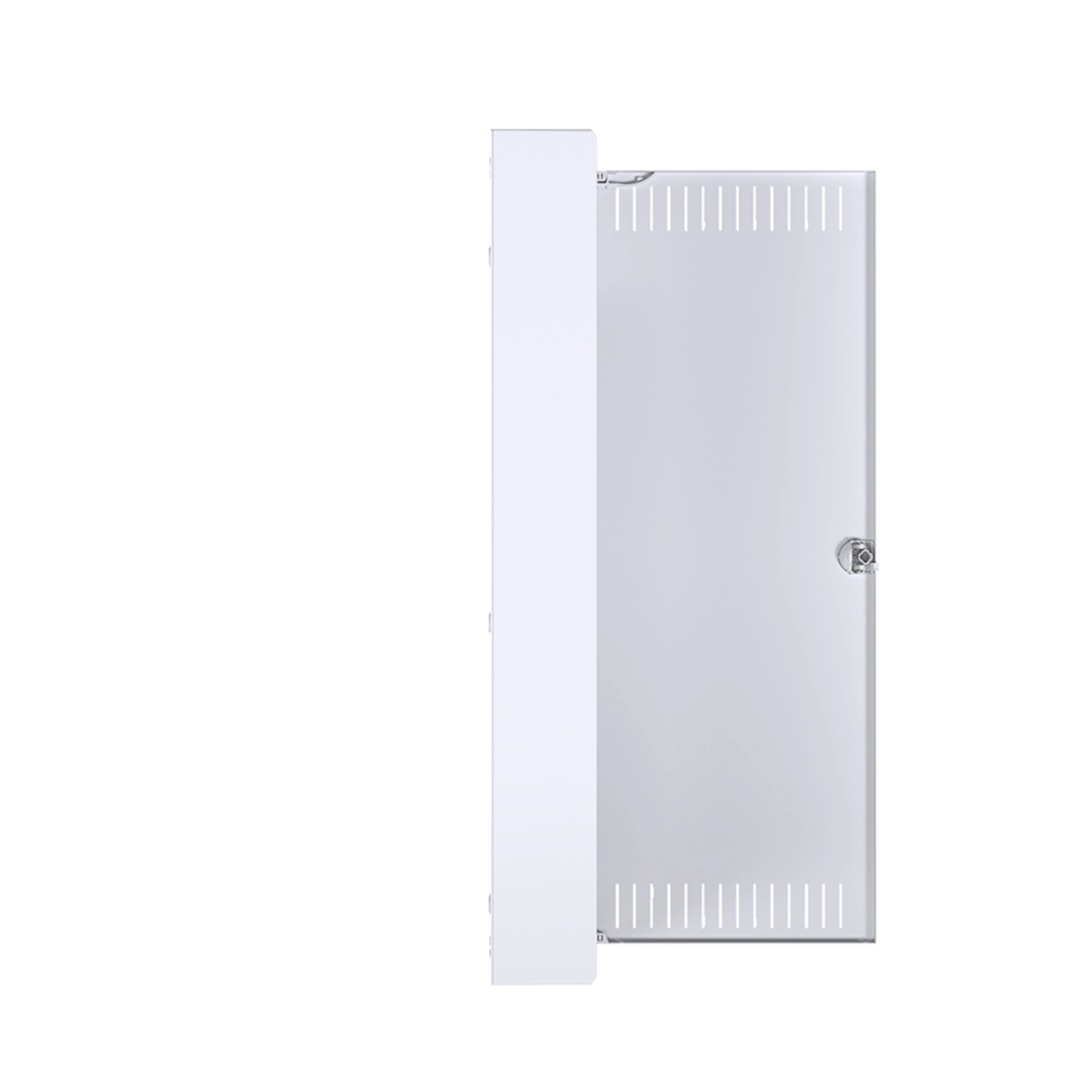

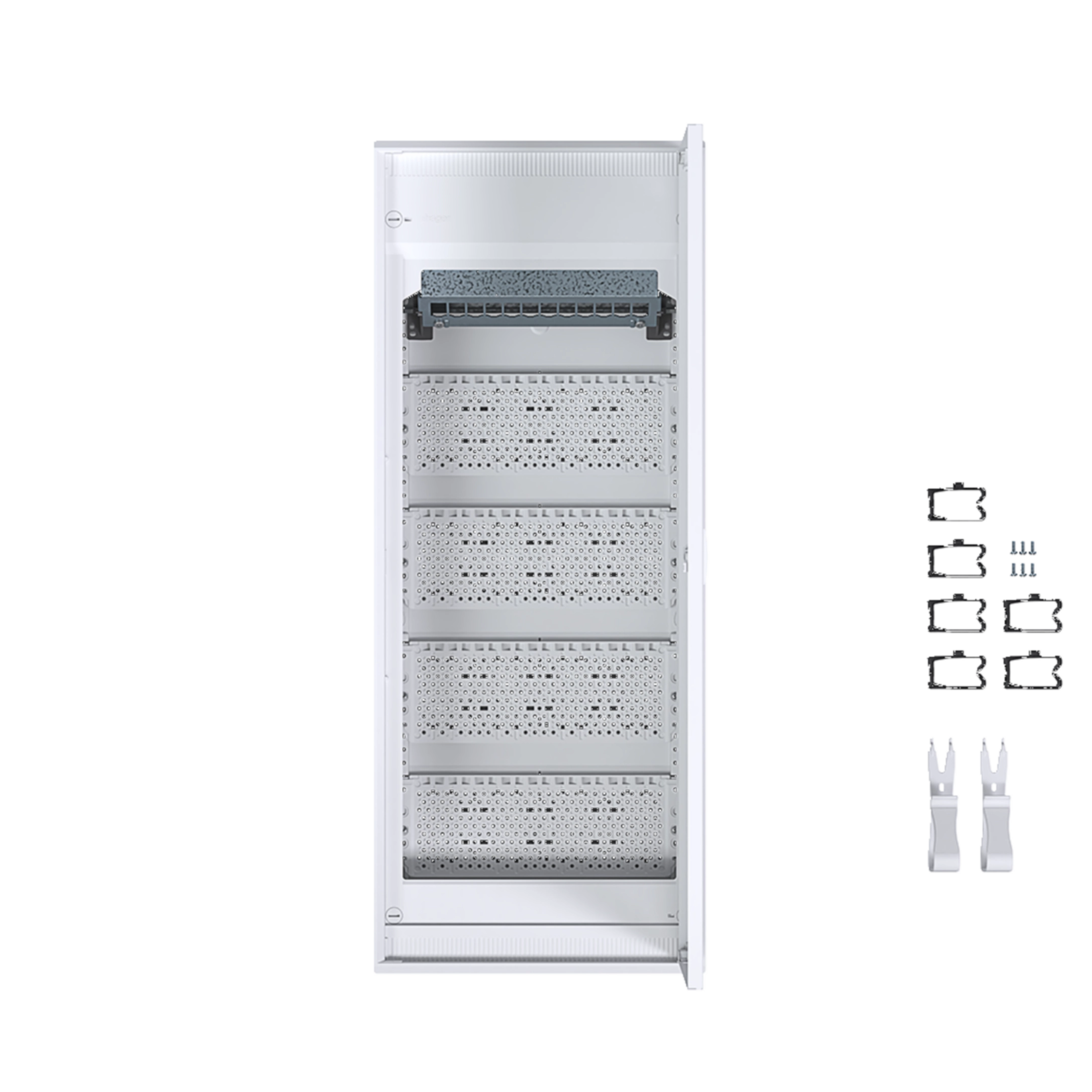

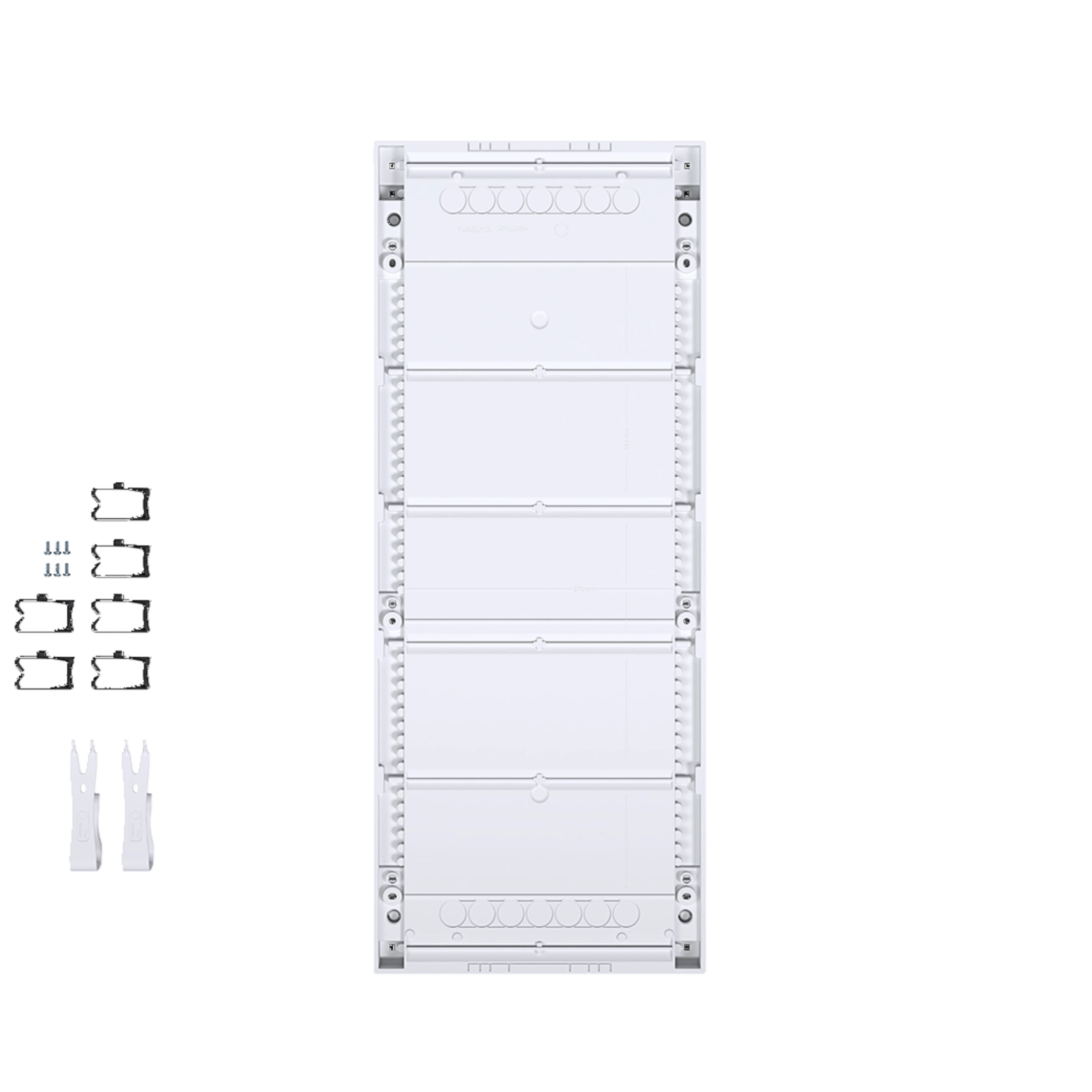

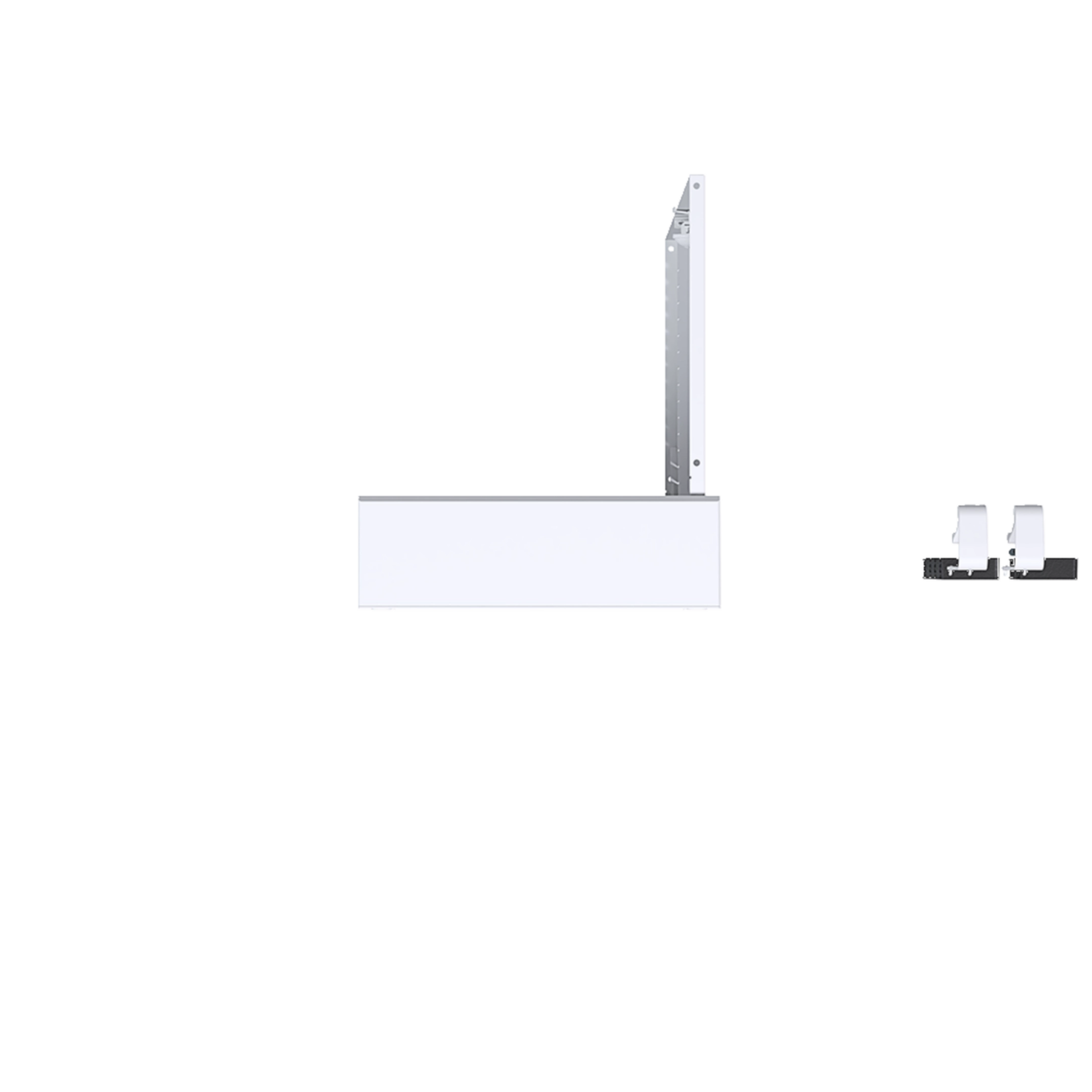

Multimedia, volta, Aufputzverteiler, 5-reihig, mit geschlitzter Stahlblechtür, D VA60NW
Der Installationskleinverteiler volta APV, 5-reihig, ist aus Kunststoff gefertigt und verfügt über eine geschlitzte Stahlblechtür. Konform mit DIN VDE 61439-3, IP Standard 30, Schutzklasse II. Geeignet für Wohngebäude gemäß DIN 18015 und schutzisolierte VDI-Komponenten. Mit Patch Panel, DIN-Hutschiene und vorbereiteten Anschlüssen für Überspannungsschutzmodul Typ 3. Inklusive beschriftbarem Bezeichnungsstreifen und montierbarer 3-fach Schutzkontaktsteckdose.
EAN
3250616411784
Marke
Hager
VPE
1 Stück
Preisgruppe
H120
Passende Tools
Preis
451,50 MDL
/ Stück
*
Vervollständigen Sie Ihr System
Optionales Zubehör
-

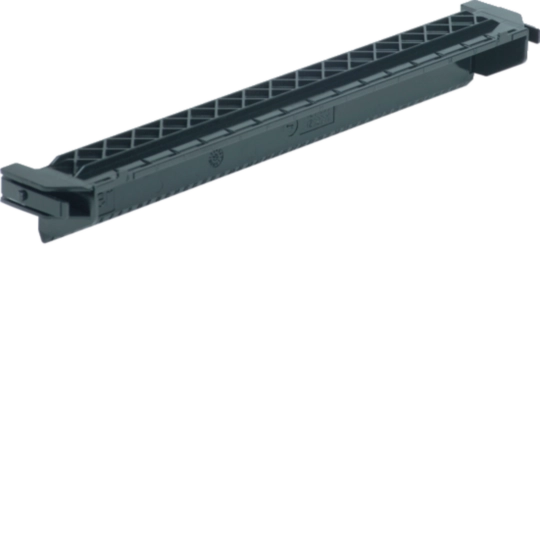

Zubehör/Ersatzteile für Klemmen 7 Produkte verfügbar -

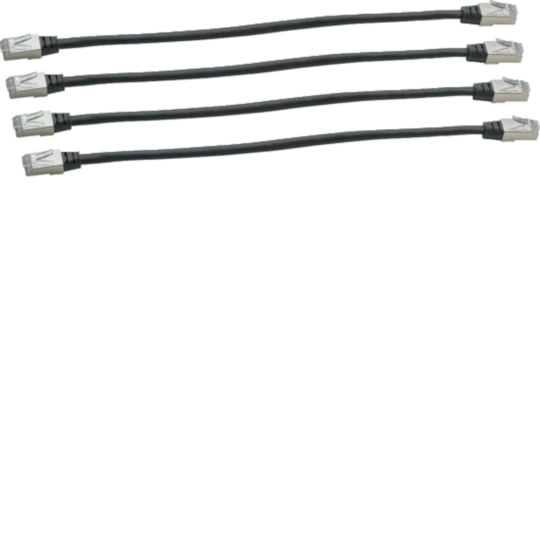

Patchkabel 4 Produkte verfügbar -

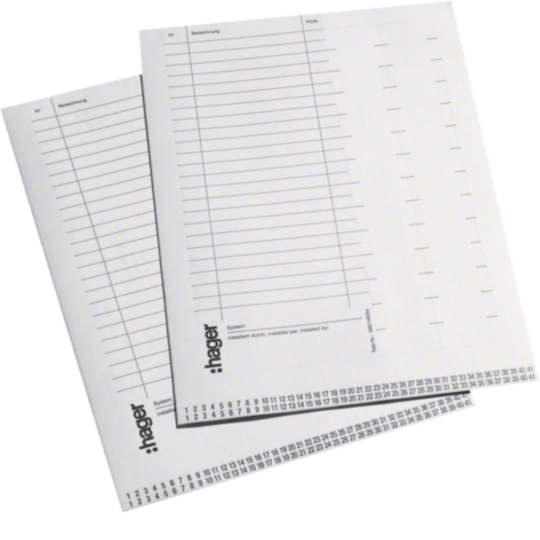

Abdeckungen/Blenden/Blendrahmen 3 Produkte verfügbar -
Steckdose 2 Produkte verfügbar -

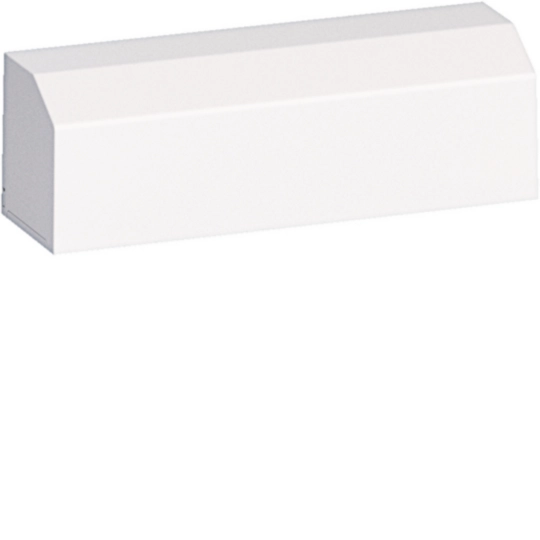

Einführungsflansch für Gehäuse 2 Produkte verfügbar -
Mehr sehen 32 Produkte verfügbar
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

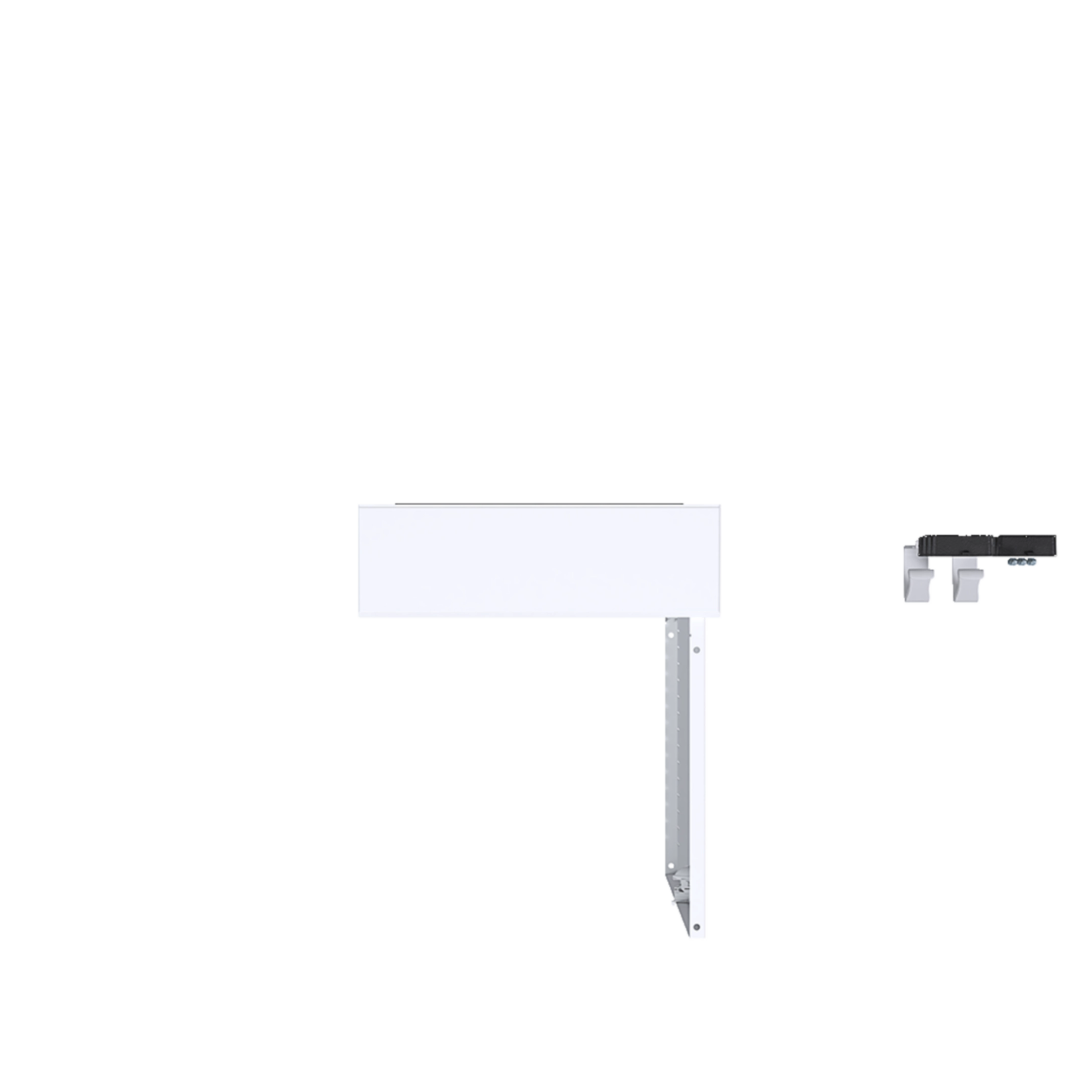

Produktbild
Produktbild VA60NW
Produktbild VA60NW
-
Produktdatenblatt
Hager Produktdatenblatt VA60NW
Multimedia, volta, APV, 5-reihig, mit geschlitzter Stahlblechtür, D
PDF215.05 KB -
Montageanleitung
Montageanleitung für VA36NW-VA48NW - Multimedia, volta, APV (DE-FR-EN-NL-DK-FI-NO-SV-IT-ES-PT-CZ-BA-UK-HR-HU-LT-LV-PL-RO-SK-RU-BG-GR-SI-EE-IS-AR, 2016-04)
Montageanleitung International 2016-04-19
PDF3.13 MB -
Broschüre
Hager Markteinführungen
News Oktober 2023 (23DE0120)
URL12.39 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
PDF -
Konformitätserklärung
Declaration
Konformitätserklärung International 2023-08-16
PDF359.72 KBKonformitätserklärung International 2023-08-07
366.52 KB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
FZ06MMOPatch-Panel 6-fach (E-Dat), ohne Module , für Hutschiene oder geschraubtPreis35,70 MDL/ Stück * -
2
VZ314RJRJ45 Modul (E-Dat), universal, C6, ISO A, 10GBit Ethernet (IEEE 802.3an), 180°Preis26,00 MDL/ Stück * -
3
VZ30USKeystone Modul, universal, USB, USB 3.0 A-Buchse auf USB 3.0 A-BuchsePreis24,90 MDL/ Stück * -
4
VZ316FBKOAX Modul (E-Dat), universal, IEC/Antennen-BuchsePreis25,40 MDL/ Stück * -
5
VZ314BLBlind Modul (E-Dat), universal, zur Abdeckung nicht benötigter ModulfelderPreis6,11 MDL/ Stück *
Ausschreibungstext
Multimedia, volta, APV, 5-reihig, mit geschlitzter Stahlblechtür, D
Installationskleinverteiler Aufputz aus Kunststoff, nach DIN VDE 61439-3, geeignet zum Einsatz in Wohngebäuden nach DIN 18015 und zum Einbau von schutzisolierten VDI Komponenten. Schutzart IP30, Schutzklasse II schutzisoliert.
Bestehend aus: Kunststoffbodenplatte, Lüftungstür aus Stahlblech pulverbeschichtet und eingebrannt, frontbündig mit innenliegenden handbedienbaren Scharnieren. Türverschluss mit frontbündiger Griffmulde und selbsttätig zurückklappendem Griff, Türanschlag rechts oder links.
Oberer Anschlussraum: Patch Panel und DIN-Hutschiene isoliert aufgerastet zur Aufnahme von unterschiedlichen Kommunikationsmodulen, für den geforderten Funktionspotentialausgleich nach DIN EN 50310 (VDE 0800-2-310) sind am Patch Panel 2 Schraubbefestigungen vorhanden. Beschriftungsmöglichkeit mit beiliegendem Bezeichnungsstreifen zur Portbeschriftung. Vormontierte gelochte Montageplatten aus verzinktem Stahlblech mit 3,2 mm Lochung sind eingebaut. Ein Universalhaltebügel kann für die schraublose Befestigung von VDI-Komponenten direkt auf dem Lochblech eingehängt werden.
Im unteren Anschlussraum ist eine 3-fach Schutzkontaktsteckdosen (90° drehbar) montiert. Über eine Anschlussklemme sind die Steckdosen direkt anschließbar. Die Steckdosen sind mit einer beiliegenden Schutzkontaktabdeckung zur Einhaltung der Schutzklasse II bestückbar. Die 3-fach Schutzkontaktsteckdose ist zusätzlich in zwei Positionen auf einer DIN-Hutschiene montierbar.
Hinweis: Ein Überspannungsschutzmodul Typ 3 kann direkt angeschlossen werden (nicht enthalten).
Montage auf: Aufputz
Anzahl der Schienen: 1
Anzahl Reihen: 5
Anzahl Module: 60
Anzahl der halben Module von 17,5 mm pro Klemmenschiene: 0
Höhe: 765 mm
Breite: 305 mm
Tiefe: 96,50 mm
Anzahl Schranktüren: 1
Anzahl der Schlösser: 0
Werkstoff: Kunststoff
Werkstoff Montageplatte: Acrylnitril-Styrol-Acrylester (ASA)
Polycarbonat (PC)
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK07
IP-Klasse (Ingress Protection): IP30
Halogenfrei: Nein
Schließungstyp: Schnappverschluss
Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : VA60NW
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
