Multimessgerät, 3ph, über Wandlermessung, RS485 Schnittstelle, Messung U,I,P,Q,S SM101C
EAN
3250615631022
Marke
Hager
VPE
1 Stück
Preisgruppe
H411
Passende Tools
Preis
876,20 MDL
/ Stück
*
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

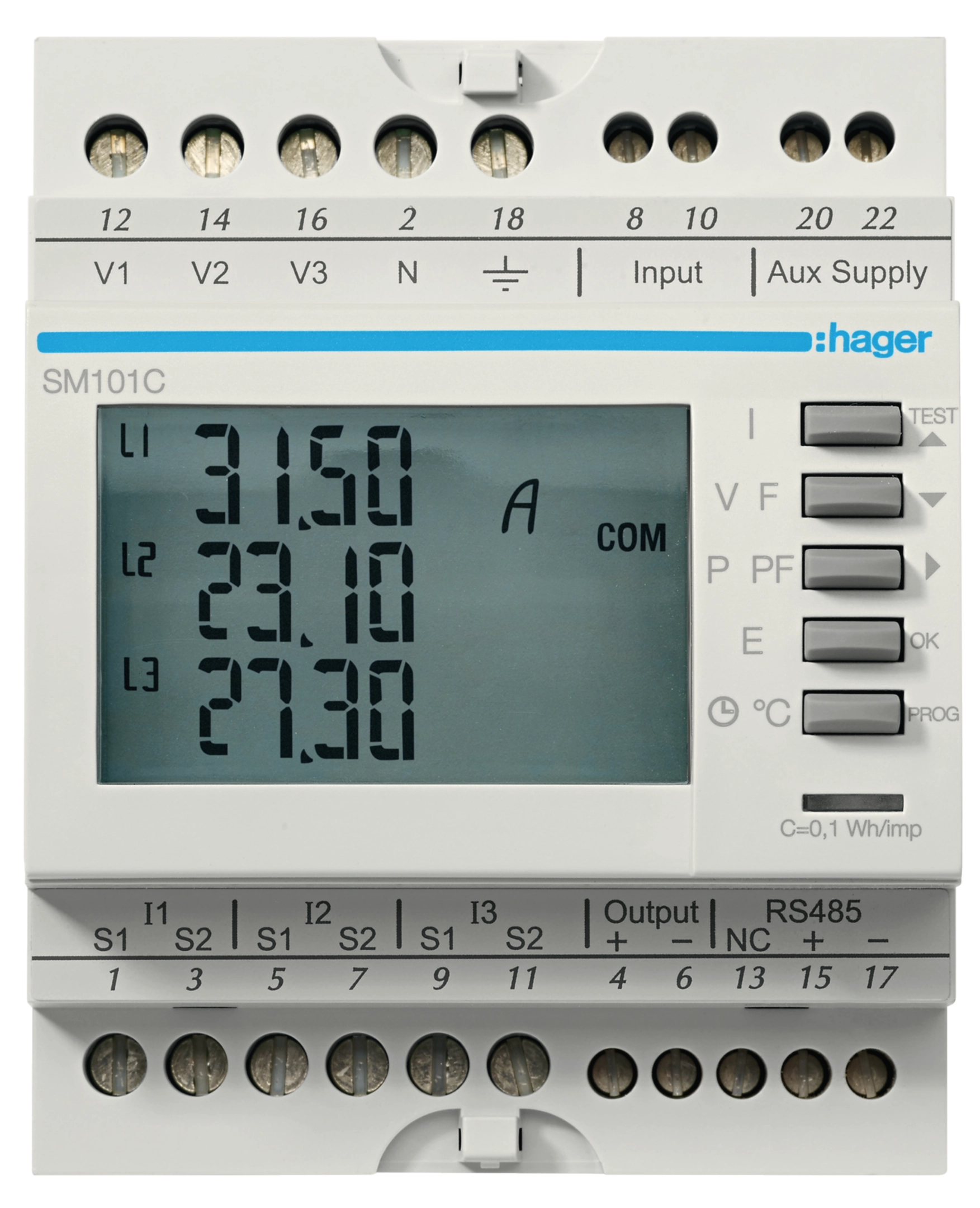

Produktbild
Produktbild SM101C
Produktbild SM101C
-
Produktdatenblatt
Hager Produktdatenblatt SM101C
Multimessgerät, 3ph, über Wandlermessung, RS485 Schnittstelle, Messung U,I,P,Q,S
PDF140.29 KB -
Montageanleitung
Installationsanleitung für SM101C - Multimessgerät, 3ph, über Wandlermessung, RS485 Schnittstelle, Messung U, I, P, Q, S (DE-RU-PT-EL-EN-IT-FR-ES-PL-NL, Stand: 11.2012)
Montageanleitung International 2020-01-01
XLS1.35 MB -
Produktanhang
Modbus Mappingtable für SM101C - Multimessgerät, 3phasig, Wandler, RS485
Produktanhang International 2020-01-01
PDF311.50 KB -
Technische Broschüre
Intelligentes Energiemonitoring für den Zweck- und Gewerbebau
Einfach mehr sehen (20DE0045)
PDF1.71 MB -
Tipps
Hager Tipp 38
DIN VDE 0100-801: 2015-10 (16DE0118_01)
PDF1.76 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847.80 KB -
Datenblatt
UK_MD_TDS_MultiMeters
Produktdatenblatt en-GB 2024-03-22
URL38.88 KB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
HTC320HKommunikationsmodul Modbus RTU mit 2 Ein- und 2 AusgängenPreis430,70 MDL/ Stück * -
2
HTG411HEnergiemonitoring-Server agardio.manager, REG, 6 PLE, Micro SD KartePreis2.822,40 MDL/ Stück * -
3
SM101EMultimessgerät, 3phasig, über Wandlermessung, für Messung von U,I,P,Q,SPreis649,40 MDL/ Stück * -
4
SM210Modul RS485 Jbus/Modbus für SM102EPreis249,30 MDL/ Stück * -
5
SM211Modul RS485 Jbus/Modbus für SM103EPreis281,50 MDL/ Stück *
Ausschreibungstext
Multimessgerät, 3ph, über Wandlermessung, RS485 Schnittstelle, Messung U,I,P,Q,S
Modulares Multifunktionsmessgerät für die Erfassung von elektrischen Größen In Niederspannungsnetzen.
Es ermöglicht die Erfassung von Strömen: Momentanwerte/Mittelwerte von I1,I2,I3,In.
Spannungen: Momentanwerte von U1,U2,U3,U12,U23,U31 und Frequenz.
Leistungen: Momentanwerte von 3P,Summe P,3Q, Summe Q, 3S, Summe S.
Außerdem ist die Zählung von Wirkenergie kWh, Blindenergie kvarh und Betriebsstunden möglich. Harmonische Oberwellen bis Rang 51 können erfasst werden. Das Messgerät besitzt Ausgänge für die Steuerung von Geräten, Alarmübertragung und Pulsübertragung. Die Kommunikation wird über RS485(JBUS/MODBUS) realisiert.
Weitere technische Details: Umschaltbar auf 2 Tarifzählung, Hintergrundbeleuchtung, Tasten für Ströme/Spannungen/Leistungen/Temperatur.
IP-Klasse (Ingress Protection): IP20
Anzahl Module: 4
Betriebstemperatur: -10 - 55 °C
Lager-/Transporttemperatur: -20 - 70 °C
Anschlussart: Schraubanschluss
Anschlussquerschnitt bei flexiblem Leiter: 0.5 - 4 mm²
Anschlussquerschnitt bei starrem Leiter: 0.5 - 4 mm²
Ausführung Bedientableau: Digital
Frequenzmessbereich: 45 - 65 Hz
Messgeräteart: Multimeter
Strommessbereich: 0 - 9999 A
Fabrikat : Hager oder gleichwertig
Artikel : SM101C
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
