NH-Lasttrennleiste LV NH3 1000A 185mm 3-polig M12 LVTG1000CP
EAN
4049857122769
Marke
Hager
VPE
1 Stück
Preisgruppe
H603
Passende Tools
Preis
835,00 MDL
/ Stück
*
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Zubehör/Ersatzteile für NH-Unterteile 5 Produkte verfügbar -

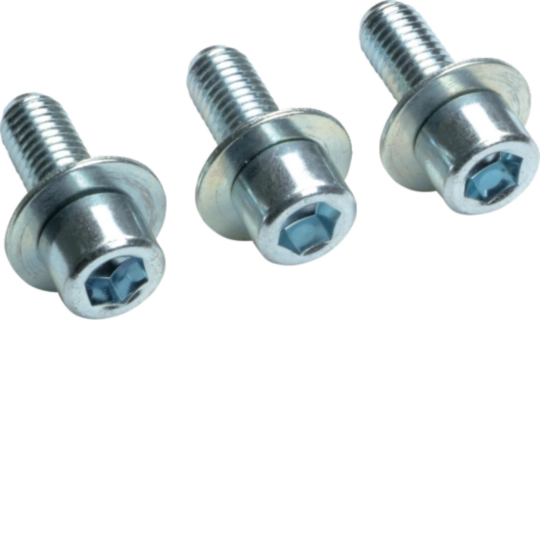

Schraube 3 Produkte verfügbar -

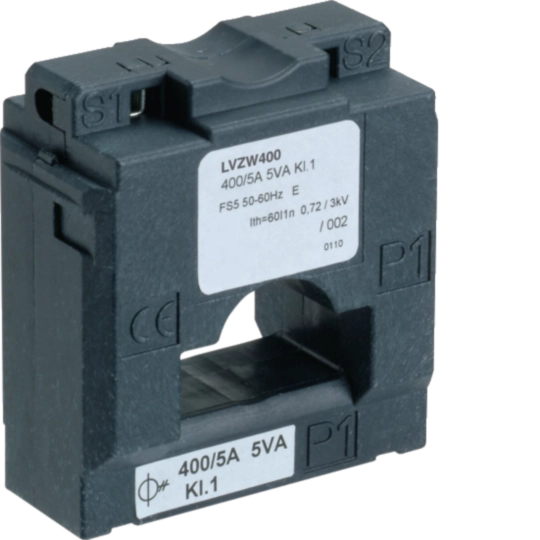

Stromwandler 12 Produkte verfügbar -

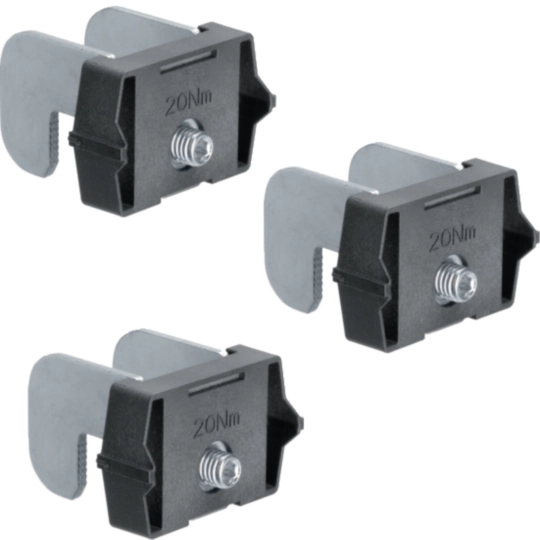

Sammelschienenklemme 2 Produkte verfügbar -

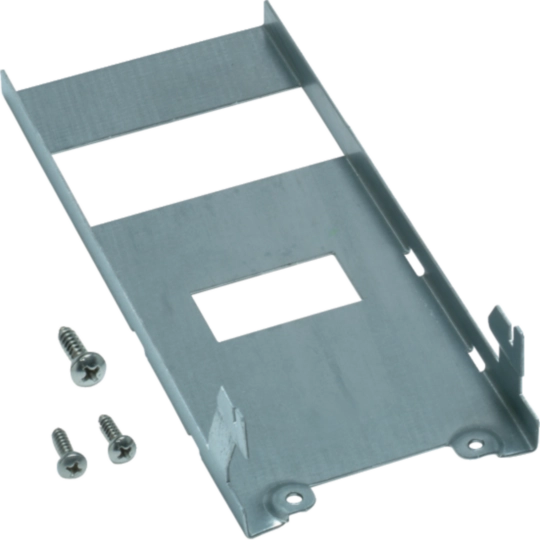

Hutschienenadapter 2 Produkte verfügbar -
Mehr sehen 9 Produkte verfügbar
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Produktbild LVTG1000CP
Produktbild LVTG1000CP
-
Produktdatenblatt
Hager Produktdatenblatt LVTG1000CP
NH-Lasttrennleiste LV NH3 1000A 185mm 3-polig M12
PDF136.85 KB -
Montageanleitung
Manual for NH Fuse-Switches, vertical design 1-3 3P
Montageanleitung en-GB 2020-01-01
PDF5.92 MB
Montageanleitung für LVDR1260CE, LVSG1CPSUX, LVSR1VPVK4, LVTG1000CP, LVTR1000CE - NH-Sicherungs-Lastschaltleisten/Lasttrennleiste LV (DE, Stand: 09.2016)
Montageanleitung en-GB, es-ES, fr-FR, de-DE, pl-PL 2020-01-01
PDF5.92 MB -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
PDF3.01 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
URL847.80 KB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
PDF -
Konformitätserklärung
EU Declaration of Conformity
Konformitätserklärung en-GB, de-DE 2023-09-14
PDF699.79 KBZertifikat für LVDRxx, LVS0xx, LVSGxx, LVSRxx, LVSWxx, LVTGxx, LVTRxx - Sicherungs-LastschaltleistEN-TRennleisten (Stand: 11.2014)
Konformitätserklärung International 2019-01-07
615.53 KB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
LVSG00RPXNH-Sicherungs-Lastschaltleiste LV NH00 185 mm 3-polig DirektanschlussPreis326,80 MDL/ Stück * -
2
LVZ00EA100-185Einfachadapter LV NH00 100mm auf 185mm, M8 Setzmutter, 50mm breitPreis78,90 MDL/ Stück * -
3
LVSW00100SPNH-Sicherungs-Lastschaltleiste LV NH00 100mm 3-polig M8Preis334,50 MDL/ Stück * -
4
LVSG3CPSUNH3-Sicherungslastschaltleiste 630A 3-polig schaltbar SicherungsüberwachungPreis824,90 MDL/ Stück * -
5
LVSG2CPSUNH2-Sicherungslastschaltleiste 400A 3-polig schaltbar SicherungsüberwachungPreis764,30 MDL/ Stück *
Ausschreibungstext
NH-Lasttrennleiste LV NH3 1000A 185mm 3-polig M12
NH3-Sicherungs-Trennleiste 1000A, für Sammelschienenmontage Abstand 185mm. Nach DIN VDE 0660/107 und IEC 947-3 mit eingebauten Trennmesser. Bestehend aus 3-poligem Schaltleistenunterteil und plombierbarem Griffeinsatz, Berührungsschutz am Griff, mit verschiebbarem Klarsichtfenster zur Spannungsprüfung, allpolig schaltend, mit Universalanschluss Schraube.
Anschlussquerschnitt bei flexiblem Leiter: 2x 30 mm x 5 mm/2x 60 mm x 5 mm
Anschlussquerschnitt bei starrem Leiter: 2x 30 mm x 5 mm/2x 60 mm x 5 mm
Anschluss-/Steckertyp: Schraubanschluss
Betriebstemperatur: -25 - 55 °C
Nominales Drehmoment: 32 - 32 Nm
Isolationsspannung Ui: 1000 V
Gerätelebensdauer, elektrische Schaltspiele: 100
IP-Klasse (Ingress Protection): IP2X
Nennstrom für kurze Zeit Icw 1s IEC 60947: 15 kA
Abstand Sammelschienen: 185 mm
Höhe: 743 mm
Tiefe: 188 mm
Verlustleistung des Gerätes + einer mittleren Leitungslänge von 0,7m/pol: 366 W
Gesamtverlustleistung unter Nennstrom: 318 W
Frequenz: 50 - 60 Hz
Fabrikat : Hager oder gleichwertig
Artikel : LVTG1000CP
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
