NH-Sicherungs-Lastschaltleiste LV NH00 100mm 3-polig Direktanschluss LVS00100RP
EAN
4049857199891
Marke
Hager
VPE
1 Stück
Preisgruppe
H603
Passende Tools
Preis
293,40 MDL
/ Stück
*
Vervollständigen Sie Ihr System
Optionales Zubehör
-

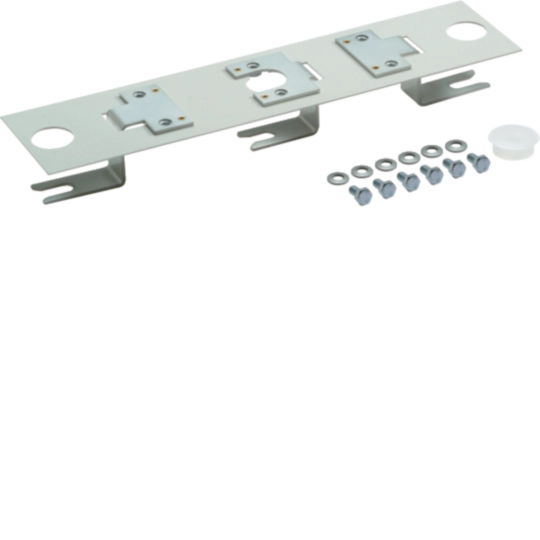

Hutschienenadapter 3 Produkte verfügbar -

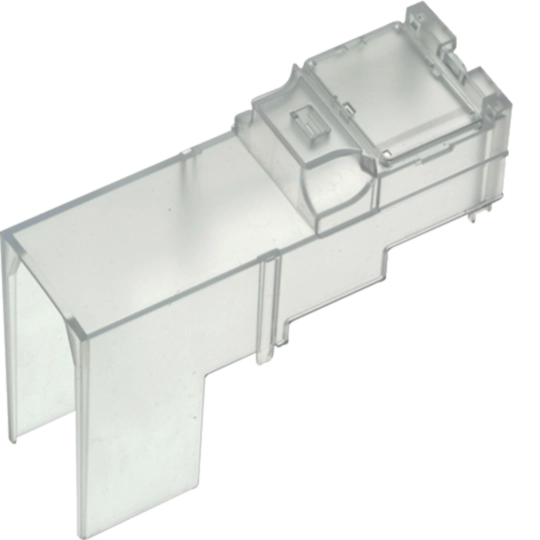

Klemmenabdeckung 2 Produkte verfügbar -

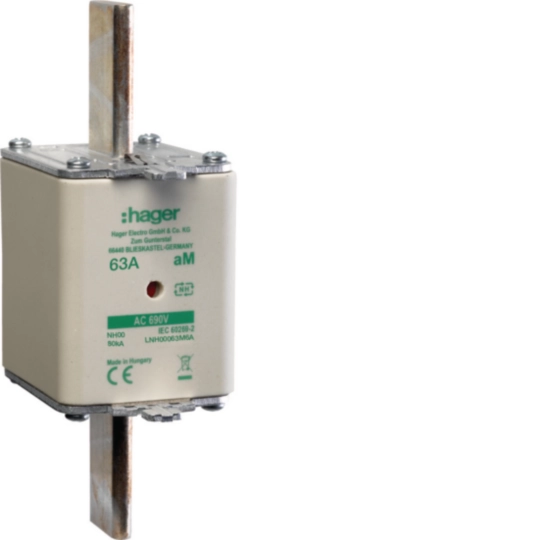

Niederspannung HRC Sicherungseinsatz 2 Produkte verfügbar -

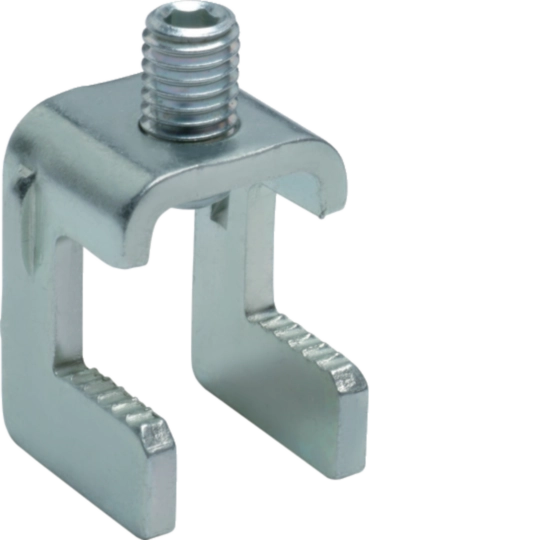

Sammelschienenklemme 3 Produkte verfügbar -
1 Produkte verfügbar
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Produktbild LVS00100RP
Produktbild LVS00100RP
-
Produktdatenblatt
Hager Produktdatenblatt LVS00100RP
NH-Sicherungs-Lastschaltleiste LV NH00 100mm 3-polig Direktanschluss
PDF131.82 KB -
Montageanleitung
Montageanleitung für LVS00100RE - NH-Sicherungs-Lastschaltleiste LV NH00 100 mm (DE, Stand: 08.2016)
Montageanleitung en-GB, es-ES, fr-FR, de-DE, pl-PL 2020-01-01
PDF3.07 MB
Montageanleitung für LVS00100RE - NH-Sicherungs-Lastschaltleiste LV NH00 100 mm (DE-EN, Stand: 08.2016)
Montageanleitung en-GB, es-ES, fr-FR, de-DE, pl-PL 2020-01-01
PDF3.07 MB
Montageanleitung für LVS00100RE - NH-Sicherungs-Lastschaltleiste LV NH00 100 mm (FR, Stand: 08.2016)
Montageanleitung en-GB, es-ES, fr-FR, de-DE, pl-PL 2020-01-01
PDF3.07 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
URL847.80 KB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
PDF -
Konformitätserklärung
EU Declaration of Conformity
Konformitätserklärung en-GB, de-DE 2023-03-20
PDF700.22 KBZertifikat für LVDRxx, LVS0xx, LVSGxx, LVSRxx, LVSWxx, LVTGxx, LVTRxx - Sicherungs-LastschaltleistEN-TRennleisten (Stand: 11.2014)
Konformitätserklärung International 2019-01-07
615.53 KB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
LVSG00RPXNH-Sicherungs-Lastschaltleiste LV NH00 185 mm 3-polig DirektanschlussPreis326,80 MDL/ Stück * -
2
LVZ00EA100-185Einfachadapter LV NH00 100mm auf 185mm, M8 Setzmutter, 50mm breitPreis78,90 MDL/ Stück * -
3
LVSW00100SPNH-Sicherungs-Lastschaltleiste LV NH00 100mm 3-polig M8Preis334,50 MDL/ Stück * -
4
LVSG3CPSUNH3-Sicherungslastschaltleiste 630A 3-polig schaltbar SicherungsüberwachungPreis824,90 MDL/ Stück * -
5
LVSG2CPSUNH2-Sicherungslastschaltleiste 400A 3-polig schaltbar SicherungsüberwachungPreis764,30 MDL/ Stück *
Ausschreibungstext
NH-Sicherungs-Lastschaltleiste LV NH00 100mm 3-polig Direktanschluss
NH00-Sicherungs-Lastschaltleiste 160 A für Sammelschienenmontage Abstand 100 mm nach DIN EN 60947-3 und IEC 60947-3, geeignet für NH-Sicherungseinsätze nach DIN 43620-1. Bestehend aus 3-poligem Schaltleistenunterteil und plombierbarer Griffeinsatz, Berührungsschutz am Griff, mit verschiebbarem Klarsichtfenster zur Spannungsprüfung, allpolig schaltend, mit Rahmenklemme 95 mm².
Hinweis: Montage auf den Sammelschienen über zusätzliche Zubehörhaken montierbar (nicht im Lieferumfang enthalten).
Anschlussquerschnitt bei flexiblem Leiter: 4 - 95 mm²
Anschlussquerschnitt bei starrem Leiter: 4 - 95 mm²
Anschluss-/Steckertyp: Rahmenklemme
Betriebstemperatur: -25 - 55 °C
Nominales Drehmoment: 14 - 14 Nm
Isolationsspannung Ui: 1000 V
Gerätelebensdauer, elektrische Schaltspiele: 200
IP-Klasse (Ingress Protection): IP2X
Nennstrom für kurze Zeit Icw 1s IEC 60947: 5 kA
Abstand Sammelschienen: 100 mm
Höhe: 401 mm
Tiefe: 123 mm
Verlustleistung des Gerätes + einer mittleren Leitungslänge von 0,7m/pol: 36,46 W
Gesamtverlustleistung unter Nennstrom: 20 W
Frequenz: 50 - 60 Hz
Fabrikat : Hager oder gleichwertig
Artikel : LVS00100RP
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
