NH-Sicherungs-Lastschaltleiste LV NH3 185mm 3-polig V-Bett mit Klemmen LVSR3VPVK4
EAN
4049857130702
Marke
Hager
VPE
1 Stück
Preisgruppe
H603
Passende Tools
Preis
721,40 MDL
/ Stück
*
Vervollständigen Sie Ihr System
Optionales Zubehör
-

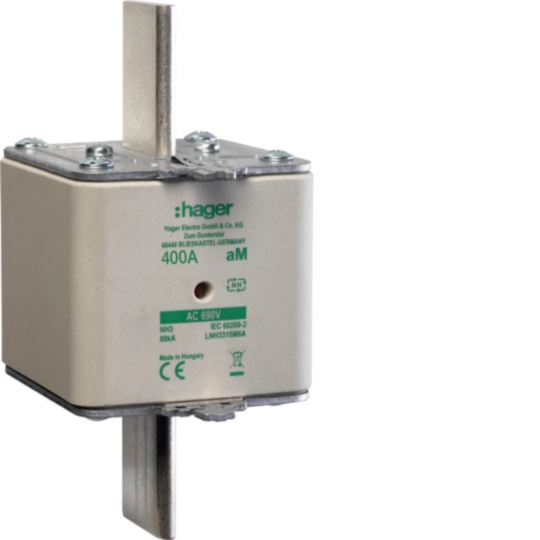

Niederspannung HRC Sicherungseinsatz 3 Produkte verfügbar -

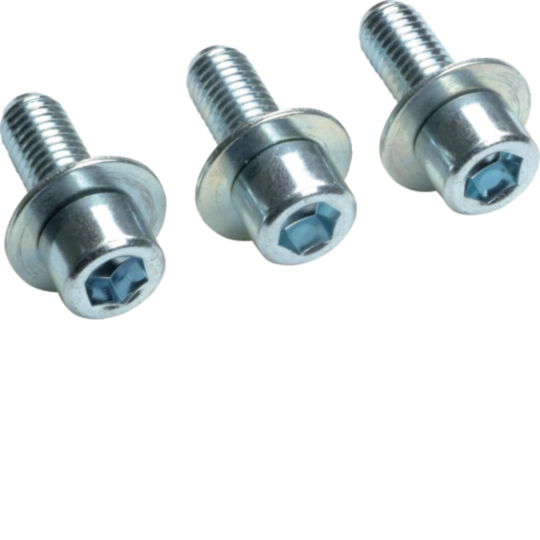

Schraube 3 Produkte verfügbar -

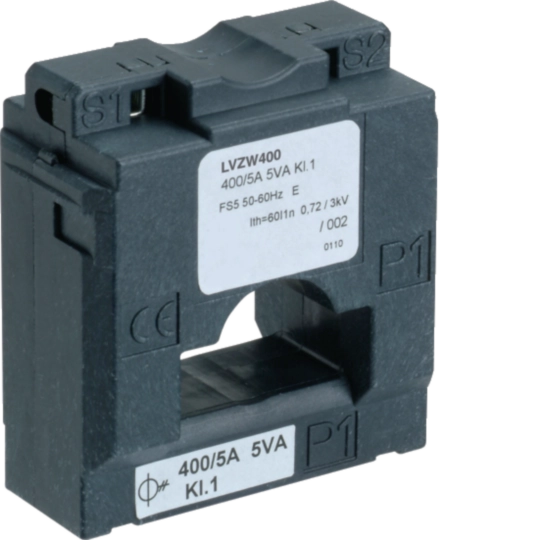

Stromwandler 12 Produkte verfügbar -

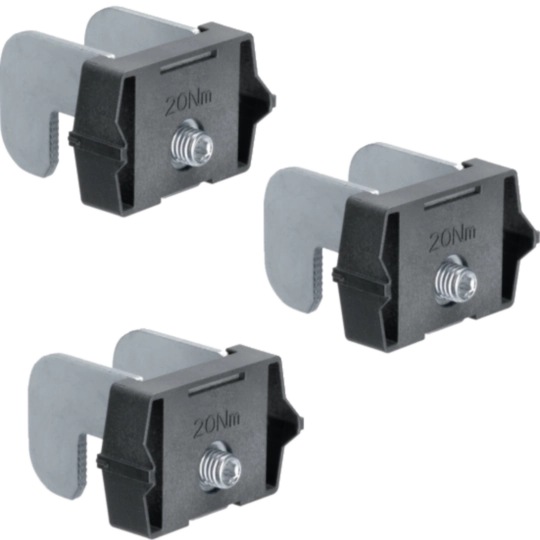

Sammelschienenklemme 3 Produkte verfügbar -

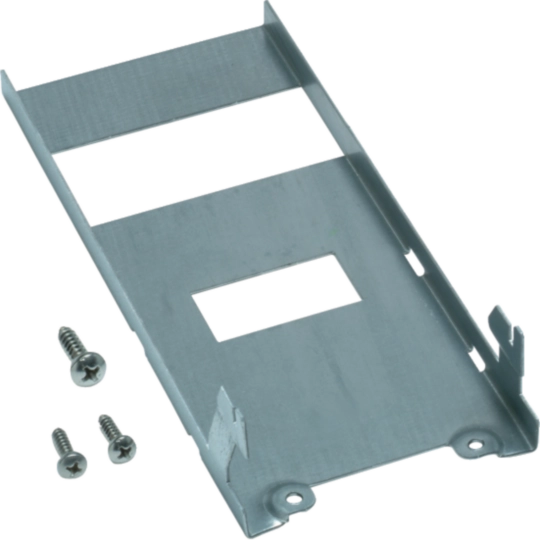

Hutschienenadapter 2 Produkte verfügbar -
Mehr sehen 14 Produkte verfügbar
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Produktbild LVSR3VPVK4
Produktbild LVSR3VPVK4
-
Produktdatenblatt
Hager Produktdatenblatt LVSR3VPVK4
NH-Sicherungs-Lastschaltleiste LV NH3 185mm 3-polig V-Bett mit Klemmen
PDF148.16 KB -
Montageanleitung
Manual for NH Fuse-Switches, vertical design 1-3 3P
Montageanleitung en-GB 2020-01-01
PDF5.92 MB
Montageanleitung für LVDR1260CE, LVSG1CPSUX, LVSR1VPVK4, LVTG1000CP, LVTR1000CE - NH-Sicherungs-Lastschaltleisten/Lasttrennleiste LV (DE, Stand: 09.2016)
Montageanleitung en-GB, es-ES, fr-FR, de-DE, pl-PL 2020-01-01
PDF5.92 MB -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
PDF3.01 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
URL847.80 KB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
PDF -
Konformitätserklärung
Konformitätserklärung en-GB 2025-03-31
PDF317.40 KBZertifikat für LVDRxx, LVS0xx, LVSGxx, LVSRxx, LVSWxx, LVTGxx, LVTRxx - Sicherungs-LastschaltleistEN-TRennleisten (Stand: 11.2014)
Konformitätserklärung International 2019-01-07
615.53 KB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
LVSG00RPXNH-Sicherungs-Lastschaltleiste LV NH00 185 mm 3-polig DirektanschlussPreis326,80 MDL/ Stück * -
2
LVZ00EA100-185Einfachadapter LV NH00 100mm auf 185mm, M8 Setzmutter, 50mm breitPreis78,90 MDL/ Stück * -
3
LVSW00100SPNH-Sicherungs-Lastschaltleiste LV NH00 100mm 3-polig M8Preis334,50 MDL/ Stück * -
4
LVSG3CPSUNH3-Sicherungslastschaltleiste 630A 3-polig schaltbar SicherungsüberwachungPreis824,90 MDL/ Stück * -
5
LVSG2CPSUNH2-Sicherungslastschaltleiste 400A 3-polig schaltbar SicherungsüberwachungPreis764,30 MDL/ Stück *
Ausschreibungstext
NH-Sicherungs-Lastschaltleiste LV NH3 185mm 3-polig V-Bett mit Klemmen
NH3-Sicherungs-Lastschaltleiste 630 A, für Sammelschienenmontage Abstand 185 mm. Nach DIN EN 60947-3 und IEC 60947-3 geeignet für NH-Sicherungseinsätze nach DIN 43620-1. Bestehend aus 3-poligem Schaltleistenunterteil und plombierbarem Griffeinsatz, Berührungsschutz am Griff, mit verschiebbarem Klarsichtfenster zur Spannungsprüfung, allpolig schaltend, mit V-Anschlussklemme, rostgeschützt.
Anschlussquerschnitt bei flexiblem Leiter: 25 - 240 mm²
Anschlussquerschnitt bei starrem Leiter: 25 - 300 mm²
Anschluss-/Steckertyp: V-Anschlussklemme
Betriebstemperatur: -25 - 55 °C
Nominales Drehmoment: 32 - 32 Nm
Isolationsspannung Ui: 1000 V
Gerätelebensdauer, elektrische Schaltspiele: 200
IP-Klasse (Ingress Protection): IP2X
Nennstrom für kurze Zeit Icw 1s IEC 60947: 15 kA
Abstand Sammelschienen: 185 mm
Höhe: 671 mm
Tiefe: 190 mm
Verlustleistung des Gerätes + einer mittleren Leitungslänge von 0,7m/pol: 159,27 W
Gesamtverlustleistung unter Nennstrom: 111 W
Frequenz: 50 - 60 Hz
Fabrikat : Hager oder gleichwertig
Artikel : LVSR3VPVK4
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
