NH-Sicherungs-Lastschaltleiste / Schaltleiste LV NH00, 60mm, 3-polig, M8 LVS0060SPX
Die NH-Sicherungs-Lastschaltleiste LV NH00 60mm 3-polig M8 ist ein robustes Schaltgerät für Niederspannungsanwendungen. Mit einer 3-poligen Ausführung und M8-Anschlüssen bietet sie eine sichere und zuverlässige Trennung und Schaltung unter Last. Geeignet für NH-Sicherungen der Größe 00, erlaubt die Leiste eine einfache Montage und Wartung. Ideal für den Einsatz in Industrieanlagen zur Verteilung und Absicherung elektrischer Energie.
EAN
4049857124077
Marke
Hager
VPE
1 Stück
Preisgruppe
H603
Passende Tools
Preis
238,50 MDL
/ Stück
*
Vervollständigen Sie Ihr System
Optionales Zubehör
-

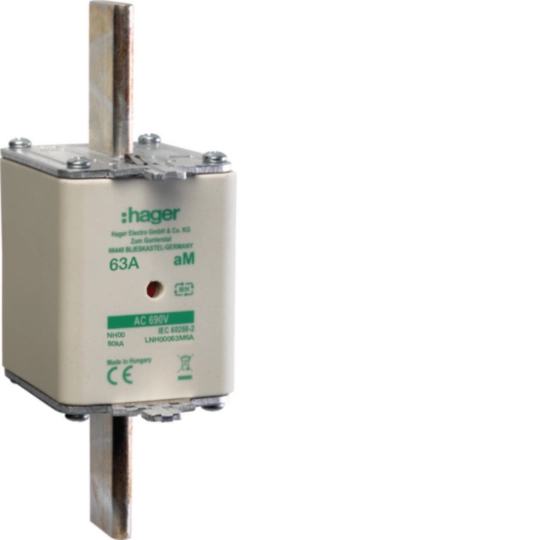

Niederspannung HRC Sicherungseinsatz 2 Produkte verfügbar -

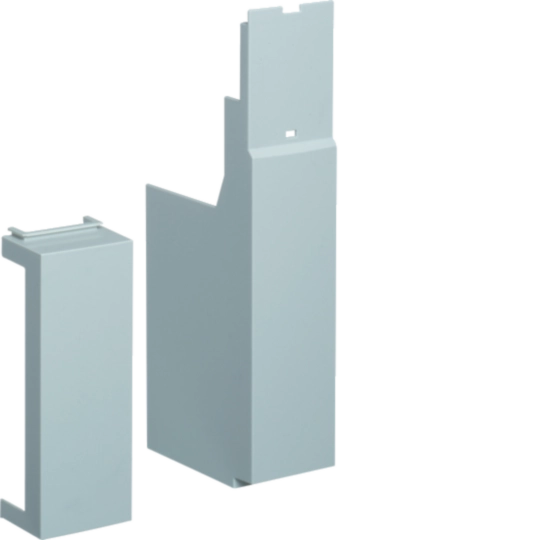

Abdeckungen/Blenden/Blendrahmen 2 Produkte verfügbar -

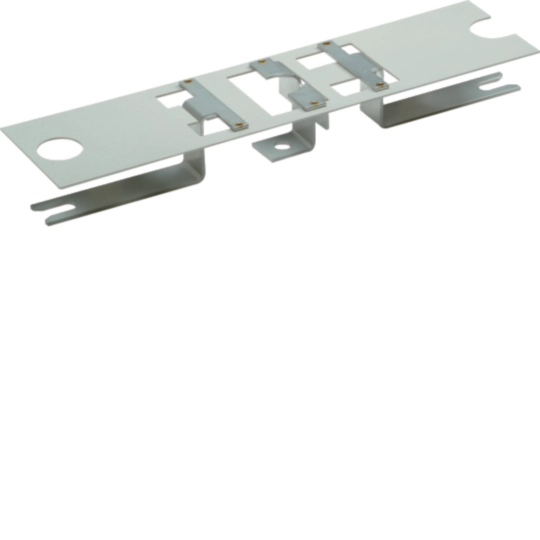

Hutschienenadapter 2 Produkte verfügbar -

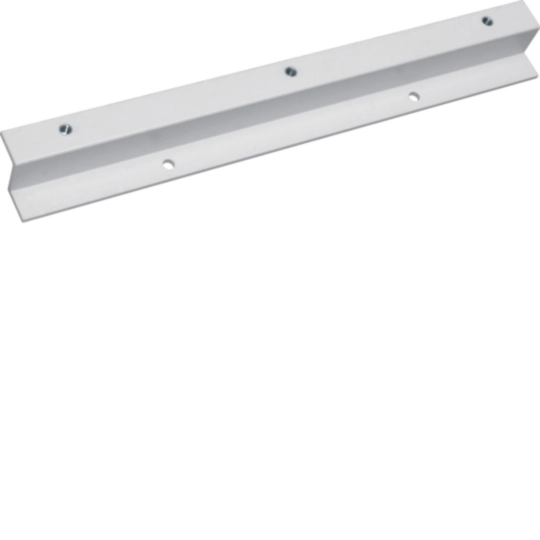

Sammelschienenträger 2 Produkte verfügbar -
Sammelschienenklemme 2 Produkte verfügbar
-
Mehr sehen 1 Produkte verfügbar
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Produktbild LVS0060SPX
Produktbild LVS0060SPX
-
Produktdatenblatt
Hager Produktdatenblatt LVS0060SPX
NH-Sicherungs-Lastschaltleiste LV NH00 60mm 3-polig M8
PDF141.48 KB -
Montageanleitung
Manual for NH Fuse-Switches, vertical design 00/60mm 3p
Montageanleitung en-GB, es-ES, fr-FR, pl-PL 2020-01-01
PDF2.97 MB
Montageanleitung für LVS0060RP - NH-Sicherungs-Lastschaltleiste LV NH00 60 mm 3-polig (DE, Stand: 08.2016)
Montageanleitung en-GB, es-ES, fr-FR, de-DE, pl-PL 2020-01-01
PDF2.97 MB
Notice d'instruction pour sectionneur HPC á fusibles 00/60 mm 3p
Montageanleitung en-GB, es-ES, fr-FR, pl-PL 2020-01-01
PDF2.97 MB -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
PDF3.01 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
URL847.80 KB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
PDF -
Konformitätserklärung
EU Declaration of Conformity
Konformitätserklärung en-GB, de-DE 2023-03-20
PDF700.22 KBZertifikat für LVDRxx, LVS0xx, LVSGxx, LVSRxx, LVSWxx, LVTGxx, LVTRxx - Sicherungs-LastschaltleistEN-TRennleisten (Stand: 11.2014)
Konformitätserklärung International 2019-01-07
615.53 KB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
LVSG00RPXNH-Sicherungs-Lastschaltleiste LV NH00 185 mm 3-polig DirektanschlussPreis326,80 MDL/ Stück * -
2
LVZ00EA100-185Einfachadapter LV NH00 100mm auf 185mm, M8 Setzmutter, 50mm breitPreis78,90 MDL/ Stück * -
3
LVSW00100SPNH-Sicherungs-Lastschaltleiste LV NH00 100mm 3-polig M8Preis334,50 MDL/ Stück * -
4
LVSG3CPSUNH3-Sicherungslastschaltleiste 630A 3-polig schaltbar SicherungsüberwachungPreis824,90 MDL/ Stück * -
5
LVSG2CPSUNH2-Sicherungslastschaltleiste 400A 3-polig schaltbar SicherungsüberwachungPreis764,30 MDL/ Stück *
Ausschreibungstext
NH-Sicherungs-Lastschaltleiste LV NH00 60mm 3-polig M8
NH00-Sicherungs-Lastschaltleiste 160 A, für Sammelschienenmontage Abstand 60 mm. Nach DIN EN 60947-3 und IEC 60947-3 geeignet für NH-Sicherungseinsätze nach DIN 43620-1. Bestehend aus 3-poligem Schaltleistenunterteil und plombierbarem Griffeinsatz, Berührungsschutz am Griff, mit verschiebbarem Klarsichtfenster zur Spannungsprüfung, allpolig schaltend, mit Universalanschluss Schraube M8, mit drehbaren Montagehaken
Anschlussquerschnitt bei flexiblem Leiter: 4 - 95 mm²
Anschlussquerschnitt bei starrem Leiter: 4 - 95 mm²
Anschluss-/Steckertyp: M8 Anschluss
Betriebstemperatur: -25 - 55 °C
Nominales Drehmoment: 14 - 14 Nm
Isolationsspannung Ui: 1000 V
Gerätelebensdauer, elektrische Schaltspiele: 200
IP-Klasse (Ingress Protection): IP2X
Nennstrom für kurze Zeit Icw 1s IEC 60947: 5 kA
Abstand Sammelschienen: 60 mm
Höhe: 401 mm
Tiefe: 123 mm
Verlustleistung des Gerätes + einer mittleren Leitungslänge von 0,7m/pol: 36,46 W
Gesamtverlustleistung unter Nennstrom: 20 W
Frequenz: 50 - 60 Hz
Fabrikat : Hager oder gleichwertig
Artikel : LVS0060SPX
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
