NH-Sicherungs-Lastschaltleiste / Schaltleiste LV NH1, 185mm, 3-polig, M12 LVSG1CPX
Die NH-Sicherungs-Lastschaltleiste LV NH1 185mm 3-polig M12 bietet eine zuverlässige Lösung für NH-Trenneranwendungen. Mit einer Breite von 185mm und dreipoliger Ausführung unterstützt sie effizient die Stromverteilung und Sicherung. Die robuste Bauweise mit M12-Anschlüssen garantiert hohe mechanische Festigkeit und einfache Montage. Ideal für den industriellen Einsatz zur sicheren Trennung und Schaltung unter Last.
EAN
4049857124817
Marke
Hager
VPE
1 Stück
Preisgruppe
H603
Passende Tools
Preis
565,70 MDL
/ Stück
*
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Zubehör/Ersatzteile für NH-Unterteile 5 Produkte verfügbar -

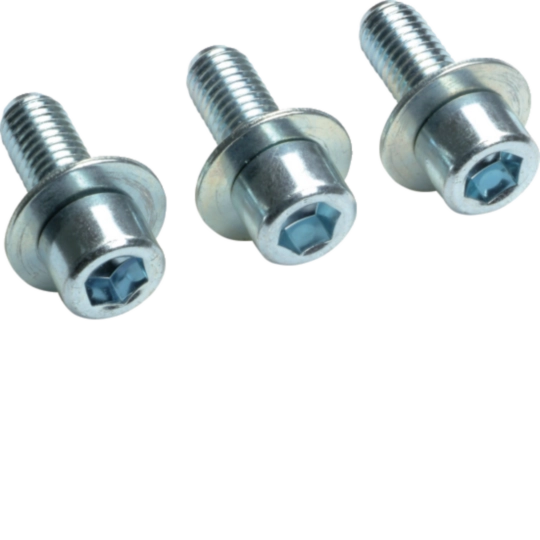

Schraube 4 Produkte verfügbar -

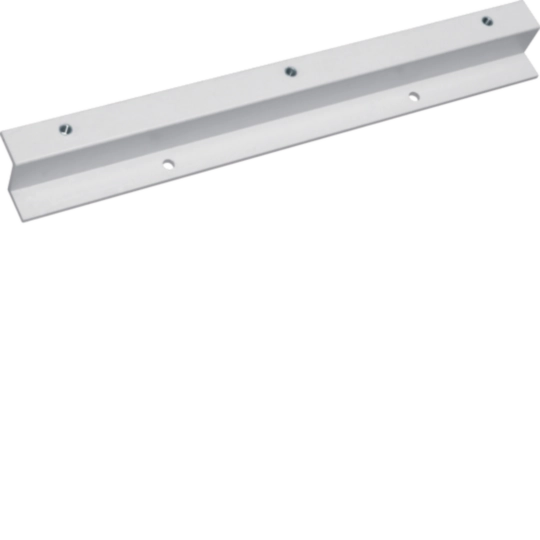

Sammelschienenträger 2 Produkte verfügbar -

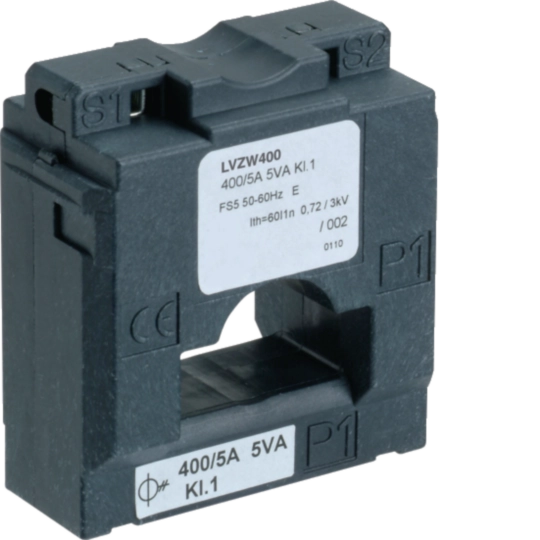

Stromwandler 12 Produkte verfügbar -

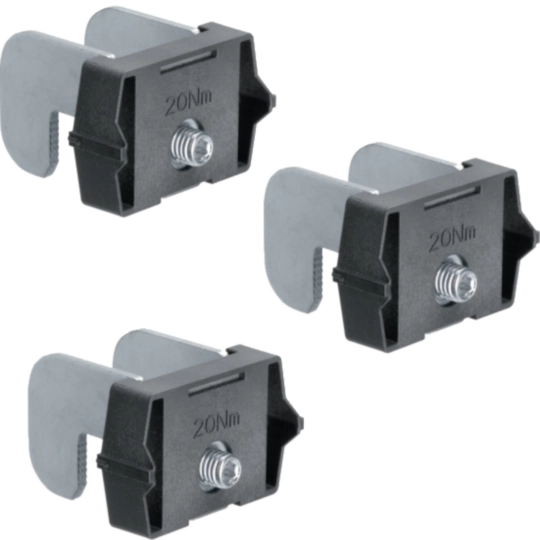

Sammelschienenklemme 3 Produkte verfügbar -
Mehr sehen 14 Produkte verfügbar
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Produktbild LVSG1CPX
Produktbild LVSG1CPX
-
Produktdatenblatt
Hager Produktdatenblatt LVSG1CPX
NH-Sicherungs-Lastschaltleiste LV NH1 185mm 3-polig M12
PDF834.47 KB -
Bedienungsanleitung
Bedienungsanleitung de-CH, en-GB, fr-CH, it-CH 2011-03-31
PDF4.05 MB -
Montageanleitung
Manual for NH Fuse-Switches, vertical design 1-3 3P
Montageanleitung en-GB 2020-01-01
PDF5.92 MB
Montageanleitung für LVDR1260CE, LVSG1CPSUX, LVSR1VPVK4, LVTG1000CP, LVTR1000CE - NH-Sicherungs-Lastschaltleisten/Lasttrennleiste LV (DE, Stand: 09.2016)
Montageanleitung en-GB, es-ES, fr-FR, de-DE, pl-PL 2020-01-01
PDF5.92 MB -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
PDF3.01 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
URL847.80 KB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
PDF -
Konformitätserklärung
Konformitätserklärung en-GB 2025-03-31
PDF317.59 KB
Konformitätserklärung en-GB 2025-03-31
PDF317.40 KBZertifikat für LVDRxx, LVS0xx, LVSGxx, LVSRxx, LVSWxx, LVTGxx, LVTRxx - Sicherungs-LastschaltleistEN-TRennleisten (Stand: 11.2014)
Konformitätserklärung International 2019-01-07
615.53 KB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
LVSG00RPXNH-Sicherungs-Lastschaltleiste LV NH00 185 mm 3-polig DirektanschlussPreis326,80 MDL/ Stück * -
2
LVZ00EA100-185Einfachadapter LV NH00 100mm auf 185mm, M8 Setzmutter, 50mm breitPreis78,90 MDL/ Stück * -
3
LVSW00100SPNH-Sicherungs-Lastschaltleiste LV NH00 100mm 3-polig M8Preis334,50 MDL/ Stück * -
4
LVSG3CPSUNH3-Sicherungslastschaltleiste 630A 3-polig schaltbar SicherungsüberwachungPreis824,90 MDL/ Stück * -
5
LVSG2CPSUNH2-Sicherungslastschaltleiste 400A 3-polig schaltbar SicherungsüberwachungPreis764,30 MDL/ Stück *
Ausschreibungstext
NH-Sicherungs-Lastschaltleiste LV NH1 185mm 3-polig M12
NH1-Sicherungs-Lastschaltleiste 250 A, für Sammelschienenmontage Abstand 185 mm. Nach DIN EN 60947-3 und IEC 60947-3 geeignet für NH-Sicherungseinsätze nach DIN 43620-1. Bestehend aus 3-poligem Schaltleistenunterteil und plombierbarem Griffeinsatz, Berührungsschutz am Griff, mit verschiebbarem Klarsichtfenster zur Spannungsprüfung, allpolig schaltend, mit Universalanschluss Schraube M12, rostgeschützt.
Anschlussquerschnitt bei flexiblem Leiter: 35 - 300 mm²
Anschlussquerschnitt bei starrem Leiter: 35 - 300 mm²
Anschluss-/Steckertyp: Schraubanschluss
Betriebstemperatur: -25 - 55 °C
Nominales Drehmoment: 32 - 32 Nm
Isolationsspannung Ui: 1000 V
Gerätelebensdauer, elektrische Schaltspiele: 200
IP-Klasse (Ingress Protection): IP2X
Nennstrom für kurze Zeit Icw 1s IEC 60947: 10 kA
Abstand Sammelschienen: 185 mm
Höhe: 671 mm
Tiefe: 190 mm
Verlustleistung des Gerätes + einer mittleren Leitungslänge von 0,7m/pol: 50,44 W
Gesamtverlustleistung unter Nennstrom: 27 W
Frequenz: 50 - 60 Hz
Fabrikat : Hager oder gleichwertig
Artikel : LVSG1CPX
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
